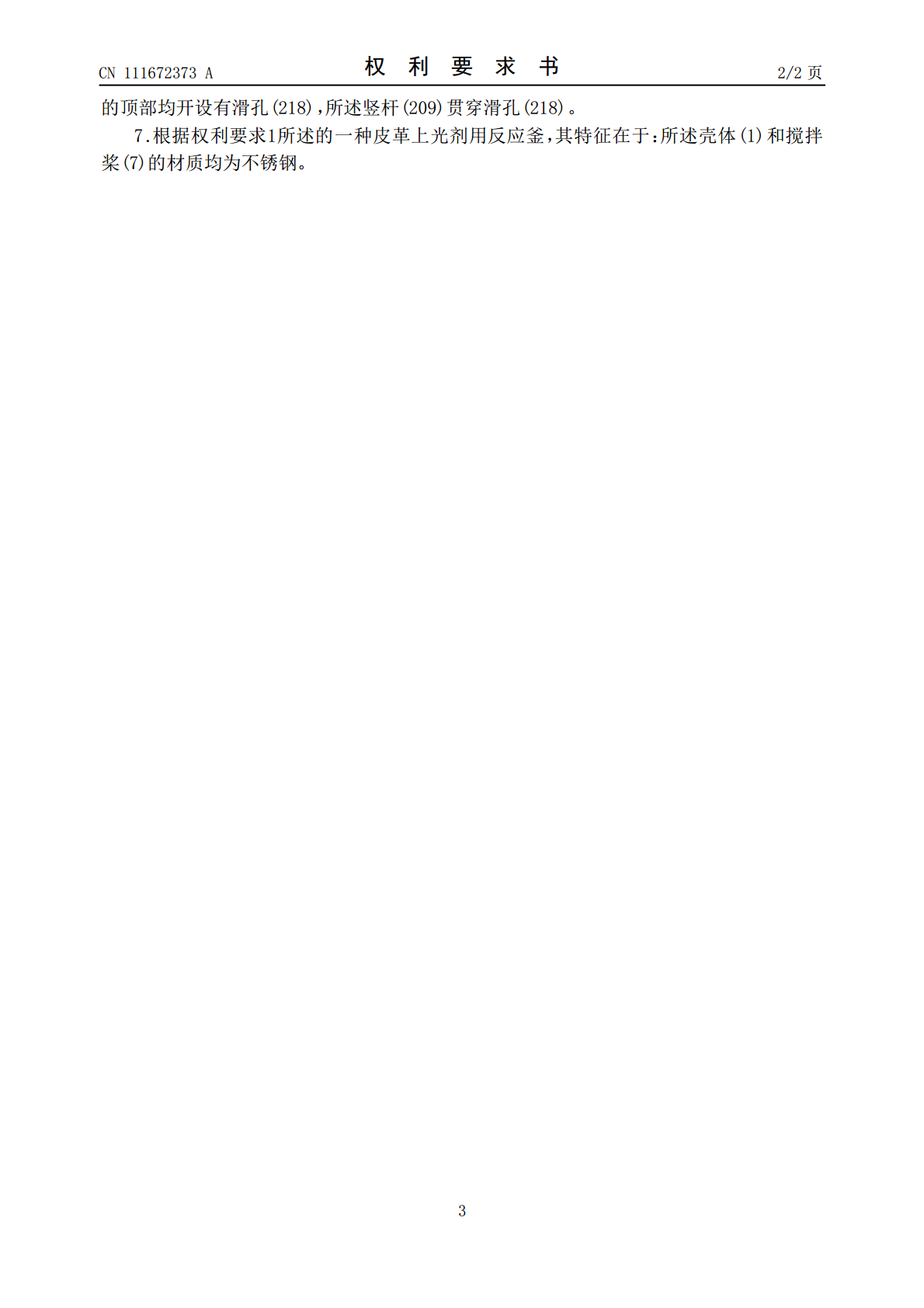

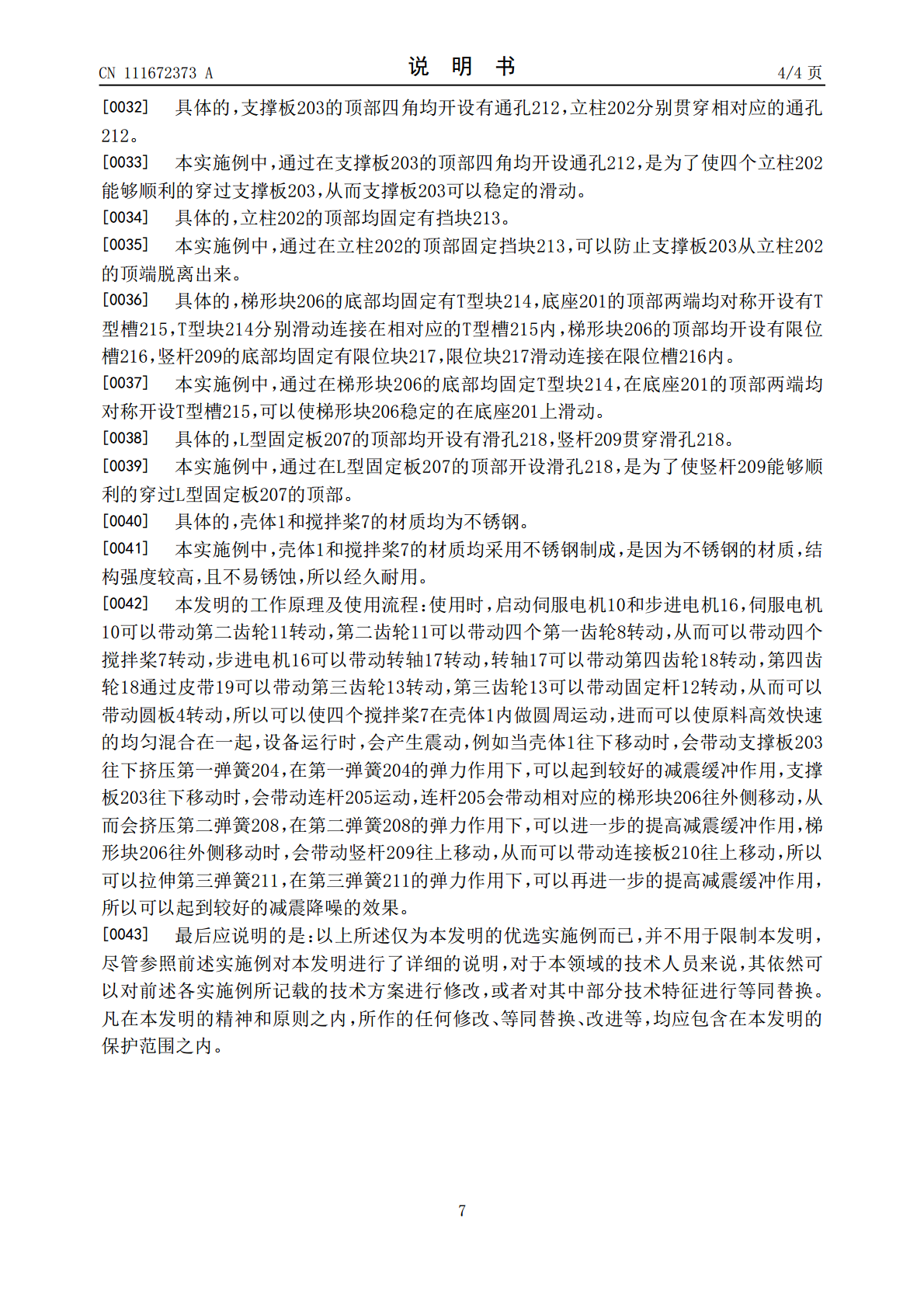

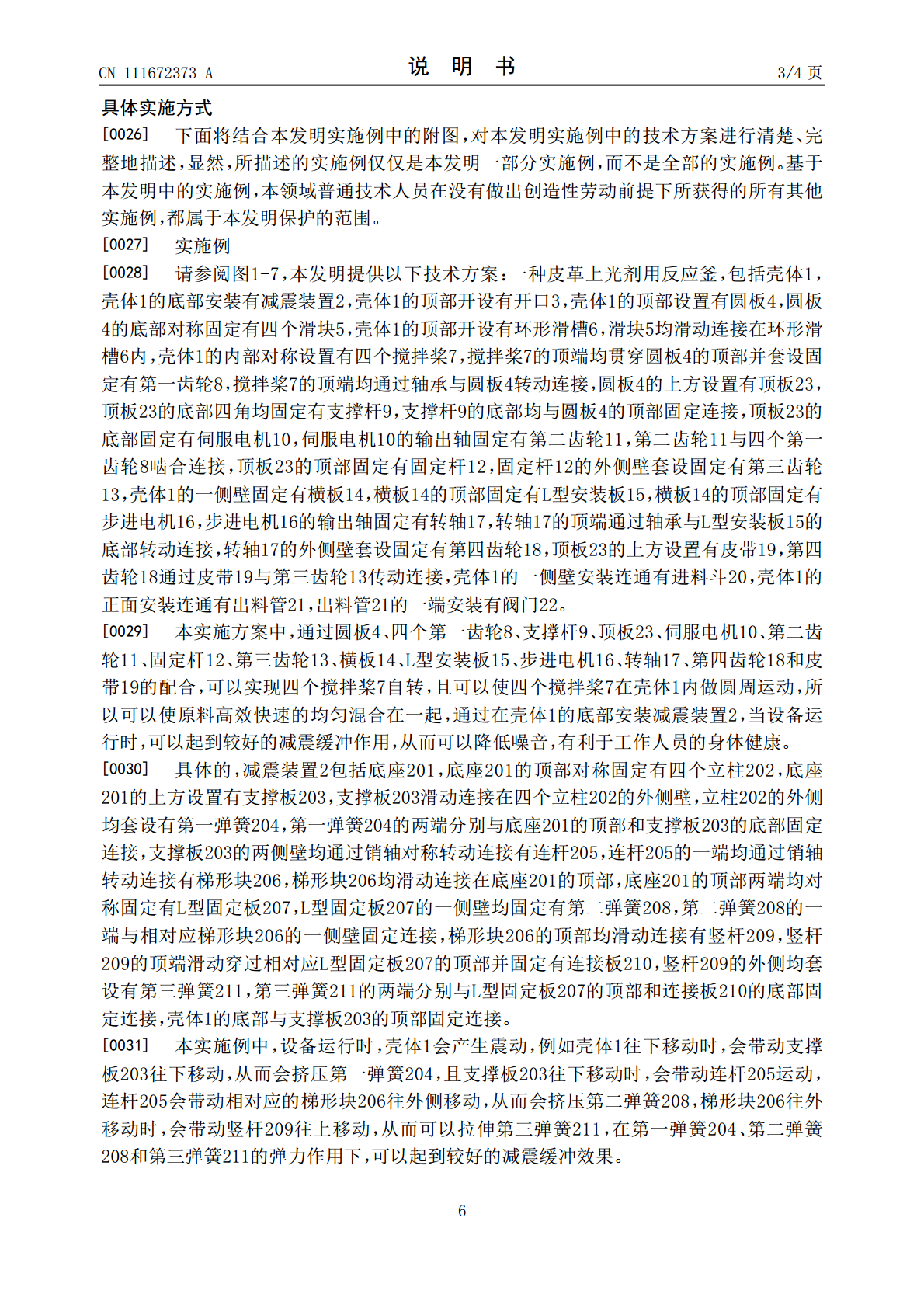

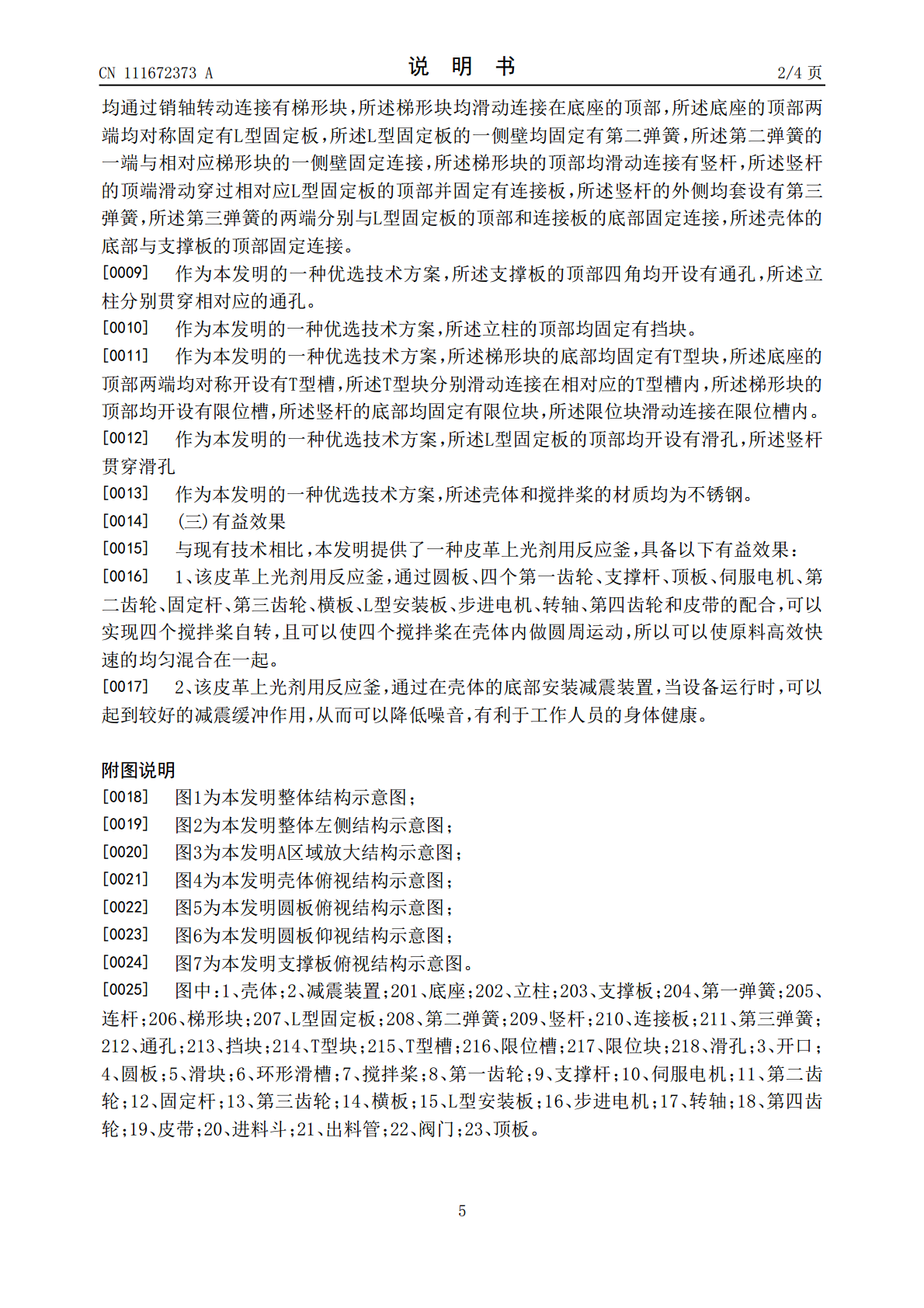

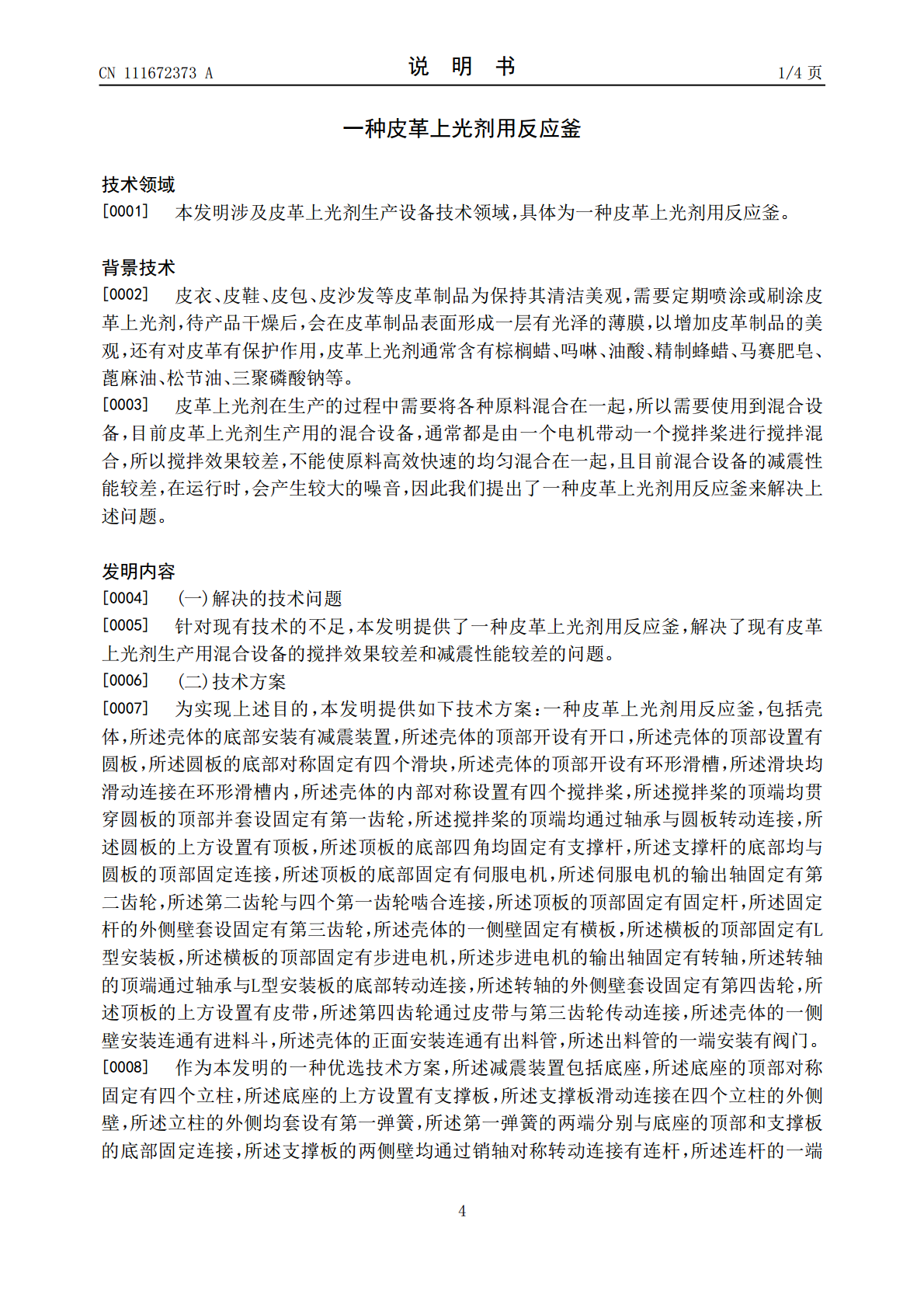

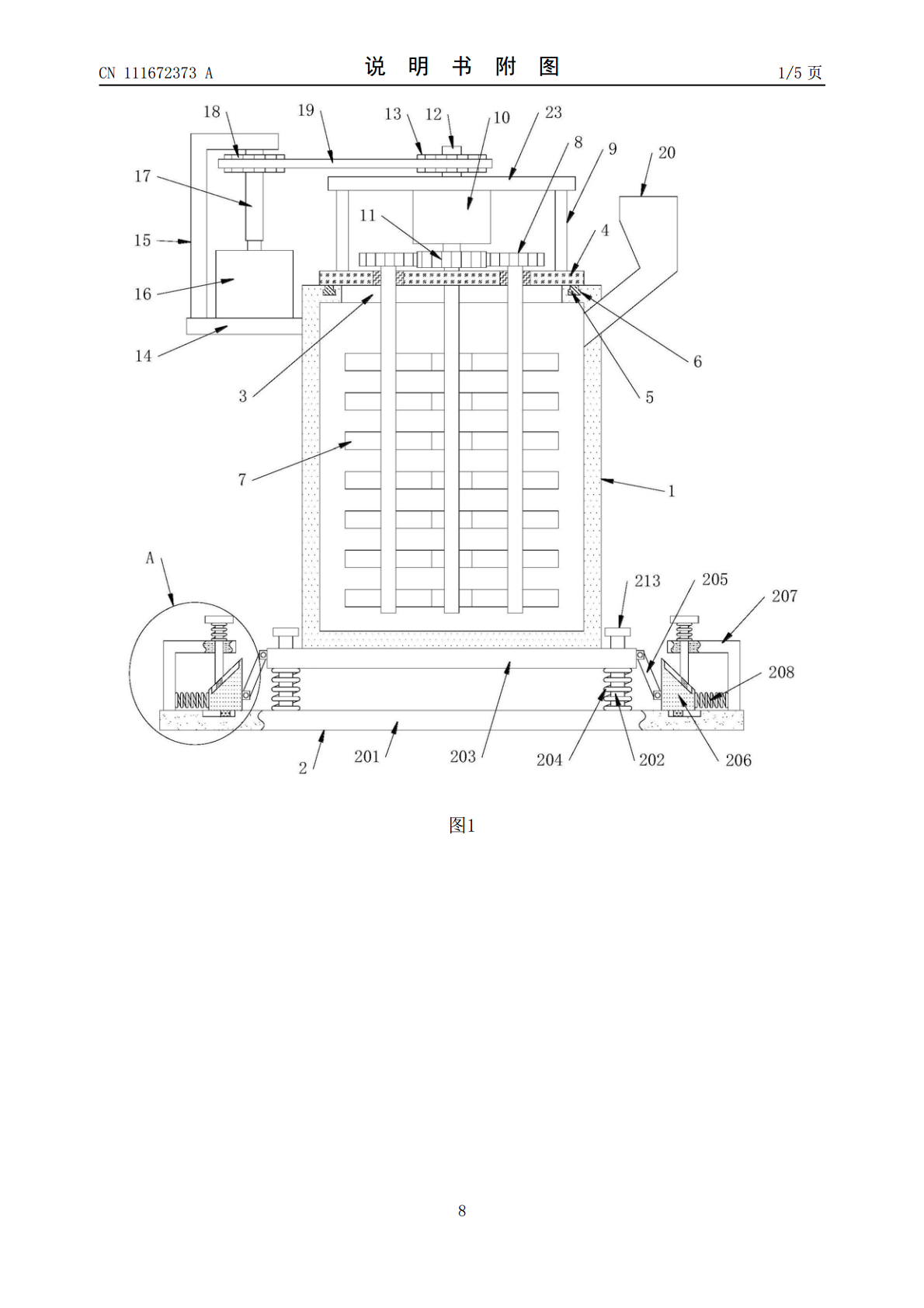

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111672373A(43)申请公布日2020.09.18(21)申请号202010699437.4(22)申请日2020.07.20(71)申请人清远盛普新材料有限公司地址511500广东省清远市高新技术产业开发区创业一路6号A3栋4层409-3号(72)发明人李银春杨鹏(74)专利代理机构广州高炬知识产权代理有限公司44376代理人李永均(51)Int.Cl.B01F7/30(2006.01)B01F7/18(2006.01)B01F15/00(2006.01)权利要求书2页说明书4页附图5页(54)发明名称一种皮革上光剂用反应釜(57)摘要本发明属于皮革上光剂生产设备技术领域,尤其为一种皮革上光剂用反应釜,包括壳体,所述壳体的底部安装有减震装置,所述壳体的顶部开设有开口,所述壳体的顶部设置有圆板,所述圆板的底部对称固定有四个滑块,所述壳体的顶部开设有环形滑槽,所述滑块均滑动连接在环形滑槽内。本发明通过圆板、四个第一齿轮、支撑杆、顶板、伺服电机、第二齿轮、固定杆、第三齿轮、横板、L型安装板、步进电机、转轴、第四齿轮和皮带的配合,可以实现四个搅拌桨自转,且可以使四个搅拌桨在壳体内做圆周运动,所以可以使原料高效快速的均匀混合在一起,通过在壳体的底部安装减震装置,当设备运行时,可以起到较好的减震缓冲作用,从而可以降低噪音。CN111672373ACN111672373A权利要求书1/2页1.一种皮革上光剂用反应釜,包括壳体(1),其特征在于:所述壳体(1)的底部安装有减震装置(2),所述壳体(1)的顶部开设有开口(3),所述壳体(1)的顶部设置有圆板(4),所述圆板(4)的底部对称固定有四个滑块(5),所述壳体(1)的顶部开设有环形滑槽(6),所述滑块(5)均滑动连接在环形滑槽(6)内,所述壳体(1)的内部对称设置有四个搅拌桨(7),所述搅拌桨(7)的顶端均贯穿圆板(4)的顶部并套设固定有第一齿轮(8),所述搅拌桨(7)的顶端均通过轴承与圆板(4)转动连接,所述圆板(4)的上方设置有顶板(23),所述顶板(23)的底部四角均固定有支撑杆(9),所述支撑杆(9)的底部均与圆板(4)的顶部固定连接,所述顶板(23)的底部固定有伺服电机(10),所述伺服电机(10)的输出轴固定有第二齿轮(11),所述第二齿轮(11)与四个第一齿轮(8)啮合连接,所述顶板(23)的顶部固定有固定杆(12),所述固定杆(12)的外侧壁套设固定有第三齿轮(13),所述壳体(1)的一侧壁固定有横板(14),所述横板(14)的顶部固定有L型安装板(15),所述横板(14)的顶部固定有步进电机(16),所述步进电机(16)的输出轴固定有转轴(17),所述转轴(17)的顶端通过轴承与L型安装板(15)的底部转动连接,所述转轴(17)的外侧壁套设固定有第四齿轮(18),所述顶板(23)的上方设置有皮带(19),所述第四齿轮(18)通过皮带(19)与第三齿轮(13)传动连接,所述壳体(1)的一侧壁安装连通有进料斗(20),所述壳体(1)的正面安装连通有出料管(21),所述出料管(21)的一端安装有阀门(22)。2.根据权利要求1所述的一种皮革上光剂用反应釜,其特征在于:所述减震装置(2)包括底座(201),所述底座(201)的顶部对称固定有四个立柱(202),所述底座(201)的上方设置有支撑板(203),所述支撑板(203)滑动连接在四个立柱(202)的外侧壁,所述立柱(202)的外侧均套设有第一弹簧(204),所述第一弹簧(204)的两端分别与底座(201)的顶部和支撑板(203)的底部固定连接,所述支撑板(203)的两侧壁均通过销轴对称转动连接有连杆(205),所述连杆(205)的一端均通过销轴转动连接有梯形块(206),所述梯形块(206)均滑动连接在底座(201)的顶部,所述底座(201)的顶部两端均对称固定有L型固定板(207),所述L型固定板(207)的一侧壁均固定有第二弹簧(208),所述第二弹簧(208)的一端与相对应梯形块(206)的一侧壁固定连接,所述梯形块(206)的顶部均滑动连接有竖杆(209),所述竖杆(209)的顶端滑动穿过相对应L型固定板(207)的顶部并固定有连接板(210),所述竖杆(209)的外侧均套设有第三弹簧(211),所述第三弹簧(211)的两端分别与L型固定板(207)的顶部和连接板(210)的底部固定连接,所述壳体(1)的底部与支撑板(203)的顶部固定连接。3.根据权利要求2所述的一种皮革上光剂用反应釜,其特征在于:所述支撑板(203)的顶部四角均开设有通孔(212),所述立柱(202)分别贯穿相对应的通孔(212)。4.根据权利要求2所述的
