一种带有旋转固定机构的不沾锅涂装用吹尘机.pdf

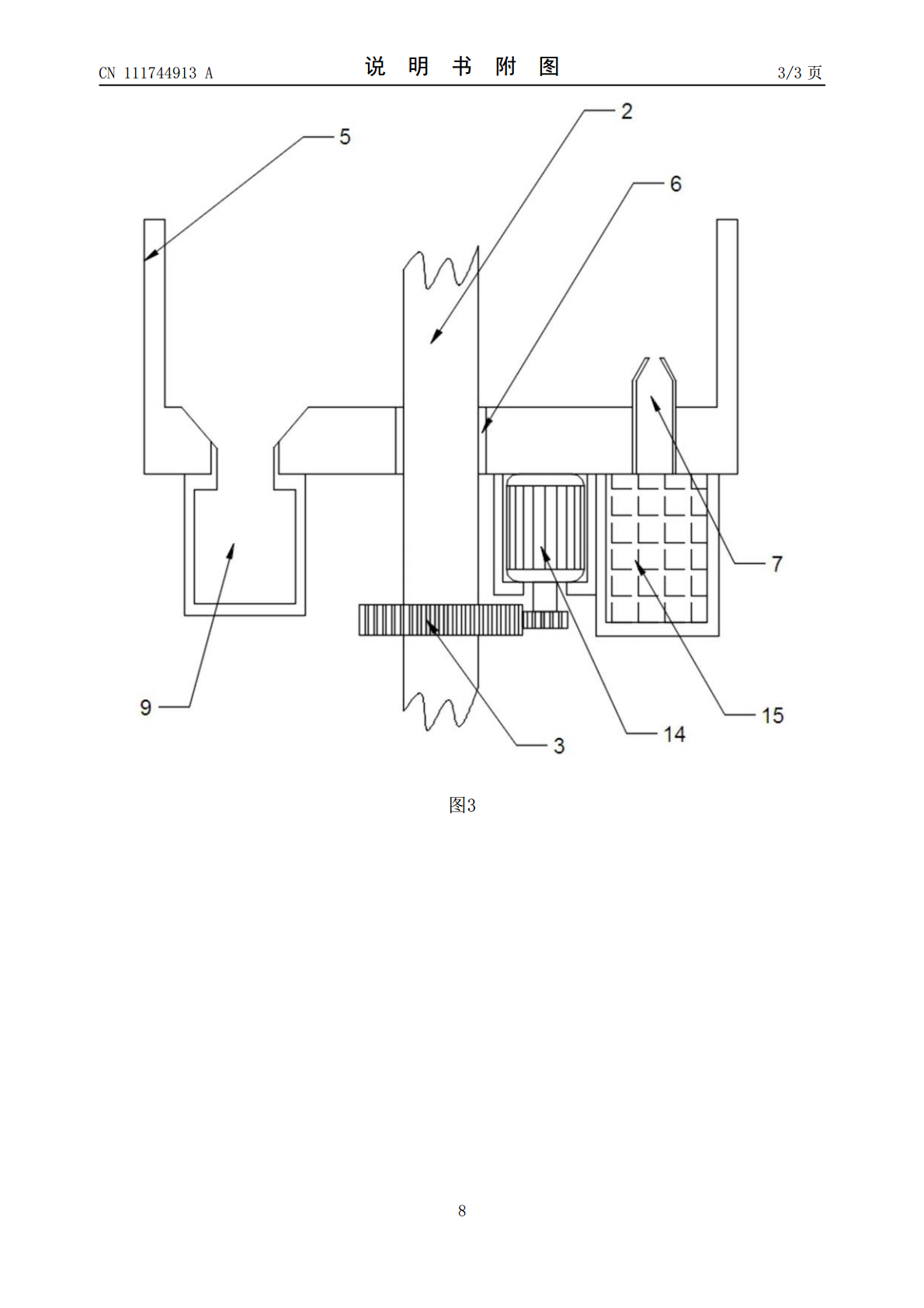

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111744913A(43)申请公布日2020.10.09(21)申请号202010391606.8(22)申请日2020.05.11(71)申请人福州清山压铸有限公司地址350304福建省福州市福清市镜洋镇工业区(72)发明人黄文清张苏黎林美华(74)专利代理机构福州盈创知识产权代理事务所(普通合伙)35226代理人吕晨熠(51)Int.Cl.B08B9/28(2006.01)B08B13/00(2006.01)B05D3/00(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种带有旋转固定机构的不沾锅涂装用吹尘机(57)摘要本发明公开了一种带有旋转固定机构的不沾锅涂装用吹尘机，包括支撑固定底板、连接固定支撑杆、固定限位板、转动连接板、灰尘存储箱、固定支撑顶板、海绵防护层、电磁铁块，所述连接固定支撑杆位于所述转动连接板和所述支撑固定底板之间安装有环形齿条，所述转动连接板位于所述连接固定支撑杆的位置安装有转动连接块，该装置是一种具有能够连接牢固，可靠紧密，能够根据实际需要方便快捷的调节采集高度，并且能够提供坚实可靠的支撑基础，提高抗震性能，保证设备部件的使用性能，提高大气采集作业效率，同时简化安装和拆卸的操作步骤，省时省力，方便操作，便于使用的大气采样设备。CN111744913ACN111744913A权利要求书1/1页1.一种带有旋转固定机构的不沾锅涂装用吹尘机，包括支撑固定底板（1）、连接固定支撑杆（2）、固定限位板（4）、转动连接板（5）、灰尘存储箱（9）、固定支撑顶板（10）、海绵防护层（12）、电磁铁块（13），其特征在于：所述支撑固定底板（1）连接于所述连接固定支撑杆（2），所述连接固定支撑杆（2）远离所述支撑固定底板（1）的一端连接于所述固定支撑顶板（10），所述连接固定支撑杆（2）位于所述固定支撑顶板（10）和所述支撑固定底板（1）之间连接于所述转动连接板（5），所述连接固定支撑杆（2）位于所述转动连接板（5）和所述支撑固定底板（1）之间安装有环形齿条（3），所述转动连接板（5）位于所述连接固定支撑杆（2）的位置安装有转动连接块（6），所述转动连接板（5）远离所述转动连接块（6）的一侧安装有吹尘机连接管（7），所述转动连接板（5）位于所述吹尘机连接管（7）的一侧安装有灰尘回收槽（8），所述转动连接板（5）远离所述灰尘回收槽（8）的一侧连接于所述灰尘存储箱（9），所述转动连接板（5）位于所述灰尘存储箱（9）的一侧连接于所述固定限位板（4），所述固定限位板（4）靠近所述转动连接板（5）的一侧安装有吹尘机（15），所述固定限位板（4）位于所述吹尘机（15）的一侧安装有电动机（14），所述电动机（14）连接于所述环形齿条（3），所述固定支撑顶板（10）远离所述转动连接板（5）的一侧安装有控制开关（11），所述固定支撑顶板（10）远离所述控制开关（11）的一侧连接于所述海绵防护层（12），所述固定支撑顶板（10）位于所述海绵防护层（12）的位置内部安装有所述电磁铁块（13）。2.根据权利要求1所述的一种带有旋转固定机构的不沾锅涂装用吹尘机，其特征在于：所述支撑固定底板（1）的直径尺寸与所述固定支撑顶板（10）的直径尺寸相等，所述支撑固定底板（1）与所述固定支撑顶板（10）为互相平行的关系，所述支撑固定底板（1）与所述连接固定支撑杆（2）为互相垂直的关系。3.根据权利要求1所述的一种带有旋转固定机构的不沾锅涂装用吹尘机，其特征在于：所述转动连接板（5）的直径尺寸与所述支撑固定底板（1）的直径尺寸相等，所述转动连接板（5）上开设有槽，所述转动连接板（5）与所述连接固定支撑杆（2）转动连接，所述转动连接板（5）与所述灰尘存储箱（9）可拆卸连接。4.根据权利要求1所述的一种带有旋转固定机构的不沾锅涂装用吹尘机，其特征在于：所述固定支撑顶板（10）上开设有圆形的槽体，所述固定支撑顶板（10）的圆槽数量与所述控制开关（11）和所述海绵防护层（12）数量相匹配。5.根据权利要求1所述的一种带有旋转固定机构的不沾锅涂装用吹尘机，其特征在于：所述电磁铁块（13）的数量与所述控制开关（11）的数量相匹配，所述电磁铁块（13）与所述控制开关（11）一一对应并且相互独立，所述电磁铁块（13）均匀布设在所述固定支撑顶板（10）上。6.根据权利要求1所述的一种带有旋转固定机构的不沾锅涂装用吹尘机，其特征在于：所述吹尘机连接管（7）连接于所述吹尘机（15），所述吹尘机连接管（7）的中心线与所述海绵防护层（12）的中心线相重合。2CN111744913A说明书1/3页一种带有旋转固定机构的不沾锅涂装用吹尘机技术领域[0001]本发明涉及不粘锅吹尘相关技术，
