一种装配式桥梁拼接盖梁安装方法及支撑结构.pdf

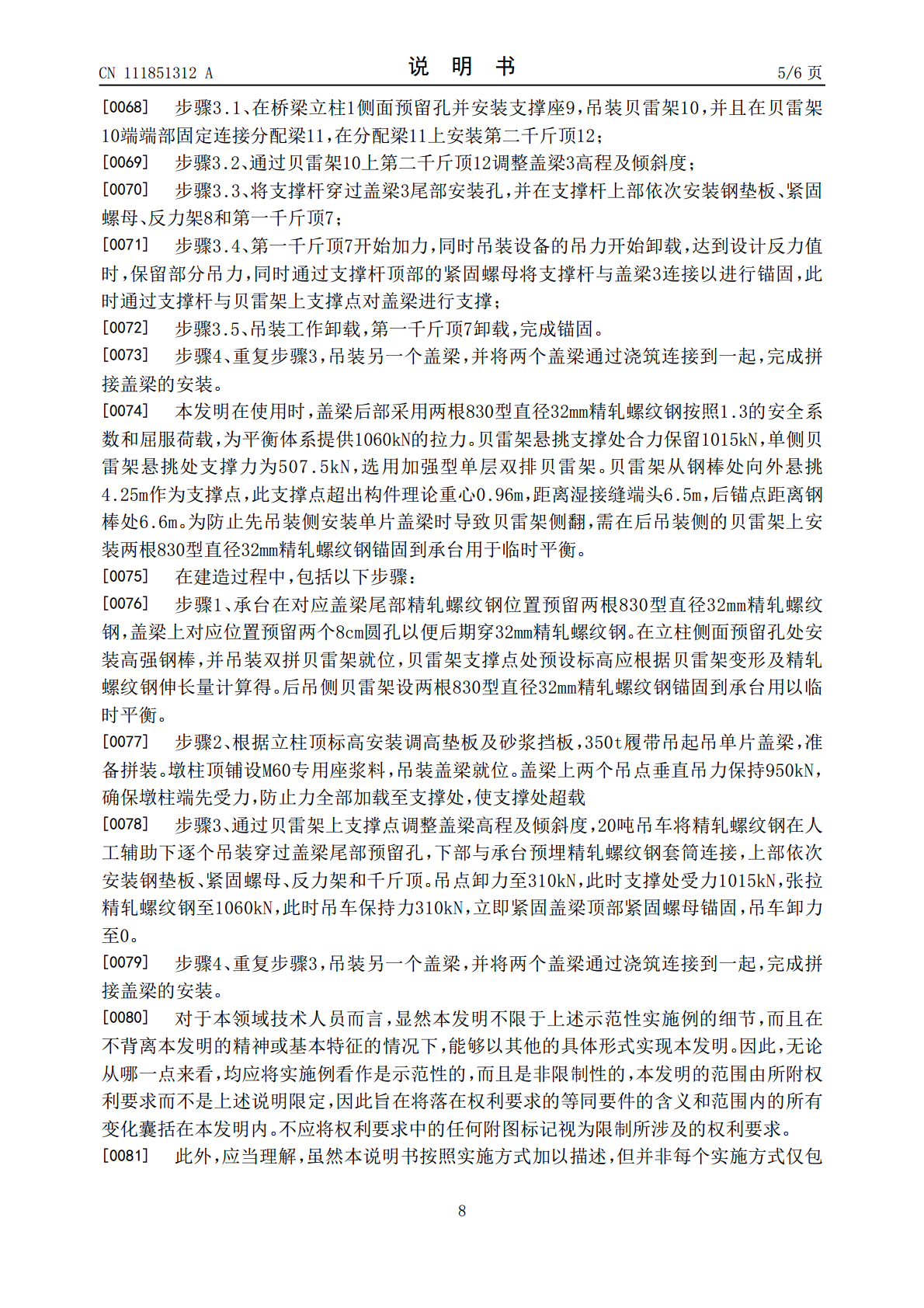

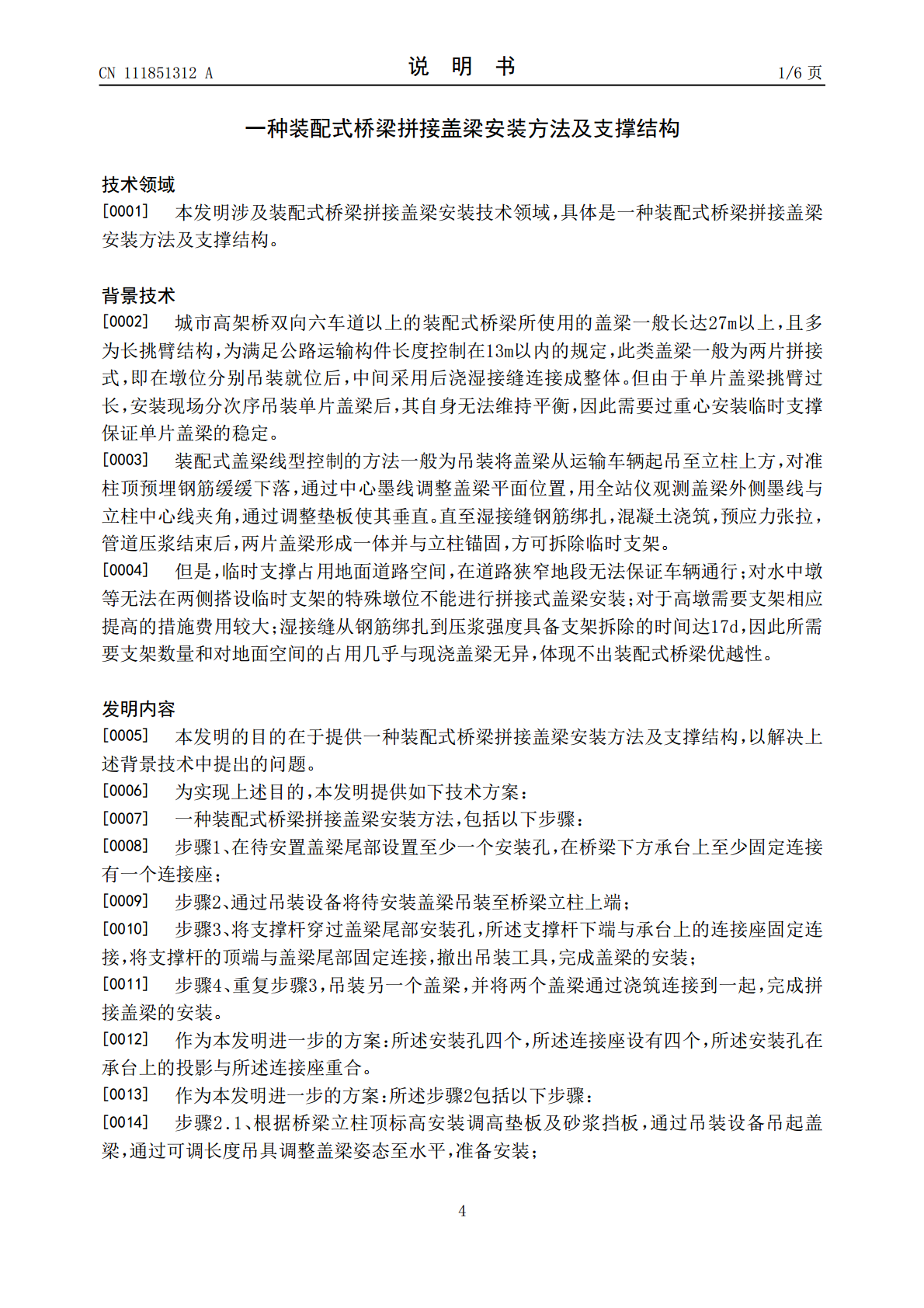

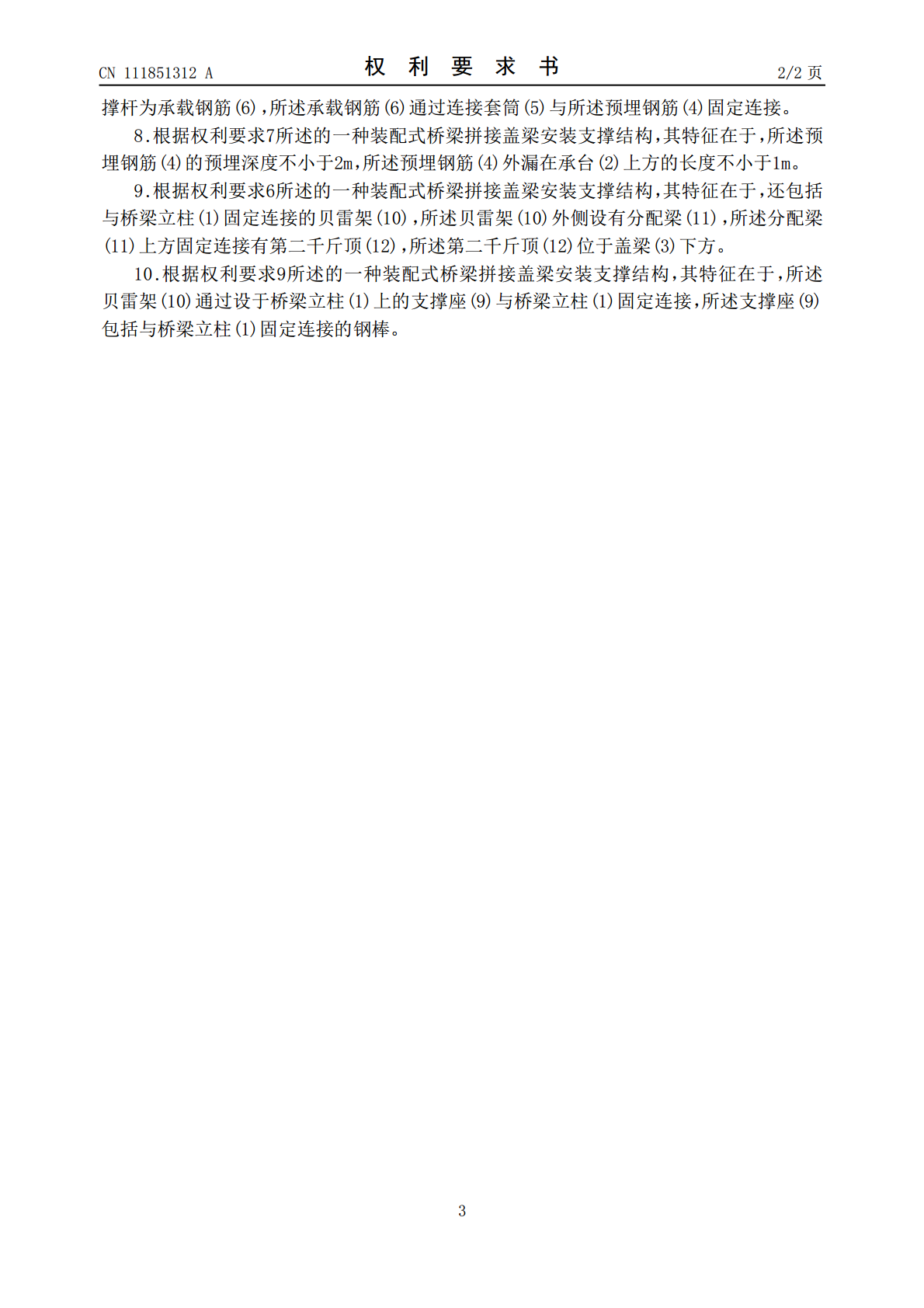

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111851312A(43)申请公布日2020.10.30(21)申请号202010832161.2(22)申请日2020.08.18(71)申请人中铁四局集团第一工程有限公司地址230041安徽省合肥市庐阳区阜阳北路434号申请人中铁四局集团有限公司(72)发明人张明旭胡柱奎张杰胜刘敉密祖平廖志良贾凤贺(74)专利代理机构合肥天明专利事务所(普通合伙)34115代理人汪贵艳(51)Int.Cl.E01D21/00(2006.01)E01D19/00(2006.01)权利要求书2页说明书6页附图4页(54)发明名称一种装配式桥梁拼接盖梁安装方法及支撑结构(57)摘要本发明公开了一种装配式桥梁拼接盖梁安装方法及支撑结构，包括以下步骤：步骤1、在待安置盖梁尾部设置至少一个安装孔，在桥梁下方承台上至少固定连接有一个连接座；步骤2、通过吊装设备将待安装盖梁吊装至桥梁立柱上端；步骤3、将支撑杆穿过盖梁尾部安装孔，所述支撑杆下端与承台上的连接座固定连接，将支撑杆的顶端与盖梁尾部固定连接，撤出吊装工具，完成盖梁的安装；步骤4、重复步骤3，吊装另一个盖梁，并将两个盖梁通过浇筑连接到一起，完成拼接盖梁的安装,本申请选用了后锚式和前支后锚式两张装配式桥梁盖梁安装技术，减少了现场施工空间，保证了正常交通出行，减少了施工人员、施工机械，也降低了施工中的安全风险。CN111851312ACN111851312A权利要求书1/2页1.一种装配式桥梁拼接盖梁安装方法，其特征在于，包括以下步骤：步骤1、在待安置盖梁(3)尾部设置至少一个安装孔，在桥梁下方承台上至少固定连接有一个连接座；步骤2、通过吊装设备将待安装盖梁(3)吊装至桥梁立柱(1)上端；步骤3、将支撑杆穿过盖梁(3)尾部安装孔，所述支撑杆下端与承台(2)上的连接座固定连接，将支撑杆的顶端与盖梁(3)尾部固定连接，撤出吊装工具，完成盖梁(3)的安装；步骤4、重复步骤3，吊装另一个盖梁，并将两个盖梁通过浇筑连接到一起，完成拼接盖梁的安装。2.根据权利要求1所述的一种装配式桥梁拼接盖梁安装方法，其特征在于，所述安装孔四个，所述连接座设有四个，所述安装孔在承台上的投影与所述连接座重合。3.根据权利要求1所述的一种装配式桥梁拼接盖梁安装方法，其特征在于，所述步骤2包括以下步骤：步骤2.1、根据桥梁立柱1顶标高安装调高垫板及砂浆挡板，通过吊装设备吊起盖梁(3)，通过可调长度吊具调整盖梁(3)姿态至水平，准备安装；步骤2.2、桥梁立柱(1)顶铺设专用座浆料，吊装盖梁(3)就位，保持吊力不变。4.根据权利要求1所述的一种装配式桥梁拼接盖梁安装方法，其特征在于，所述步骤3包括以下步骤：步骤3.1、将支撑杆穿过盖梁尾部安装孔，并在支撑杆上部依次安装钢垫板、紧固螺母、反力架(8)和第一千斤顶(7)；步骤3.2、第一千斤顶(7)开始加力，同时吊装设备的吊力开始卸载，达到设计反力值时，保留部分吊力，同时通过支撑杆顶部的紧固螺母将支撑杆与盖梁(3)连接以进行锚固；步骤3.3、吊装工作卸载，第一千斤顶(7)卸载，完成锚固。5.根据权利要求1所述的一种装配式桥梁拼接盖梁安装方法，其特征在于，所述步骤(3)包括以下步骤：步骤3.1、在桥梁立柱(1)侧面预留孔并安装支撑座(9)，吊装贝雷架(10)，并且在贝雷架(10)端端部固定连接分配梁(11)，在分配梁(11)上安装第二千斤顶(12)；步骤3.2、通过贝雷架(10)上第二千斤顶(12)调整盖梁(3)高程及倾斜度；步骤3.3、将支撑杆穿过盖梁(3)尾部安装孔，并在支撑杆上部依次安装钢垫板、紧固螺母、反力架(8)和第一千斤顶(7)；步骤3.4、第一千斤顶(7)开始加力，同时吊装设备的吊力开始卸载，达到设计反力值时，保留部分吊力，同时通过支撑杆顶部的紧固螺母将支撑杆与盖梁(3)连接以进行锚固，此时通过支撑杆与贝雷架上支撑点对盖梁进行支撑；步骤3.5、吊装工作卸载，第一千斤顶(7)卸载，完成锚固。6.用于权利要求1-5任意一项的一种装配式桥梁拼接盖梁安装支撑结构，其特征在于，包括与承台(2)固定连接的连接座，所述连接座上端固定连接有支撑杆，所述支撑杆顶端固定连接有反力架(8)，所述反力架(8)下方固定连接有第一千斤顶(7)，所述支撑杆上部螺纹连接有紧固螺母，所述紧固螺母位于所述反力架(8)下方。7.根据权利要求6所述的一种装配式桥梁拼接盖梁安装支撑结构，其特征在于，所述连接座为预埋在承台(2)内的预埋钢筋(4)，所述预埋钢筋(4)上端设有连接套筒(5)，所述支2CN111851312A权利要求书2/2页撑杆为承载钢筋(6)，所述承载钢筋(6)通过连接套筒(5)与所述预埋钢筋(4)固定连接。8.根据权利要求7所述
