一种普外科灌肠治疗装置.pdf

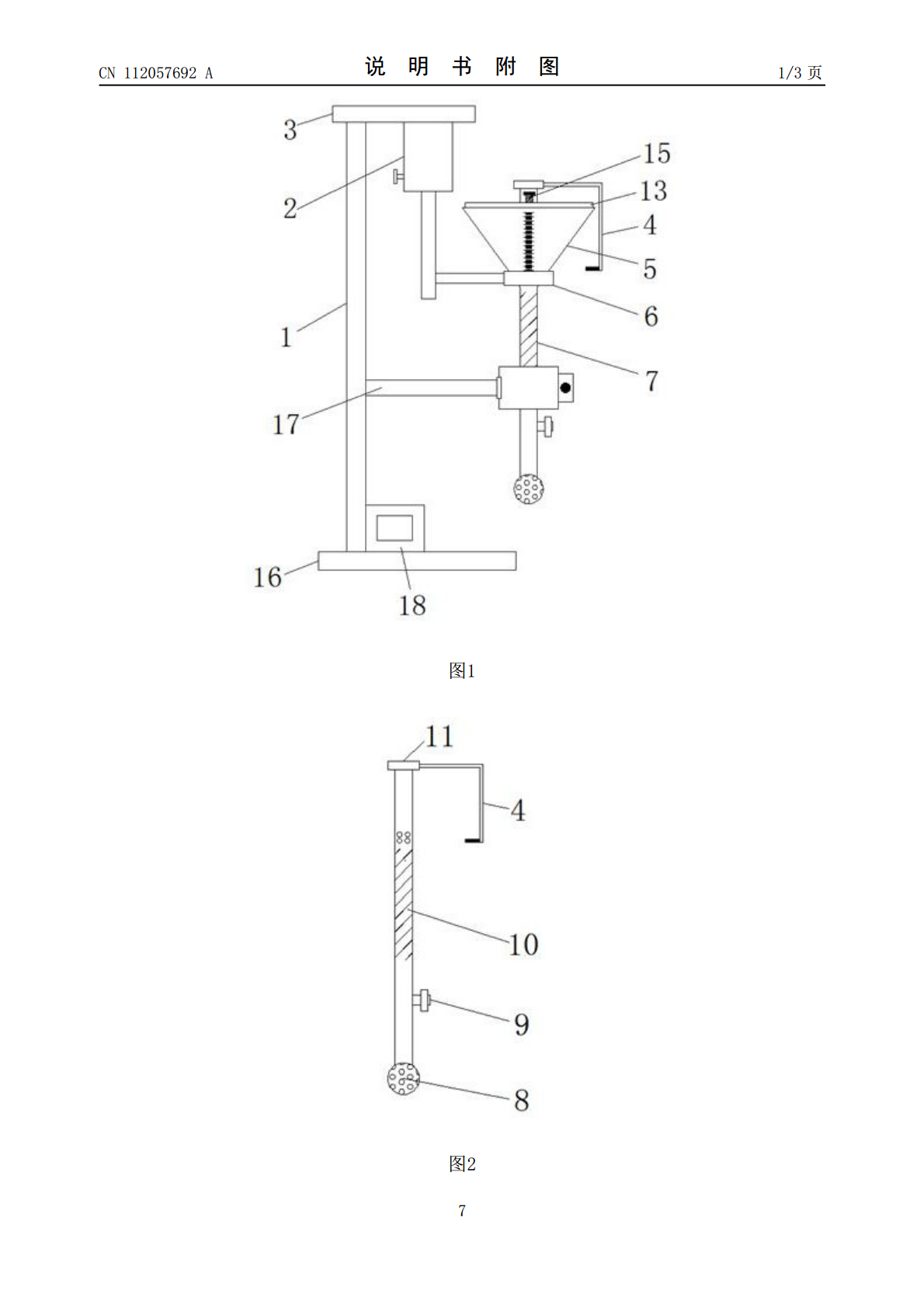

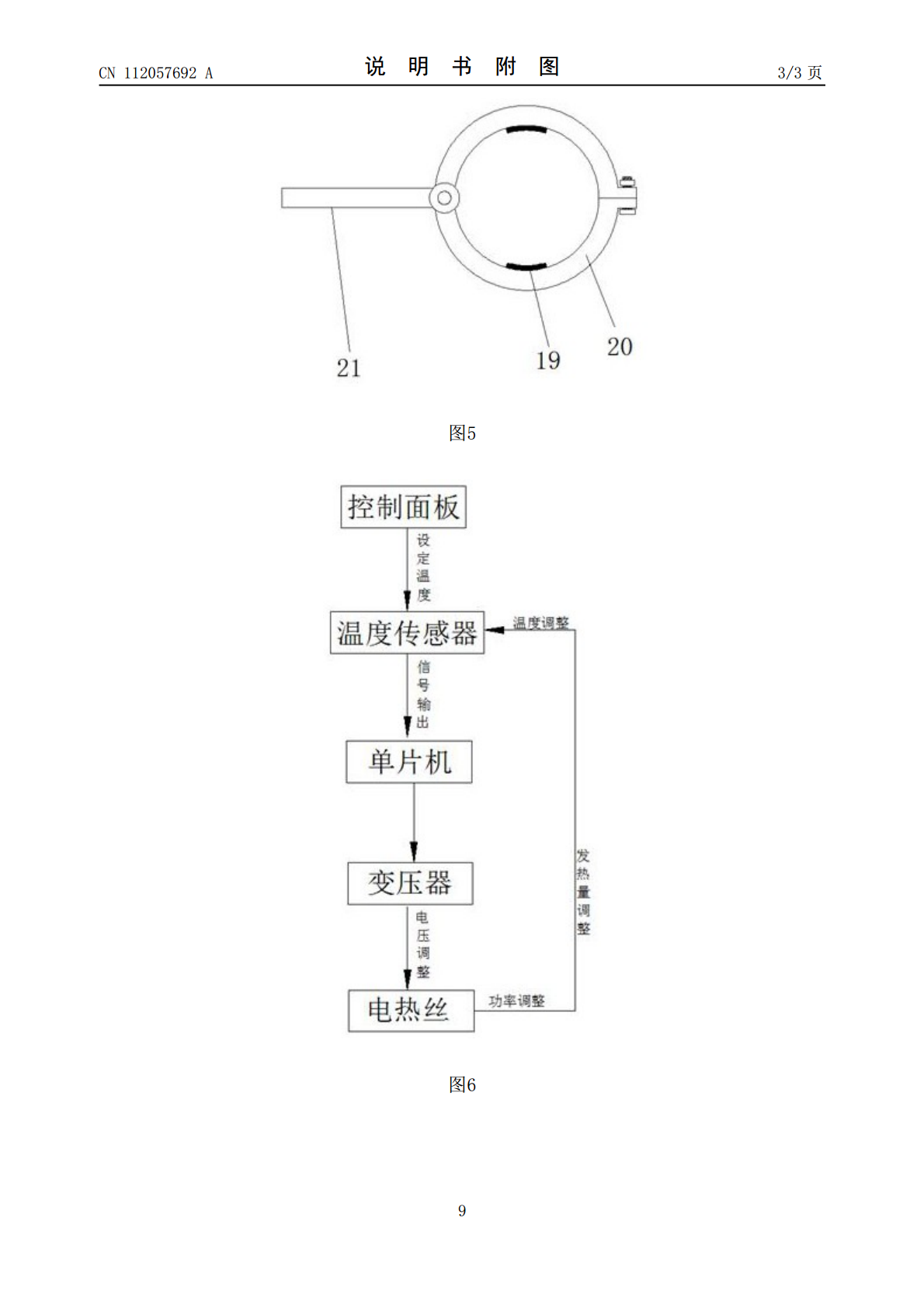

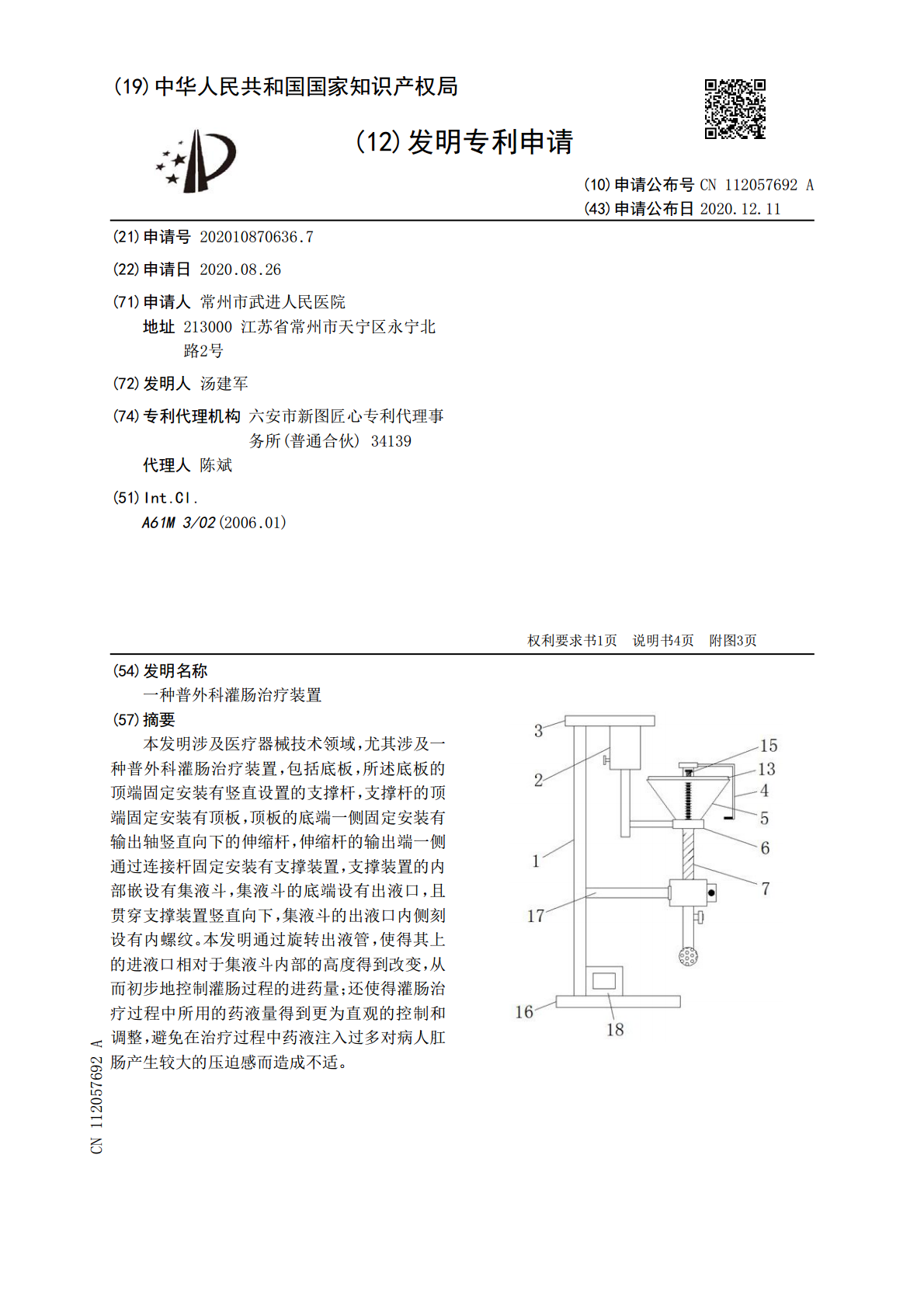

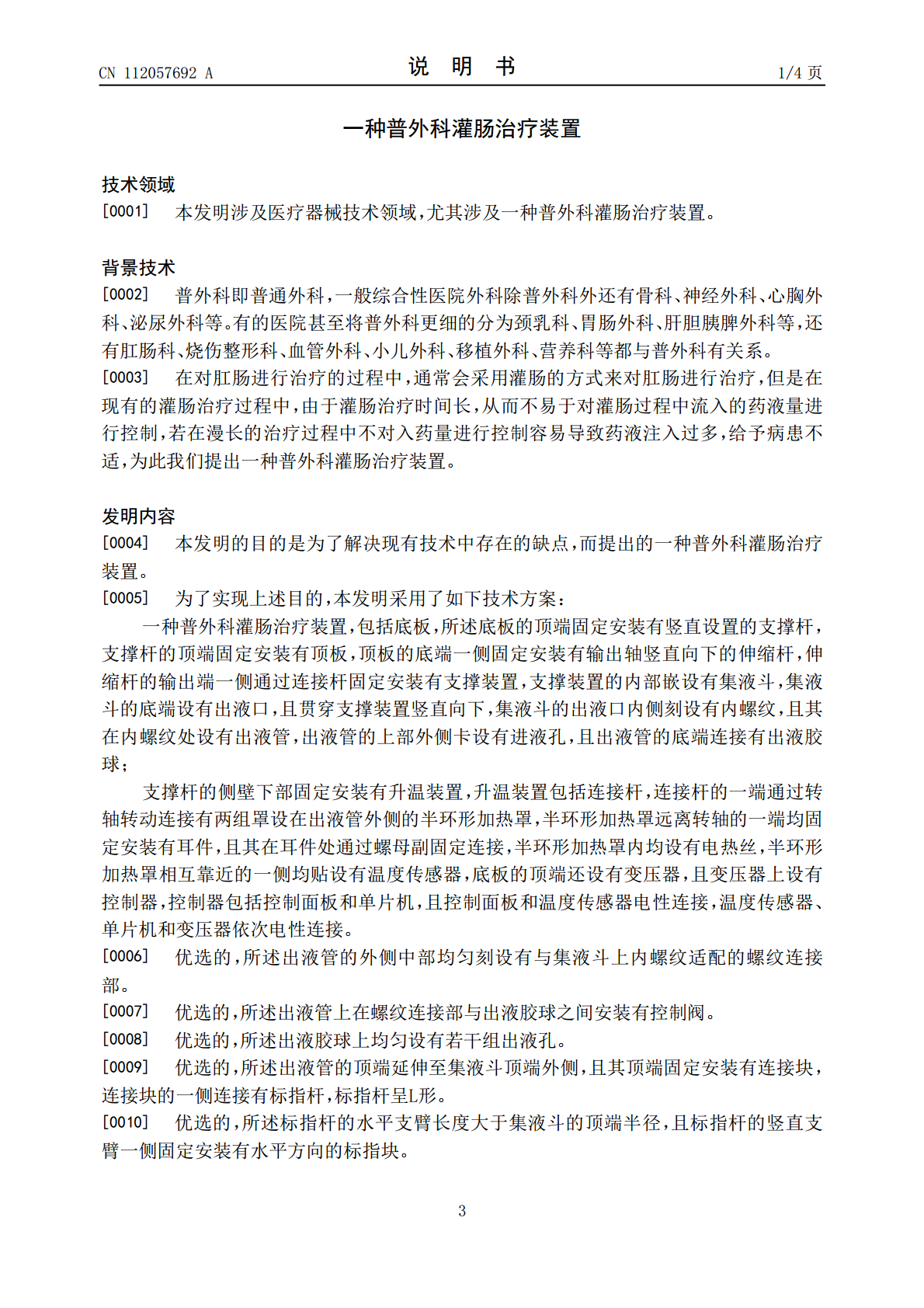

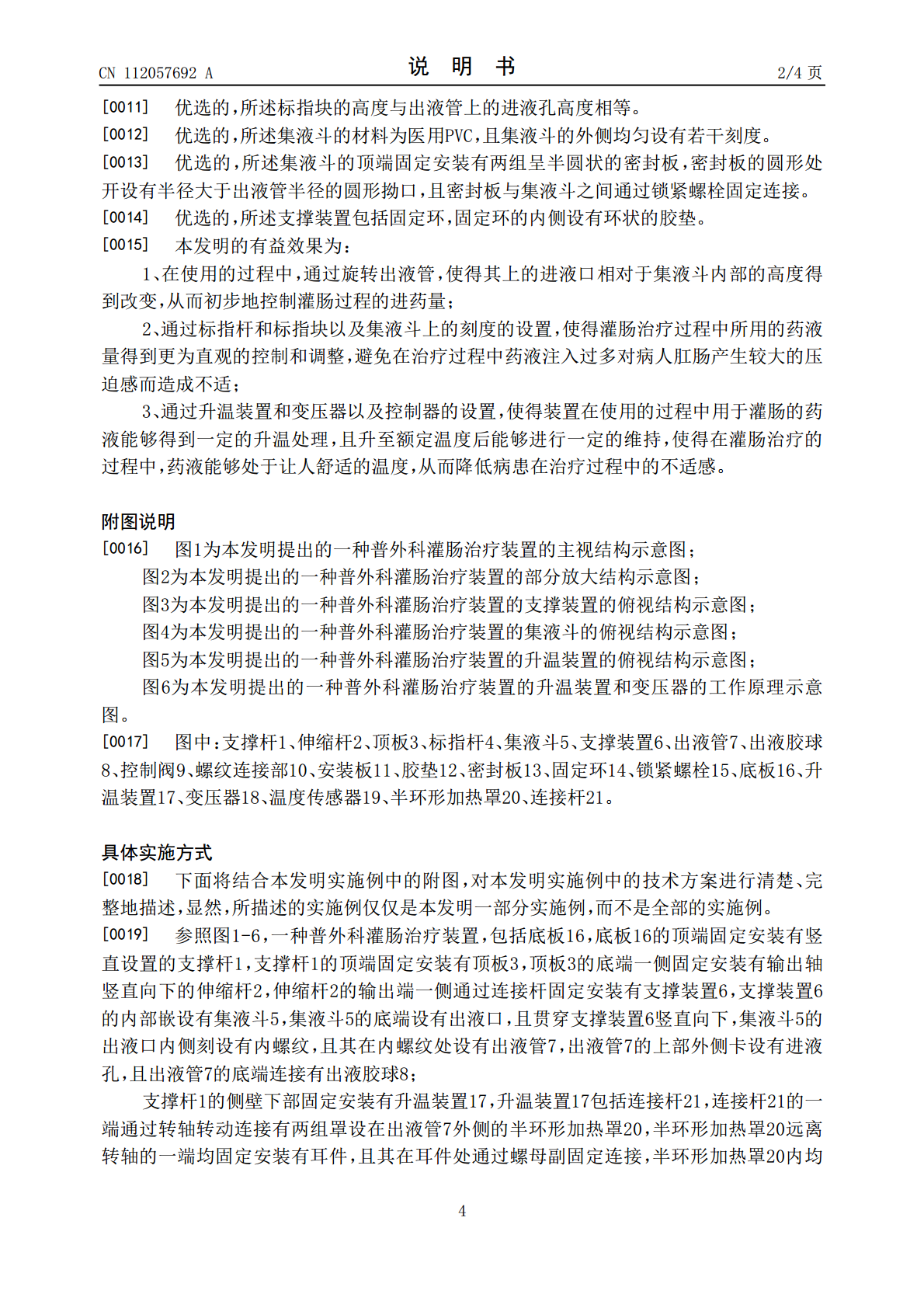

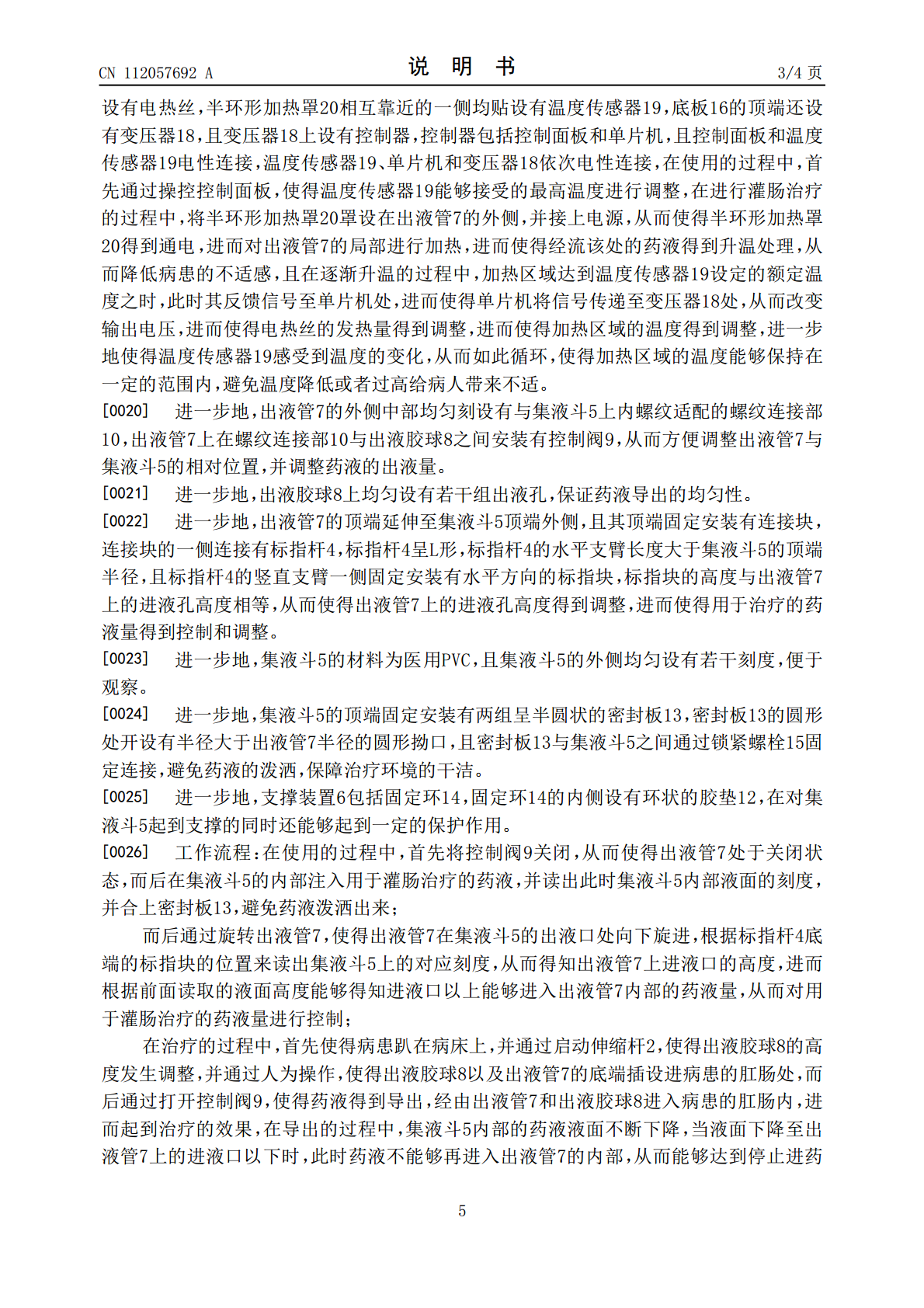

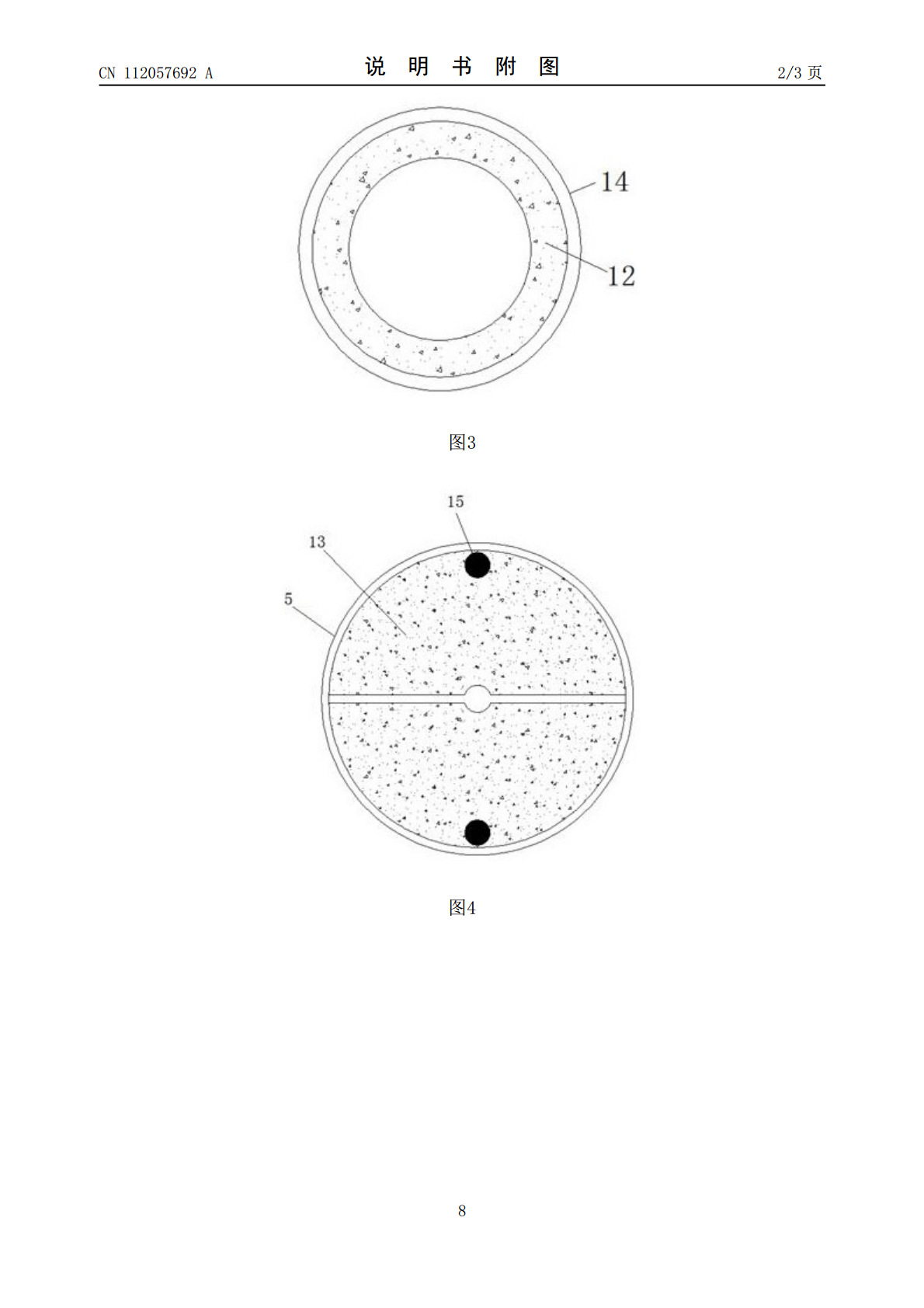

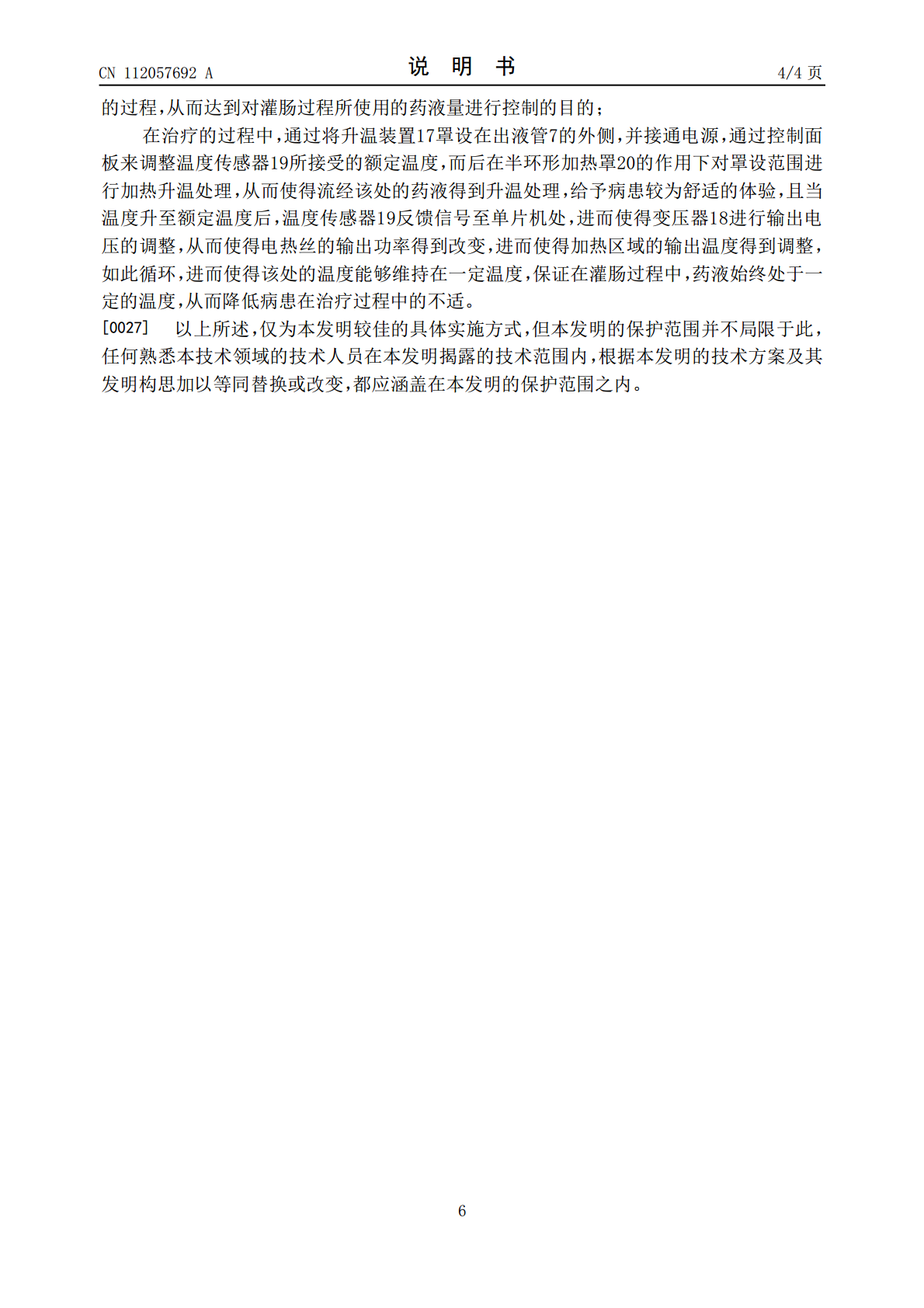

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112057692A(43)申请公布日2020.12.11(21)申请号202010870636.7(22)申请日2020.08.26(71)申请人常州市武进人民医院地址213000江苏省常州市天宁区永宁北路2号(72)发明人汤建军(74)专利代理机构六安市新图匠心专利代理事务所(普通合伙)34139代理人陈斌(51)Int.Cl.A61M3/02(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种普外科灌肠治疗装置(57)摘要本发明涉及医疗器械技术领域，尤其涉及一种普外科灌肠治疗装置，包括底板，所述底板的顶端固定安装有竖直设置的支撑杆，支撑杆的顶端固定安装有顶板，顶板的底端一侧固定安装有输出轴竖直向下的伸缩杆，伸缩杆的输出端一侧通过连接杆固定安装有支撑装置，支撑装置的内部嵌设有集液斗，集液斗的底端设有出液口，且贯穿支撑装置竖直向下，集液斗的出液口内侧刻设有内螺纹。本发明通过旋转出液管，使得其上的进液口相对于集液斗内部的高度得到改变，从而初步地控制灌肠过程的进药量；还使得灌肠治疗过程中所用的药液量得到更为直观的控制和调整，避免在治疗过程中药液注入过多对病人肛肠产生较大的压迫感而造成不适。CN112057692ACN112057692A权利要求书1/1页1.一种普外科灌肠治疗装置，包括底板（16），其特征在于，所述底板（16）的顶端固定安装有竖直设置的支撑杆（1），支撑杆（1）的顶端固定安装有顶板（3），顶板（3）的底端一侧固定安装有输出轴竖直向下的伸缩杆（2），伸缩杆（2）的输出端一侧通过连接杆固定安装有支撑装置（6），支撑装置（6）的内部嵌设有集液斗（5），集液斗（5）的底端设有出液口，且贯穿支撑装置（6）竖直向下，集液斗（5）的出液口内侧刻设有内螺纹，且其在内螺纹处设有出液管（7），出液管（7）的上部外侧卡设有进液孔，且出液管（7）的底端连接有出液胶球（8）；支撑杆（1）的侧壁下部固定安装有升温装置（17），升温装置（17）包括连接杆（21），连接杆（21）的一端通过转轴转动连接有两组罩设在出液管（7）外侧的半环形加热罩（20），半环形加热罩（20）远离转轴的一端均固定安装有耳件，且其在耳件处通过螺母副固定连接，半环形加热罩（20）内均设有电热丝，半环形加热罩（20）相互靠近的一侧均贴设有温度传感器（19），底板（16）的顶端还设有变压器（18），且变压器（18）上设有控制器，控制器包括控制面板和单片机，且控制面板和温度传感器（19）电性连接，温度传感器（19）、单片机和变压器（18）依次电性连接。2.根据权利要求1所述的一种普外科灌肠治疗装置，其特征在于，所述出液管（7）的外侧中部均匀刻设有与集液斗（5）上内螺纹适配的螺纹连接部（10）。3.根据权利要求2所述的一种普外科灌肠治疗装置，其特征在于，所述出液管（7）上在螺纹连接部（10）与出液胶球（8）之间安装有控制阀（9）。4.根据权利要求1所述的一种普外科灌肠治疗装置，其特征在于，所述出液胶球（8）上均匀设有若干组出液孔。5.根据权利要求1所述的一种普外科灌肠治疗装置，其特征在于，所述出液管（7）的顶端延伸至集液斗（5）顶端外侧，且其顶端固定安装有连接块，连接块的一侧连接有标指杆（4），标指杆（4）呈L形。6.根据权利要求5所述的一种普外科灌肠治疗装置，其特征在于，所述标指杆（4）的水平支臂长度大于集液斗（5）的顶端半径，且标指杆（4）的竖直支臂一侧固定安装有水平方向的标指块。7.根据权利要求6所述的一种普外科灌肠治疗装置，其特征在于，所述标指块的高度与出液管（7）上的进液孔高度相等。8.根据权利要求1所述的一种普外科灌肠治疗装置，其特征在于，所述集液斗（5）的材料为医用PVC，且集液斗（5）的外侧均匀设有若干刻度。9.根据权利要求1所述的一种普外科灌肠治疗装置，其特征在于，所述集液斗（5）的顶端固定安装有两组呈半圆状的密封板（13），密封板（13）的圆形处开设有半径大于出液管（7）半径的圆形拗口，且密封板（13）与集液斗（5）之间通过锁紧螺栓（15）固定连接。10.根据权利要求1所述的一种普外科灌肠治疗装置，其特征在于，所述支撑装置（6）包括固定环（14），固定环（14）的内侧设有环状的胶垫（12）。2CN112057692A说明书1/4页一种普外科灌肠治疗装置技术领域[0001]本发明涉及医疗器械技术领域，尤其涉及一种普外科灌肠治疗装置。背景技术[0002]普外科即普通外科，一般综合性医院外科除普外科外还有骨科、神经外科、心胸外科、泌尿外科等。有的医院甚至将普外科更细的分为颈乳科、胃肠外科、肝胆胰脾外科等，还有肛肠科、烧伤整形科、血管外科、小儿外科、移植外科、营养科等都与
