旋回破碎机定锥衬板更换装置.pdf

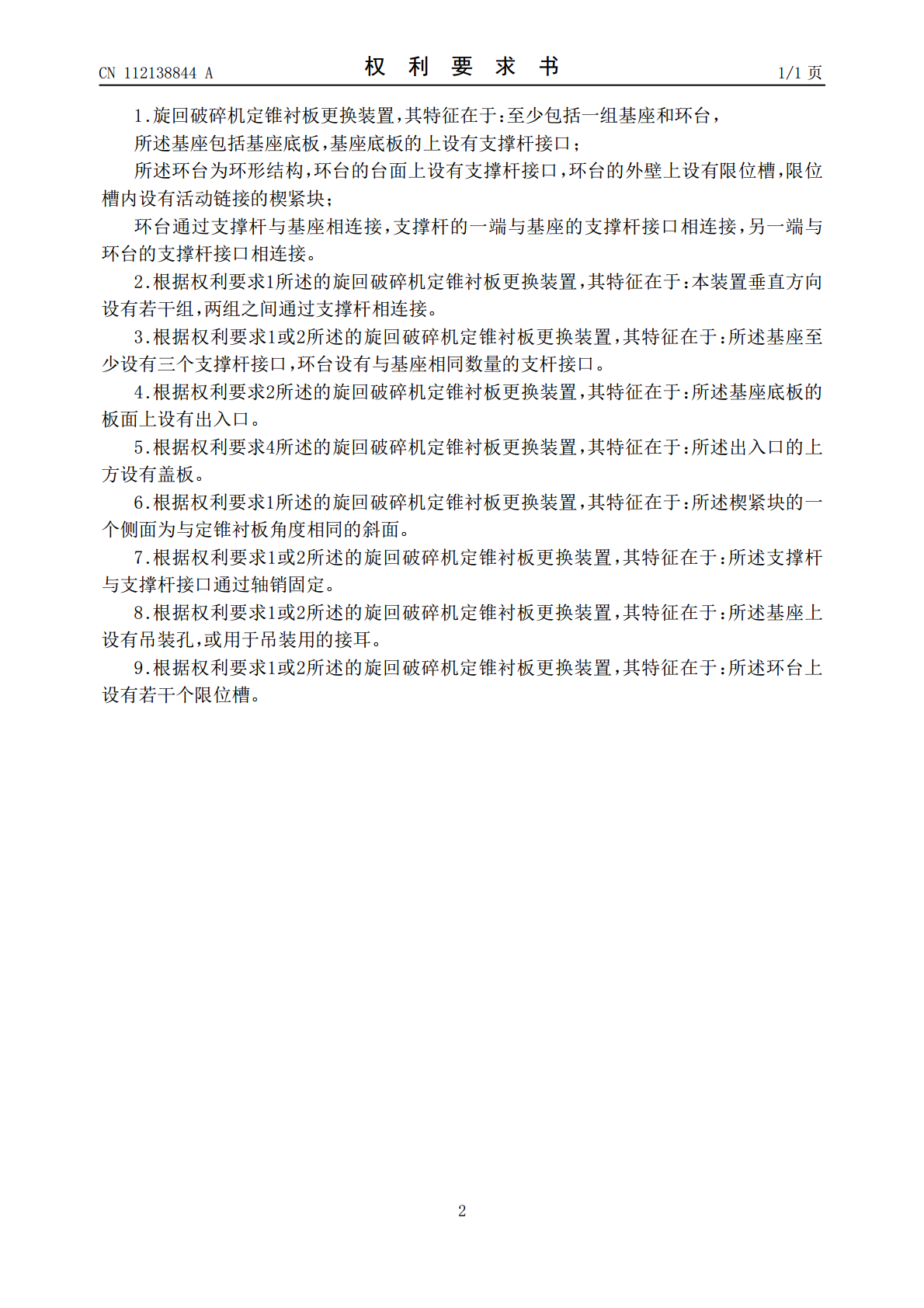

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112138844A(43)申请公布日2020.12.29(21)申请号201910582686.2(22)申请日2019.06.29(71)申请人辽宁翔逸科技有限公司地址110000辽宁省沈阳市沈阳经济技术开发区开发二十六号路51号(72)发明人欧阳作云罗晓明(74)专利代理机构北京科亿知识产权代理事务所(普通合伙)11350代理人汤东凤(51)Int.Cl.B02C23/00(2006.01)B02C2/00(2006.01)权利要求书1页说明书3页附图4页(54)发明名称旋回破碎机定锥衬板更换装置(57)摘要本发明属于矿山机械行业-矿石破碎技术领域，具体涉及超大型矿山机械--旋回破碎机定锥衬板更换装置。该装置至少包括一组基座和环台，所述基座包括基座底板，基座底板之上设有支撑杆接口；所述环台为环形结构，环台的台面上设有支撑杆接口，环台的外壁上设有限位槽，限位槽内设有活动链接的楔紧块；环台通过支撑杆与基座相连接。本发明提供了一套专用的定锥衬板更换装置，保障了施工人员的人身安全，其施工效率提升了两到三倍，使该种设备的维修更换时间由原每次5-8天缩短为2-3天。该装置可以根据实际情况，选择在旋回破碎机内部或外部组装或卸载。方便、省时、效率高。CN112138844ACN112138844A权利要求书1/1页1.旋回破碎机定锥衬板更换装置，其特征在于：至少包括一组基座和环台，所述基座包括基座底板，基座底板的上设有支撑杆接口；所述环台为环形结构，环台的台面上设有支撑杆接口，环台的外壁上设有限位槽，限位槽内设有活动链接的楔紧块；环台通过支撑杆与基座相连接，支撑杆的一端与基座的支撑杆接口相连接，另一端与环台的支撑杆接口相连接。2.根据权利要求1所述的旋回破碎机定锥衬板更换装置，其特征在于：本装置垂直方向设有若干组，两组之间通过支撑杆相连接。3.根据权利要求1或2所述的旋回破碎机定锥衬板更换装置，其特征在于：所述基座至少设有三个支撑杆接口，环台设有与基座相同数量的支杆接口。4.根据权利要求2所述的旋回破碎机定锥衬板更换装置，其特征在于：所述基座底板的板面上设有出入口。5.根据权利要求4所述的旋回破碎机定锥衬板更换装置，其特征在于：所述出入口的上方设有盖板。6.根据权利要求1所述的旋回破碎机定锥衬板更换装置，其特征在于：所述楔紧块的一个侧面为与定锥衬板角度相同的斜面。7.根据权利要求1或2所述的旋回破碎机定锥衬板更换装置，其特征在于：所述支撑杆与支撑杆接口通过轴销固定。8.根据权利要求1或2所述的旋回破碎机定锥衬板更换装置，其特征在于：所述基座上设有吊装孔，或用于吊装用的接耳。9.根据权利要求1或2所述的旋回破碎机定锥衬板更换装置，其特征在于：所述环台上设有若干个限位槽。2CN112138844A说明书1/3页旋回破碎机定锥衬板更换装置技术领域[0001]本发明属于矿石破碎技术领域，具体涉及旋回破碎机定锥衬板更换装置。背景技术[0002]破碎机械的发展与人类社会的进步和科学技术的水平密切相关。随着该行业对高效、高产量、高性能粗碎作业的极度需求，旋回破碎机应运而生。当旋回破碎机的定锥衬板磨损到一定程度时需要及时更换，现有的技术是通过支杆支撑，通过焊接的方式固定进行更换，尤其是衬板在胶合的时候，更换每一层衬板后都需要等待足够的时间，使其胶合的更加牢固，在此期间，工程师只能等待，其工作效率极低，另外，更换的过程中，一般都是通过一般的工程支架作为支撑，工程师在支架上进行施工，其人身安全很难得到有效的保障。发明内容[0003]本公开的一方面提供了旋回破碎机定锥衬板更换装置，该装置提供了一套专用的定锥衬板更换装置，使施工人员得到了有效的人身安全保障，其施工效率得到了极大的提升。[0004]为实现上述目的，本发明采用如下技术方案，本发明至少包括一组基座和环台，[0005]所述基座包括基座底板，基座底板的上设有支撑杆接口；[0006]所述环台为环形结构，环台的台面上设有支撑杆接口，环台的外壁上设有限位槽，限位槽内设有活动链接的楔紧块；[0007]环台通过支撑杆与基座相连接，支撑杆的一端与基座的支撑杆接口相连接，另一端与环台的支撑杆接口相连接。[0008]进一步的，本装置垂直方向设有若干组，两组之间通过支撑杆相连接，支撑杆的下端与下组的环台上的支撑杆接口相连接，上端与上组的基座上的支撑杆接口相连接。[0009]进一步的，所述基座至少设有三个支撑杆接口，环台设有与基座相同数量的支杆接口，设有多组基座和环台时，每组根据实际情况设置支撑杆接口的数量，通常情况下，基座和环台上的支撑杆接口的数量均为四个。[0010]进一步的，所述基座底板的板面上设有出入口。[0011]进一步的，所述出入口的
