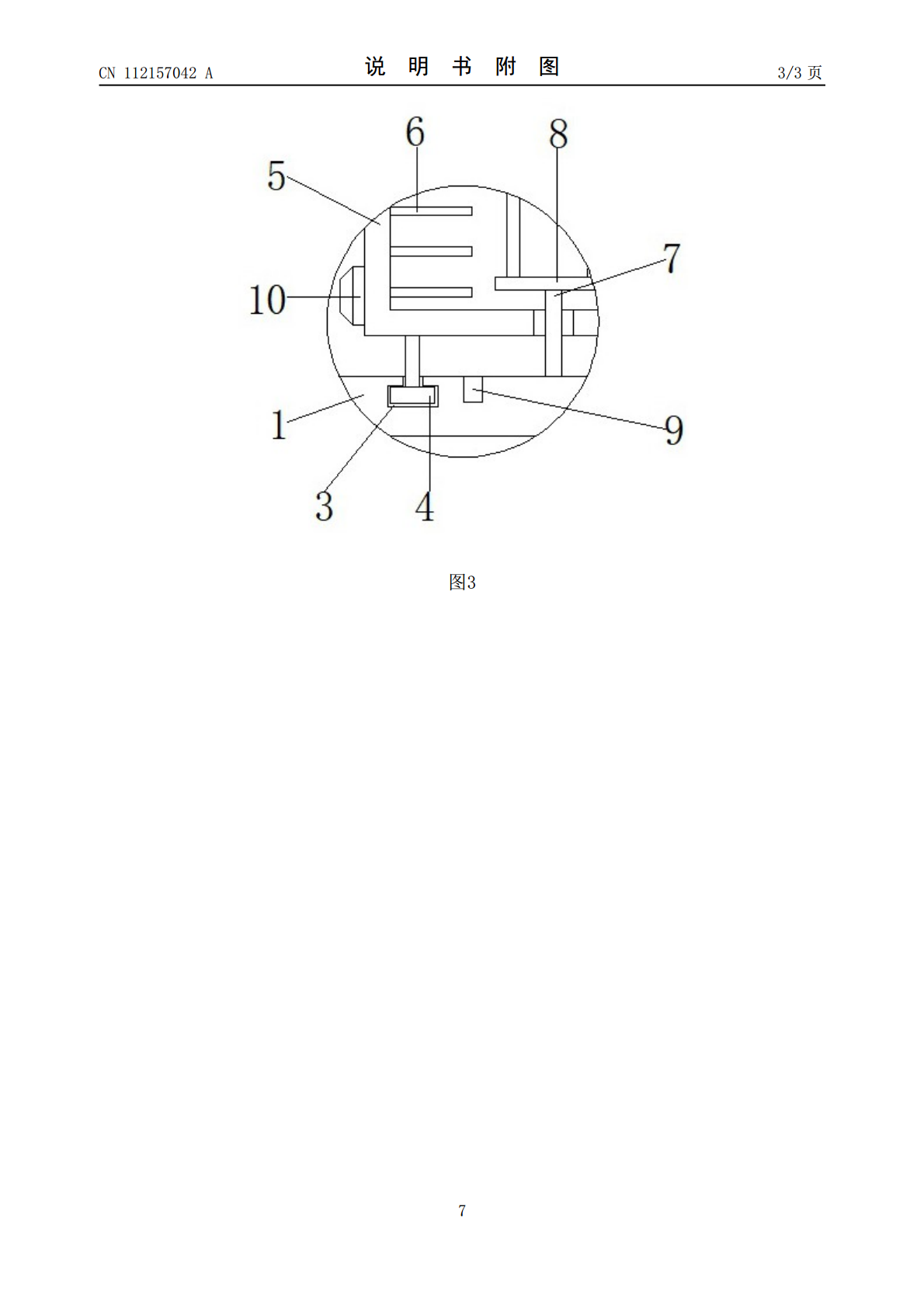

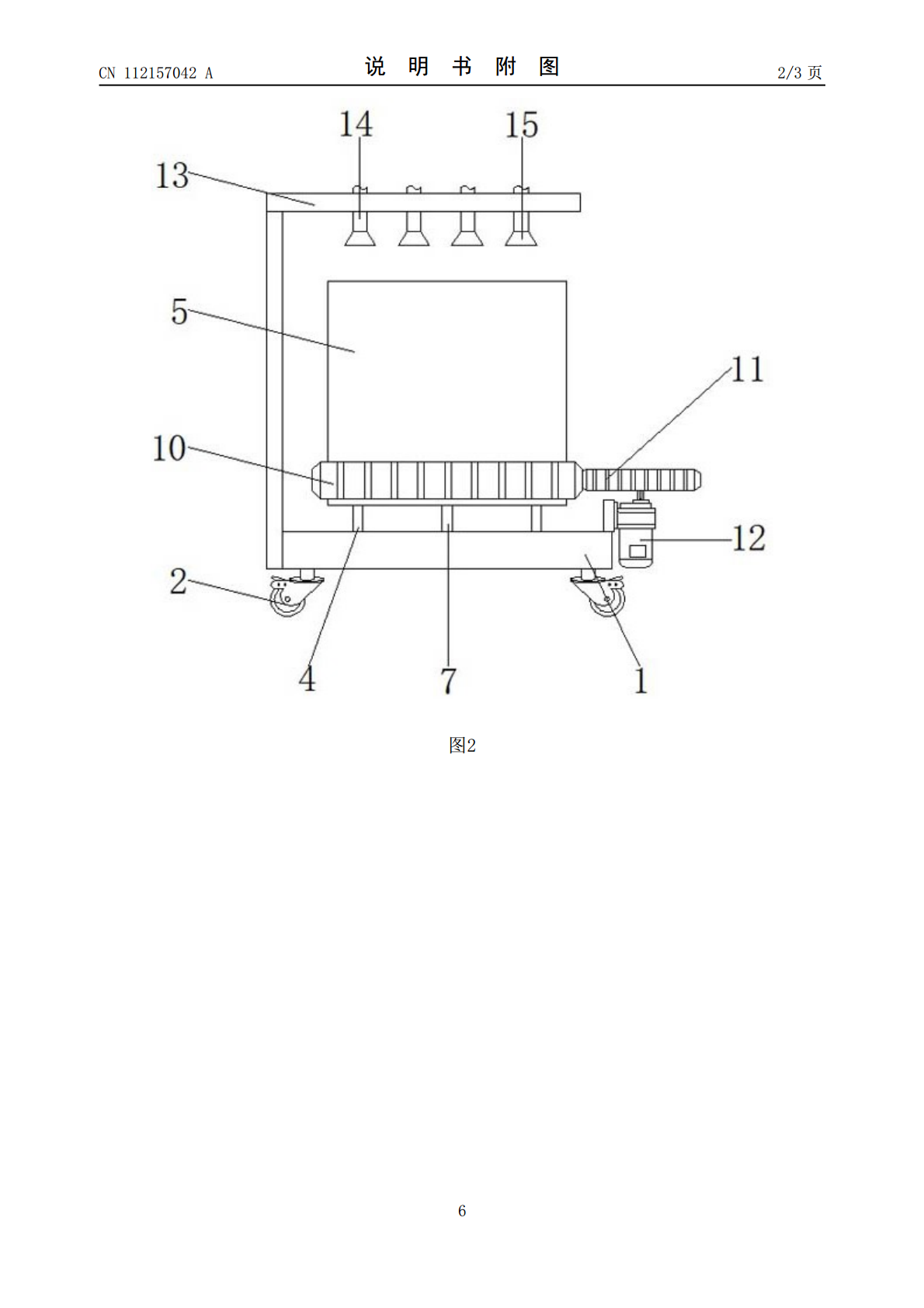

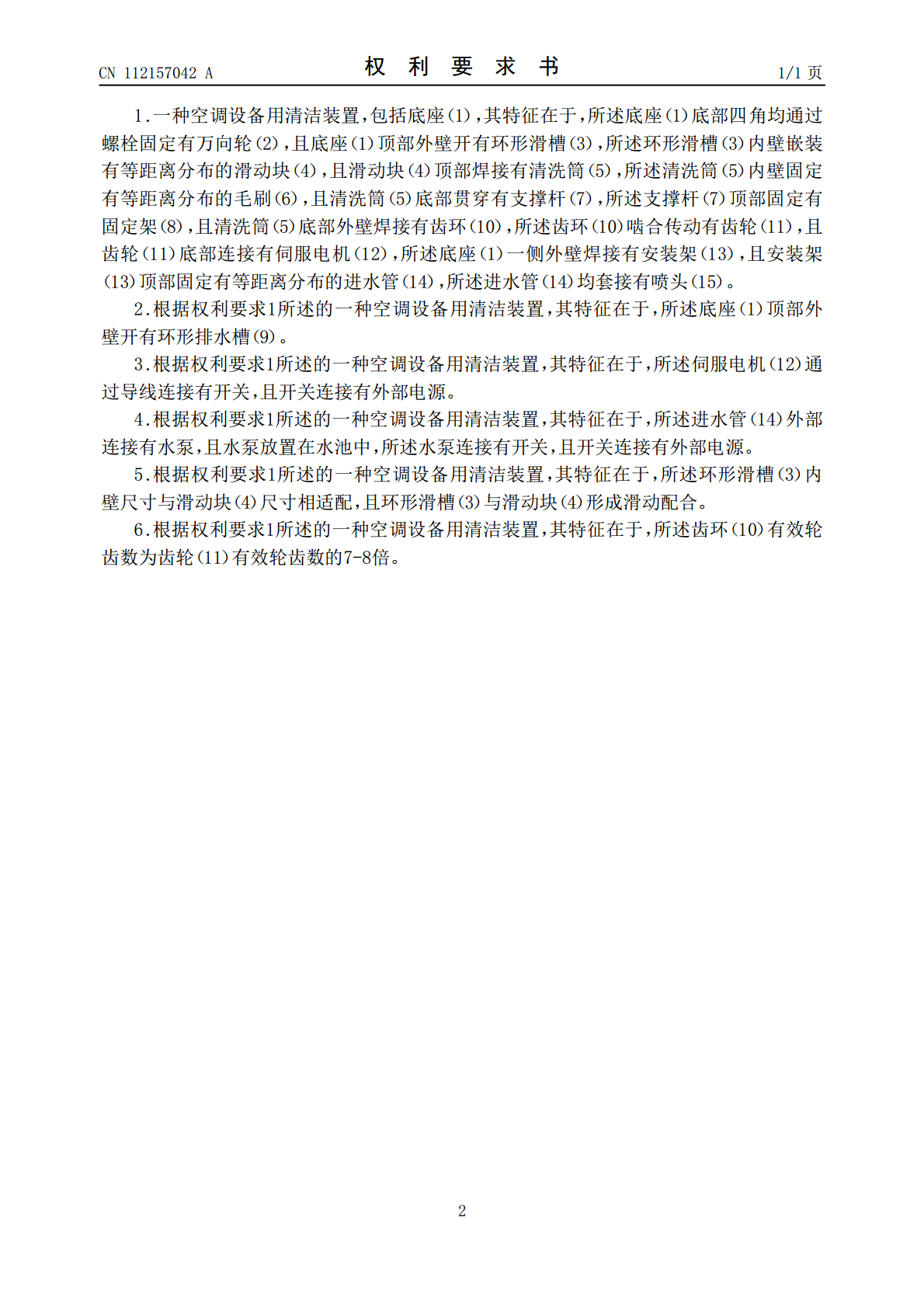

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112157042A(43)申请公布日2021.01.01(21)申请号202011015821.4(22)申请日2020.09.24(71)申请人湖南宏智暖通有限公司地址411100湖南省湘潭市岳塘区宝塔街道河东大道46号6号门面(72)发明人董俊宏(51)Int.Cl.B08B3/02(2006.01)B08B13/00(2006.01)权利要求书1页说明书2页附图3页(54)发明名称一种空调设备用清洁装置(57)摘要本发明公开了一种空调设备用清洁装置，包括底座，所述底座底部四角均通过螺栓固定有万向轮，且底座顶部外壁开有环形滑槽，所述环形滑槽内壁嵌装有等距离分布的滑动块，且滑动块顶部焊接有清洗筒，所述清洗筒内壁固定有等距离分布的毛刷，且清洗筒底部贯穿有支撑杆，支撑杆顶部固定有固定架，且清洗筒底部外壁焊接有齿环。本发明当空调设备放置在清洗筒内部的固定架上时，通过利用伺服电机带动齿轮转动，从而带动齿环旋转，让清洗筒可以不断的旋转，并且通过在安装架的顶部设置不断喷水的喷头，可以对空调设备进行打湿，从而可以提高装置的清洗效果，而清洗完毕之后的污水会从清洗筒底部的孔排出，并且会被环形排水槽截流，集中排出。CN112157042ACN112157042A权利要求书1/1页1.一种空调设备用清洁装置，包括底座（1），其特征在于，所述底座（1）底部四角均通过螺栓固定有万向轮（2），且底座（1）顶部外壁开有环形滑槽（3），所述环形滑槽（3）内壁嵌装有等距离分布的滑动块（4），且滑动块（4）顶部焊接有清洗筒（5），所述清洗筒（5）内壁固定有等距离分布的毛刷（6），且清洗筒（5）底部贯穿有支撑杆（7），所述支撑杆（7）顶部固定有固定架（8），且清洗筒（5）底部外壁焊接有齿环（10），所述齿环（10）啮合传动有齿轮（11），且齿轮（11）底部连接有伺服电机（12），所述底座（1）一侧外壁焊接有安装架（13），且安装架（13）顶部固定有等距离分布的进水管（14），所述进水管（14）均套接有喷头（15）。2.根据权利要求1所述的一种空调设备用清洁装置，其特征在于，所述底座（1）顶部外壁开有环形排水槽（9）。3.根据权利要求1所述的一种空调设备用清洁装置，其特征在于，所述伺服电机（12）通过导线连接有开关，且开关连接有外部电源。4.根据权利要求1所述的一种空调设备用清洁装置，其特征在于，所述进水管（14）外部连接有水泵，且水泵放置在水池中，所述水泵连接有开关，且开关连接有外部电源。5.根据权利要求1所述的一种空调设备用清洁装置，其特征在于，所述环形滑槽（3）内壁尺寸与滑动块（4）尺寸相适配，且环形滑槽（3）与滑动块（4）形成滑动配合。6.根据权利要求1所述的一种空调设备用清洁装置，其特征在于，所述齿环（10）有效轮齿数为齿轮（11）有效轮齿数的7-8倍。2CN112157042A说明书1/2页一种空调设备用清洁装置技术领域[0001]本发明涉及空调清洗技术领域，尤其涉及一种空调设备用清洁装置。背景技术[0002]随着我国城市建设的快速发展，多数商务楼内中央空调的使用率也越来越高，中央空调在使用一段时间后，空调风管系统内会积存的大量的灰尘及孳生各种病菌、霉菌等，因为这些原因由空调通风系统造成的室内空气污染占总污染的42％～53％，威胁人们的健康，还严重影响中央空调的使用寿命。因此为了能保证人们的健康安全，当我们在使用空调一段时间后，我们就需要对空调设备进行清洗，这样不仅能够有效降低空调内部细菌的滋生，还可以大大改善空调出风的质量，并且避免网孔堵塞，可以增加空调工作的效率，因此，我们现在亟需一种空调设备用清洁装置。发明内容[0003]本发明的目的是为了解决现有技术中存在的缺点，而提出的一种空调设备用清洁装置。[0004]为了实现上述目的，本发明采用了如下技术方案：一种空调设备用清洁装置，包括底座，所述底座底部四角均通过螺栓固定有万向轮，且底座顶部外壁开有环形滑槽，所述环形滑槽内壁嵌装有等距离分布的滑动块，且滑动块顶部焊接有清洗筒，所述清洗筒内壁固定有等距离分布的毛刷，且清洗筒底部贯穿有支撑杆，所述支撑杆顶部固定有固定架，且清洗筒底部外壁焊接有齿环，所述齿环啮合传动有齿轮，且齿轮底部连接有伺服电机，所述底座一侧外壁焊接有安装架，且安装架顶部固定有等距离分布的进水管，所述进水管均套接有喷头。[0005]优选地，所述底座顶部外壁开有环形排水槽。[0006]优选地，所述伺服电机通过导线连接有开关，且开关连接有外部电源。[0007]优选地，所述进水管外部连接有水泵，且水泵放置在水池中，所述水泵连接有开关，且开关连接有外部电源。[0008]优选地，所述环形滑槽内壁尺寸与滑动块尺寸相适配，且环
