一种绘画艺术用画板支架调节固定机构.pdf

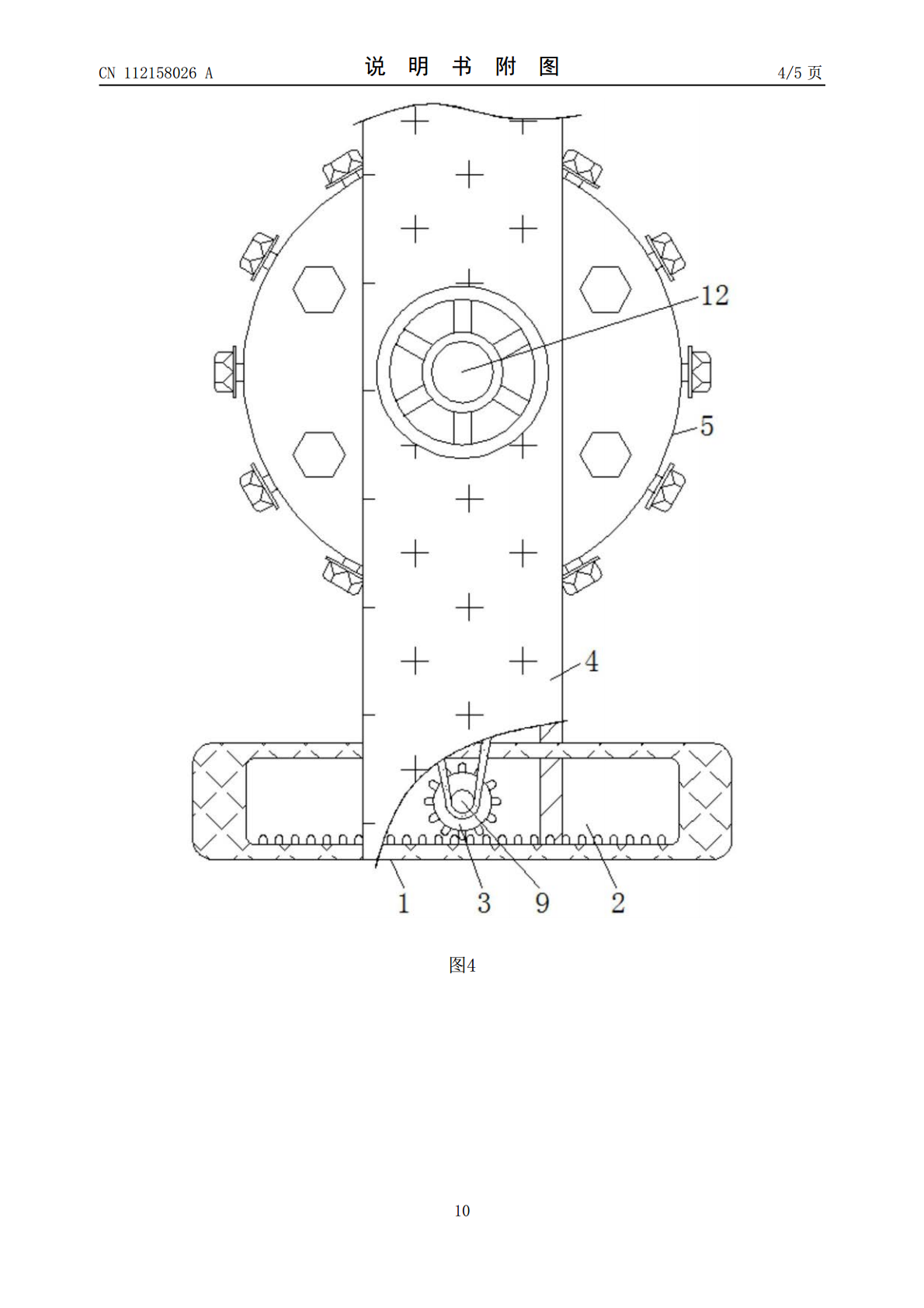

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112158026A(43)申请公布日2021.01.01(21)申请号202011033798.1(22)申请日2020.09.27(71)申请人广州叁玖玖文化传播工作室地址510500广东省广州市黄埔区广新路680号102室(72)发明人郭斯鑫(51)Int.Cl.B44D3/18(2006.01)权利要求书1页说明书4页附图5页(54)发明名称一种绘画艺术用画板支架调节固定机构(57)摘要本发明涉及绘画艺技术领域，且公开了一种绘画艺术用画板支架调节固定机构，包括支撑腿，所述支撑腿的内部开设有凹槽，所述凹槽的内部啮合连接有转动轮。该绘画艺术用画板支架调节固定机构，向上拉动拉杆，此时将绘画纸放置在压块底部的画板上，然后松开拉杆，使得压块固定住画板上的绘画纸，从而达到了快速安全的对绘画纸进行固定的效果。转动旋钮，使得压块左右运动，从而达到了可以针对不同宽度的绘画纸进行固定的效果。转动旋转盘，使得画板发生偏转，从而达到了根据绘画者的需求调节支架角度的效果。当画板发生偏转时，此时支撑腿在支撑杆内部的位置会发生改变，从而达到了防止因为画板倾斜而造成支架倾倒的效果。CN112158026ACN112158026A权利要求书1/1页1.一种绘画艺术用画板支架调节固定机构，包括支撑腿(1)，其特征在于：所述支撑腿(1)的内部开设有凹槽(2)，所述凹槽(2)的内部啮合连接有转动轮(3)，所述支撑腿(1)的外侧滑动连接有支撑杆(4)，所述支撑杆(4)的正面活动连接有圆盘(5)，所述圆盘(5)正面的右侧活动连接有连接杆一(6)，所述连接杆一(6)远离圆盘(5)的一侧活动连接有画板(7)，所述圆盘(5)正面的左侧活动连接有连接杆二(8)，所述转动轮(3)的背部固定连接有转动轴一(9)，所述转动轴一(9)的外侧传动连接有传送带(10)，所述传送带(10)远离转动轴一(9)的一侧传动连接有转动轴二(11)，所述转动轴二(11)的背部固定连接有旋转盘(12)，所述画板(7)的顶部固定连接有固定杆(71)，所述固定杆(71)的右侧活动连接有旋钮(72)，所述旋钮(72)的左侧固定连接有转动轴三(73)，所述转动轴三(73)远离旋钮(72)的一侧固定连接有锥齿轮一(74)，所述锥齿轮一(74)的外侧啮合连接有锥齿轮二(75)，所述锥齿轮二(75)的内部螺纹连接有螺纹杆(76)，所述螺纹杆(76)的顶部活动连接有拉杆(77)，所述拉杆(77)的底板固定连接有竖杆(78)，所述竖杆(78)的外侧套接有弹簧(79)，所述竖杆(78)远离拉杆(77)的一侧固定连接有压块(80)。2.根据权利要求1所述的一种绘画艺术用画板支架调节固定机构，其特征在于：所述凹槽(2)内部的底部固定连接有不少于十个圆柱，且这些圆柱与转动轮(3)的外侧啮合连接。3.根据权利要求1所述的一种绘画艺术用画板支架调节固定机构，其特征在于：所述支撑杆(4)的顶部与画板(7)的底部活动连接，所述画板(7)的顶部两侧结构中心对称。4.根据权利要求1所述的一种绘画艺术用画板支架调节固定机构，其特征在于：所述连接杆一(6)远离圆盘(5)的一侧活动连接在画板(7)右侧的底板，所述连接杆二(8)远离圆盘(5)的一侧活动连接在画板(7)左侧的底部，所述转动轴二(11)远离旋转盘(12)的一侧固定连接有圆盘(5)。5.根据权利要求1所述的一种绘画艺术用画板支架调节固定机构，其特征在于：所述锥齿轮二(75)的内部有与螺纹杆(76)的外侧相适配的螺纹，所述锥齿轮二(75)的右侧与固定杆(71)的左侧活动连接。6.根据权利要求1所述的一种绘画艺术用画板支架调节固定机构，其特征在于：所述弹簧(79)的两端分别固定连接在螺纹杆(76)的底部和压块(80)的顶部，所述竖杆(78)的外侧活动连接在螺纹杆(76)的内部。7.根据权利要求1所述的一种绘画艺术用画板支架调节固定机构，其特征在于：所述压块(80)的底部与画板(7)的顶部活动连接。2CN112158026A说明书1/4页一种绘画艺术用画板支架调节固定机构技术领域[0001]本发明涉及绘画艺技术领域，具体为一种绘画艺术用画板支架调节固定机构。背景技术[0002]在进行绘画过程中，常需要使用到画板，在使用画板绘画时，需要将画板进行固定，但是现有的画板支架在对画板上的纸张进行固定时，通常采用大头钉或者胶带固定，这两种固定方式很容易损坏画纸，造成画纸的浪费，导致了人力物力的浪费，且现有的画板支架多为固定结构，在使用过程中无法进行角度调节，使得绘画者需要不停的挪动身体进行绘画，严重影响了绘画的效率，而如何快速安全的对绘画纸进行固定和根据绘画者的需求调节支架的角度成为了一个重要的问题，因此我们提出了一种
