一种用于光伏组件的调节机构及其使用方法.pdf

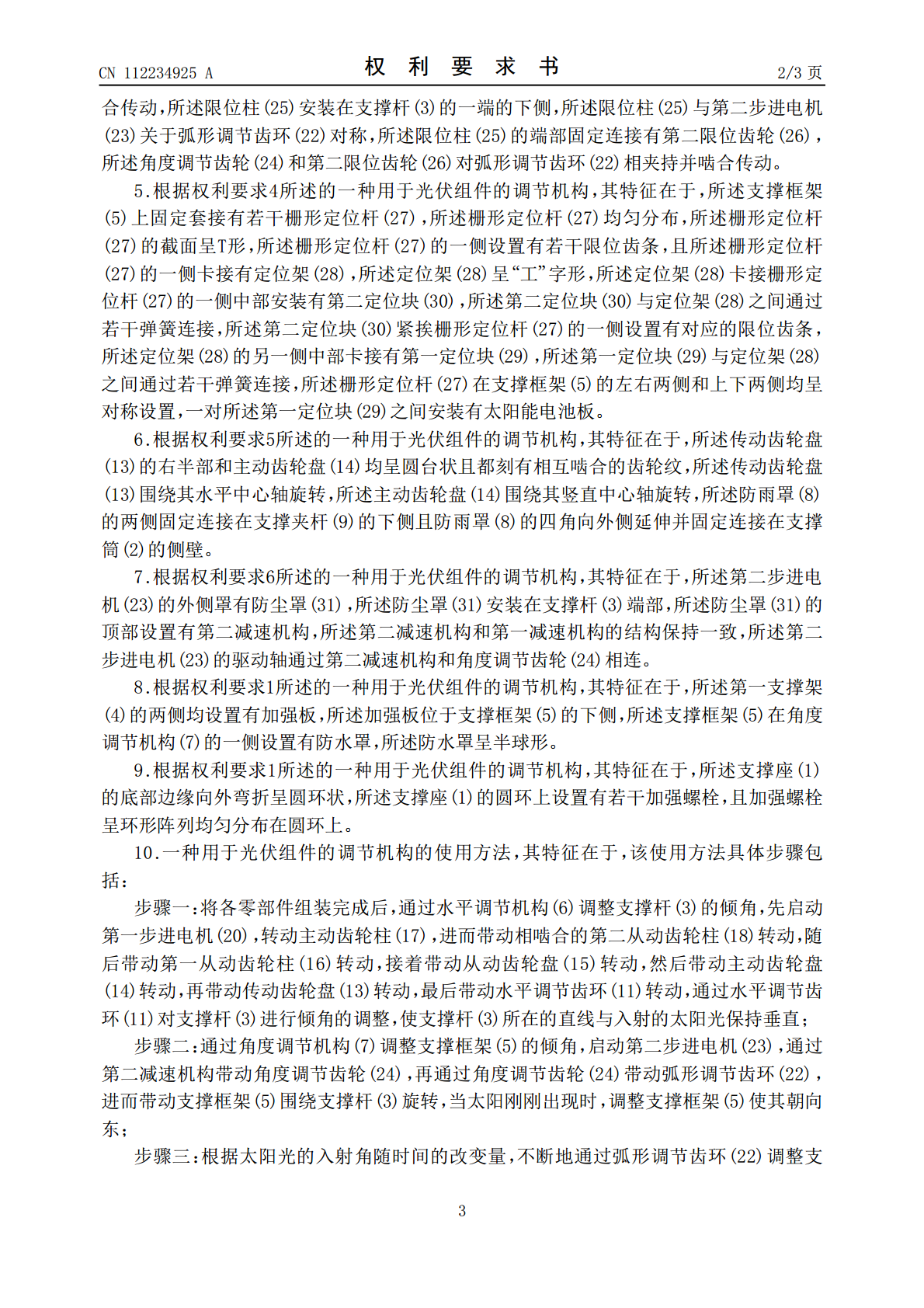

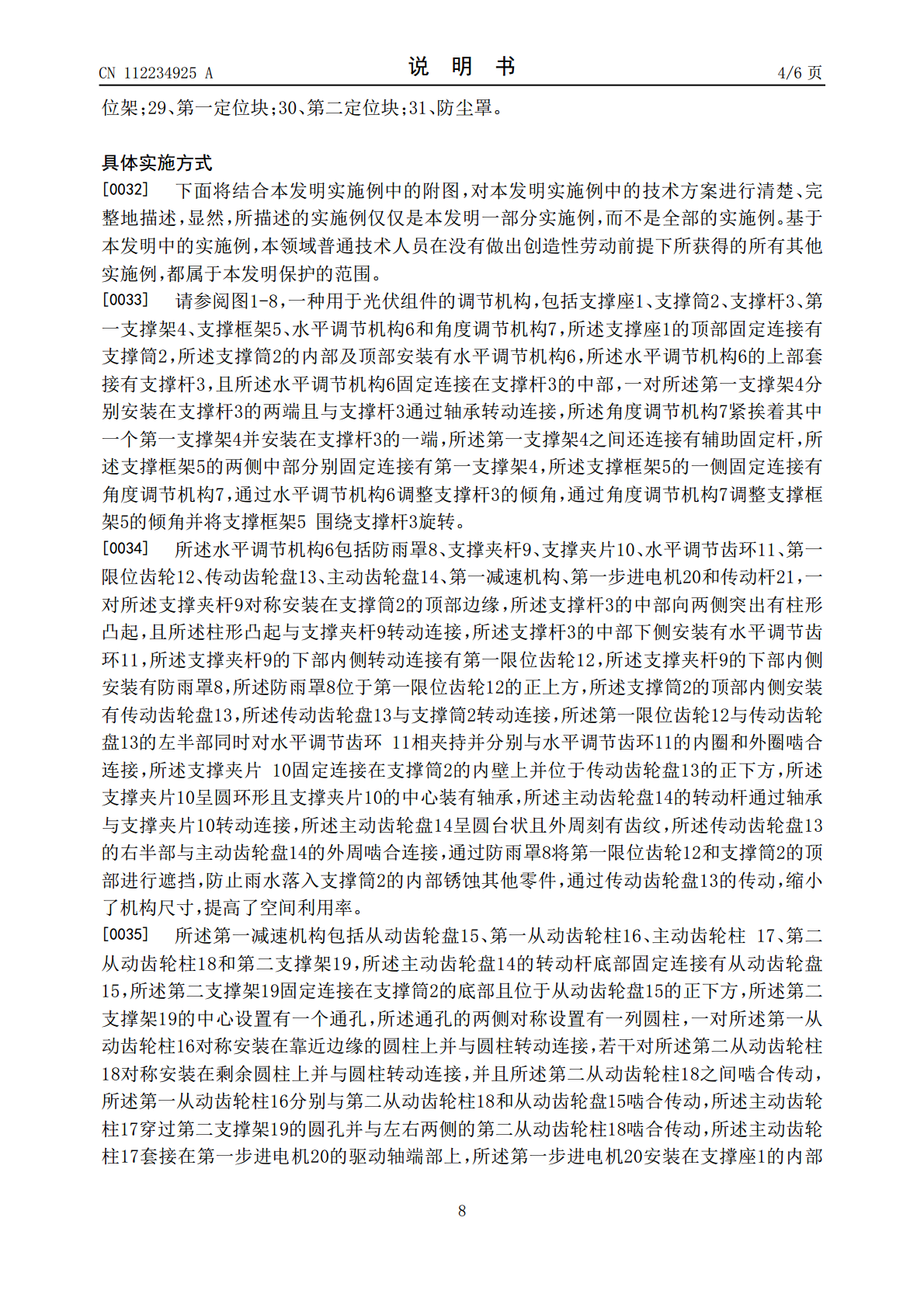

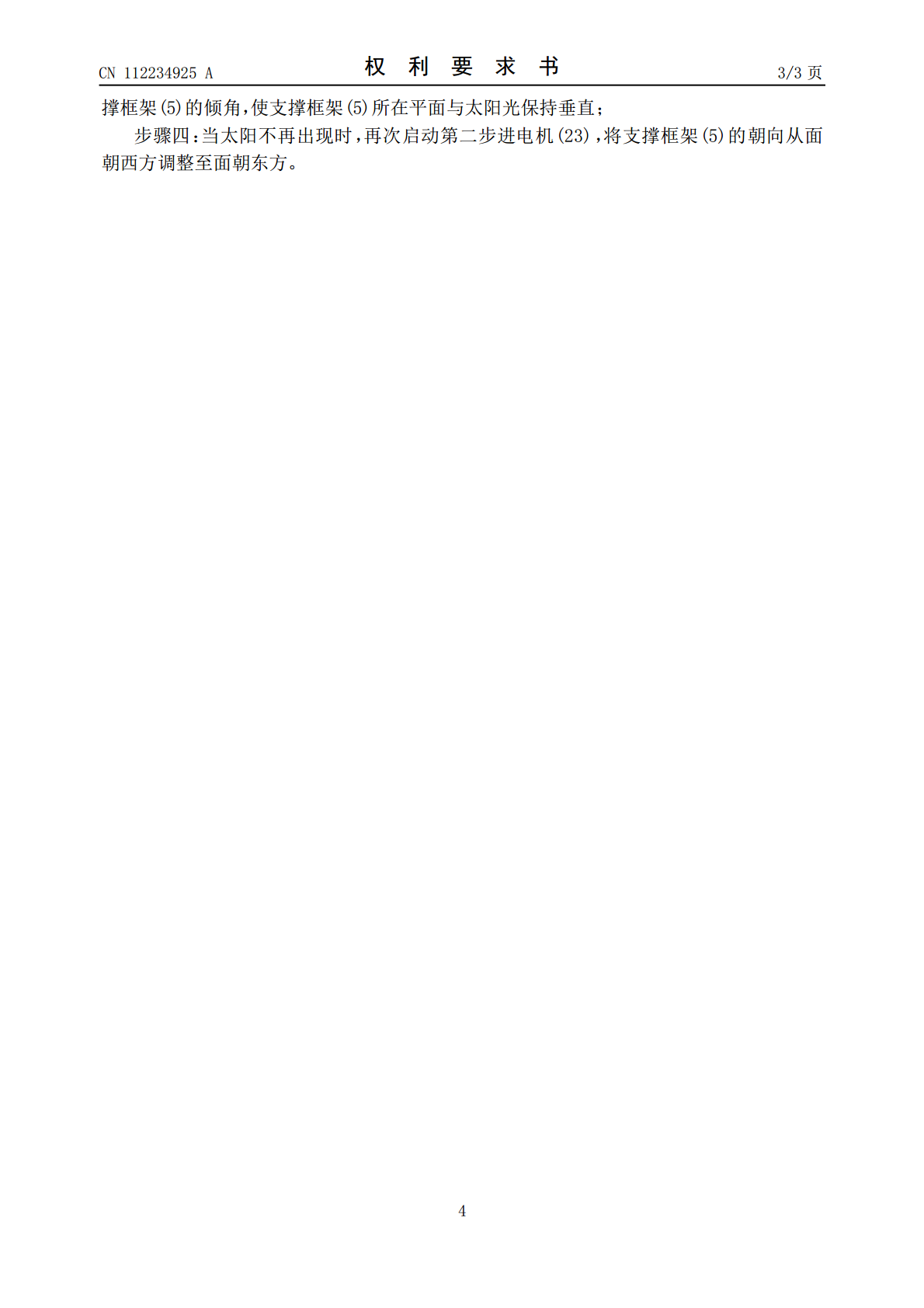

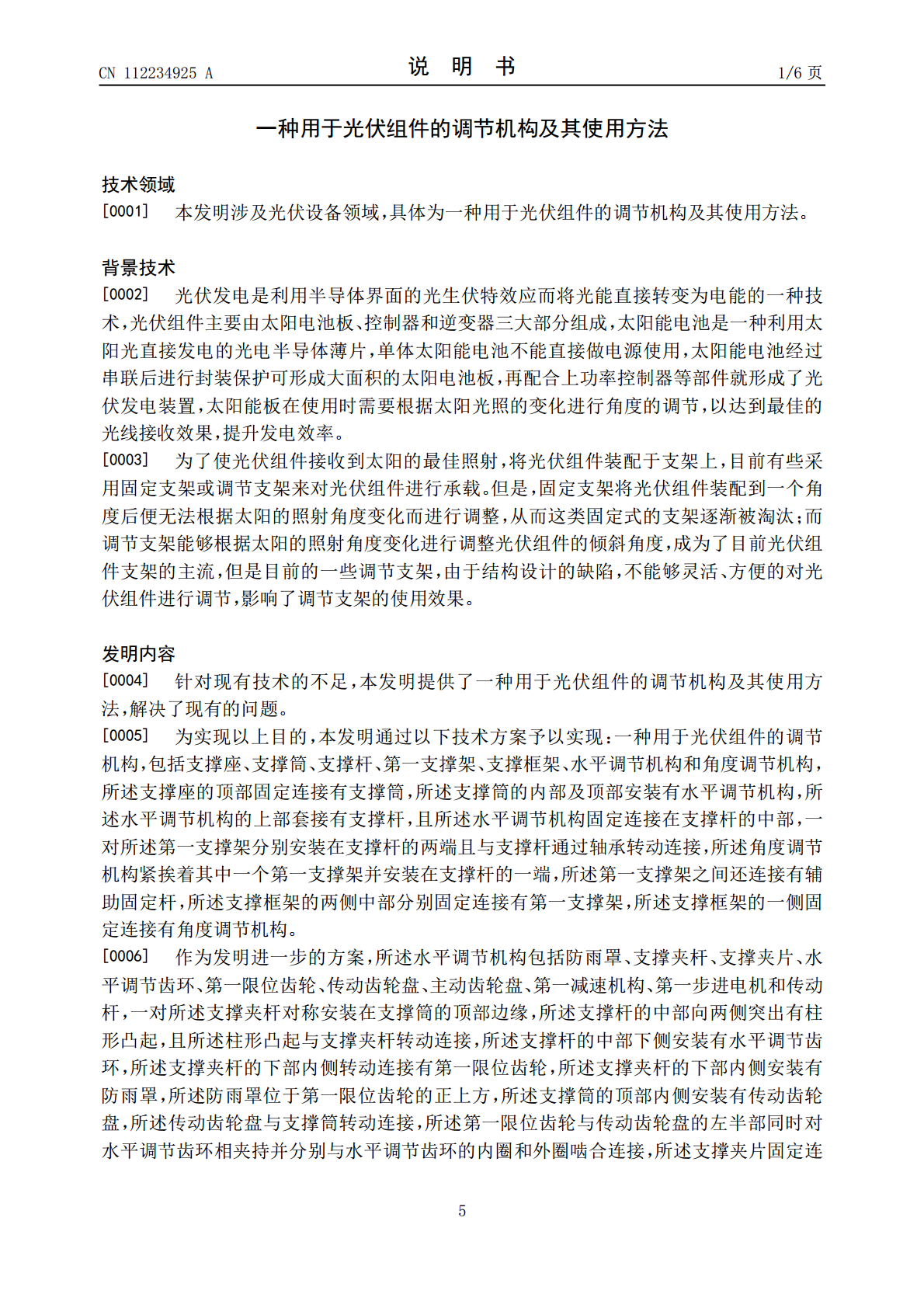

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112234925A(43)申请公布日2021.01.15(21)申请号202011157645.8(22)申请日2020.10.26(71)申请人江苏明耀光伏科技有限公司地址213000江苏省常州市武进区礼嘉镇新辰村(72)发明人施郁峰俞霖王渊(74)专利代理机构合肥正则元起专利代理事务所(普通合伙)34160代理人刘生昕(51)Int.Cl.H02S20/32(2014.01)权利要求书3页说明书6页附图6页(54)发明名称一种用于光伏组件的调节机构及其使用方法(57)摘要本发明公开了一种用于光伏组件的调节机构及其使用方法，包括支撑座、支撑筒、支撑杆、第一支撑架、支撑框架、水平调节机构和角度调节机构，所述水平调节机构包括防雨罩、支撑夹杆、支撑夹片、水平调节齿环、第一限位齿轮、传动齿轮盘、主动齿轮盘、第一减速机构、第一步进电机和传动杆，所述第一减速机构包括从动齿轮盘、第一从动齿轮柱、主动齿轮柱、第二从动齿轮柱和第二支撑架，所述角度调节机构包括弧形调节齿环、第二步进电机、角度调节齿轮、限位柱和第二限位齿轮，所述支撑框架上固定套接有若干栅形定位杆，通过水平调节机构调整支撑杆的倾角，从而将机构的倾角调整为最适角度，使太阳能电池板始终处于最大转换效率。CN112234925ACN112234925A权利要求书1/3页1.一种用于光伏组件的调节机构，其特征在于，包括支撑座(1)、支撑筒(2)、支撑杆(3)、第一支撑架(4)、支撑框架(5)、水平调节机构(6)和角度调节机构(7)，所述支撑座(1)的顶部固定连接有支撑筒(2)，所述支撑筒(2)的内部及顶部安装有水平调节机构(6)，所述水平调节机构(6)的上部套接有支撑杆(3)，且所述水平调节机构(6)固定连接在支撑杆(3)的中部，一对所述第一支撑架(4)分别安装在支撑杆(3)的两端且与支撑杆(3)转动连接，所述角度调节机构(7)紧挨着其中一个第一支撑架(4)并安装在支撑杆(3)的一端，所述第一支撑架(4)之间还连接有辅助固定杆，所述支撑框架(5)的两侧中部分别固定连接有第一支撑架(4)，所述支撑框架(5)的一侧固定连接有角度调节机构(7)。2.根据权利要求1所述的一种用于光伏组件的调节机构，其特征在于，所述水平调节机构(6)包括防雨罩(8)、支撑夹杆(9)、支撑夹片(10)、水平调节齿环(11)、第一限位齿轮(12)、传动齿轮盘(13)、主动齿轮盘(14)、第一减速机构、第一步进电机(20)和传动杆(21)，一对所述支撑夹杆(9)对称安装在支撑筒(2)的顶部边缘，所述支撑杆(3)的中部向两侧突出有柱形凸起，且所述柱形凸起与支撑夹杆(9)转动连接，所述支撑杆(3)的中部下侧安装有水平调节齿环(11)，所述支撑夹杆(9)的下部内侧转动连接有第一限位齿轮(12)，所述支撑夹杆(9)的下部内侧安装有防雨罩(8)，所述防雨罩(8)位于第一限位齿轮(12)的正上方，所述支撑筒(2)的顶部内侧安装有传动齿轮盘(13)，所述传动齿轮盘(13)与支撑筒(2)转动连接，所述第一限位齿轮(12)与传动齿轮盘(13)的左半部同时对水平调节齿环(11)相夹持并分别与水平调节齿环(11)的内圈和外圈啮合连接，所述支撑夹片(10)固定连接在支撑筒(2)的内壁上并位于传动齿轮盘(13)的正下方，所述支撑夹片(10)呈圆环形且支撑夹片(10)的中心装有轴承，所述主动齿轮盘(14)的转动杆通过轴承与支撑夹片(10)转动连接，所述主动齿轮盘(14)呈圆台状且外周刻有齿纹，所述传动齿轮盘(13)的右半部与主动齿轮盘(14)的外周啮合连接。3.根据权利要求2所述的一种用于光伏组件的调节机构，其特征在于，所述第一减速机构包括从动齿轮盘(15)、第一从动齿轮柱(16)、主动齿轮柱(17)、第二从动齿轮柱(18)和第二支撑架(19)，所述主动齿轮盘(14)的转动杆底部固定连接有从动齿轮盘(15)，所述第二支撑架(19)固定连接在支撑筒(2)的底部且位于从动齿轮盘(15)的正下方，所述第二支撑架(19)的中心设置有一个通孔，所述通孔的两侧对称设置有一列圆柱，一对所述第一从动齿轮柱(16)对称安装在靠近边缘的圆柱上并与圆柱转动连接，若干对所述第二从动齿轮柱(18)对称安装在剩余圆柱上并与圆柱转动连接，并且所述第二从动齿轮柱(18)之间啮合传动，所述第一从动齿轮柱(16)分别与第二从动齿轮柱(18)和从动齿轮盘(15)啮合传动，所述主动齿轮柱(17)穿过第二支撑架(19)的圆孔并与左右两侧的第二从动齿轮柱(18)啮合传动，所述主动齿轮柱(17)套接在第一步进电机(20)的驱动轴端部上，所述第一步进电机(20)安装在支撑座(1)的内部且位于第二支撑架(19)的正下方
