一种室外植物栽培装置.pdf

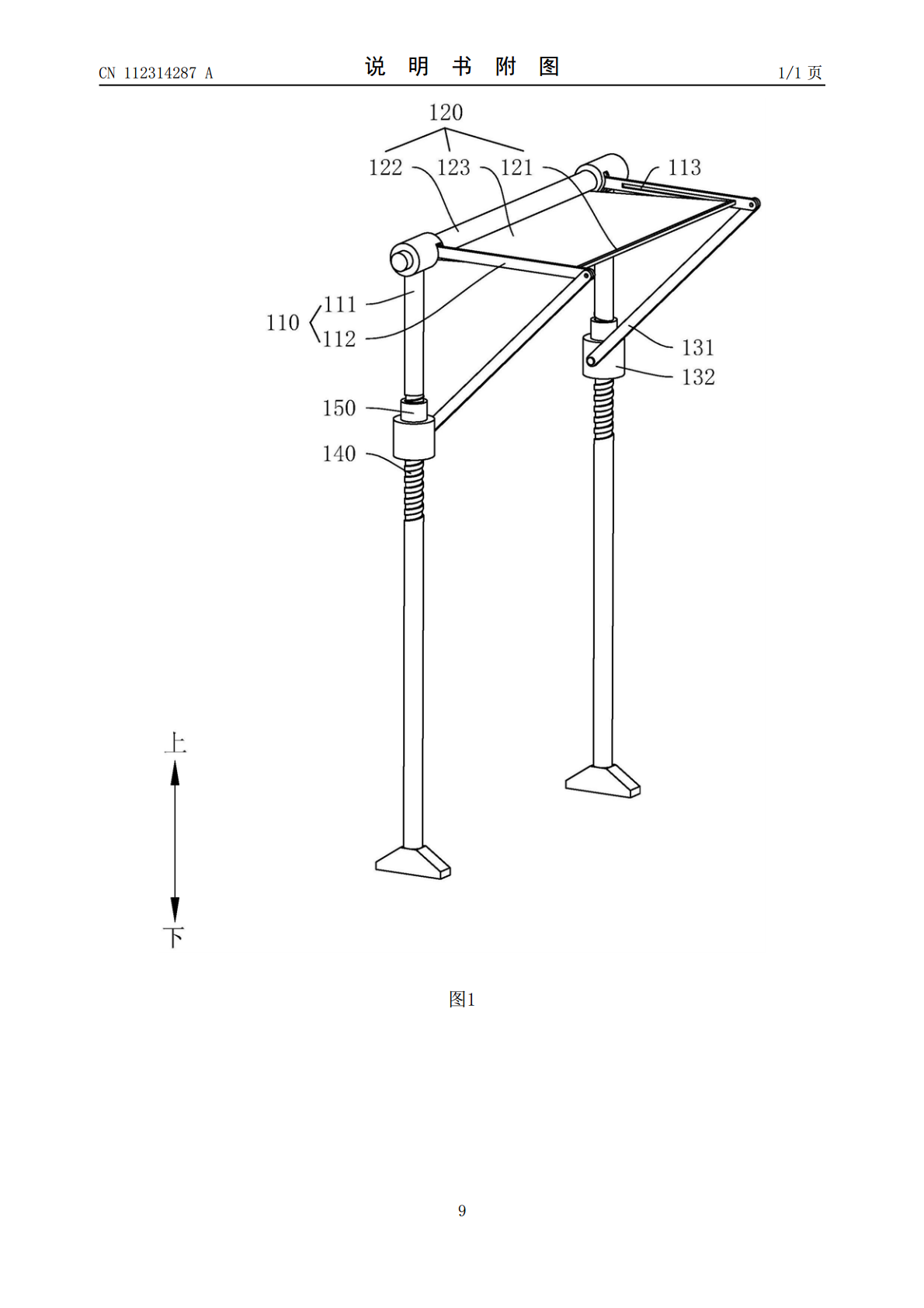

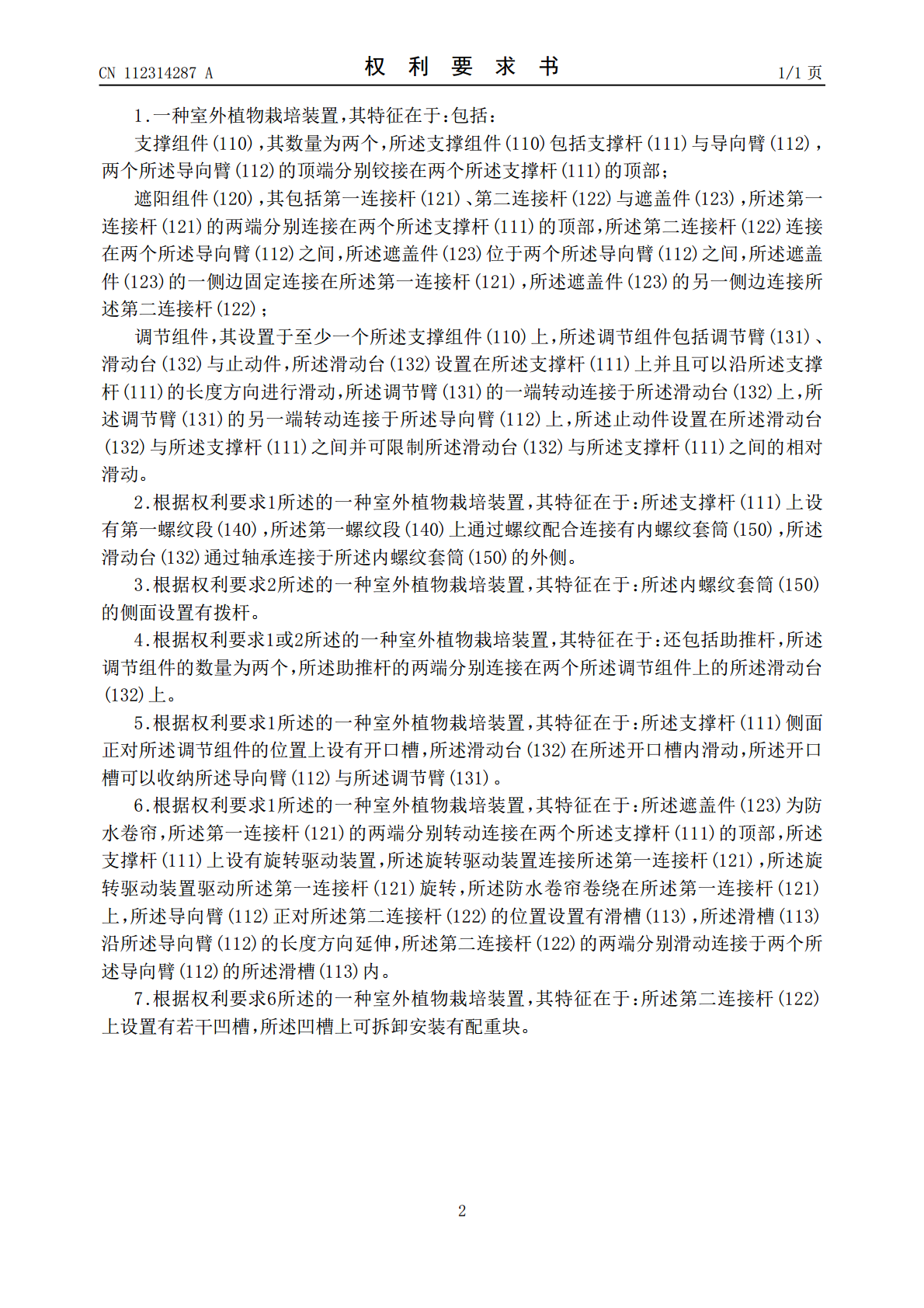

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112314287A(43)申请公布日2021.02.05(21)申请号202011155809.3(22)申请日2020.10.26(71)申请人佛山科学技术学院地址528000广东省佛山市南海区狮山镇广云路33号(72)发明人王茜萍聂呈荣(74)专利代理机构广州嘉权专利商标事务所有限公司44205代理人甘永恒(51)Int.Cl.A01G13/02(2006.01)权利要求书1页说明书6页附图1页(54)发明名称一种室外植物栽培装置(57)摘要本发明公开了一种室外植物栽培装置，包括支撑组件，其数量为两个，支撑组件包括支撑杆与导向臂，两个导向臂的顶端分别铰接在两个支撑杆的顶部；遮阳组件，其包括第一连接杆、第二连接杆与遮盖件，第一连接杆的两端分别连接在两个支撑杆的顶部，第二连接杆连接在两个导向臂之间，遮盖件位于两个导向臂之间，遮盖件的一侧边固定连接在第一连接杆，遮盖件的另一侧边连接第二连接杆；调节组件，其设置于至少一个支撑组件上，调节滑动台的在支撑杆上滑动的位置，从而调节遮盖的角度，使得可以对不同的地形或天气进行适应调节，结构简单，无需相应拆装工具的使用，调节方便，当需要收回时，调节臂和导向臂可以同时收回，提高美观度。CN112314287ACN112314287A权利要求书1/1页1.一种室外植物栽培装置，其特征在于：包括：支撑组件(110)，其数量为两个，所述支撑组件(110)包括支撑杆(111)与导向臂(112)，两个所述导向臂(112)的顶端分别铰接在两个所述支撑杆(111)的顶部；遮阳组件(120)，其包括第一连接杆(121)、第二连接杆(122)与遮盖件(123)，所述第一连接杆(121)的两端分别连接在两个所述支撑杆(111)的顶部，所述第二连接杆(122)连接在两个所述导向臂(112)之间，所述遮盖件(123)位于两个所述导向臂(112)之间，所述遮盖件(123)的一侧边固定连接在所述第一连接杆(121)，所述遮盖件(123)的另一侧边连接所述第二连接杆(122)；调节组件，其设置于至少一个所述支撑组件(110)上，所述调节组件包括调节臂(131)、滑动台(132)与止动件，所述滑动台(132)设置在所述支撑杆(111)上并且可以沿所述支撑杆(111)的长度方向进行滑动，所述调节臂(131)的一端转动连接于所述滑动台(132)上，所述调节臂(131)的另一端转动连接于所述导向臂(112)上，所述止动件设置在所述滑动台(132)与所述支撑杆(111)之间并可限制所述滑动台(132)与所述支撑杆(111)之间的相对滑动。2.根据权利要求1所述的一种室外植物栽培装置，其特征在于：所述支撑杆(111)上设有第一螺纹段(140)，所述第一螺纹段(140)上通过螺纹配合连接有内螺纹套筒(150)，所述滑动台(132)通过轴承连接于所述内螺纹套筒(150)的外侧。3.根据权利要求2所述的一种室外植物栽培装置，其特征在于：所述内螺纹套筒(150)的侧面设置有拨杆。4.根据权利要求1或2所述的一种室外植物栽培装置，其特征在于：还包括助推杆，所述调节组件的数量为两个，所述助推杆的两端分别连接在两个所述调节组件上的所述滑动台(132)上。5.根据权利要求1所述的一种室外植物栽培装置，其特征在于：所述支撑杆(111)侧面正对所述调节组件的位置上设有开口槽，所述滑动台(132)在所述开口槽内滑动，所述开口槽可以收纳所述导向臂(112)与所述调节臂(131)。6.根据权利要求1所述的一种室外植物栽培装置，其特征在于：所述遮盖件(123)为防水卷帘，所述第一连接杆(121)的两端分别转动连接在两个所述支撑杆(111)的顶部，所述支撑杆(111)上设有旋转驱动装置，所述旋转驱动装置连接所述第一连接杆(121)，所述旋转驱动装置驱动所述第一连接杆(121)旋转，所述防水卷帘卷绕在所述第一连接杆(121)上，所述导向臂(112)正对所述第二连接杆(122)的位置设置有滑槽(113)，所述滑槽(113)沿所述导向臂(112)的长度方向延伸，所述第二连接杆(122)的两端分别滑动连接于两个所述导向臂(112)的所述滑槽(113)内。7.根据权利要求6所述的一种室外植物栽培装置，其特征在于：所述第二连接杆(122)上设置有若干凹槽，所述凹槽上可拆卸安装有配重块。2CN112314287A说明书1/6页一种室外植物栽培装置技术领域[0001]本发明涉及遮阳装置领域，特别涉及一种室外植物栽培装置。背景技术[0002]垂吊植物大多只能在室内观赏，若是将之置于室外栽培，植物生长需要阳光，但是垂吊植物又比较脆弱，容易在暴晒、暴雨、冰雹等天气情况下造成损害，所以一般都设置可开合的遮阳棚对
