一种林业生态管护防虫装置.pdf

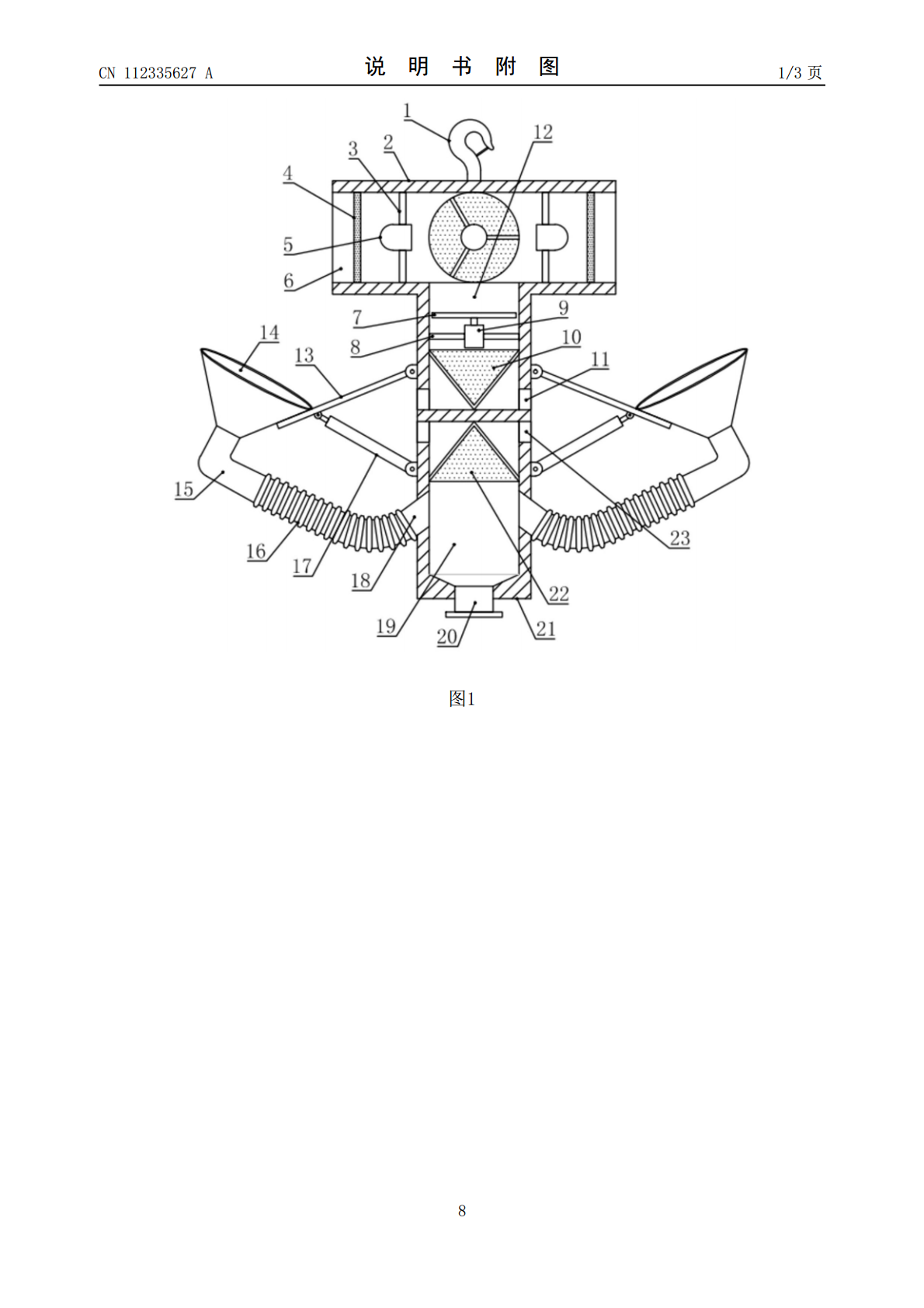

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112335627A(43)申请公布日2021.02.09(21)申请号202011360844.9(22)申请日2020.11.27(71)申请人张勇地址462000河南省漯河市长江路103号源汇区农业农村局(72)发明人张勇朱红涛尚慧珍闫志轩朱亚娟赵淑霞丁攀超苏凌燕田延华李红伟张向阳(74)专利代理机构北京艾皮专利代理有限公司11777代理人马小辉(51)Int.Cl.A01M1/08(2006.01)A01M1/22(2006.01)B08B5/02(2006.01)权利要求书2页说明书4页附图3页(54)发明名称一种林业生态管护防虫装置(57)摘要本发明涉及林业防虫技术领域，具体是一种林业生态管护防虫装置，包括多通主管和安装筒体，所述多通主管的下侧安装有安装筒体，多通主管的第一空腔内安装有电网和诱虫灯，安装筒体的第二空腔内安装有通风组件，安装筒体的外侧周向分布铰接设有多根与第一空腔对应的支撑杆，支撑杆上安装固定有能够对第一空腔的外端进行密封罩设的导虫罩，导虫罩的下端依次通过L形导管、弹性伸缩波纹管和排虫管连接，排虫管与安装筒体的第三空腔连通，支撑杆的下侧还铰接设有伸缩缸，伸缩缸的另一端铰接于安装筒体上。本发明能够进行多向的昆虫引诱杀灭，且捕虫效果好，还能够进行昆虫的清除收集，保证了装置长久稳定高效的工作，值得推广。CN112335627ACN112335627A权利要求书1/2页1.一种林业生态管护防虫装置，包括多通主管（2）和安装筒体（21），其特征在于：所述多通主管（2）的下侧安装有安装筒体（21），安装筒体（21）的上部和下部分别开设有第二空腔（12）和第三空腔（19），所述多通主管（2）内周向分布设有多个与第二空腔（12）上端连通的第一空腔（6）；所述第一空腔（6）内安装有电网（4），电网（4）内侧的第一空腔（6）内通过诱虫灯支杆（3）支撑固定有诱虫灯（5）；所述第二空腔（12）内安装有通风组件，且所述通风组件用于将第一空腔（6）内的空气向第二空腔（12）输送，或者将第二空腔（12）内的空气向第一空腔（6）输送，安装筒体（21）的侧壁上开设有多个与第二空腔（12）底部连通的上通气孔（11）；所述安装筒体（21）的外侧周向分布铰接设有多根与第一空腔（6）对应的支撑杆（13），支撑杆（13）上安装固定有能够对第一空腔（6）的外端进行密封罩设的导虫罩（14），导虫罩（14）的下端连接有L形导管（15），L形导管（15）通过弹性伸缩波纹管（16）与排虫管（18）连接，排虫管（18）安装于安装筒体（21）下部的侧壁上，且所述排虫管（18）与第三空腔（19）的上部连通；所述支撑杆（13）的下侧还铰接设有伸缩缸（17），伸缩缸（17）的另一端铰接于安装筒体（21）上；所述安装筒体（21）的侧壁上还开设有多个与第三空腔（19）顶部连通的下通气孔（23）；所述通风组件下侧的第二空腔（12）内还安装有上挡网（10），上挡网（10）为上大下小的锥形结构，上挡网（10）的上端与第二空腔（12）的侧面腔壁密封固定，上挡网（10）的下端固定于第二空腔（12）的底部中间位置，且所述上通气孔（11）与上挡网（10）的外侧空间连通。2.根据权利要求1所述的林业生态管护防虫装置，其特征在于，所述多通主管（2）为四分支多通管，第一空腔（6）的截面为圆形，多个第一空腔（6）的内端互相连通，且多个第一空腔（6）的内端还与第二空腔（12）的顶部连通；所述诱虫灯（5）通过周向分布设置的多根诱虫灯支杆（3）支撑固定于第一空腔（6）的中部。3.根据权利要求2所述的林业生态管护防虫装置，其特征在于，所述安装筒体（21）垂直于多通主管（2）所在的平面设置，且所述第二空腔（12）和第三空腔（19）的截面均呈圆形状，多个第一空腔（6）的内端均与第二空腔（12）的顶部连通。4.根据权利要求1所述的林业生态管护防虫装置，其特征在于，所述通风组件包括有扇叶（7）、电机支杆（8）和伺服电机（9）；所述伺服电机（9）通过周向分布设置的多根电机支杆（8）支撑固定于第二空腔（12）的上部中间位置，伺服电机（9）的输出轴上安装有扇叶（7）。5.根据权利要求2-4任一项所述的林业生态管护防虫装置，其特征在于，所述导虫罩（14）为锥形结构，弹性伸缩波纹管（16）的内壁为平滑设置，所述排虫管（18）为靠近安装筒体（21）的一端向上倾斜设置。6.根据权利要求5所述的林业生态管护防虫装置，其特征在于，所述第三空腔（19）的上部还安装有下挡网（22），下挡网（22）为上小下大的锥形结构，下挡网（22）的上端与第三空腔（19）的顶部中间连接固定，下挡网（22）的下端与第三空腔（19）的侧面腔壁密封固定，且所述下通气孔（2
