一种用于茶叶护理的高效除虫装置.pdf

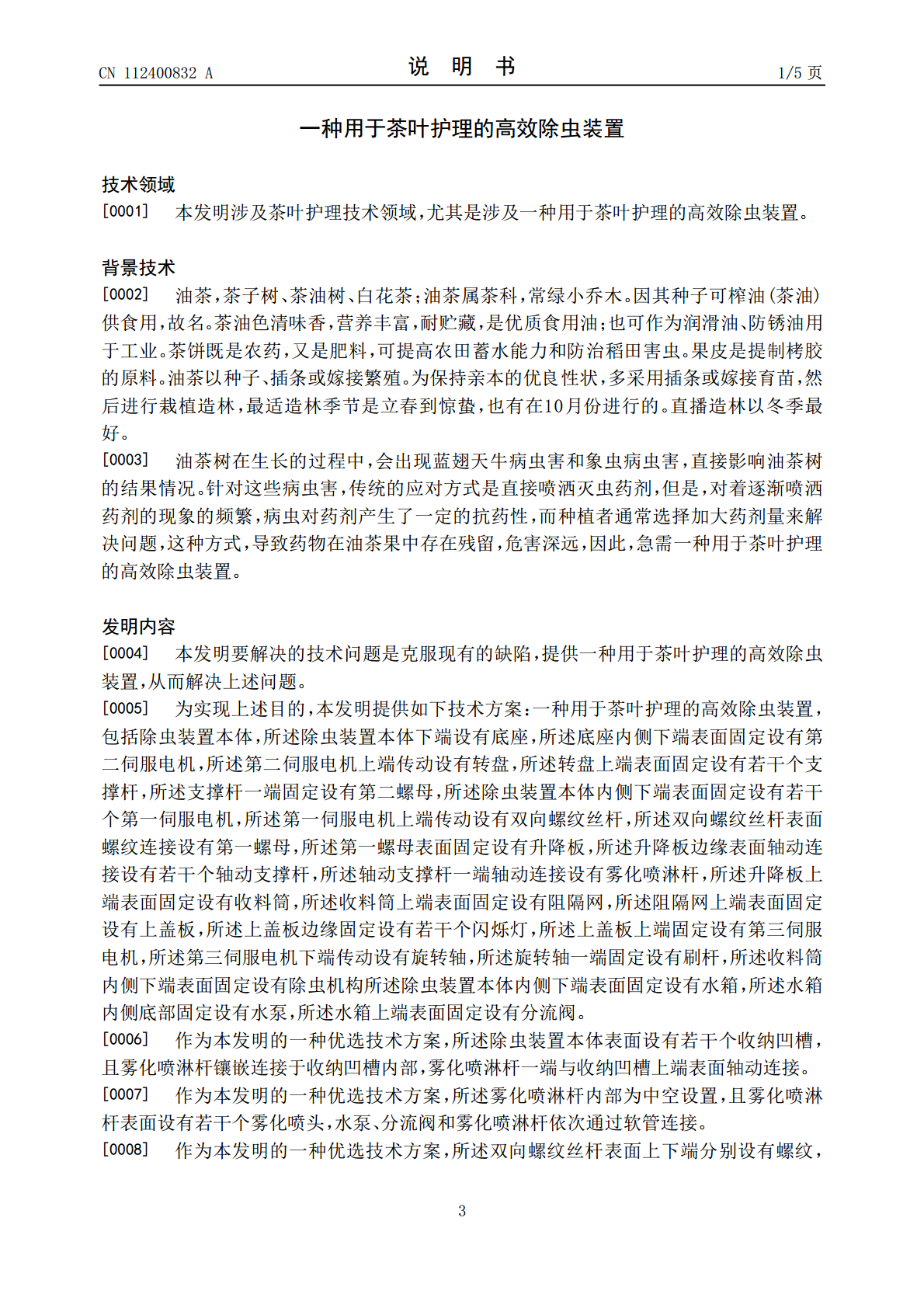

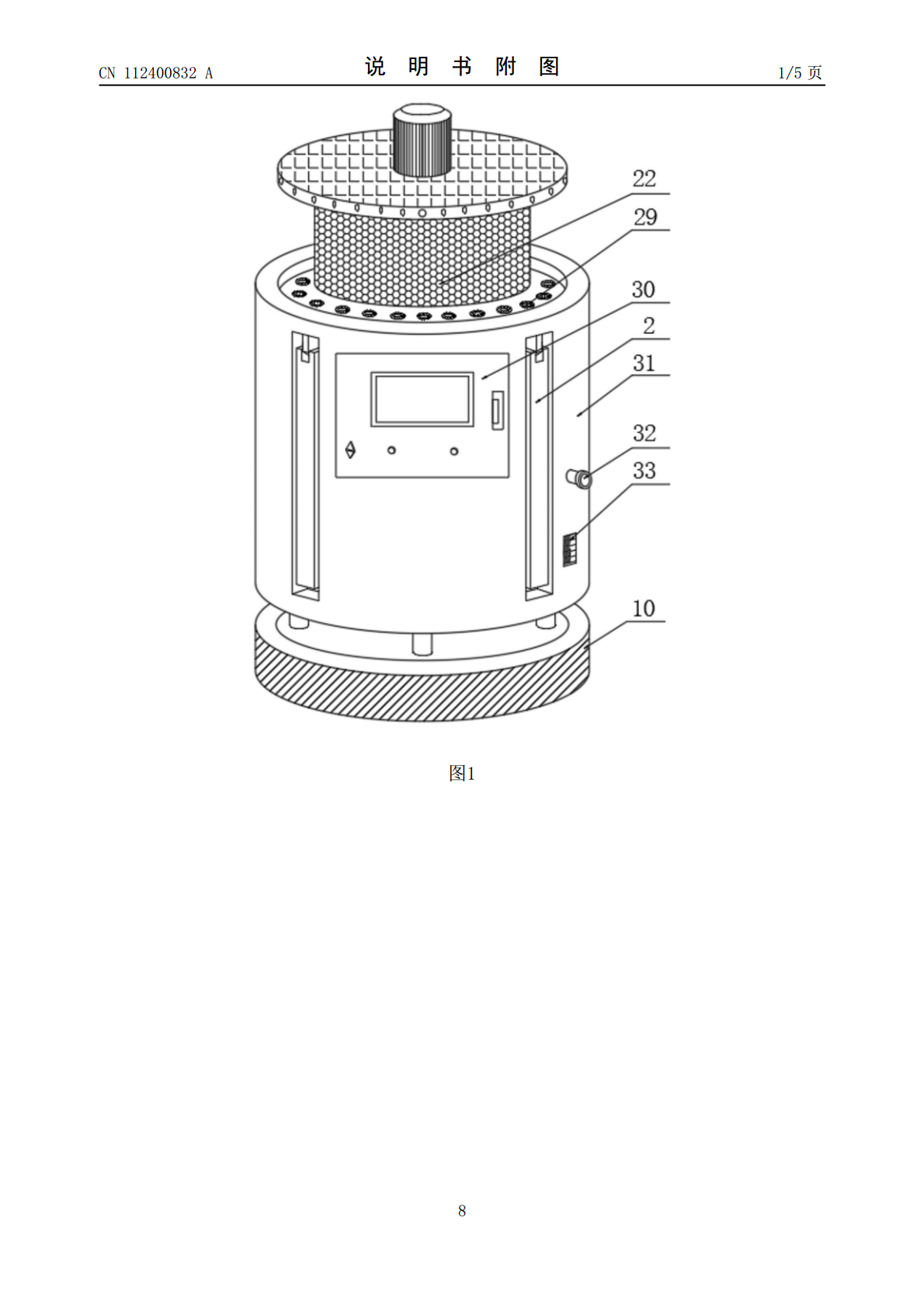

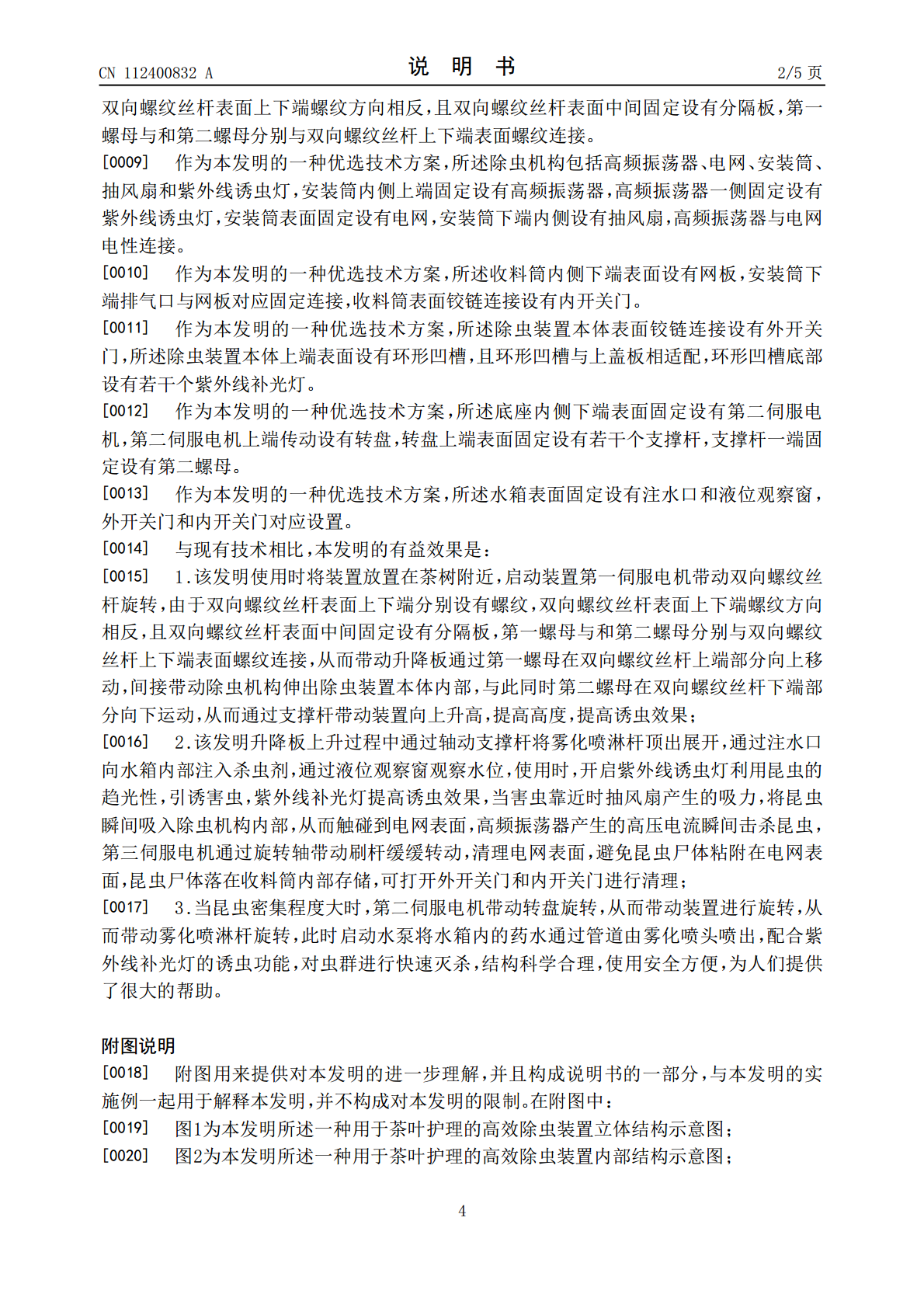

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112400832A(43)申请公布日2021.02.26(21)申请号202011163242.4(22)申请日2020.10.27(71)申请人安徽省徽功夫生物科技有限责任公司地址230000安徽省合肥市肥西县桃花工业园管委会繁华大道西段立恒工业工业广场B-6D幢4层(72)发明人王义(51)Int.Cl.A01M1/08(2006.01)A01M1/22(2006.01)A01M7/00(2006.01)B08B1/00(2006.01)B08B1/04(2006.01)权利要求书1页说明书5页附图5页(54)发明名称一种用于茶叶护理的高效除虫装置(57)摘要本发明公开了一种用于茶叶护理的高效除虫装置，包括除虫装置本体，所述除虫装置本体下端设有底座，所述底座内侧下端表面固定设有第二伺服电机，所述第二伺服电机上端传动设有转盘，所述转盘上端表面固定设有若干个支撑杆，所述支撑杆一端固定设有第二螺母，所述除虫装置本体内侧下端表面固定设有若干个第一伺服电机，上盖板边缘的闪烁灯能够提高观赏性，当昆虫密集程度大时，第二伺服电机带动转盘旋转，从而带动装置进行旋转，从而带动雾化喷淋杆旋转，此时启动水泵将水箱内的药水通过管道由雾化喷头喷出，配合紫外线补光灯的诱虫功能，对虫群进行快速灭杀，结构科学合理，使用安全方便，为人们提供了很大的帮助。CN112400832ACN112400832A权利要求书1/1页1.一种用于茶叶护理的高效除虫装置，包括除虫装置本体(31)，其特征在于，所述除虫装置本体(31)下端设有底座(10)，所述底座(10)内侧下端表面固定设有第二伺服电机(11)，所述第二伺服电机(11)上端传动设有转盘(9)，所述转盘(9)上端表面固定设有若干个支撑杆(7)，所述支撑杆(7)一端固定设有第二螺母(6)，所述除虫装置本体(31)内侧下端表面固定设有若干个第一伺服电机(8)，所述第一伺服电机(8)上端传动设有双向螺纹丝杆(1)，所述双向螺纹丝杆(1)表面螺纹连接设有第一螺母(4)，所述第一螺母(4)表面固定设有升降板(3)，所述升降板(3)边缘表面轴动连接设有若干个轴动支撑杆(14)，所述轴动支撑杆(14)一端轴动连接设有雾化喷淋杆(2)，所述升降板(3)上端表面固定设有收料筒(26)，所述收料筒(26)上端表面固定设有阻隔网(22)，所述阻隔网(22)上端表面固定设有上盖板(16)，所述上盖板(16)边缘固定设有若干个闪烁灯(28)，所述上盖板(16)上端固定设有第三伺服电机(17)，所述第三伺服电机(17)下端传动设有旋转轴(18)，所述旋转轴(18)一端固定设有刷杆(21)，所述收料筒(26)内侧下端表面固定设有除虫机构(15)所述除虫装置本体(31)内侧下端表面固定设有水箱(5)，所述水箱(5)内侧底部固定设有水泵(12)，所述水箱(5)上端表面固定设有分流阀(13)；所述除虫装置本体(31)表面设有若干个收纳凹槽，且雾化喷淋杆(2)镶嵌连接于收纳凹槽内部，雾化喷淋杆(2)一端与收纳凹槽上端表面轴动连接；所述雾化喷淋杆(2)内部为中空设置，且雾化喷淋杆(2)表面设有若干个雾化喷头(34)，水泵(12)、分流阀(13)和雾化喷淋杆(2)依次通过软管连接；所述双向螺纹丝杆(1)表面上下端分别设有螺纹，双向螺纹丝杆(1)表面上下端螺纹方向相反，且双向螺纹丝杆(1)表面中间固定设有分隔板，第一螺母(4)与和第二螺母(6)分别与双向螺纹丝杆(1)上下端表面螺纹连接。2.根据权利要求1所述的一种用于茶叶护理的高效除虫装置，其特征在于，所述除虫机构(15)包括高频振荡器(19)、电网(20)、安装筒(23)、抽风扇(24)和紫外线诱虫灯(27)，安装筒(23)内侧上端固定设有高频振荡器(19)，高频振荡器(19)一侧固定设有紫外线诱虫灯(27)，安装筒(23)表面固定设有电网(20)，安装筒(23)下端内侧设有抽风扇(24)，高频振荡器(19)与电网(20)电性连接。3.根据权利要求2所述的一种用于茶叶护理的高效除虫装置，其特征在于，所述收料筒(26)内侧下端表面设有网板(25)，安装筒(23)下端排气口与网板(25)对应固定连接，收料筒(26)表面铰链连接设有内开关门(35)。4.根据权利要求1所述的一种用于茶叶护理的高效除虫装置，其特征在于，所述除虫装置本体(31)表面铰链连接设有外开关门(30)，所述除虫装置本体(31)上端表面设有环形凹槽，且环形凹槽与上盖板(16)相适配，环形凹槽底部设有若干个紫外线补光灯(29)。5.根据权利要求1所述的一种用于茶叶护理的高效除虫装置，其特征在于，所述底座(10)内侧下端表面固定设有第二伺服电机(11)，第二伺服电机
