一种剪力墙模板支撑结构及施工方法.pdf

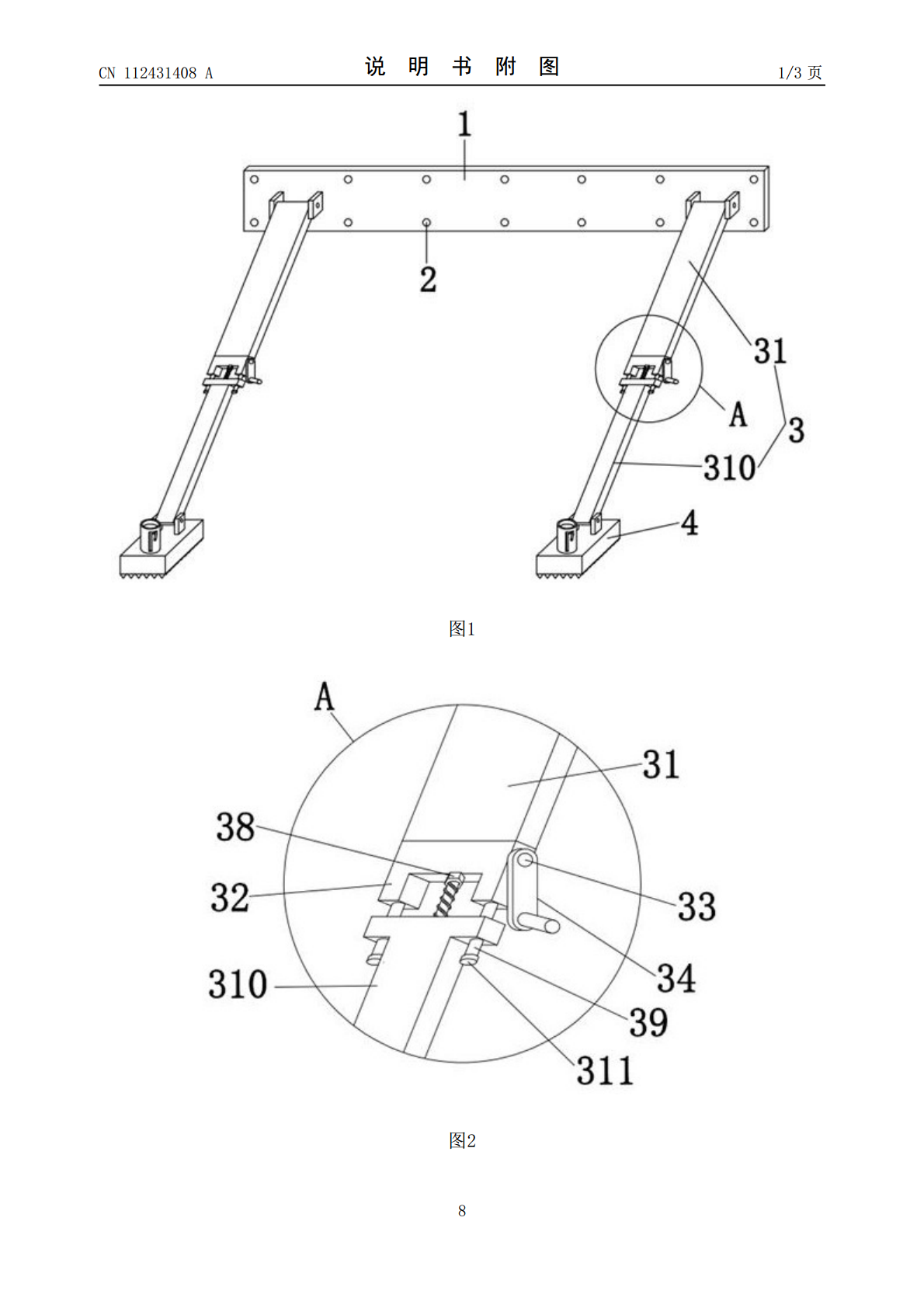

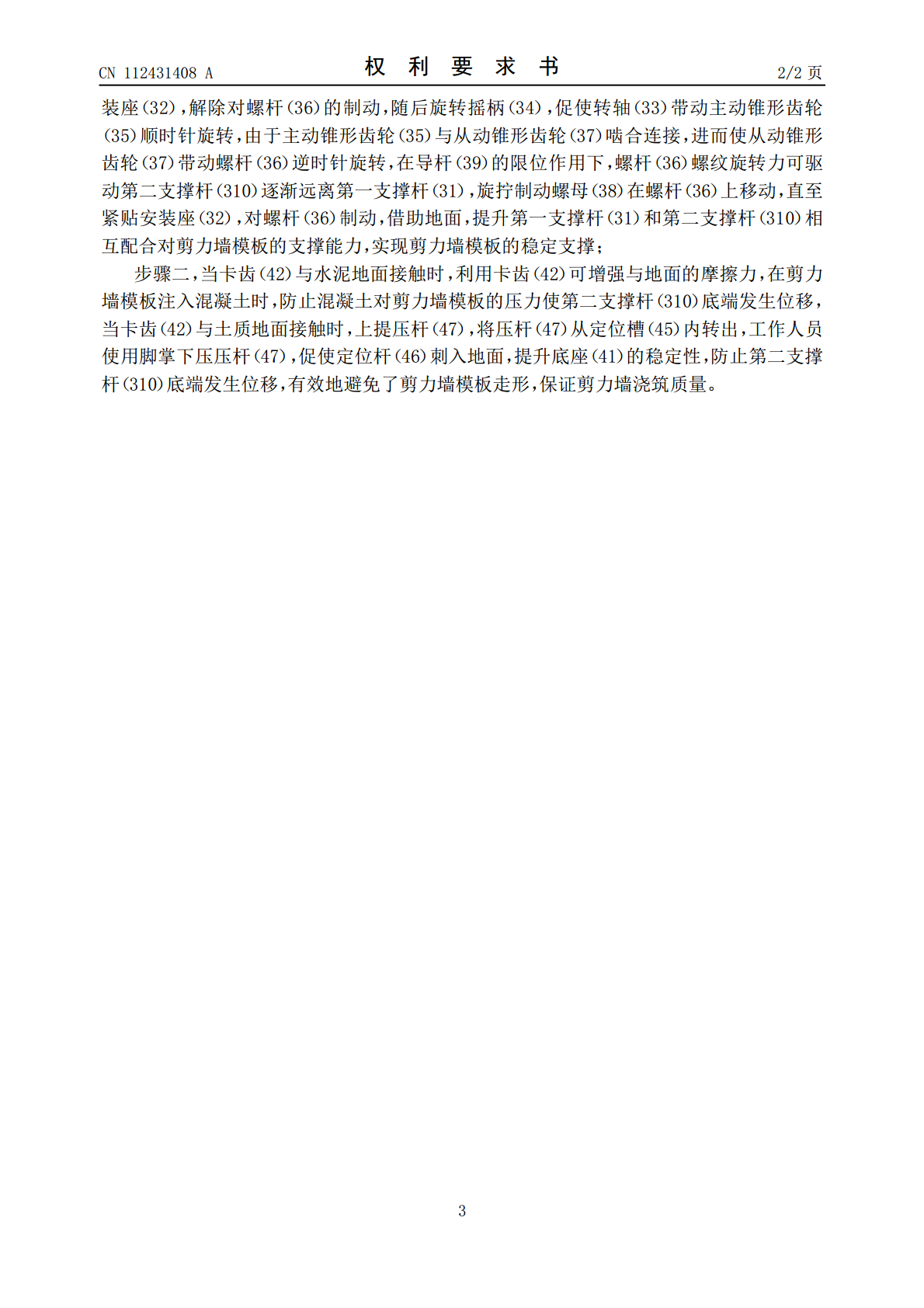

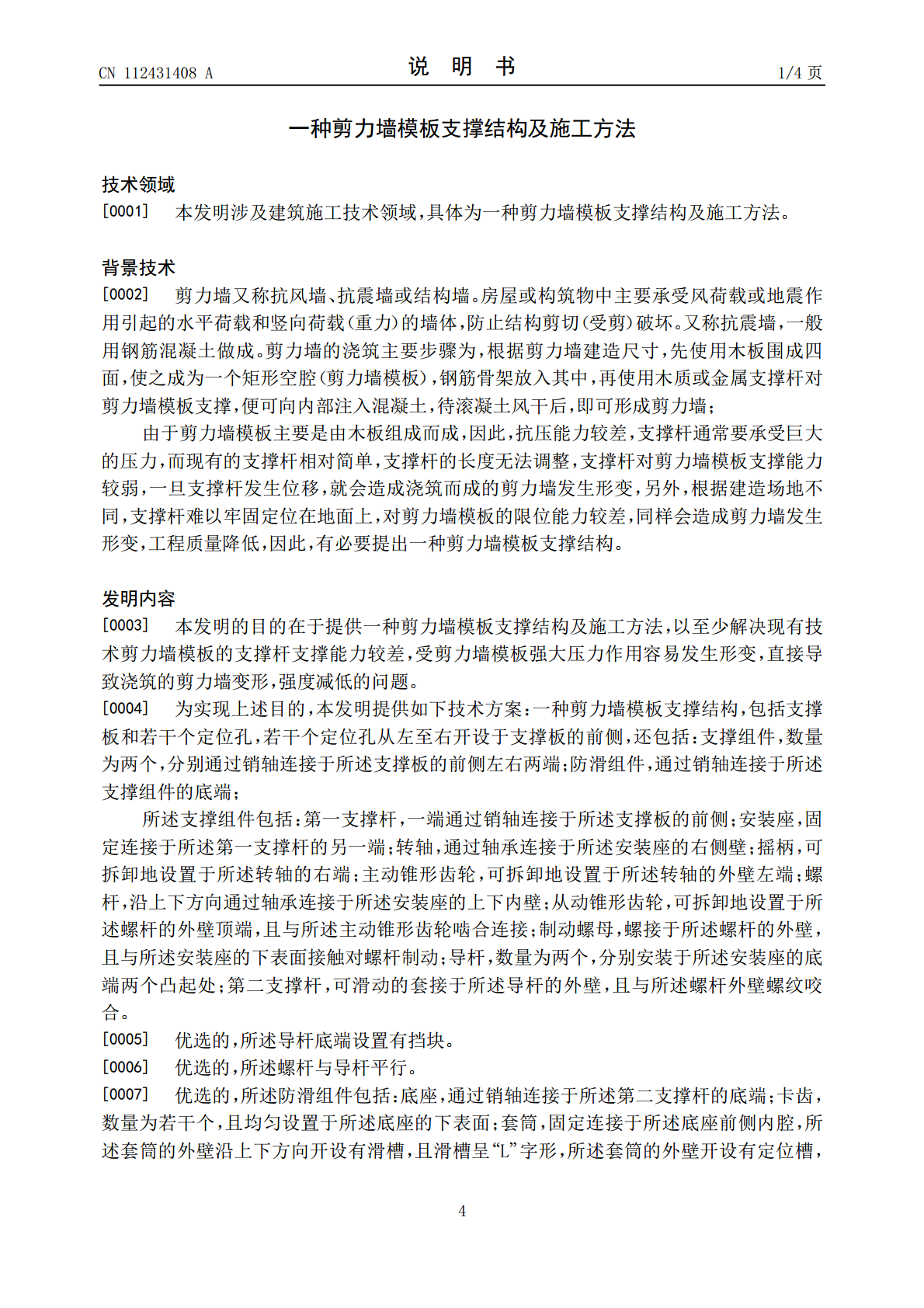

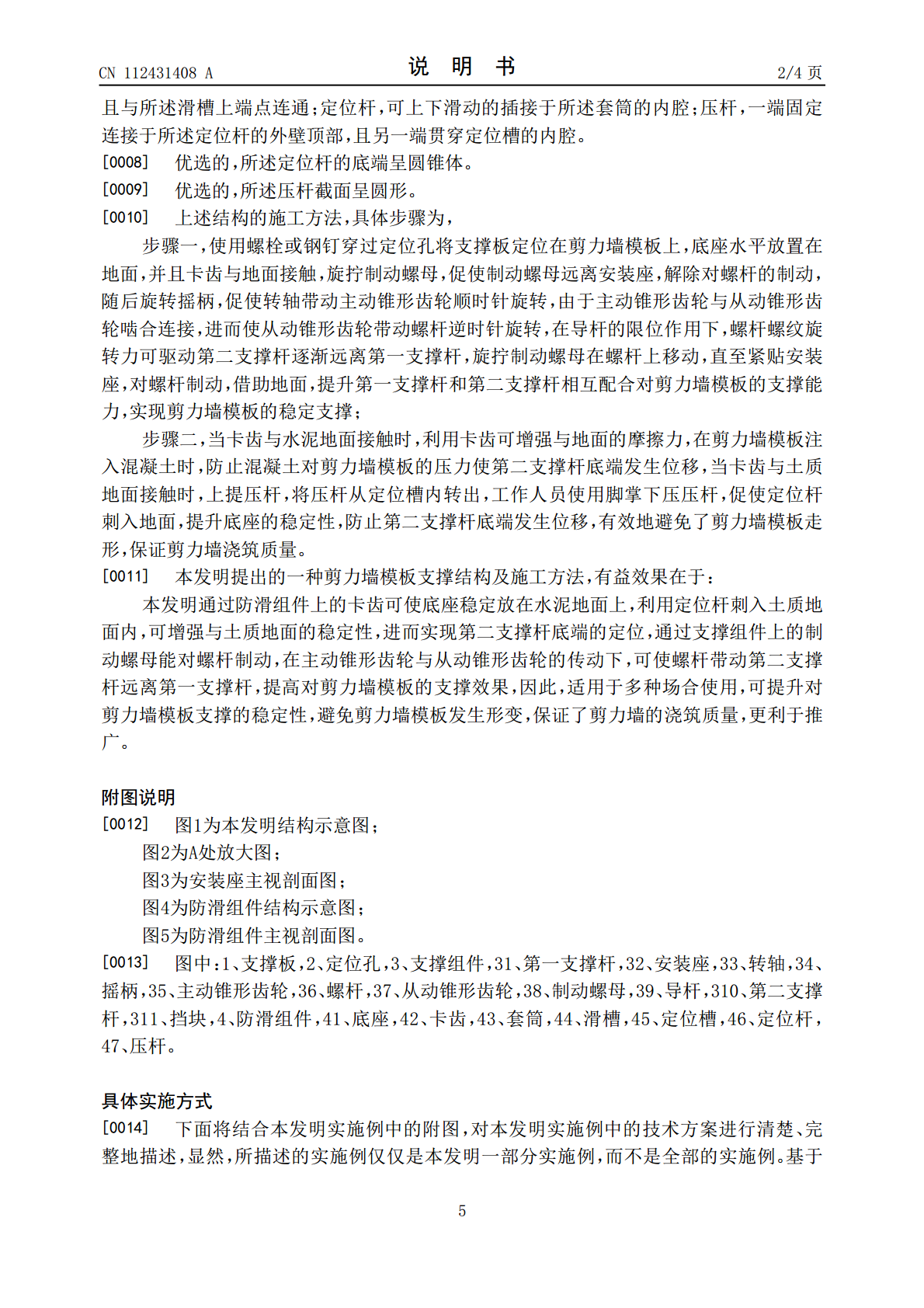

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112431408A(43)申请公布日2021.03.02(21)申请号202011386869.6(22)申请日2020.12.02(71)申请人苏州纳洲信息科技有限公司地址215000江苏省苏州市姑苏区东大街7-3号304室(72)发明人桂利生(51)Int.Cl.E04G17/14(2006.01)E04G21/00(2006.01)权利要求书2页说明书4页附图3页(54)发明名称一种剪力墙模板支撑结构及施工方法(57)摘要本发明公开了一种剪力墙模板支撑结构及施工方法，包括支撑板和若干个定位孔，若干个定位孔从左至右开设于支撑板的前侧，还包括：支撑组件，数量为两个，分别通过销轴连接于所述支撑板的前侧左右两端；防滑组件，通过销轴连接于所述支撑组件的底端；本发明通过防滑组件上的卡齿可使底座稳定放在水泥地面上，利用定位杆刺入土质地面内，可增强与土质地面的稳定性，进而实现第二支撑杆底端的定位，通过支撑组件上的制动螺母能对螺杆制动，在主动锥形齿轮与从动锥形齿轮的传动下，可使螺杆带动第二支撑杆远离第一支撑杆，提高对剪力墙模板的支撑效果，因此，适用于多种场合使用，可提升对剪力墙模板支撑的稳定性，避免剪力墙模板发生形变。CN112431408ACN112431408A权利要求书1/2页1.一种剪力墙模板支撑结构，包括支撑板（1）和若干个定位孔（2），若干个定位孔（2）从左至右开设于支撑板（1）的前侧，其特征在于，还包括：支撑组件（3），数量为两个，分别通过销轴连接于所述支撑板（1）的前侧左右两端；防滑组件（4），通过销轴连接于所述支撑组件（3）的底端；所述支撑组件（3）包括：第一支撑杆（31），一端通过销轴连接于所述支撑板（1）的前侧；安装座（32），固定连接于所述第一支撑杆（31）的另一端；转轴（33），通过轴承连接于所述安装座（32）的右侧壁；摇柄（34），可拆卸地设置于所述转轴（33）的右端；主动锥形齿轮（35），可拆卸地设置于所述转轴（33）的外壁左端；螺杆（36），沿上下方向通过轴承连接于所述安装座（32）的上下内壁；从动锥形齿轮（37），可拆卸地设置于所述螺杆（36）的外壁顶端，且与所述主动锥形齿轮（33）啮合连接；制动螺母（38），螺接于所述螺杆（36）的外壁，且与所述安装座（32）的下表面接触对螺杆（36）制动；导杆（39），数量为两个，分别安装于所述安装座（32）的底端两个凸起处；第二支撑杆（310），可滑动的套接于所述导杆（39）的外壁，且与所述螺杆（36）外壁螺纹咬合。2.根据权利要求1所述的一种剪力墙模板支撑结构，其特征在于：所述导杆（39）底端设置有挡块（311）。3.根据权利要求1所述的一种剪力墙模板支撑结构，其特征在于：所述螺杆（36）与导杆（39）平行。4.根据权利要求1所述的一种剪力墙模板支撑结构，其特征在于：所述防滑组件（4）包括：底座（41），通过销轴连接于所述第二支撑杆（310）的底端；卡齿（42），数量为若干个，且均匀设置于所述底座（41）的下表面；套筒（43），固定连接于所述底座（41）前侧内腔，所述套筒（43）的外壁沿上下方向开设有滑槽（44），且滑槽（44）呈“L”字形，所述套筒（43）的外壁开设有定位槽（45），且与所述滑槽（44）上端点连通；定位杆（46），可上下滑动的插接于所述套筒（41）的内腔；压杆（47），一端固定连接于所述定位杆（46）的外壁顶部，且另一端贯穿定位槽（45）的内腔。5.根据权利要求4所述的一种剪力墙模板支撑结构，其特征在于：所述定位杆（46）的底端呈圆锥体。6.根据权利要求4所述的一种剪力墙模板支撑结构，其特征在于：所述压杆（47）截面呈圆形。7.根据权利要求1-6任一项所述的一种剪力墙模板支撑结构的施工方法，具体步骤为，步骤一，使用螺栓或钢钉穿过定位孔（2）将支撑板（1）定位在剪力墙模板上，底座（41）水平放置在地面，并且卡齿（42）与地面接触，旋拧制动螺母（38），促使制动螺母（38）远离安2CN112431408A权利要求书2/2页装座（32），解除对螺杆（36）的制动，随后旋转摇柄（34），促使转轴（33）带动主动锥形齿轮（35）顺时针旋转，由于主动锥形齿轮（35）与从动锥形齿轮（37）啮合连接，进而使从动锥形齿轮（37）带动螺杆（36）逆时针旋转，在导杆（39）的限位作用下，螺杆（36）螺纹旋转力可驱动第二支撑杆（310）逐渐远离第一支撑杆（31），旋拧制动螺母（38）在螺杆（36）上移动，直至紧贴安装座（32），对螺杆（36）制动，借助地面，提升第一支撑杆（31）和第二支撑杆（310）相互配合对剪力墙模板的支撑能力，实现剪力墙模板的稳定支撑；步骤二，当卡齿（42）与水泥地面接
