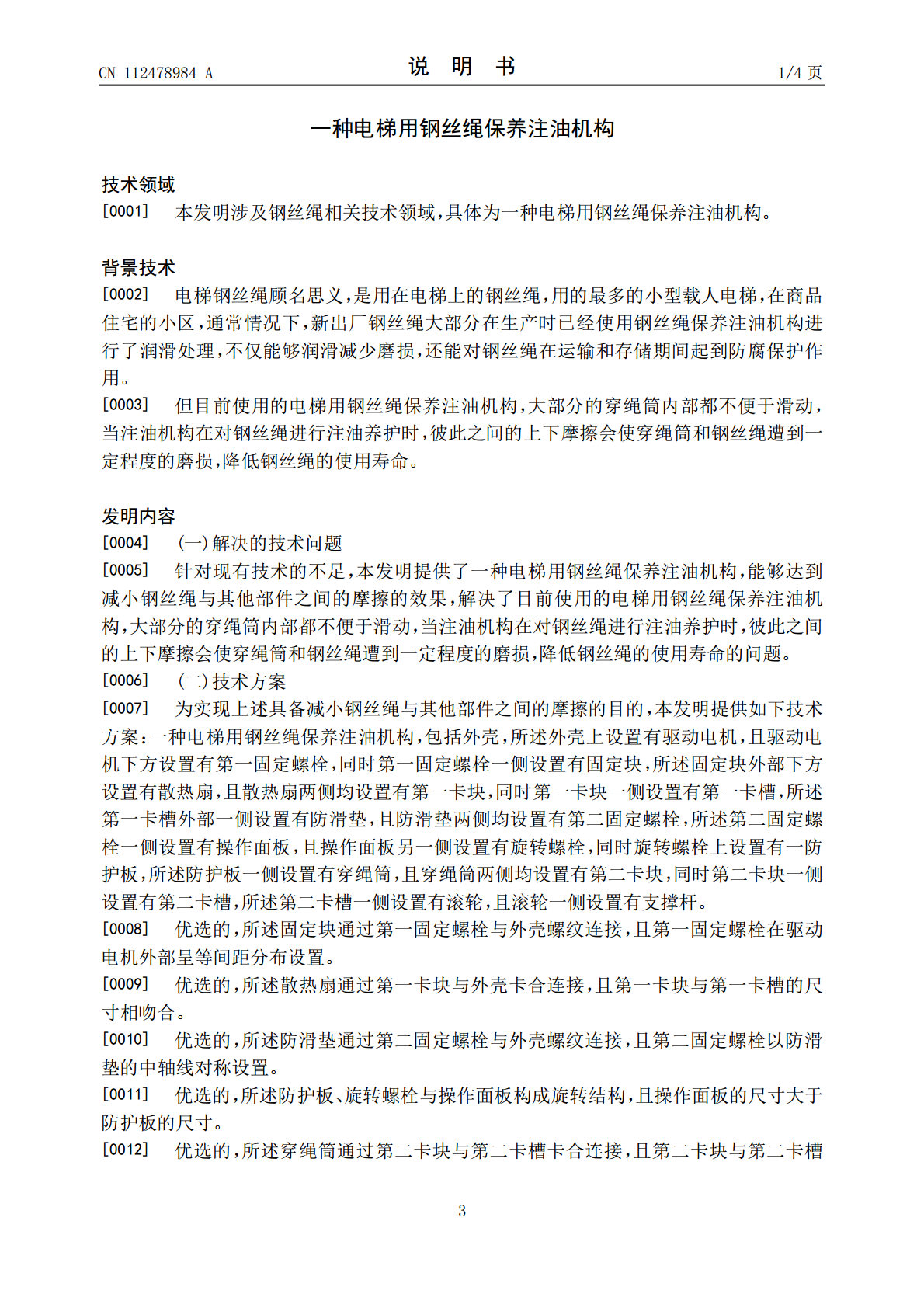

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112478984A(43)申请公布日2021.03.12(21)申请号202011350808.4(22)申请日2020.11.26(71)申请人江苏赛福天钢索股份有限公司地址214000江苏省无锡市锡山区锡山经济开发区芙蓉中三路151号(72)发明人杨岳民(74)专利代理机构广州市百拓共享专利代理事务所(特殊普通合伙)44497代理人刘静(51)Int.Cl.B66B7/12(2006.01)F16N39/02(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种电梯用钢丝绳保养注油机构(57)摘要本发明涉及钢丝绳的相关技术领域，且公开了一种电梯用钢丝绳保养注油机构，包括外壳，所述外壳一侧设置有驱动电机，且驱动电机下方设置有第一固定螺栓，同时第一固定螺栓一侧设置有固定块，所述固定块外部下方设置有散热扇，且散热扇两侧均设置有第一卡块，同时第一卡块一侧设置有第一卡槽，所述第一卡槽外部一侧设置有防滑垫，且防滑垫两侧均设置有第二固定螺栓，所述第二固定螺栓一侧设置有操作面板，且操作面板另一侧设置有旋转螺栓。该电梯用钢丝绳保养注油机构，通过设置有滚轮和支撑杆，可以对穿绳筒起到一个有效的便于滑动的效果，在注油的过程中，通过滚轮和支撑杆使彼此之间摩擦的摩擦力变小，防止穿绳筒和钢丝绳的损坏。CN112478984ACN112478984A权利要求书1/1页1.一种电梯用钢丝绳保养注油机构，包括外壳(1)，其特征在于：所述外壳(1)上设置有驱动电机(2)，且驱动电机(2)下方设置有第一固定螺栓(3)，同时第一固定螺栓(3)一侧设置有固定块(4)，所述固定块(4)外部下方设置有散热扇(5)，且散热扇(5)两侧均设置有第一卡块(6)，同时第一卡块(6)一侧设置有第一卡槽(7)，所述第一卡槽(7)外部一侧设置有防滑垫(8)，且防滑垫(8)两侧均设置有第二固定螺栓(9)，所述第二固定螺栓(9)一侧设置有操作面板(10)，且操作面板(10)另一侧设置有旋转螺栓(11)，同时旋转螺栓(11)上设置有防护板(12)，所述防护板(12)一侧设置有穿绳筒(13)，且穿绳筒(13)两侧均设置有第二卡块(14)，同时第二卡块(14)一侧设置有第二卡槽(15)，所述第二卡槽(15)一侧设置有滚轮(16)，且滚轮(16)一侧设置有支撑杆(17)。2.根据权利要求1所述的一种电梯用钢丝绳保养注油机构，其特征在于：所述固定块(4)通过第一固定螺栓(3)与外壳(1)螺纹连接，且第一固定螺栓(3)在驱动电机(2)外部呈等间距分布设置。3.根据权利要求1所述的一种电梯用钢丝绳保养注油机构，其特征在于：所述散热扇(5)通过第一卡块(6)与外壳(1)卡合连接，且第一卡块(6)与第一卡槽(7)的尺寸相吻合。4.根据权利要求1所述的一种电梯用钢丝绳保养注油机构，其特征在于：所述防滑垫(8)通过第二固定螺栓(9)与外壳(1)螺纹连接，且第二固定螺栓(9)以防滑垫(8)的中轴线对称设置。5.根据权利要求1所述的一种电梯用钢丝绳保养注油机构，其特征在于：所述防护板(12)、旋转螺栓(11)与操作面板(10)构成旋转结构，且操作面板(10)的尺寸大于防护板(12)的尺寸。6.根据权利要求1所述的一种电梯用钢丝绳保养注油机构，其特征在于：所述穿绳筒(13)通过第二卡块(14)与第二卡槽(15)卡合连接，且第二卡块(14)与第二卡槽(15)为平行分布。7.根据权利要求1所述的一种电梯用钢丝绳保养注油机构，其特征在于：所述支撑杆(17)、滚轮(16)与穿绳筒(13)构成旋转结构，且滚轮(16)在穿绳筒(13)内部呈等间距分布设置。2CN112478984A说明书1/4页一种电梯用钢丝绳保养注油机构技术领域[0001]本发明涉及钢丝绳相关技术领域，具体为一种电梯用钢丝绳保养注油机构。背景技术[0002]电梯钢丝绳顾名思义，是用在电梯上的钢丝绳，用的最多的小型载人电梯，在商品住宅的小区，通常情况下，新出厂钢丝绳大部分在生产时已经使用钢丝绳保养注油机构进行了润滑处理，不仅能够润滑减少磨损，还能对钢丝绳在运输和存储期间起到防腐保护作用。[0003]但目前使用的电梯用钢丝绳保养注油机构，大部分的穿绳筒内部都不便于滑动，当注油机构在对钢丝绳进行注油养护时，彼此之间的上下摩擦会使穿绳筒和钢丝绳遭到一定程度的磨损，降低钢丝绳的使用寿命。发明内容[0004](一)解决的技术问题[0005]针对现有技术的不足，本发明提供了一种电梯用钢丝绳保养注油机构，能够达到减小钢丝绳与其他部件之间的摩擦的效果，解决了目前使用的电梯用钢丝绳保养注油机构，大部分的穿绳筒内部都不便于滑动，当注油机构在对钢丝绳进行注油养护时，彼此之间的上下摩擦会使
