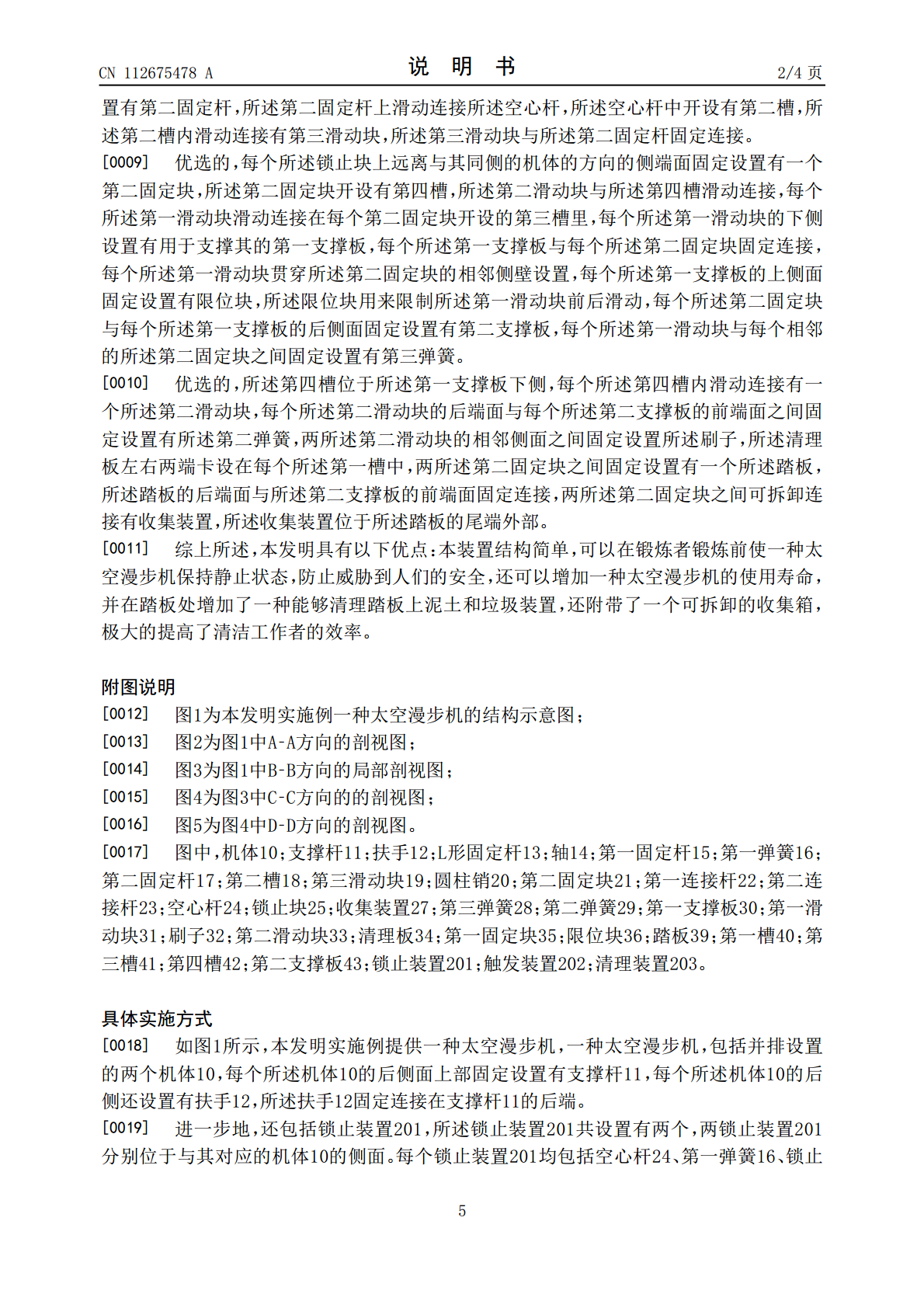

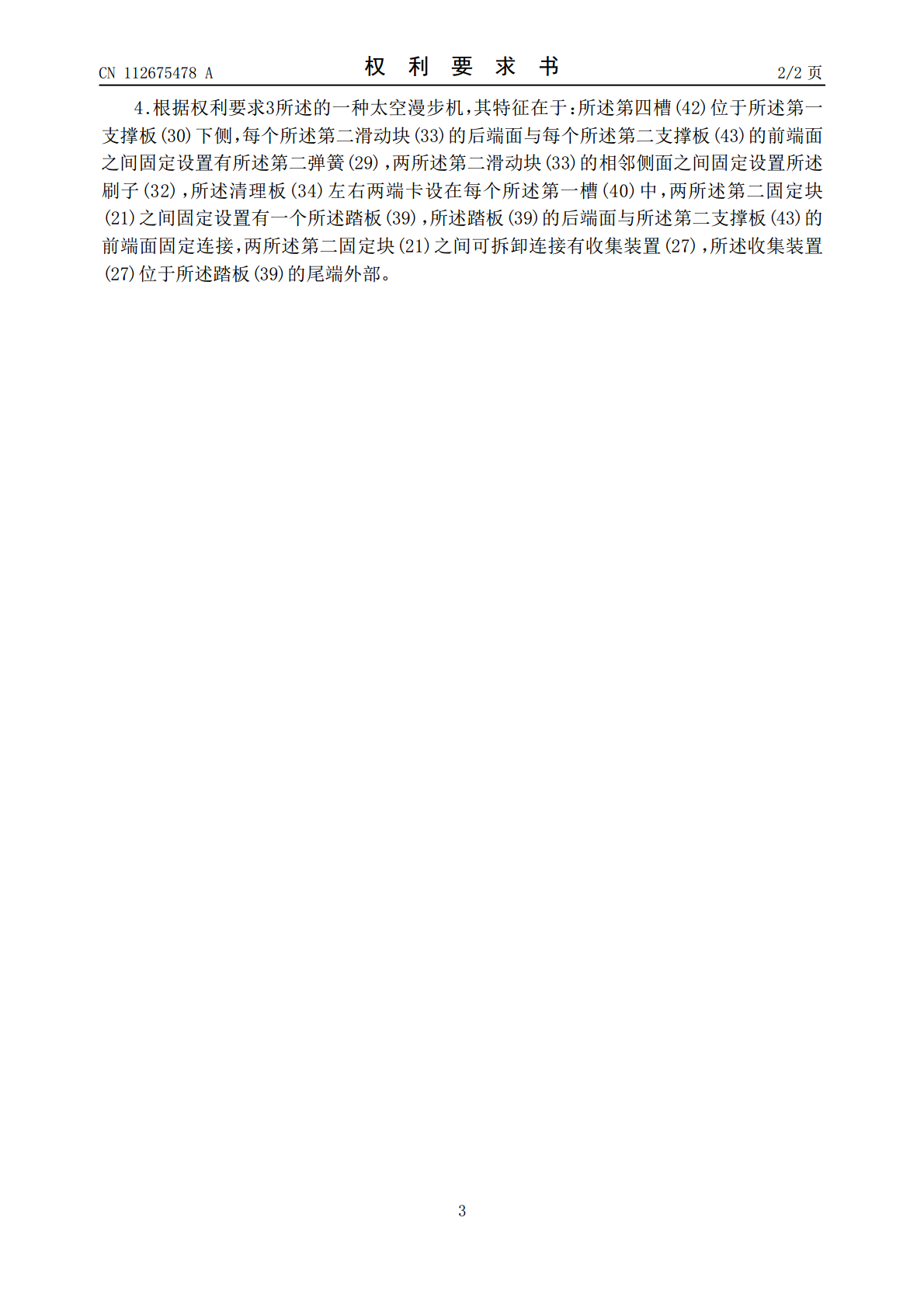

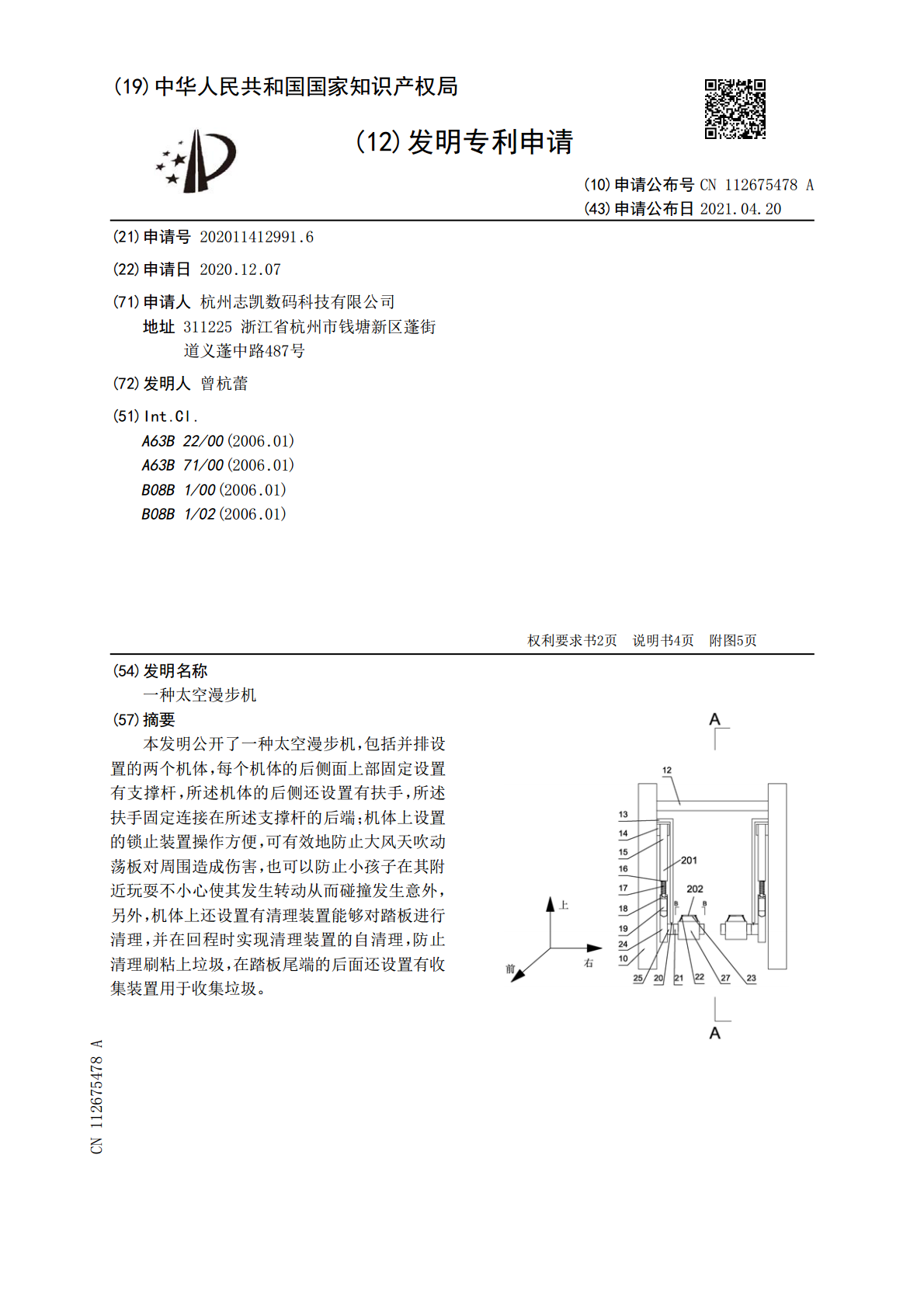

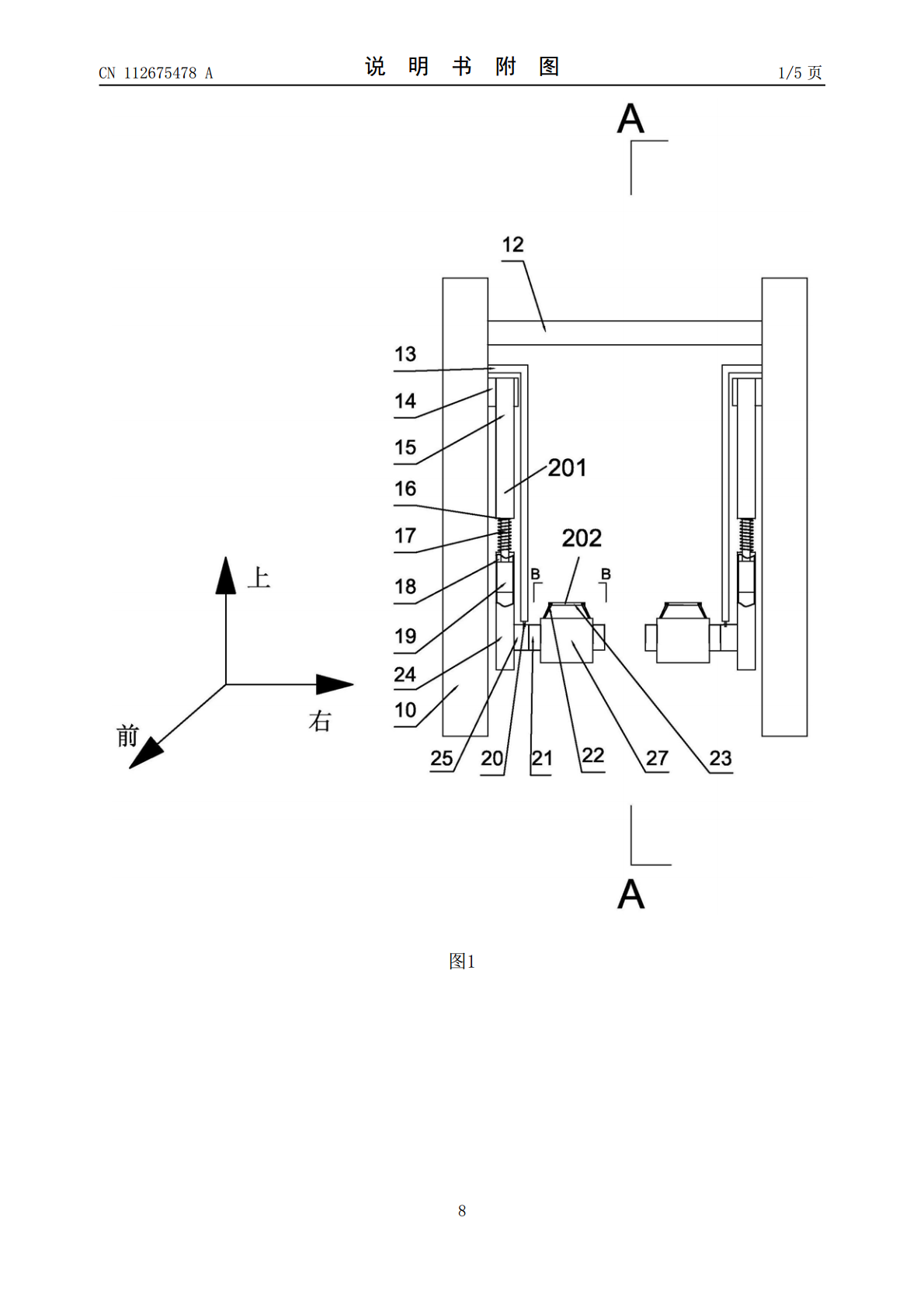

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112675478A(43)申请公布日2021.04.20(21)申请号202011412991.6(22)申请日2020.12.07(71)申请人杭州志凯数码科技有限公司地址311225浙江省杭州市钱塘新区蓬街道义蓬中路487号(72)发明人曾杭蕾(51)Int.Cl.A63B22/00(2006.01)A63B71/00(2006.01)B08B1/00(2006.01)B08B1/02(2006.01)权利要求书2页说明书4页附图5页(54)发明名称一种太空漫步机(57)摘要本发明公开了一种太空漫步机，包括并排设置的两个机体，每个机体的后侧面上部固定设置有支撑杆，所述机体的后侧还设置有扶手，所述扶手固定连接在所述支撑杆的后端；机体上设置的锁止装置操作方便，可有效地防止大风天吹动荡板对周围造成伤害，也可以防止小孩子在其附近玩耍不小心使其发生转动从而碰撞发生意外，另外，机体上还设置有清理装置能够对踏板进行清理，并在回程时实现清理装置的自清理，防止清理刷粘上垃圾，在踏板尾端的后面还设置有收集装置用于收集垃圾。CN112675478ACN112675478A权利要求书1/2页1.一种太空漫步机，其特征在于：包括并排设置的两个机体(10)，每个所述机体(10)的后侧面上部固定设置有支撑杆(11)，每个所述机体(10)的后侧还设置有扶手(12)，所述扶手(12)固定连接在所述支撑杆(11)的后端；锁止装置(201)，所述锁止装置(201)共设置有两个，两所述锁止装置(201)分别位于与其对应的所述机体(10)的侧面，每个所述锁止装置(201)均包括空心杆(24)、第一弹簧(16)、锁止块(25)和圆柱销(20)，所述空心杆(24)的上端面与所述第一弹簧(16)固定连接，所述锁止块(25)与所述空心杆(24)固定连接并与所述圆柱销(20)滑动连接，当所述锁止块(25)向下移动时带动所述空心杆(24)拉伸所述第一弹簧(16)，从而所述圆柱销(20)从所述锁止块(25)中分离以解锁所述锁止装置(201)；触发装置(202)，所述触发装置(202)位于所述锁止装置(201)的一侧，共设置有两个，每个所述触发装置(202)均包括两个第一连接杆(22),两所述第一连接杆(22)一端均铰接有同一根第二连接杆(23)，另一端分别铰接一个第一固定块(35)，每个所述第一固定块(35)下侧固定设置有一个第一滑动块(31),每个所述第一滑动块(31)内开设有第一槽(40)，第一槽(40)里卡有清理板(34)，当所述第二连接杆(23)向下移动时通过所述第一连接杆(22)和所述第一固定块(35)带动所述第一滑动块(31)向左右两侧移动，从而释放所述清理板(34)；清理装置(203)，所述清理装置(203)共设置有两个，所述清理装置(203)位于所述触发装置(202)的下侧，每个所述清理装置(203)均包括刷子(32)、第二滑动块(33)及踏板(39),所述刷子(32)位于所述清理板(34)的下侧，所述第二滑动块(33)位于所述刷子(32)的左右两侧，每个所述第二滑动块(33)的后侧还设置有第二弹簧(29),所述踏板(39)位于所述刷子(32)的下侧，当所述触发装置(202)启动时，所述第二滑动块(33)被所述第二弹簧(29)推出带动所述刷子(32)清理所述踏板(39)，当所述第二弹簧(29)到达极限长度时开始带动所述刷子(32)回缩复位并且此时所述踏板(39)前侧设置的叉子将对刷子(32)进行清理。2.根据权利要求1所述的一种太空漫步机，其特征在于：所述锁止装置(201)还包括固定设置在所述机体(10)侧面的L形固定杆(13)和轴(14)，所述轴(14)位于所述L形固定杆(13)的下侧，所述轴(14)下侧固定设置有第一固定杆(15)，所述第一固定杆(15)的下侧设置有第二固定杆(17)，所述第二固定杆(17)上滑动连接所述空心杆(24)，所述空心杆(24)中开设有第二槽(18)，所述第二槽(18)内滑动连接有第三滑动块(19)，所述第三滑动块(19)与所述第二固定杆(17)固定连接。3.根据权利要求1所述的一种太空漫步机，其特征在于：每个所述锁止块(25)上远离与其同侧的机体(10)的方向的侧端面固定设置有一个第二固定块(21)，所述第二固定块(21)开设有第四槽(42)，所述第二滑动块(33)与所述第四槽(42)滑动连接，每个所述第一滑动块(31)滑动连接在每个所述第二固定块(21)开设的第三槽(41)里，每个所述第一滑动块(31)的下侧设置有用于支撑其的第一支撑板(30)，每个所述第一支撑板(30)与每个所述第二固定块(21)固定连接，每个所述第一滑动块(31)贯穿所述第二固定
