一种矩形架式挖穴装置.pdf

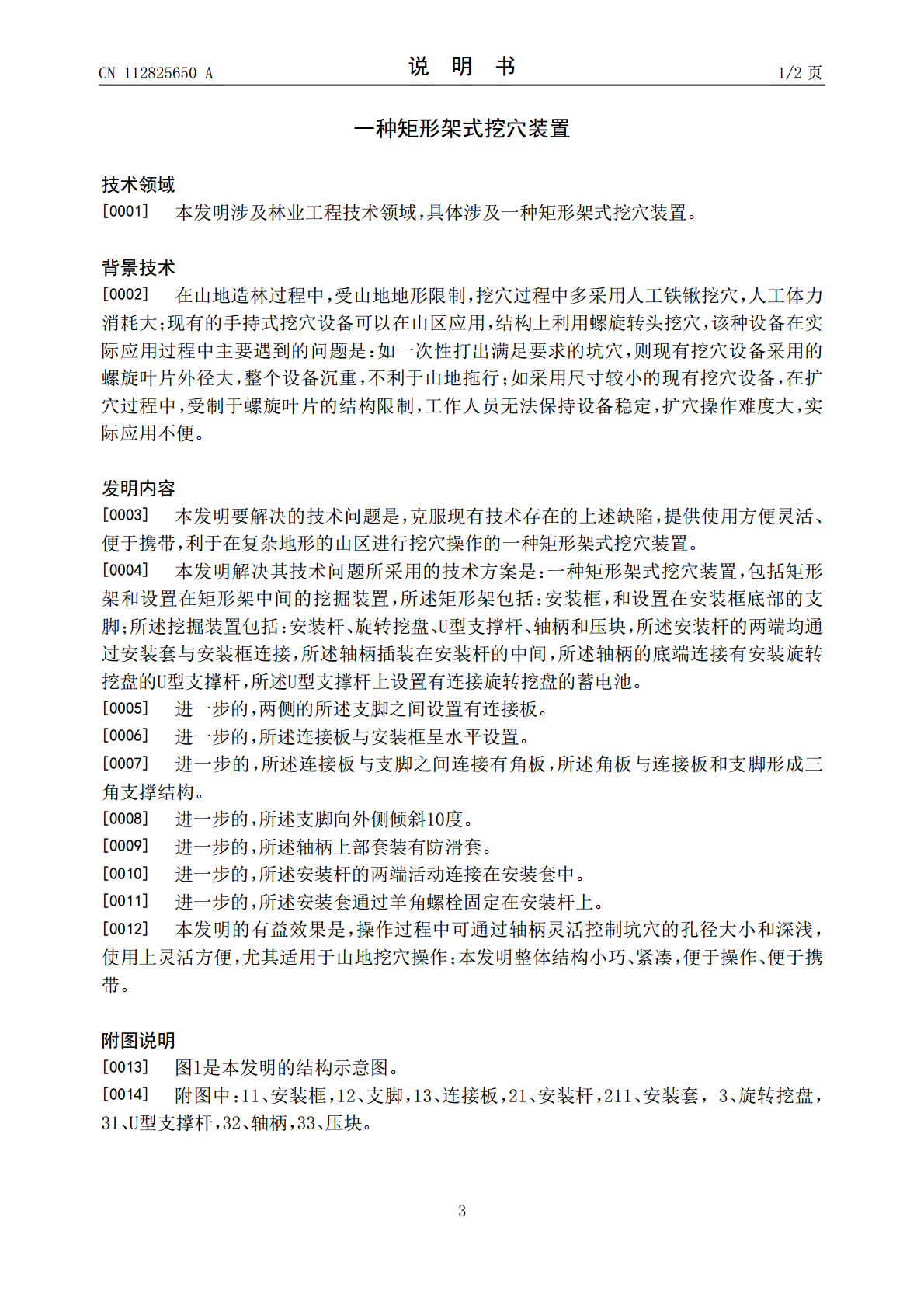

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112825650A(43)申请公布日2021.05.25(21)申请号202010941951.4(22)申请日2020.09.09(71)申请人黄兵地址414000湖南省岳阳市君山区良心堡镇福华居委会宿舍(72)发明人黄兵(51)Int.Cl.A01C5/04(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种矩形架式挖穴装置(57)摘要一种矩形架式挖穴装置，包括矩形架和设置在矩形架中间的挖掘装置，矩形架包括：安装框，和设置在安装框底部的支脚；挖掘装置包括：安装杆、旋转挖盘、U型支撑杆、轴柄和压块，安装杆的两端均通过安装套与安装框连接，轴柄插装在安装杆的中间，轴柄的底端连接有安装旋转挖盘的U型支撑杆，所述U型支撑杆上设置有连接旋转挖盘的蓄电池。本发明操作过程中可通过轴柄灵活控制坑穴的孔径大小和深浅，使用上灵活方便，尤其适用于山地挖穴操作；本发明整体结构小巧、紧凑，便于操作、便于携带。CN112825650ACN112825650A权利要求书1/1页1.一种矩形架式挖穴装置，其特征在于，包括矩形架和设置在矩形架中间的挖掘装置，所述矩形架包括：安装框，和设置在安装框底部的支脚；所述挖掘装置包括：安装杆、旋转挖盘、U型支撑杆、轴柄和压块，所述安装杆的两端均通过安装套与安装框连接，所述轴柄插装在安装杆的中间，所述轴柄的底端连接有安装旋转挖盘的U型支撑杆，所述U型支撑杆上设置有连接旋转挖盘的蓄电池。2.根据权利要求1所述的一种矩形架式挖穴装置，其特征在于，两侧的所述支脚之间设置有连接板。3.根据权利要求2所述的一种矩形架式挖穴装置，其特征在于，所述连接板与安装框呈水平设置。4.根据权利要求3所述的一种矩形架式挖穴装置，其特征在于，所述连接板与支脚之间连接有角板，所述角板与连接板和支脚形成三角支撑结构。5.根据权利要求4所述的一种矩形架式挖穴装置，其特征在于，所述支脚向外侧倾斜10度。6.根据权利要求5所述的一种矩形架式挖穴装置，其特征在于，所述轴柄上部套装有防滑套。7.根据权利要求6所述的一种矩形架式挖穴装置，其特征在于，所述安装杆的两端活动连接在安装套中。8.根据权利要求7所述的一种矩形架式挖穴装置，其特征在于，所述安装套通过羊角螺栓固定在安装杆上。2CN112825650A说明书1/2页一种矩形架式挖穴装置技术领域[0001]本发明涉及林业工程技术领域，具体涉及一种矩形架式挖穴装置。背景技术[0002]在山地造林过程中，受山地地形限制，挖穴过程中多采用人工铁锹挖穴，人工体力消耗大；现有的手持式挖穴设备可以在山区应用，结构上利用螺旋转头挖穴，该种设备在实际应用过程中主要遇到的问题是：如一次性打出满足要求的坑穴，则现有挖穴设备采用的螺旋叶片外径大，整个设备沉重，不利于山地拖行；如采用尺寸较小的现有挖穴设备，在扩穴过程中，受制于螺旋叶片的结构限制，工作人员无法保持设备稳定，扩穴操作难度大，实际应用不便。发明内容[0003]本发明要解决的技术问题是，克服现有技术存在的上述缺陷，提供使用方便灵活、便于携带，利于在复杂地形的山区进行挖穴操作的一种矩形架式挖穴装置。[0004]本发明解决其技术问题所采用的技术方案是：一种矩形架式挖穴装置，包括矩形架和设置在矩形架中间的挖掘装置，所述矩形架包括：安装框，和设置在安装框底部的支脚；所述挖掘装置包括：安装杆、旋转挖盘、U型支撑杆、轴柄和压块，所述安装杆的两端均通过安装套与安装框连接，所述轴柄插装在安装杆的中间，所述轴柄的底端连接有安装旋转挖盘的U型支撑杆，所述U型支撑杆上设置有连接旋转挖盘的蓄电池。[0005]进一步的，两侧的所述支脚之间设置有连接板。[0006]进一步的，所述连接板与安装框呈水平设置。[0007]进一步的，所述连接板与支脚之间连接有角板，所述角板与连接板和支脚形成三角支撑结构。[0008]进一步的，所述支脚向外侧倾斜10度。[0009]进一步的，所述轴柄上部套装有防滑套。[0010]进一步的，所述安装杆的两端活动连接在安装套中。[0011]进一步的，所述安装套通过羊角螺栓固定在安装杆上。[0012]本发明的有益效果是，操作过程中可通过轴柄灵活控制坑穴的孔径大小和深浅，使用上灵活方便，尤其适用于山地挖穴操作；本发明整体结构小巧、紧凑，便于操作、便于携带。附图说明[0013]图l是本发明的结构示意图。[0014]附图中：11、安装框，12、支脚，13、连接板，21、安装杆，211、安装套，3、旋转挖盘，31、U型支撑杆，32、轴柄，33、压块。3CN112825650A说明书2/2页具体实施方式[0015]下面结合实施例对本发明的具体实施方式作进一步详细说明：[0016]如图1所示，一种矩形
