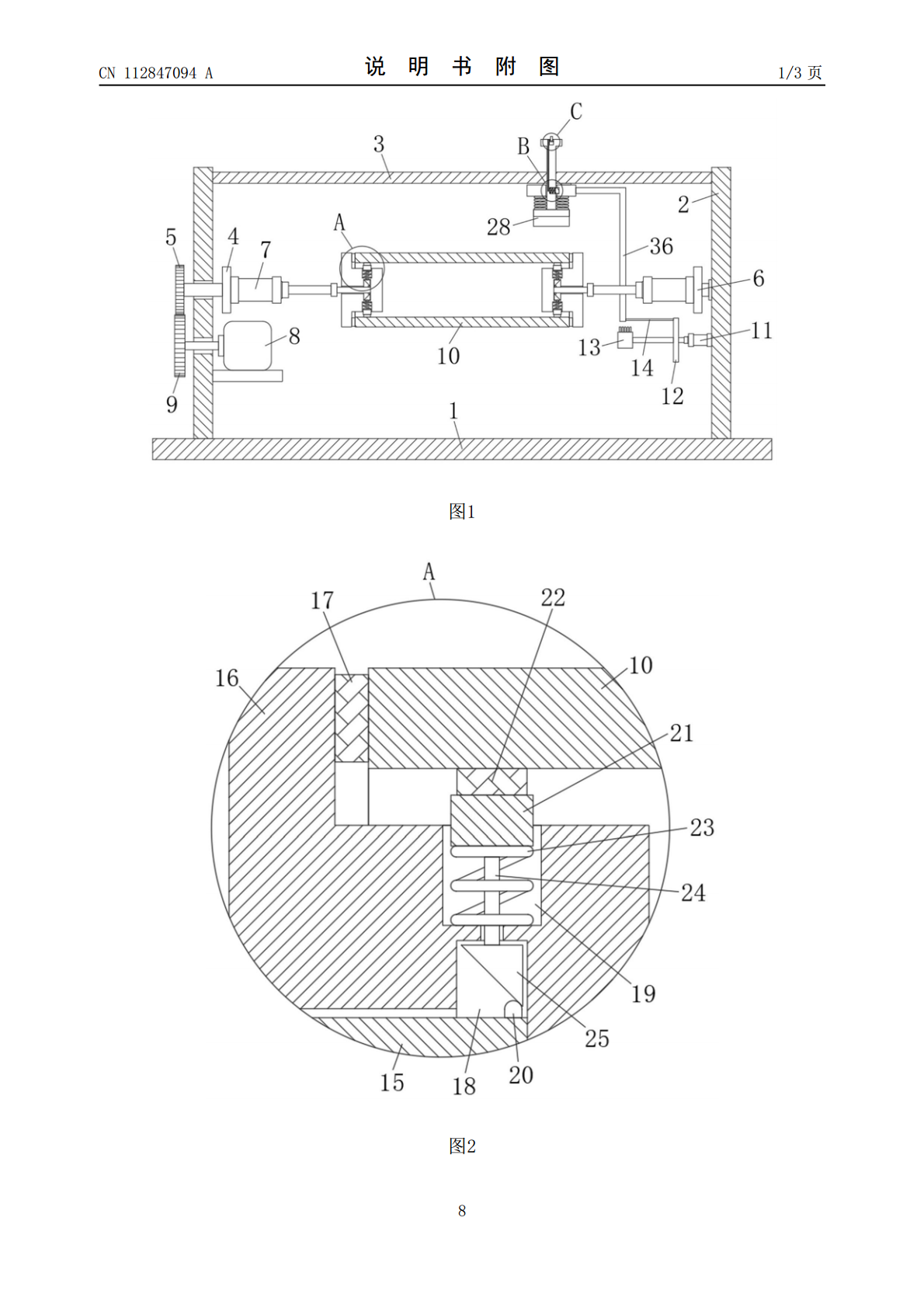

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112847094A(43)申请公布日2021.05.28(21)申请号202110155926.8B24B55/06(2006.01)(22)申请日2021.02.04B24B47/04(2006.01)(71)申请人天信管业科技有限公司地址716000陕西省延安市安塞区工业园区规划区窑圪台村(72)发明人闫文科闫宇闫文鹏郝鹏飞颜义博冯涛张胜忠(74)专利代理机构郑州豫原知识产权代理事务所(普通合伙)41176代理人李天丽(51)Int.Cl.B24B27/033(2006.01)B24B41/02(2006.01)B24B41/06(2012.01)B24B27/00(2006.01)权利要求书2页说明书4页附图3页(54)发明名称一种管道防腐除锈装置(57)摘要本发明公开了一种管道防腐除锈装置，包括底座，所述底座的顶部固定安装有两个支撑杆，两个所述支撑杆之间固定连接有连接杆，所述其中一个所述支撑杆上转动连接有转动杆，另一个所述支撑杆上转动连接有转动板，所述转动杆和所述转动板上均固定安装有第一电动推杆，两个所述第一电动推杆的伸缩端均设有抵紧机构，两个所述抵紧机构之间滑动连接有待打磨管道，所述转动杆的转动轴上固定安装有从动齿轮。本发明结构设计合理，其能够在对管道进行夹紧固定时，对管道进行有效防护，避免在夹紧时对管道造成损伤，且在对管道进行打磨时，将附着在管道表面上的碎屑进行清理，避免碎屑阻碍打磨盘对管道表面进行打磨，提高打磨效率。CN112847094ACN112847094A权利要求书1/2页1.一种管道防腐除锈装置，包括底座(1)，其特征在于，所述底座(1)的顶部固定安装有两个支撑杆(2)，两个所述支撑杆(2)之间固定连接有连接杆(3)，所述其中一个所述支撑杆(2)上转动连接有转动杆(4)，另一个所述支撑杆(2)上转动连接有转动板(6)，所述转动杆(4)和所述转动板(6)上均固定安装有第一电动推杆(7)，两个所述第一电动推杆(7)的伸缩端均设有抵紧机构，两个所述抵紧机构之间滑动连接有待打磨管道(10)，所述转动杆(4)的转动轴上固定安装有从动齿轮(5)，其中一个所述支撑杆(2)上设有转动机构，所述转动机构与从动齿轮(5)相啮合，另一个所述支撑杆(2)上设有清洁机构，所述连接杆(3)上设有打磨机构，所述打磨机构的自由端与清洁机构的侧壁固定连接。2.根据权利要求1所述的一种管道防腐除锈装置，其特征在于，所述抵紧机构包括固定安装在第一电动推杆(7)伸缩端上的滑动杆(15)，所述滑动杆(15)上滑动连接有圆形抵块(16)，所述圆形抵块(16)上固定安装有环形橡胶垫(17)，所述环形橡胶垫(17)的侧壁与待打磨管道(10)的端部相抵紧，所述圆形抵块(16)上开设有第一安装槽(18)和两个滑槽(19)，两个所述滑槽(19)内均设有固定机构，两个所述固定机构均与待打磨管道(10)的内壁相抵紧，所述第一安装槽(18)内设有两个滑动机构，两个所述滑动机构均延伸至相对的滑槽(19)内并与滑块(21)固定连接，所述滑动杆(15)延伸至第一安装槽(18)内并与其滑动连接，所述滑动杆(15)上固定安装有两个抵杆(20)，两个所述抵杆(20)的端部均与相对的滑动机构的侧壁相抵紧。3.根据权利要求1所述的一种管道防腐除锈装置，其特征在于，所述转动机构包括固定安装在支撑杆(2)侧壁上的电机(8)，所述电机(8)的输出轴末端贯穿支撑杆(2)并固定安装有主动齿轮(9)，所述主动齿轮(9)与从动齿轮(5)相啮合。4.根据权利要求1所述的一种管道防腐除锈装置，其特征在于，所述清洁机构包括固定安装在支撑杆(2)侧壁上的第二电动推杆(11)，所述第二电动推杆(11)的伸缩端固定安装有安装板(12)，所述安装板(12)的侧壁固定安装有清洁刷(13)。5.根据权利要求4所述的一种管道防腐除锈装置，其特征在于，所述打磨机构包括滑动连接在连接杆(3)底部上的滑板(26)，所述滑板(26)上开设有卡槽(31)，所述滑板(26)上贯穿滑动连接有滑杆(27)，所述滑杆(27)的底端固定安装有打磨盘(28)，所述滑杆(27)上开设有第二安装槽(30)，所述滑杆(27)的顶部与第二安装槽(30)之间设有阻挡机构，所述阻挡机构延伸至卡槽(31)内并与其内侧壁相抵紧，所述滑板(26)的底部与打磨盘(28)的顶部之间固定连接有多个第二弹簧(29)，所述滑板(26)的侧壁固定连接有L形板(36)，所述L形板(36)的侧壁与安装板(12)的侧壁之间固定连接有弹性绳(14)。6.根据权利要求2所述的一种管道防腐除锈装置，其特征在于，所述固定机构包括滑动连接在滑槽(19)内的滑块(21)，所述滑块(21)上固定安装有橡
