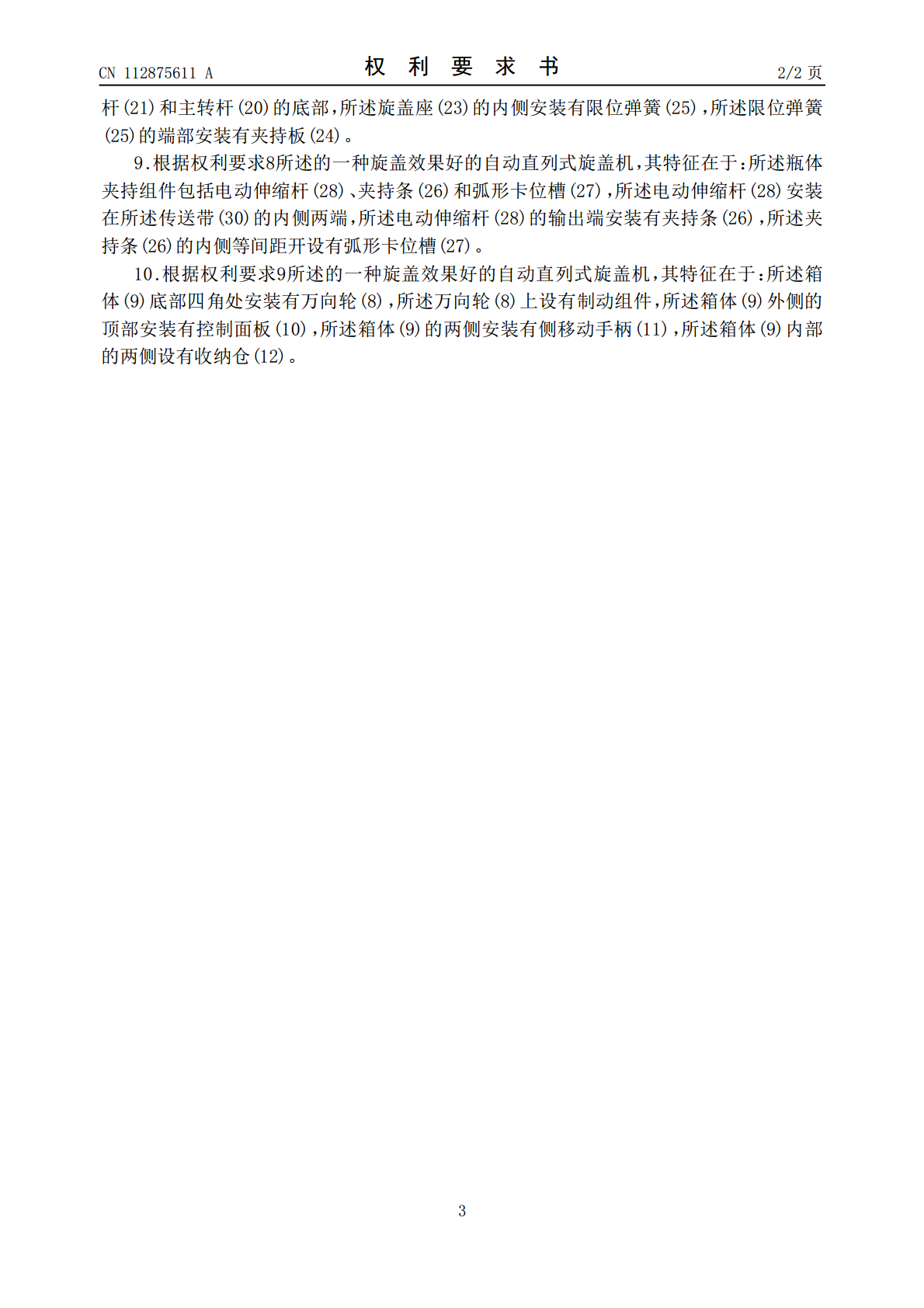

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112875611A(43)申请公布日2021.06.01(21)申请号202110025579.7(22)申请日2021.01.08(71)申请人成都易佰联自动化设备有限公司地址610400四川省成都市金堂县淮口镇节能大道99号(72)发明人李文辉庞瑜(74)专利代理机构成都明涛智创专利代理有限公司51289代理人毕雅凤(51)Int.Cl.B67B3/20(2006.01)权利要求书2页说明书4页附图2页(54)发明名称一种旋盖效果好的自动直列式旋盖机(57)摘要本发明公开了一种旋盖效果好的自动直列式旋盖机，属于自动直列式旋盖机技术领域，通过内齿轮盘组件带动外滑动框进行水平移动，通过外滑动框的移动配合横向滑动杆组件进行水平移动限位，通过内齿轮盘组件带动连接支撑杆带动传动仓运动，通过启动旋盖驱动组件带动皮带传送组件，通过皮带传送组件带动瓶盖夹持组件运动实现盖盖子的功能，进而实现无须停止瓶体传送组件实现循环盖盖子的功能，进而提高了工作效率，且通过瓶体夹持组件使其对瓶子具有良好的夹持功能，通过采用旋盖驱动组件带动皮带传送组件实现高效的传动功能，进行同步盖盖子的功能。CN112875611ACN112875611A权利要求书1/2页1.一种旋盖效果好的自动直列式旋盖机，其特征在于：包括箱体(9)，所述箱体(9)的内壁安装有侧固定盘(7)，所述侧固定盘(7)的内侧安装有横向滑动杆组件，所述横向滑动杆组件的内端部安装有外滑动框(15)，所述外滑动框(15)的内侧设有可在所述外滑动框(15)内侧上下移动的内齿轮盘组件，所述内齿轮盘组件的内侧设有齿轮传动组件，所述内齿轮盘组件的顶部安装有贯穿所述外滑动框(15)的连接支撑杆(6)，所述连接支撑杆(6)的顶部安装有传动仓(4)，所述传动仓(4)的内侧设有皮带传送组件，所述传动仓(4)顶部的一侧安装有旋盖驱动组件，所述皮带传送组件的底部安装有瓶盖夹持组件，所述箱体(9)的顶部通过(5)安装有侧固定架(1)，所述侧固定架(1)的内侧设有瓶体传送组件，所述瓶体传送组件的内侧设有瓶体夹持组件。2.根据权利要求1所述的一种旋盖效果好的自动直列式旋盖机，其特征在于：所述横向滑动杆组件包括横向限位滑杆(13)和U型限位架(18)，所述U型限位架(18)安装在所述侧固定盘(7)外侧的两端处，且所述U型限位架(18)的内侧插入有可在所述U型限位架(18)内侧滑动的横向限位滑杆(13)。3.根据权利要求2所述的一种旋盖效果好的自动直列式旋盖机，其特征在于：所述内齿轮盘组件包括内滑动盘(14)和内椭圆形齿轮条(16)，所述内滑动盘(14)位于所述外滑动框(15)的内侧，且可在所述外滑动框(15)的内侧上下滑动，所述内滑动盘(14)的内壁铺设有内椭圆形齿轮条(16)，所述内椭圆形齿轮条(16)与所述齿轮传动组件相互配合。4.根据权利要求3所述的一种旋盖效果好的自动直列式旋盖机，其特征在于：所述齿轮传动组件包括传动齿轮盘(17)、转轴和齿轮驱动电机，所述内椭圆形齿轮条(16)的内侧设有与所述内椭圆形齿轮条(16)相互啮合的传动齿轮盘(17)，所述传动齿轮盘(17)的外侧安装有转轴，所述转轴的端部安装有齿轮驱动电机，所述齿轮驱动电机安装在所述箱体(9)的内侧。5.根据权利要求4所述的一种旋盖效果好的自动直列式旋盖机，其特征在于：所述瓶体传送组件包括传动驱动电机(29)、传送带(30)、主传动筒和从传动筒，所述侧固定架(1)外侧的端部安装有传动驱动电机(29)，所述传动驱动电机(29)的输出端贯穿所述侧固定架(1)安装有主传动筒，且所述侧固定架(1)内侧远离所述主传动筒的一端安装有从传动筒，所述主传动筒和从传动筒的外侧套设有传送带(30)。6.根据权利要求5所述的一种旋盖效果好的自动直列式旋盖机，其特征在于：所述旋盖驱动组件包括电机罩(2)、旋盖驱动电机(3)和主转杆(20)，所述电机罩(2)安装在所述传动仓(4)顶部的一侧，所述电机罩(2)的内顶部安装有旋盖驱动电机(3)，所述旋盖驱动电机(3)的输出端贯穿所述传动仓(4)安装有主转杆(20)。7.根据权利要求6所述的一种旋盖效果好的自动直列式旋盖机，其特征在于：所述皮带传送组件包括主传动盘(19)、从转杆(21)和传动皮带(22)，所述主传动盘(19)安装在所述主转杆(20)外侧的中部，所述传动仓(4)的内侧沿所述传动仓(4)轴向上等间距设有从转杆(21)，所述从转杆(21)外侧的中部安装有从传动盘(31)，所述从传动盘(31)和主传动盘(19)的外侧套设有传动皮带(22)，所述从转杆(21)和主转杆(20)的底部安装有瓶体夹持组件。8.根据权利要求7所述的一种旋盖效果好的自动直列式旋盖机，
