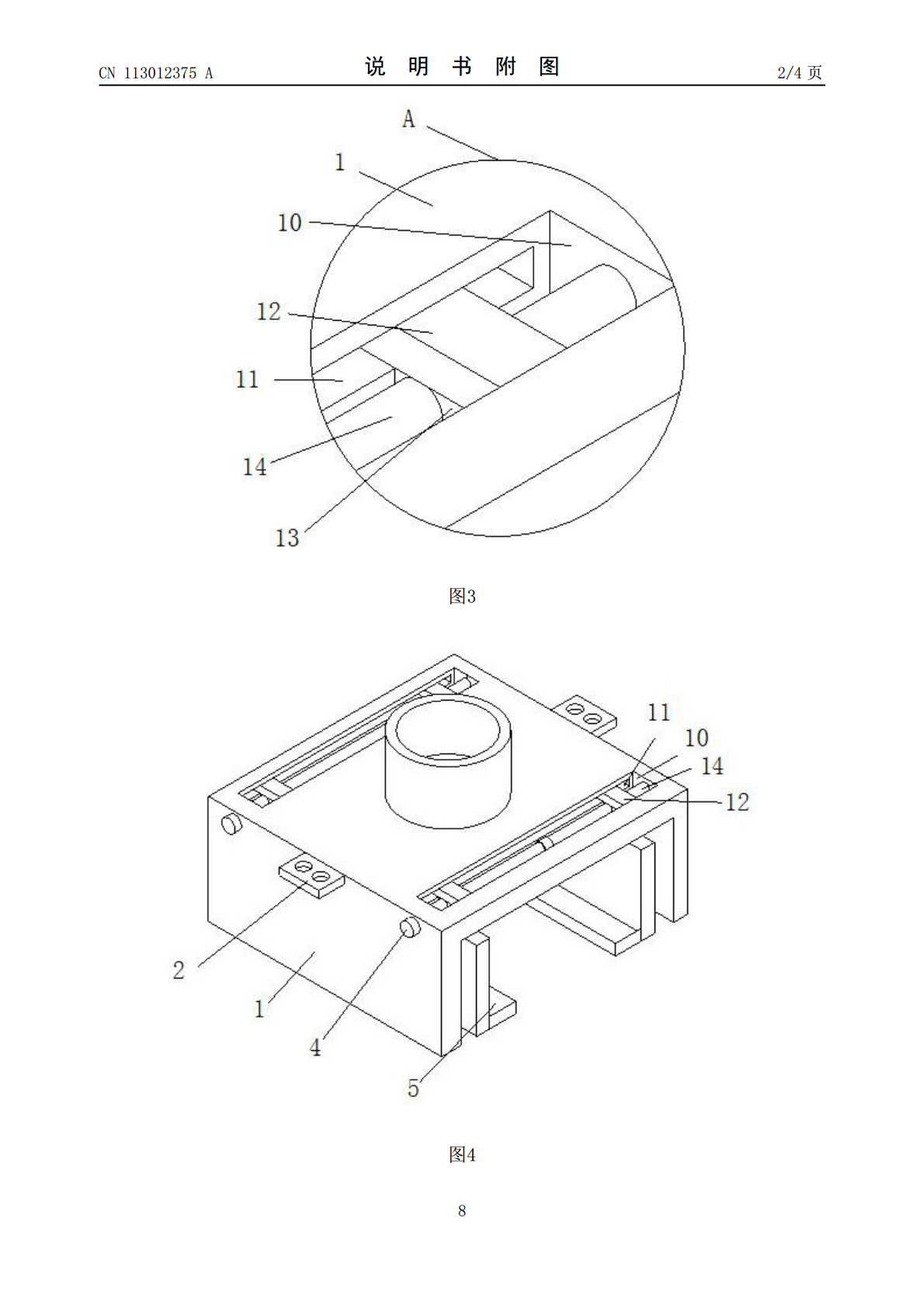

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113012375A(43)申请公布日2021.06.22(21)申请号202110331153.4(22)申请日2021.03.29(71)申请人济南中维世纪科技有限公司地址250000山东省济南市中国(山东)自由贸易试验区济南片区新泺大街1166号奥盛大厦3号楼1201室(72)发明人张凯郭强杨家正(74)专利代理机构济南方宇专利代理事务所(普通合伙)37251代理人刘旋(51)Int.Cl.G08B13/19(2006.01)G08B13/196(2006.01)权利要求书1页说明书4页附图4页(54)发明名称一种基于红外视频的监控报警装置(57)摘要本发明涉及监控装置技术领域，且公开了一种基于红外视频的监控报警装置，包括固定架，固定架的前后表面均固定连接有连接件，固定架的顶面固定连接有穿线管，固定架的内部设置有机箱，机箱的底面固定连接有支撑杆，支撑杆的右端固定连接有红外监控，固定架底部设置有快速固定装置。通过转动旋钮带动转动杆在滑槽的内部进行转动，利用右旋螺纹和左旋螺纹的开设，使得两个连接块在转动杆上做相对运动或相背运动，进而调节两个连接块之间的距离，从而调节两个夹板之间的距离，进而将机箱加紧，从而完成红外监控的安装，与传统的螺丝安装相比，通过该装置的设置能够减少安装的时间，极大程度的加快了安装的速度。CN113012375ACN113012375A权利要求书1/1页1.一种基于红外视频的监控报警装置，包括固定架（1），固定架（1）的前后表面均固定连接有连接件（2），两个连接件（2）的上下表面均开设有固定孔（21），固定架（1）的顶面固定连接有穿线管（3），穿线管（3）与固定架（1）的内部相通，其特征在于：所述固定架（1）的内部设置有机箱（6），机箱（6）的底面固定连接有支撑杆（7），支撑杆（7）的右端固定连接有红外监控（8），红外监控（8）的顶面固定连接有挡板（9），固定架（1）的前表面转动连接有两个旋钮（4），固定架（1）底部设置有快速固定装置。2.根据权利要求1所述的一种基于红外视频的监控报警装置，其特征在于：所述固定架（1）的顶面开设有两个滑槽（10），两个滑槽（10）分别开设在固定架（1）顶面的左右两侧，两个滑槽（10）均与固定架（1）的内部相通，两个滑槽（10）内部的左右表面均开设有卡槽（11）。3.根据权利要求2所述的一种基于红外视频的监控报警装置，其特征在于：两个所述滑槽（10）的内部均转动连接有转动杆（14），两个转动杆（14）的前端分别与两个旋钮（4）固定连接，两个转动杆（14）的前端均贯穿固定架（1）分别与两个旋钮（4）固定连接。4.根据权利要求1所述的一种基于红外视频的监控报警装置，其特征在于：所述快速固定装置包括夹板（5），夹板（5）滑动连接在固定架（1）的内部，夹板（5）的顶部固定连接有两个连接块（13），两个连接块（13）的顶部均固定连接有滑块（12）。5.根据权利要求4所述的一种基于红外视频的监控报警装置，其特征在于：两个所述滑块（12）分别与两个卡槽（11）滑动连接，两个连接块（13）分别与两个滑槽（10）滑动连接。6.根据权利要求4所述的一种基于红外视频的监控报警装置，其特征在于：两个所述连接块（13）的前表面均开设有连接孔（15），两个连接孔（15）的内壁上均开设有螺纹槽（22）。7.根据权利要求3所述的一种基于红外视频的监控报警装置，其特征在于：两个所述转动杆（14）上均固定套接有限位套（20），两个转动杆（14）上均开设有右旋螺纹（18）,右旋螺纹（18）位于限位套（20）的前侧，两个转动杆（14）上均开设有左旋螺纹（19），左旋螺纹（19）位于限位套（20）的后侧，连接块（13）螺纹套接在转动杆（14）上。8.根据权利要求4所述的一种基于红外视频的监控报警装置，其特征在于：所述夹板（5）的前表面固定连接有防护垫（16），防护垫（16）的前表面固定连接有弹簧（17），弹簧（17）的前端同样固定连接有防护垫（16），前侧的防护垫（16）与固定架（1）的内壁固定连接。9.根据权利要求4所述的一种基于红外视频的监控报警装置，其特征在于：所述夹板（5）的形状均为“L”形。2CN113012375A说明书1/4页一种基于红外视频的监控报警装置技术领域[0001]本发明涉及监控装置技术领域，具体为一种基于红外视频的监控报警装置。背景技术[0002]监控系统是安防系统中应用最多的系统之一，现在市面上较为适合的工地监控系统是手持式视频通信设备，视频监控现在是主流。从最早模拟监控到前些年火热数字监控再到现在方兴未艾网络视频监控，发生了翻天覆地变化，在IP技术逐步统一全球今天，我们有必要重新认识视频监控系统发展历史。从技
