一种李子种植防虫装置.pdf

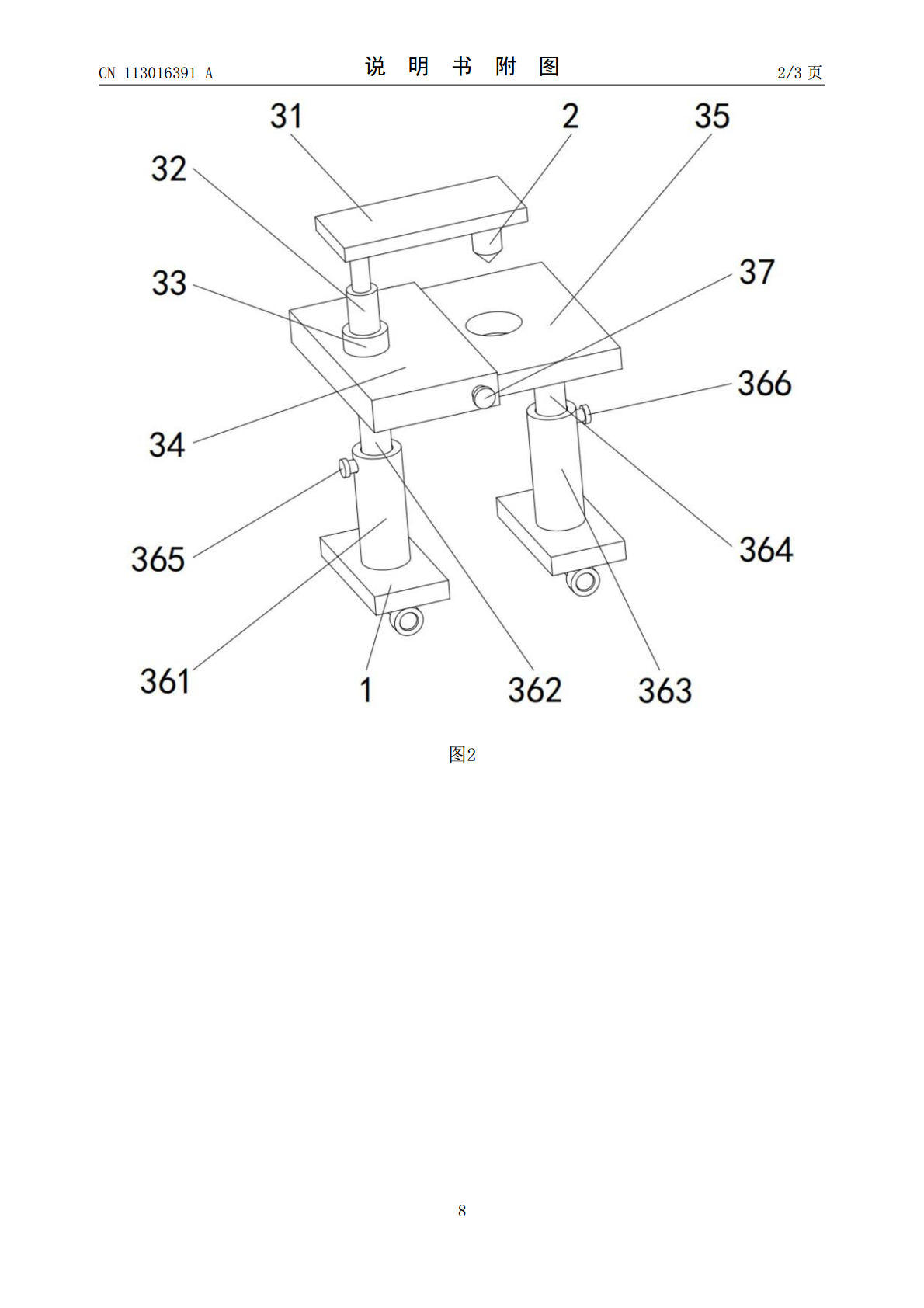

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113016391A(43)申请公布日2021.06.25(21)申请号202110319384.3(22)申请日2021.03.25(71)申请人学勇（重庆）农业科技有限公司地址404500重庆市云阳县凤鸣镇院庄社区3组(72)发明人周豪(74)专利代理机构重庆莫斯专利代理事务所(普通合伙)50279代理人刘强(51)Int.Cl.A01G7/06(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种李子种植防虫装置(57)摘要本发明公开了一种李子种植防虫装置，通过所述液压缸提供的动力来带动所述伸缩杆进行收缩，从而使得所述支撑板进行竖向滑动，并进行轴向转动，调节所述支撑板的角度和高度，进而使得所述钻头进行竖向滑动，通过所述第一滑动杆在所述第一支撑杆上的竖向滑动，从而使得所述固定板进行竖向滑动，从而调节了所述固定板的高度，通过所述第二滑动杆在所述第二支撑杆上的竖向滑动，从而使得所述滑动板进行竖向滑动，从而调节了所述滑动板的高度，结合对所述固定板高度的调节，从而对所述钻头的位置进行调节，进而能够更高效地对树木进行打孔。CN113016391ACN113016391A权利要求书1/1页1.一种李子种植防虫装置，其特征在于，包括执行底座、钻头和连接组件；所述钻头与所述执行底座滑动连接，并位于所述执行底座的一侧；所述连接组件包括支撑板、伸缩杆、液压缸、固定板、滑动板和导向构件，所述支撑板与所述钻头固定连接，并位于所述钻头远离所述执行底座的一侧，所述伸缩杆与所述支撑板固定连接，并位于所述支撑板靠近所述钻头的一侧，所述液压缸与所述伸缩杆固定连接，并位于所述伸缩杆远离所述支撑板的一端，所述固定板与所述液压缸固定连接，并位于所述液压缸远离所述伸缩杆的一侧，所述滑动板与所述固定板滑动连接，并位于所述固定板远离所述液压缸的一侧；所述导向构件包括第一支撑杆、第一滑动杆、第二支撑杆和第二滑动杆，所述第一支撑杆与所述执行底座固定连接，并位于所述执行底座靠近所述固定板的一侧，所述第一滑动杆的一端与所述第一支撑杆滑动连接，并另一端与所述固定板固定连接，且位于所述第一支撑杆与所述固定板之间，所述第二支撑杆与所述执行底座固定连接，并位于所述执行底座靠近所述滑动板的一侧，所述第二滑动杆的一端与所述第二支撑杆滑动连接，并另一端与所述滑动板固定连接，且位于所述第二支撑杆与所述滑动板之间。2.如权利要求1所述的李子种植防虫装置，其特征在于，所述连接组件还包括第一固定螺栓，所述第一固定螺栓与所述固定板滑动连接，并与所述滑动板抵接，且位于所述固定板靠近所述滑动板的一侧。3.如权利要求1所述的李子种植防虫装置，其特征在于，所述导向构件还包括第一定位螺栓，所述第一定位螺栓与所述第一支撑杆滑动连接，并与所述第一滑动杆抵接，且位于所述第一支撑杆靠近所述第一滑动杆的一侧。4.如权利要求1所述的李子种植防虫装置，其特征在于，所述导向构件还包括第二定位螺栓，所述第二定位螺栓与所述第二支撑杆滑动连接，并与所述第二滑动杆抵接，且位于所述第二支撑杆靠近所述第二滑动杆的一侧。5.如权利要求1所述的李子种植防虫装置，其特征在于，所述连接组件还包括转向连杆，所述转向连杆与所述执行底座转动连接，并位于所述执行底座远离所述第一支撑杆的一侧。6.如权利要求5所述的李子种植防虫装置，其特征在于，所述连接组件还包括转向滑轮，所述转向滑轮与所述转向连杆转动连接，并位于所述转向连杆远离所述执行底座的一侧。2CN113016391A说明书1/4页一种李子种植防虫装置技术领域[0001]本发明涉及李子种植技术领域，尤其涉及一种李子种植防虫装置。背景技术[0002]李子是蔷薇科李属植物，别名嘉庆子、布霖、玉皇李、山李子。其果实7～8月间成熟，饱满圆润，玲珑剔透，形态美艳，口味甘甜，是人们最喜欢的水果之一，李子味酸，能促进胃酸和胃消化酶的分泌，并能促进胃肠蠕动，因而有改善食欲，促进消化的作用，尤其对胃酸缺乏、食后饱胀、大便秘结者有效。新鲜李肉中的丝氨酸、甘氨酸、脯氨酸、谷酰胺等氨基酸，有利尿消肿的作用，对肝硬化有辅助治疗效果。[0003]要提高李子的产量，保证李子的质量，对李子树种植过程的保护极为重要。而现有的李子树在进行种植时，虫害是影响李子生长的最重要的原因之一，现有的一般用于除虫子的方法是涂放化学农药，然而现有的涂放农药是人工对树木打孔，然后将农药涂覆在树木的孔内，然而，在大规模李子种植中，李子树木较多，只通过人工打孔会影响防虫的效率。发明内容[0004]本发明的目的在于提供一种李子种植防虫装置，旨在解决现有技术中的现有的李子种植防虫装置一般体积较大，从而使得收纳需要占用的空间较大，进而使得不便于对李子种植防虫装置进行收
