一种物料自动开袋机.pdf

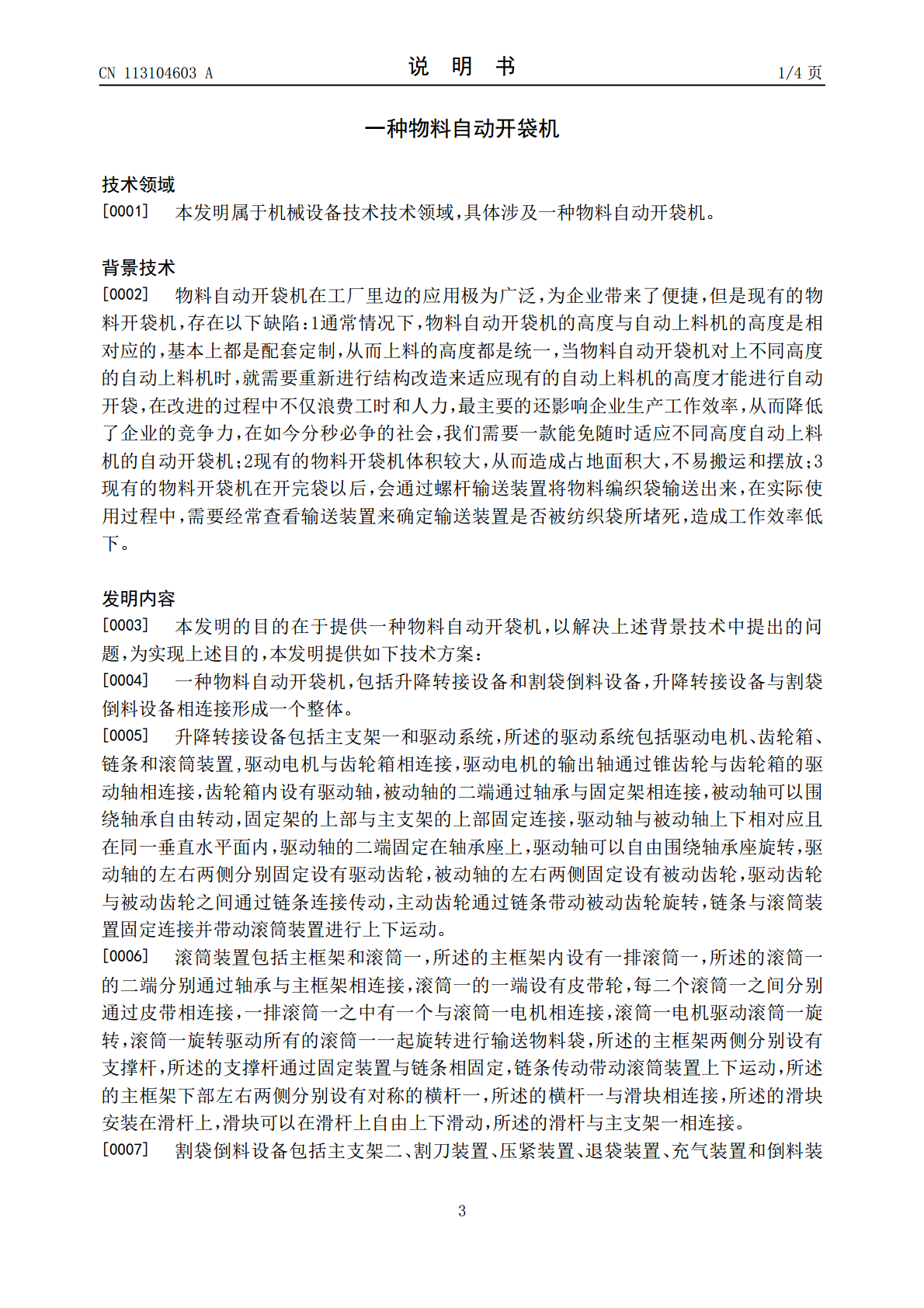

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113104603A(43)申请公布日2021.07.13(21)申请号202110571934.0(22)申请日2021.05.25(71)申请人连云港宝畅流体输送设备有限公司地址222000江苏省连云港市经济技术开发区大浦路78号(72)发明人韩少川张涛孟伟伟许任(74)专利代理机构连云港乐诚专利代理事务所(特殊普通合伙)32430代理人张丽(51)Int.Cl.B65G65/23(2006.01)B65G15/30(2006.01)B65G43/08(2006.01)B65G69/08(2006.01)B65B69/00(2006.01)权利要求书1页说明书4页附图10页(54)发明名称一种物料自动开袋机(57)摘要本发明公开了一种物料自动开袋机，属于工业设备技术领域，包括升降转接设备和割袋倒料设备，升降转接设备与割袋倒料设备相连接形成一个整体，升降转接设备包括主支架一和驱动系统，所述的驱动系统包括驱动电机、齿轮箱、链条和滚筒装置,驱动电机与齿轮箱相连接，驱动电机的输出轴通过锥齿轮与齿轮箱的驱动轴相连接，滚筒装置包括主框架和滚筒一，所述的主框架内设有一排滚筒一，所述的滚筒一的二端分别通过轴承与主框架相连接，滚筒一的一端设有皮带轮，每二个滚筒一之间分别通过皮带相连接，一排滚筒一之中有一个与滚筒一电机相连接，滚筒一电机驱动滚筒一旋转，所述的主框架两侧分别设有支撑杆，所述的支撑杆通过固定装置与链条相固定，链条传动带动滚筒装置上下运动，主要应用于颗粒物料或粉末状物料方面。CN113104603ACN113104603A权利要求书1/1页1.一种物料自动开袋机，包括升降转接设备和割袋倒料设备，其特征在于：所述的升降转接设备包括主支架一(1)和驱动系统，所述的驱动系统包括驱动电机二(3)、齿轮箱(3‑8)、链条(3‑7)和滚筒装置,驱动电机二(3)安装在电机支架(3‑1)上，驱动电机二(3)与齿轮箱(3‑8)相连接，齿轮箱(3‑8)内设有驱动轴(3‑2)，被动轴(3‑5)的二端通过轴承与固定架(3‑6‑1)相连接，固定架(3‑6‑1)的上部与主支架(1)的上部固定连接，驱动轴(3‑2)与被动轴(3‑5)上下相对应且在同一垂直水平面内，驱动轴(3‑2)的二端固定在轴承座(3‑4)上，驱动轴(3‑2)的左右两侧分别固定设有驱动齿轮(3‑3)，被动轴(3‑5)的左右两侧固定设有被动齿轮(3‑6)，驱动齿轮(3‑3)与被动齿轮(3‑6)之间通过链条(3‑7)连接传动，所述的链条(3‑7)与滚筒装置固定连接；所述的割袋倒料设备包括主支架二(16)、割刀装置、压紧装置、退袋装置、充气装置和倒料装置。2.根据权利要求1所述的一种物料自动开袋机，其特征在于：所述的滚筒装置包括主框架(2‑3)和滚筒一(2)，所述的主框架(2‑3)内设有一排滚筒一(2)，所述的滚筒一(2)的二端分别通过轴承与主框架(2‑3)相连接，滚筒一(2)的一端设有皮带轮(2‑1)，每二个滚筒一(2)之间分别通过皮带(2‑2)相连接，一排滚筒一(2)之中有一个与滚筒一电机相连接，滚筒一电机驱动滚筒一(2)旋转，所述的主框架(2‑3)两侧分别设有支撑杆(2‑3‑1)，所述的支撑杆(2‑3‑1)通过固定装置与链条(3‑7)相固定，所述的主框架(2‑3)下部左右两侧分别设有对称的横杆一(2‑4)，所述的横杆一(2‑4)与滑块(2‑5)相连接，所述的滑块(2‑5)安装在滑杆(2‑6)上，所述的滑杆(2‑6)与主支架一(1)相连接。3.根据权利要求1所述的一种物料自动开袋机，其特征在于：所述的割刀装置包括割刀气缸(7)和割刀(7‑1)，所述的割刀(7‑1)通过螺栓安装在割刀气缸(7)上，所述的割刀气缸(7)安装在固定板一(4)上，所述的固定板一(4)焊接在主支架二(16)上，所述的压紧装置包括压紧气缸(6)和压紧板(6‑1)，所述的压紧板(6‑1)与压紧气缸(6)的下部相连接，所述的压紧气缸(6)安装在固定板二(5)上，所述的固定板二(5)焊接在主支架二(16)上，所述的倒料装置为左右对称的倒料滚筒，所述的倒料滚筒包括倒料气缸(12)和倒料框架(12‑1)，倒料气缸(12)的上部通过旋转轴与倒料框架(12‑1)相连接，所述的倒料框架(12‑1)内设有一排滚筒二(9)，所述的滚筒二(9)的二端分别通过旋转轴与倒料框架(12‑1)相连接，倒料气缸(12)的底部通过旋转轴固定在横杆二(16‑1)上，倒料框架(12‑1)的一侧通过旋转轴与固定座(12‑2)相连接，所述的固定座(12‑2)与主支架二(16)相连接，二个倒料滚筒中间留有间隙，所述的割刀(7‑1)的下部在二个倒料滚筒之间的间隙前后滑动切割物料袋，所述的退袋装置
