一种市政污水极限脱氮的连续化运行装置及其脱氮方法.pdf

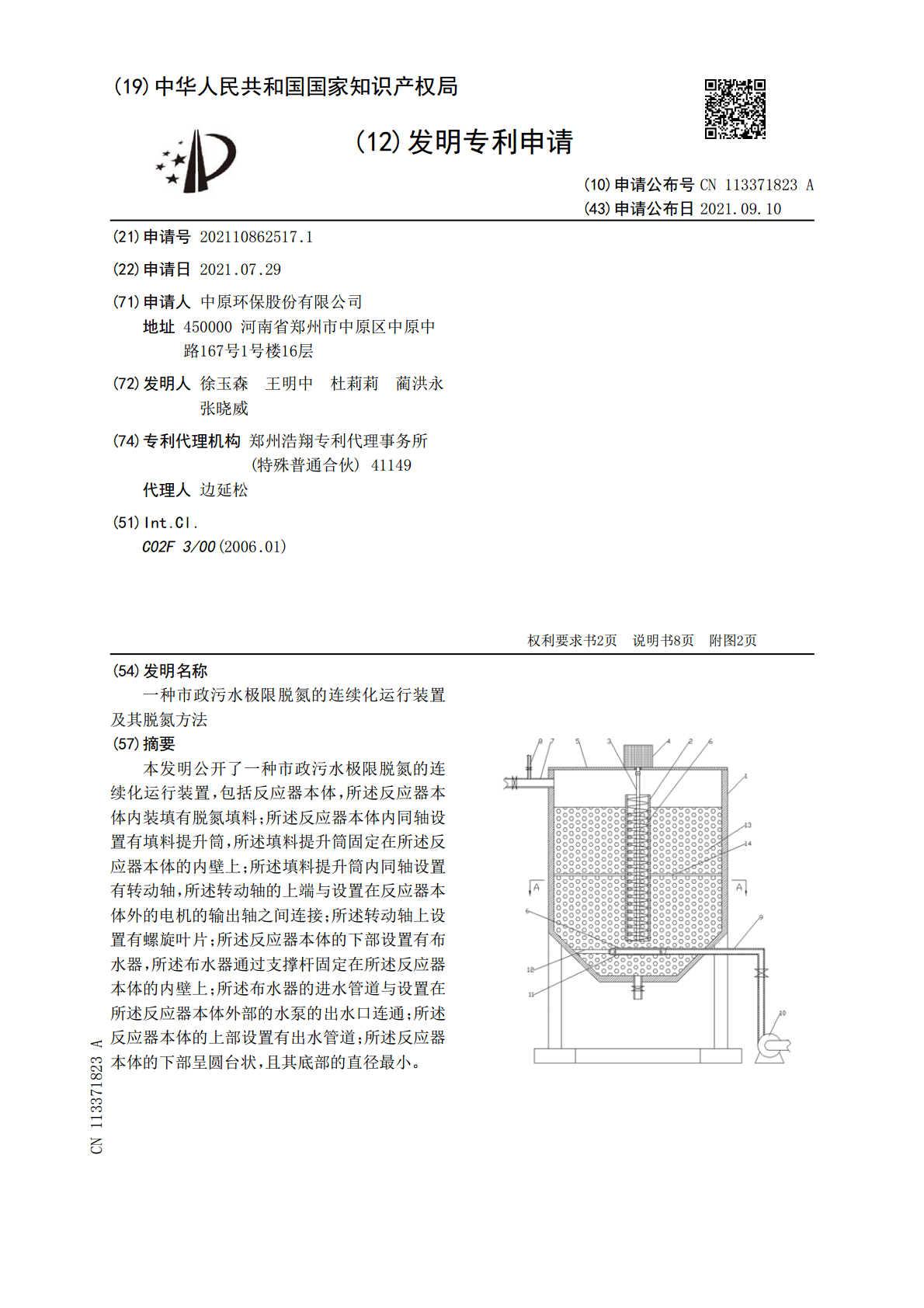

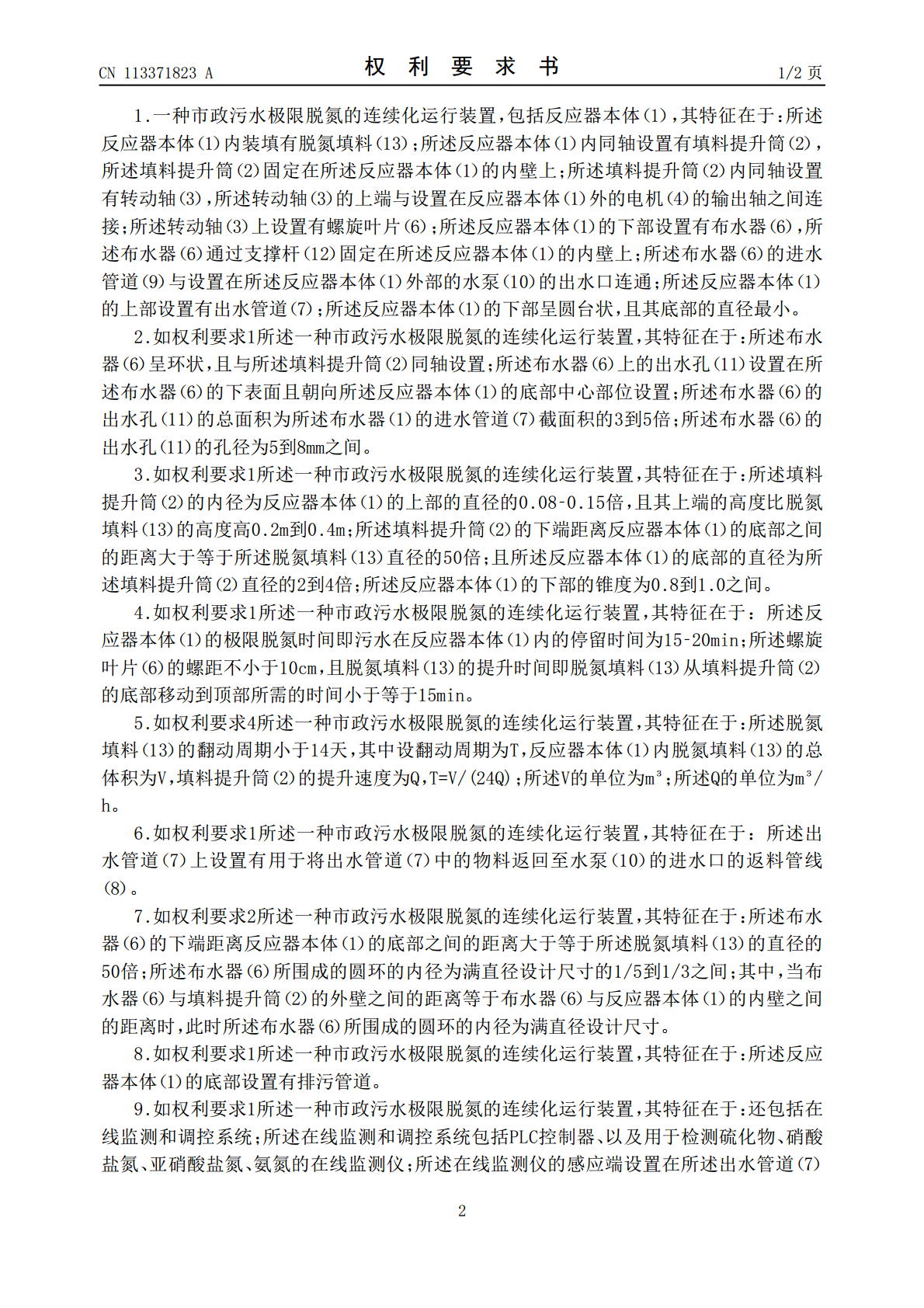

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113371823A(43)申请公布日2021.09.10(21)申请号202110862517.1(22)申请日2021.07.29(71)申请人中原环保股份有限公司地址450000河南省郑州市中原区中原中路167号1号楼16层(72)发明人徐玉森王明中杜莉莉蔺洪永张晓威(74)专利代理机构郑州浩翔专利代理事务所(特殊普通合伙)41149代理人边延松(51)Int.Cl.C02F3/00(2006.01)权利要求书2页说明书8页附图2页(54)发明名称一种市政污水极限脱氮的连续化运行装置及其脱氮方法(57)摘要本发明公开了一种市政污水极限脱氮的连续化运行装置，包括反应器本体，所述反应器本体内装填有脱氮填料；所述反应器本体内同轴设置有填料提升筒，所述填料提升筒固定在所述反应器本体的内壁上；所述填料提升筒内同轴设置有转动轴，所述转动轴的上端与设置在反应器本体外的电机的输出轴之间连接；所述转动轴上设置有螺旋叶片；所述反应器本体的下部设置有布水器，所述布水器通过支撑杆固定在所述反应器本体的内壁上；所述布水器的进水管道与设置在所述反应器本体外部的水泵的出水口连通；所述反应器本体的上部设置有出水管道；所述反应器本体的下部呈圆台状，且其底部的直径最小。CN113371823ACN113371823A权利要求书1/2页1.一种市政污水极限脱氮的连续化运行装置，包括反应器本体（1），其特征在于：所述反应器本体（1）内装填有脱氮填料（13）；所述反应器本体（1）内同轴设置有填料提升筒（2），所述填料提升筒（2）固定在所述反应器本体（1）的内壁上；所述填料提升筒（2）内同轴设置有转动轴（3），所述转动轴（3）的上端与设置在反应器本体（1）外的电机（4）的输出轴之间连接；所述转动轴（3）上设置有螺旋叶片（6）；所述反应器本体（1）的下部设置有布水器（6），所述布水器（6）通过支撑杆（12）固定在所述反应器本体（1）的内壁上；所述布水器（6）的进水管道（9）与设置在所述反应器本体（1）外部的水泵（10）的出水口连通；所述反应器本体（1）的上部设置有出水管道（7）；所述反应器本体（1）的下部呈圆台状，且其底部的直径最小。2.如权利要求1所述一种市政污水极限脱氮的连续化运行装置，其特征在于：所述布水器（6）呈环状，且与所述填料提升筒（2）同轴设置；所述布水器（6）上的出水孔（11）设置在所述布水器（6）的下表面且朝向所述反应器本体（1）的底部中心部位设置；所述布水器（6）的出水孔（11）的总面积为所述布水器（1）的进水管道（7）截面积的3到5倍；所述布水器（6）的出水孔（11）的孔径为5到8mm之间。3.如权利要求1所述一种市政污水极限脱氮的连续化运行装置，其特征在于：所述填料提升筒（2）的内径为反应器本体（1）的上部的直径的0.08‑0.15倍，且其上端的高度比脱氮填料（13）的高度高0.2m到0.4m；所述填料提升筒（2）的下端距离反应器本体（1）的底部之间的距离大于等于所述脱氮填料（13）直径的50倍；且所述反应器本体（1）的底部的直径为所述填料提升筒（2）直径的2到4倍；所述反应器本体（1）的下部的锥度为0.8到1.0之间。4.如权利要求1所述一种市政污水极限脱氮的连续化运行装置，其特征在于：所述反应器本体（1）的极限脱氮时间即污水在反应器本体（1）内的停留时间为15‑20min；所述螺旋叶片（6）的螺距不小于10cm，且脱氮填料（13）的提升时间即脱氮填料（13）从填料提升筒（2）的底部移动到顶部所需的时间小于等于15min。5.如权利要求4所述一种市政污水极限脱氮的连续化运行装置，其特征在于：所述脱氮填料（13）的翻动周期小于14天，其中设翻动周期为T，反应器本体（1）内脱氮填料（13）的总体积为V，填料提升筒（2）的提升速度为Q，T=V/(24Q)；所述V的单位为m³；所述Q的单位为m³/h。6.如权利要求1所述一种市政污水极限脱氮的连续化运行装置，其特征在于：所述出水管道（7）上设置有用于将出水管道（7）中的物料返回至水泵（10）的进水口的返料管线（8）。7.如权利要求2所述一种市政污水极限脱氮的连续化运行装置，其特征在于：所述布水器（6）的下端距离反应器本体（1）的底部之间的距离大于等于所述脱氮填料（13）的直径的50倍；所述布水器（6）所围成的圆环的内径为满直径设计尺寸的1/5到1/3之间；其中，当布水器（6）与填料提升筒（2）的外壁之间的距离等于布水器（6）与反应器本体（1）的内壁之间的距离时，此时所述布水器（6）所围成的圆环的内径为满直径设计尺寸。8.如权利要求1所述一种市政污水极限脱氮的连续化运行装置，其特征在于：所述反应器本体（1）的底部设置有排污管
