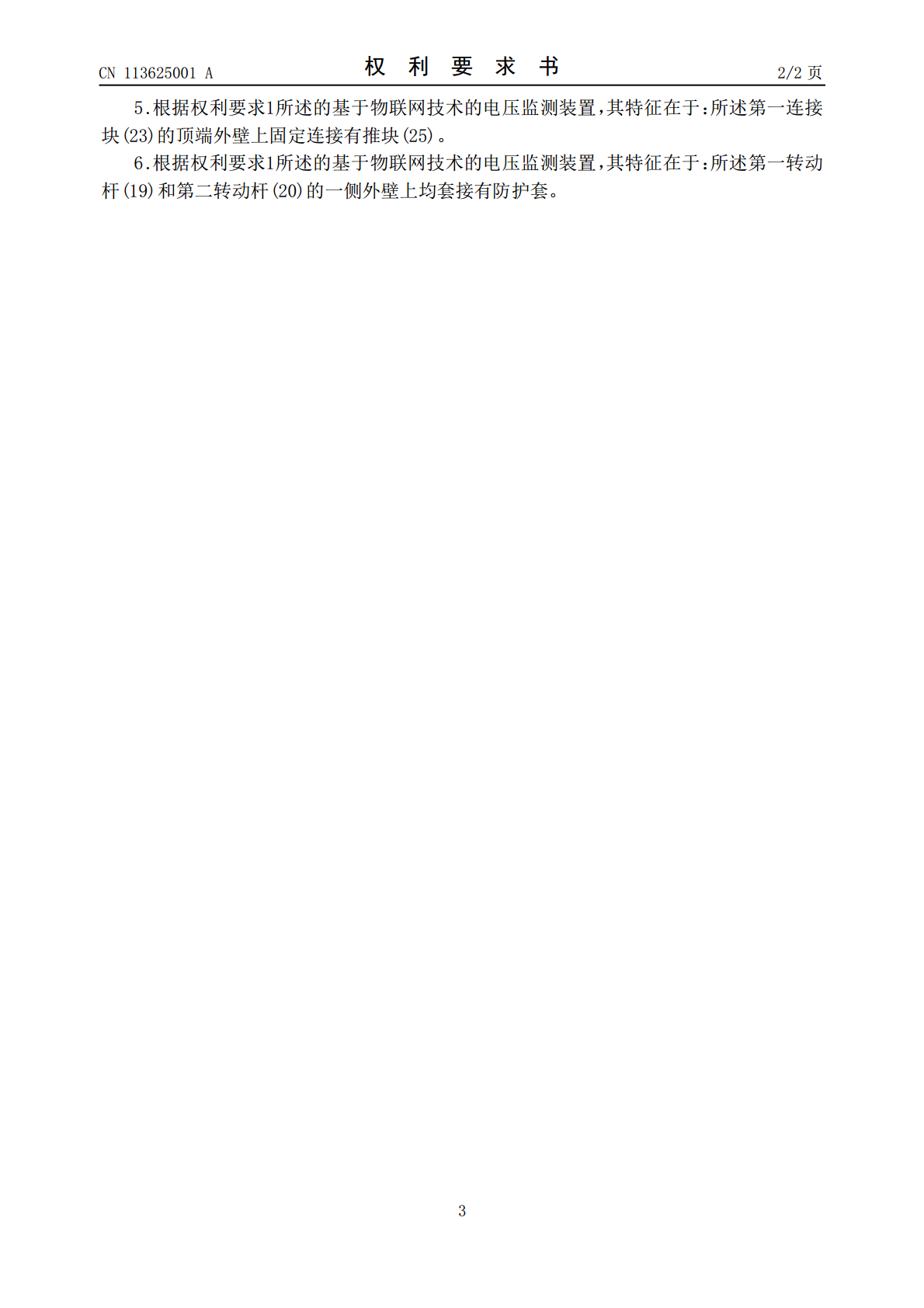

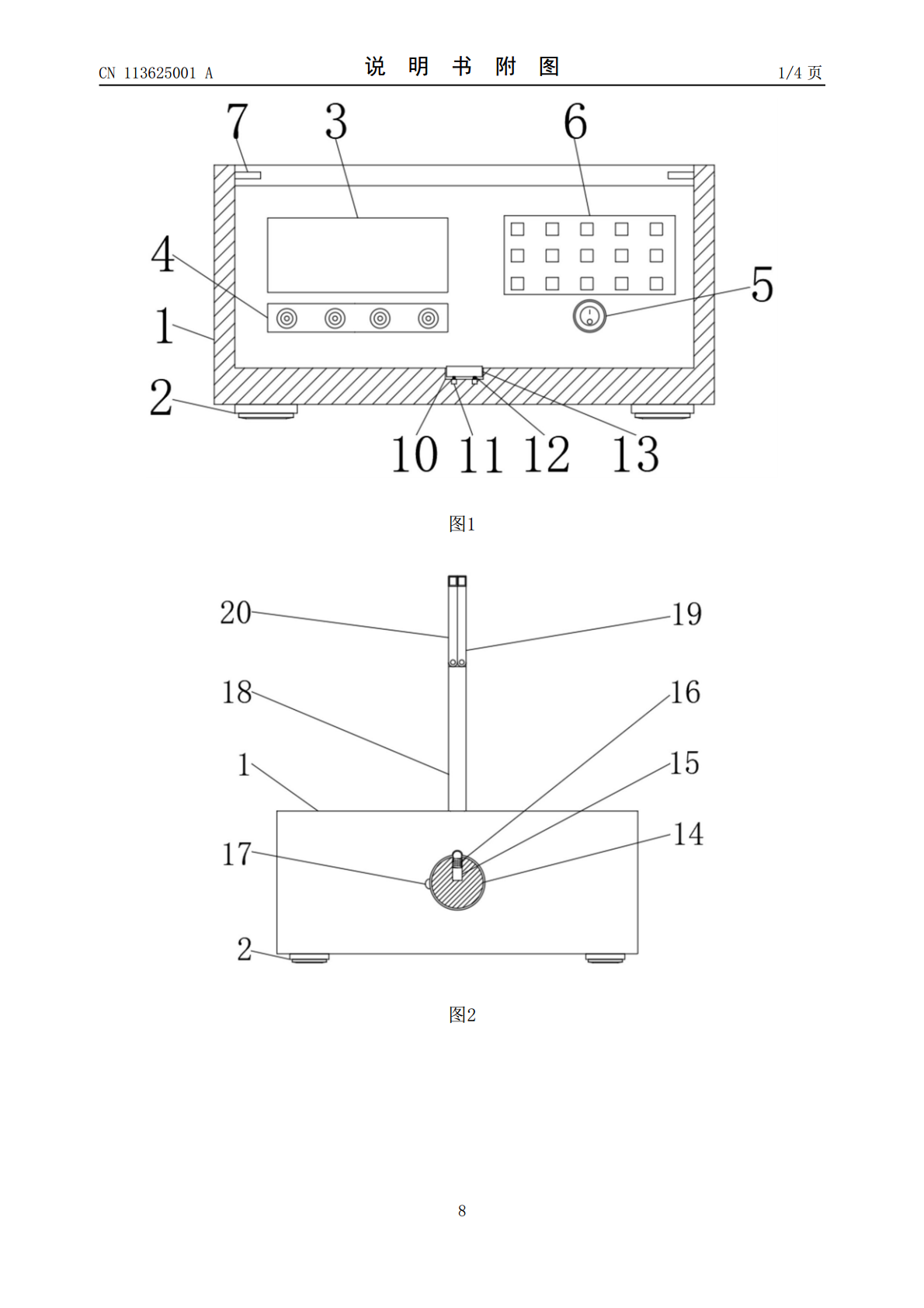

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113625001A(43)申请公布日2021.11.09(21)申请号202110690618.5G01R19/00(2006.01)(22)申请日2021.06.22(71)申请人国网辽宁省电力有限公司大连供电公司地址116000辽宁省大连市中山区中山路１０２号申请人国家电网有限公司(72)发明人刘林董吉超葛廷夫高维奇林春华牟洋牛凤凯苗勇徐明锋(74)专利代理机构大连优路智权专利代理事务所(普通合伙)21249代理人尤理(51)Int.Cl.G01R1/04(2006.01)权利要求书2页说明书4页附图4页(54)发明名称基于物联网技术的电压监测装置(57)摘要本发明公开了基于物联网技术的电压监测装置，包括转动轴、盖板、把手、第一伸缩杆、第一弹簧、第一限位块、第一转动杆、第二转动杆、支撑杆、第二限位块、第一连接块、连接轴、第四弹簧、第三限位槽、第二连接杆；该发明安全、可靠，通过转动轴、盖板、把手、第一伸缩杆、第一弹簧和第一限位块的配合使用，实现了对该监测装置防护的目的；通过转动块、第二伸缩杆、第二弹簧、第二限位槽、第一转动杆、第二转动杆、支撑杆、第二限位块、第一连接块、第三弹簧、连接轴、第四弹簧、第三限位槽和第二连接杆的配合使用，实现了升高使用该监测装置的目的，便于使用；该电压监测装置结构紧凑，便携性高，便于升高使用。CN113625001ACN113625001A权利要求书1/2页1.基于物联网技术的电压监测装置，包括检测器外壳(1)、支撑脚(2)、显示屏(3)、接线口(4)、电源开关(5)、按键(6)、转动轴(7)、盖板(8)、把手(9)、第一限位槽(10)、第一伸缩杆(11)、第一弹簧(12)、第一限位块(13)、转动块(14)、第二伸缩杆(15)、第二弹簧(16)、第二限位槽(17)、第一连接杆(18)、第一转动杆(19)、第二转动杆(20)、支撑杆(21)、第二限位块(22)、第一连接块(23)、第三弹簧(24)、推块(25)、套筒(26)、连接轴(27)、第四弹簧(28)、第二连接块(29)、第三限位槽(30)、第二连接杆(31)、第三限位块(32)、信号开关(33)、电压采集模块(34)、数据分析模块(35)和数据存储模块(36)，其特征在于：所述检测器外壳(1)的底端外壁上分布固定连接有支撑脚(2)，所述检测器外壳(1)的一侧外壁上设置有显示屏(3)，所述检测器外壳(1)的一侧外壁上分布设置有接线口(4)，所述检测器外壳(1)的一侧外壁上设置有电源开关(5)，所述检测器外壳(1)的一侧外壁上分布设置有按键(6)，所述检测器外壳(1)的一侧外壁上对称固定连接有转动轴(7)，所述转动轴(7)的一侧外壁上转动连接有盖板(8)，所述检测器外壳(1)的一侧内壁上开设有第一限位槽(10)，所述第一限位槽(10)的一侧内壁上对称固定连接有第一伸缩杆(11)，所述第一伸缩杆(11)输出轴的一侧外壁上套接有第一弹簧(12)，所述第一伸缩杆(11)输出轴的一端外壁上固定连接有第一限位块(13)，所述检测器外壳(1)的两侧外壁上对称转动连接有转动块(14)，所述转动块(14)的一侧内壁上固定连接有第二伸缩杆(15)，所述第二伸缩杆(15)输出轴的一侧外壁上套接有第二弹簧(16)，所述检测器外壳(1)的两侧内壁上分布开设有第二限位槽(17)，且第二伸缩杆(15)输出轴的一端限制于第二限位槽(17)的一侧内壁上，所述转动块(14)的一侧外壁上固定连接有第一连接杆(18)，所述第一连接杆(18)的一端外壁上转动连接有第一转动杆(19)，所述第一连接杆(18)的一端外壁上转动连接有第二转动杆(20)，所述第一转动杆(19)的一侧外壁上对称固定连接有支撑杆(21)，所述支撑杆(21)的一端外壁上转动连接有第二限位块(22)，所述第二限位块(22)的一端外壁上转动连接有第一连接块(23)，所述第一转动杆(19)的一侧内壁上固定连接有套筒(26)，所述套筒(26)的一侧内壁上滑动连接有连接轴(27)，所述连接轴(27)的一侧外壁上对应套筒(26)的一侧内壁上套接有第四弹簧(28)，所述连接轴(27)的一端外壁上固定连接有第二连接块(29)，所述第二连接块(29)的一侧外壁上开设有第三限位槽(30)，且第二限位块(22)的一端滑动连接于第三限位槽(30)的一侧内壁上，所述第二连接块(29)的一侧外壁上转动连接有第二连接杆(31)，所述第二转动杆(20)的一侧内壁上对称固定连接有第三限位块(32)，且第二连接杆(31)的一端转动连接于第三限位块(32)的一侧内壁上，所述检测器外壳(1)的一侧内壁上设置有信号开关(33)，所述检测器外壳(1)的一侧内壁上对应信号开关(33
