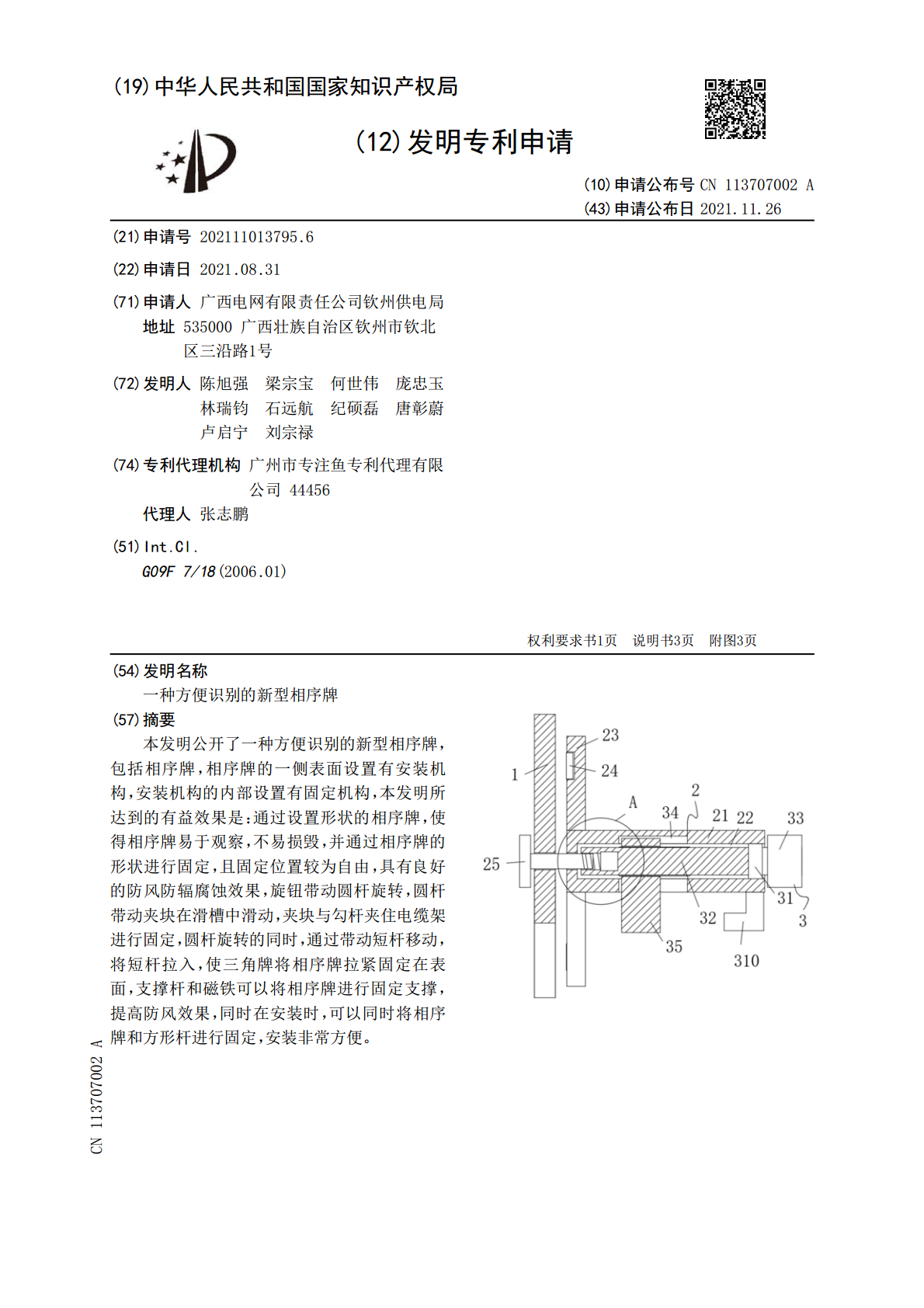

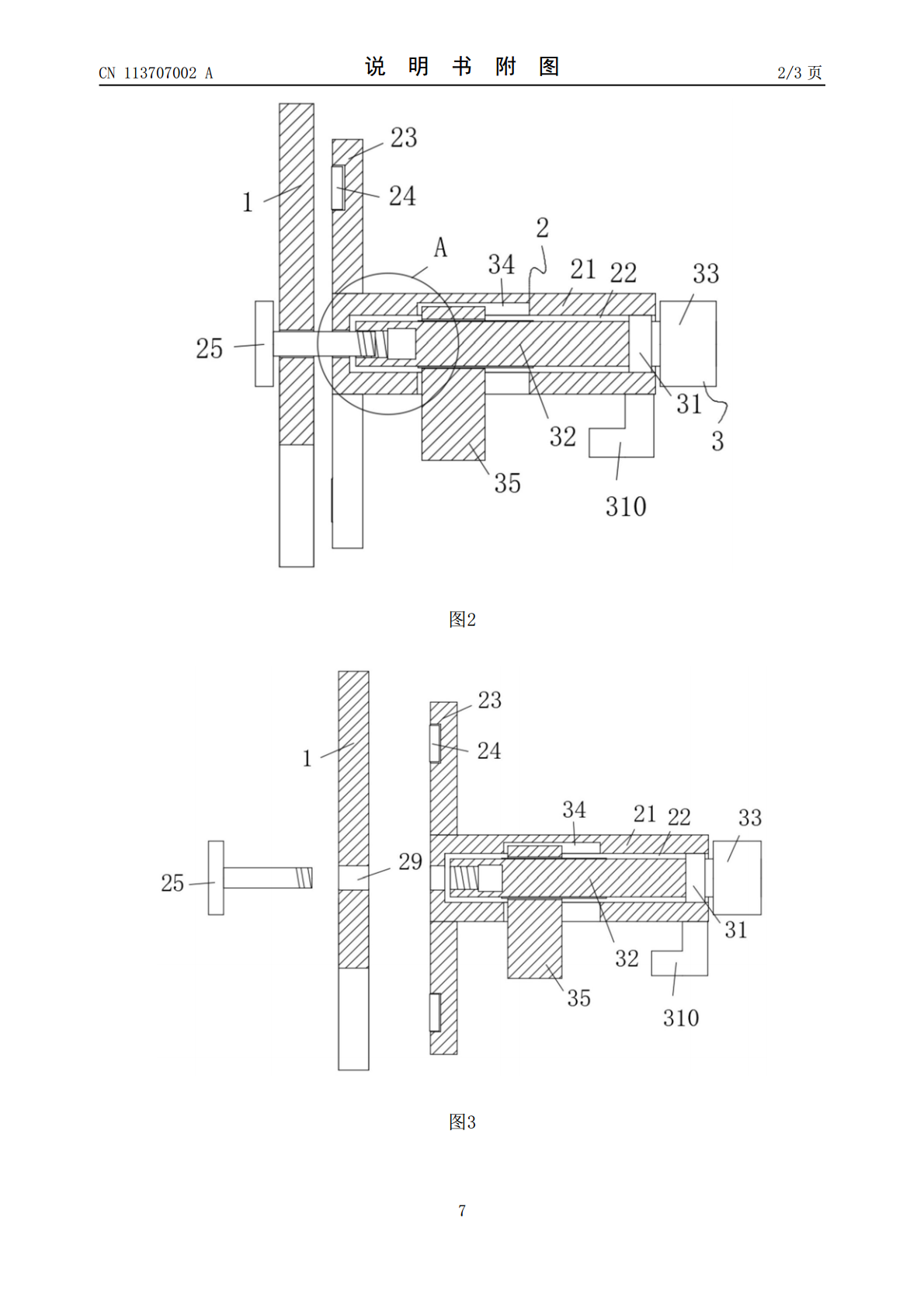

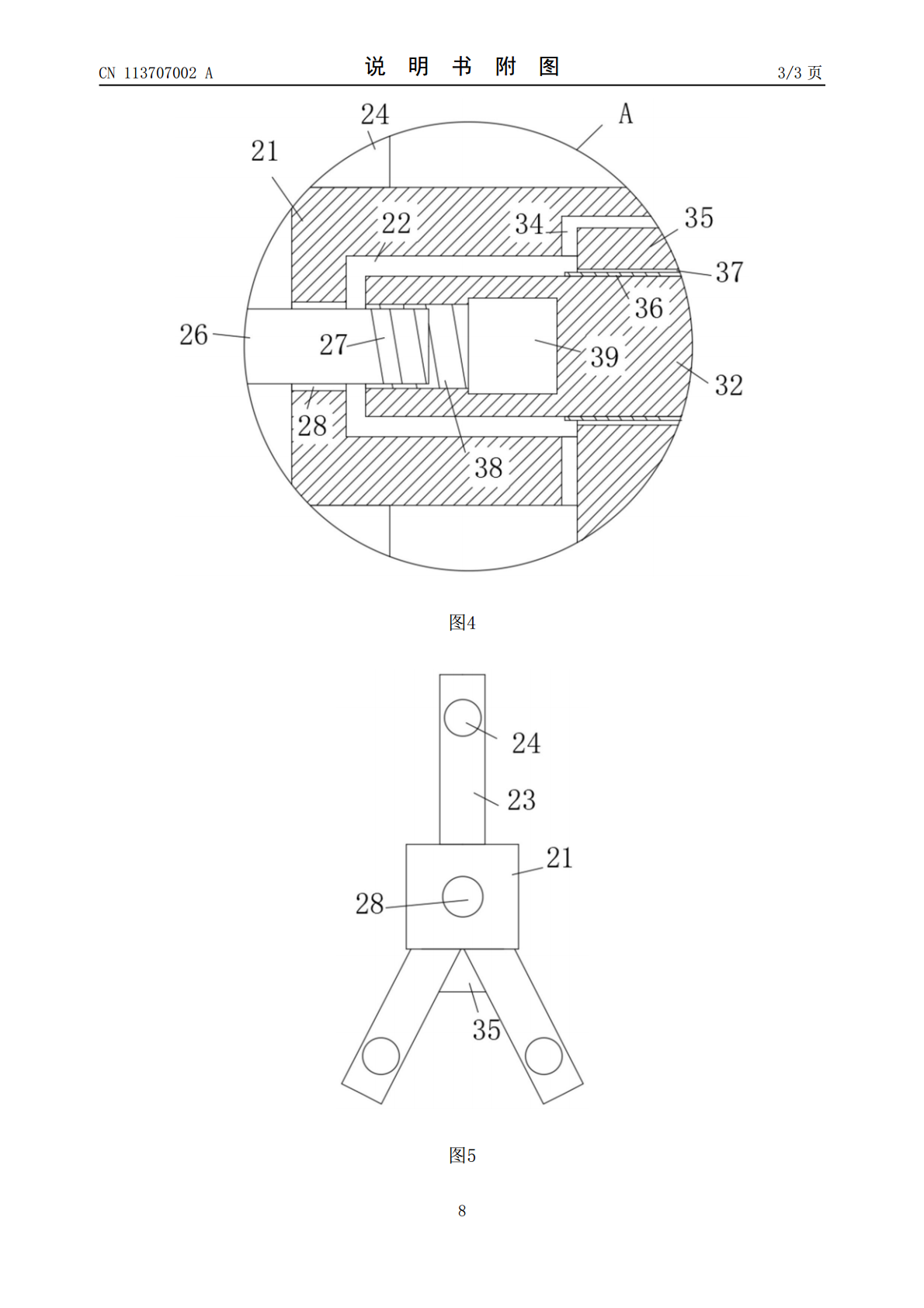

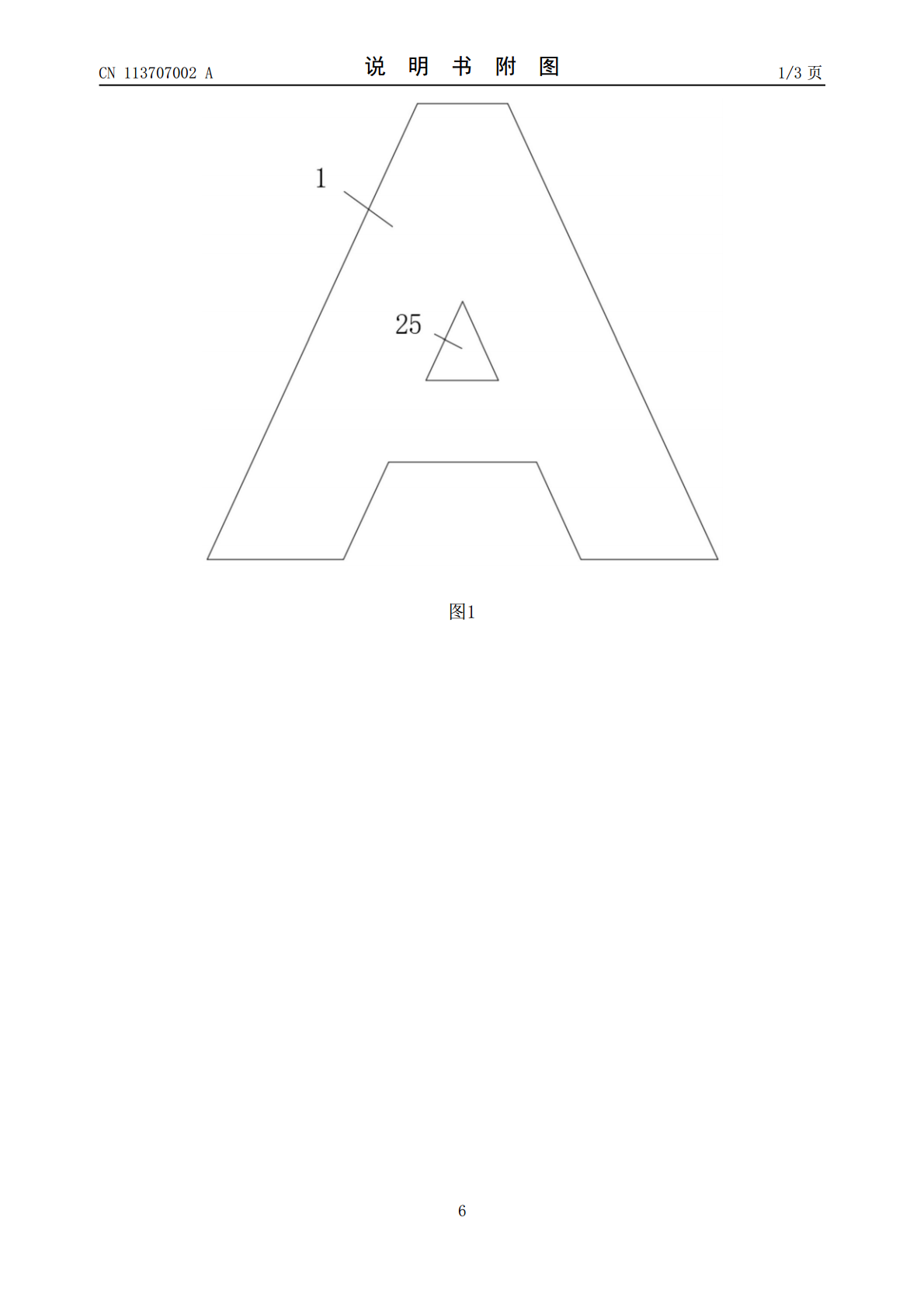

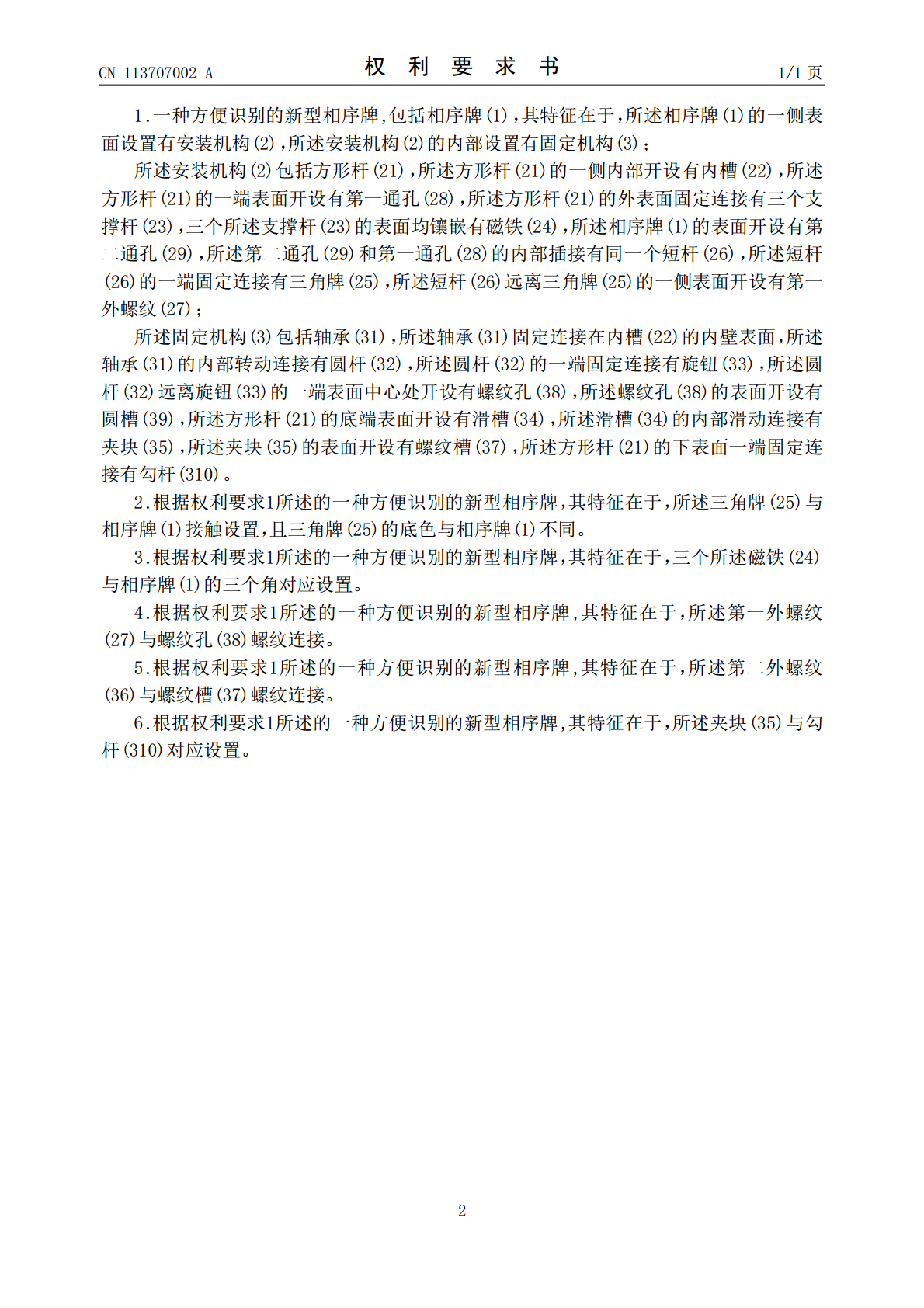

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113707002A(43)申请公布日2021.11.26(21)申请号202111013795.6(22)申请日2021.08.31(71)申请人广西电网有限责任公司钦州供电局地址535000广西壮族自治区钦州市钦北区三沿路1号(72)发明人陈旭强梁宗宝何世伟庞忠玉林瑞钧石远航纪硕磊唐彰蔚卢启宁刘宗禄(74)专利代理机构广州市专注鱼专利代理有限公司44456代理人张志鹏(51)Int.Cl.G09F7/18(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种方便识别的新型相序牌(57)摘要本发明公开了一种方便识别的新型相序牌，包括相序牌，相序牌的一侧表面设置有安装机构，安装机构的内部设置有固定机构，本发明所达到的有益效果是：通过设置形状的相序牌，使得相序牌易于观察，不易损毁，并通过相序牌的形状进行固定，且固定位置较为自由，具有良好的防风防辐腐蚀效果，旋钮带动圆杆旋转，圆杆带动夹块在滑槽中滑动，夹块与勾杆夹住电缆架进行固定，圆杆旋转的同时，通过带动短杆移动，将短杆拉入，使三角牌将相序牌拉紧固定在表面，支撑杆和磁铁可以将相序牌进行固定支撑，提高防风效果，同时在安装时，可以同时将相序牌和方形杆进行固定，安装非常方便。CN113707002ACN113707002A权利要求书1/1页1.一种方便识别的新型相序牌,包括相序牌(1)，其特征在于，所述相序牌(1)的一侧表面设置有安装机构(2)，所述安装机构(2)的内部设置有固定机构(3)；所述安装机构(2)包括方形杆(21)，所述方形杆(21)的一侧内部开设有内槽(22)，所述方形杆(21)的一端表面开设有第一通孔(28)，所述方形杆(21)的外表面固定连接有三个支撑杆(23)，三个所述支撑杆(23)的表面均镶嵌有磁铁(24)，所述相序牌(1)的表面开设有第二通孔(29)，所述第二通孔(29)和第一通孔(28)的内部插接有同一个短杆(26)，所述短杆(26)的一端固定连接有三角牌(25)，所述短杆(26)远离三角牌(25)的一侧表面开设有第一外螺纹(27)；所述固定机构(3)包括轴承(31)，所述轴承(31)固定连接在内槽(22)的内壁表面，所述轴承(31)的内部转动连接有圆杆(32)，所述圆杆(32)的一端固定连接有旋钮(33)，所述圆杆(32)远离旋钮(33)的一端表面中心处开设有螺纹孔(38)，所述螺纹孔(38)的表面开设有圆槽(39)，所述方形杆(21)的底端表面开设有滑槽(34)，所述滑槽(34)的内部滑动连接有夹块(35)，所述夹块(35)的表面开设有螺纹槽(37)，所述方形杆(21)的下表面一端固定连接有勾杆(310)。2.根据权利要求1所述的一种方便识别的新型相序牌，其特征在于，所述三角牌(25)与相序牌(1)接触设置，且三角牌(25)的底色与相序牌(1)不同。3.根据权利要求1所述的一种方便识别的新型相序牌，其特征在于，三个所述磁铁(24)与相序牌(1)的三个角对应设置。4.根据权利要求1所述的一种方便识别的新型相序牌,其特征在于，所述第一外螺纹(27)与螺纹孔(38)螺纹连接。5.根据权利要求1所述的一种方便识别的新型相序牌,其特征在于，所述第二外螺纹(36)与螺纹槽(37)螺纹连接。6.根据权利要求1所述的一种方便识别的新型相序牌,其特征在于，所述夹块(35)与勾杆(310)对应设置。2CN113707002A说明书1/3页一种方便识别的新型相序牌技术领域[0001]本发明涉及一种新型相序牌，尤其涉及一种方便识别的新型相序牌，属于电力技术领域。背景技术[0002]根据《架空线路及电缆安健环设施标准》Q/CSG1207002‑2016要求，传统线路相序牌的基本形式是“方形”，以不同“颜色”区别相位，即利用黄绿红蓝四种底色加上白色的ABCN字母进行相序识别。而传统相序牌有一个很大的缺点，即相序牌长年累月在日晒雨淋等恶劣条件下特别容易褪色变白(一般两三年开始逐渐褪色)，褪色后唯一的“颜色”识别特征不复存在，三相相序牌最终会只剩下一模一样的“方形”，无法再通过相序牌进行相序识别，影响了工作人员开展工作，降低了工作效率，同时相序牌安装结构单一，防风效果较差，安装位置局限(需在有孔的地方进行安装)。发明内容[0003]本发明的目的是为了解决现有技术中存在的缺点，而提出的一种方便识别的新型相序牌。[0004]为了实现上述目的，本发明采用了如下技术方案：[0005]设计一种方便识别的新型相序牌，一种方便识别的新型相序牌,包括相序牌，所述相序牌的一侧表面设置有安装机构，所述安装机构的内部设置有固定机构；[0006]所述安装机构包括方形杆，所述方形杆的一侧内部开设有内槽，所述方形杆的一端表面
