一种用于纱线全自动打样的滴液装置.pdf

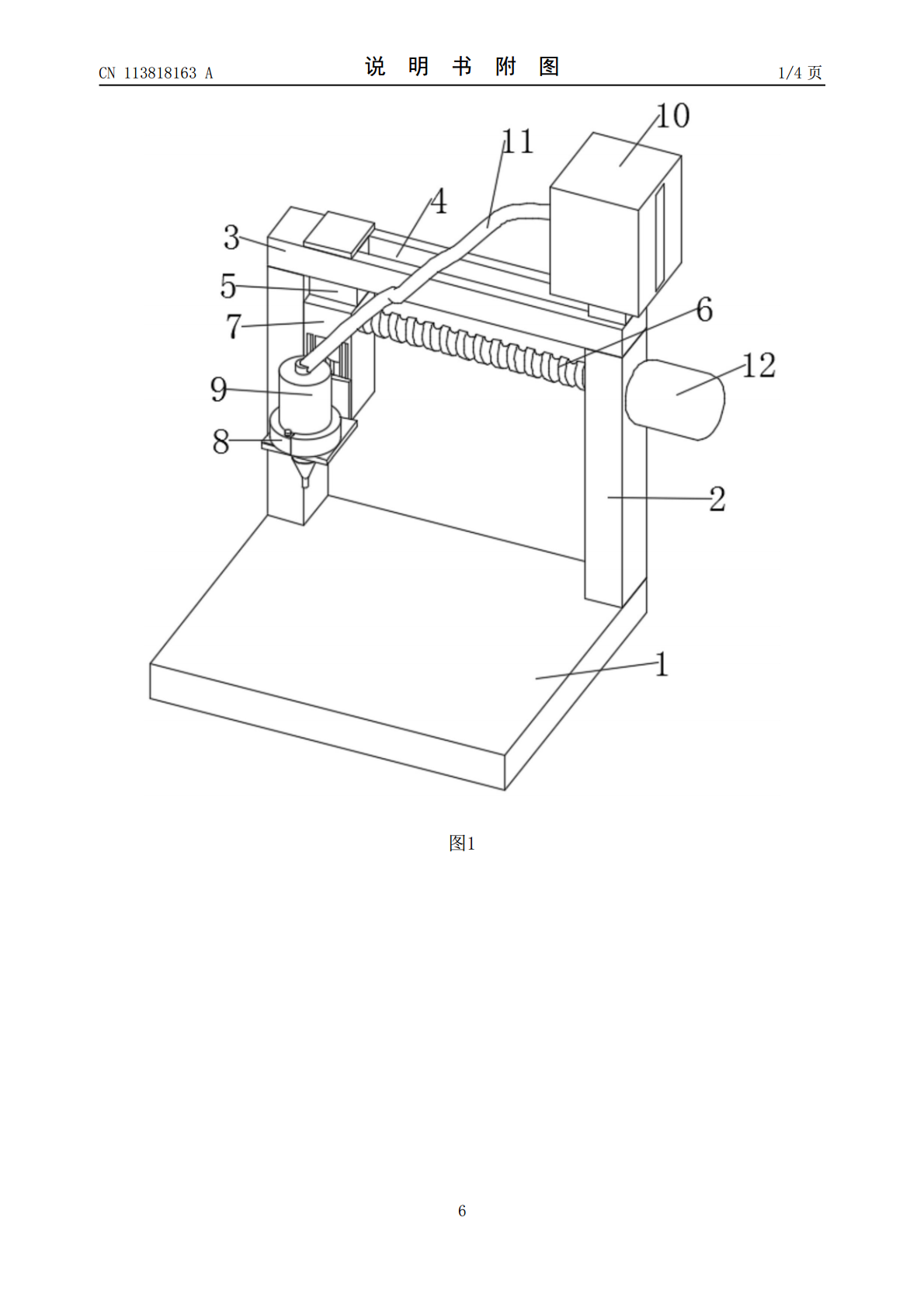

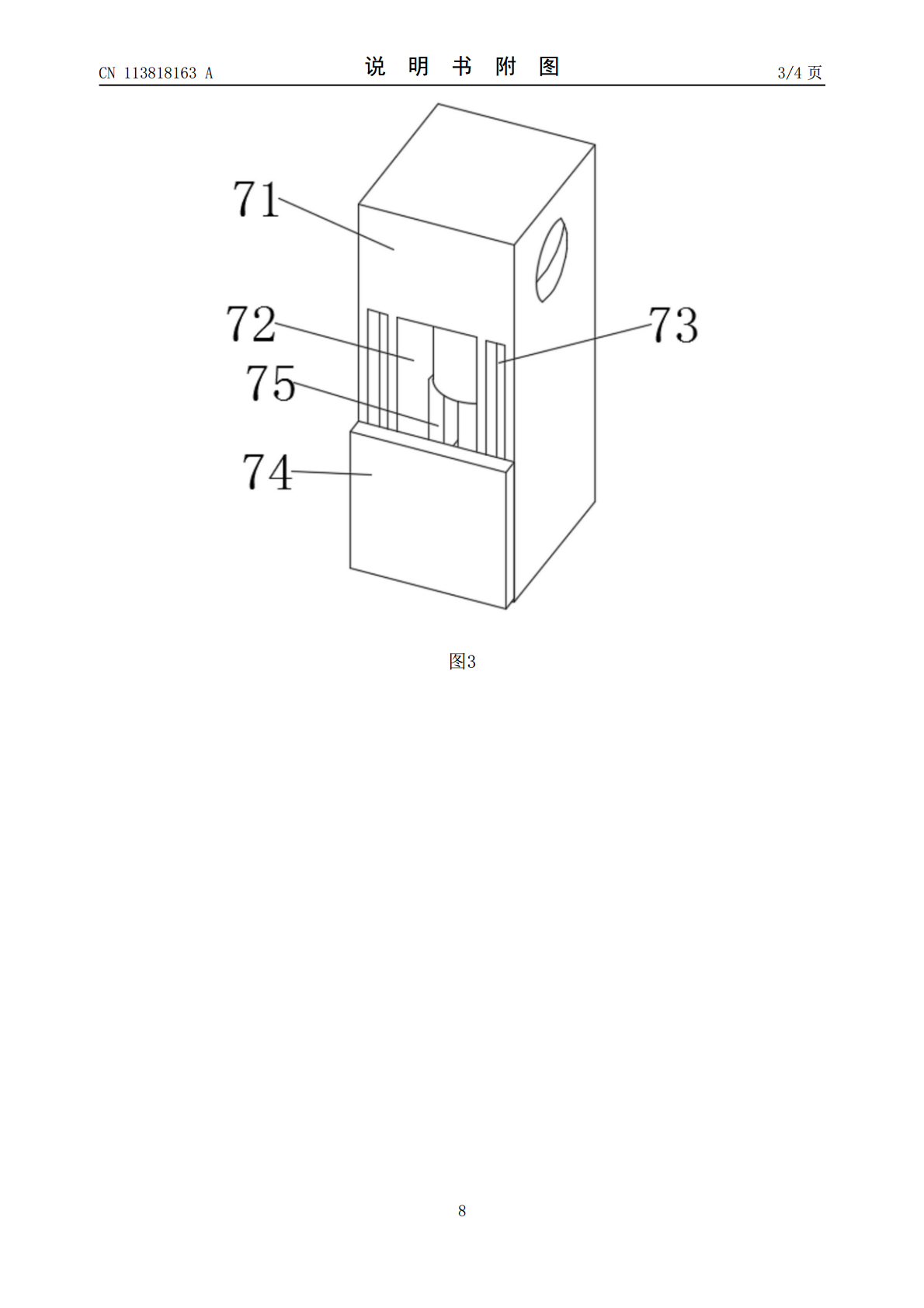

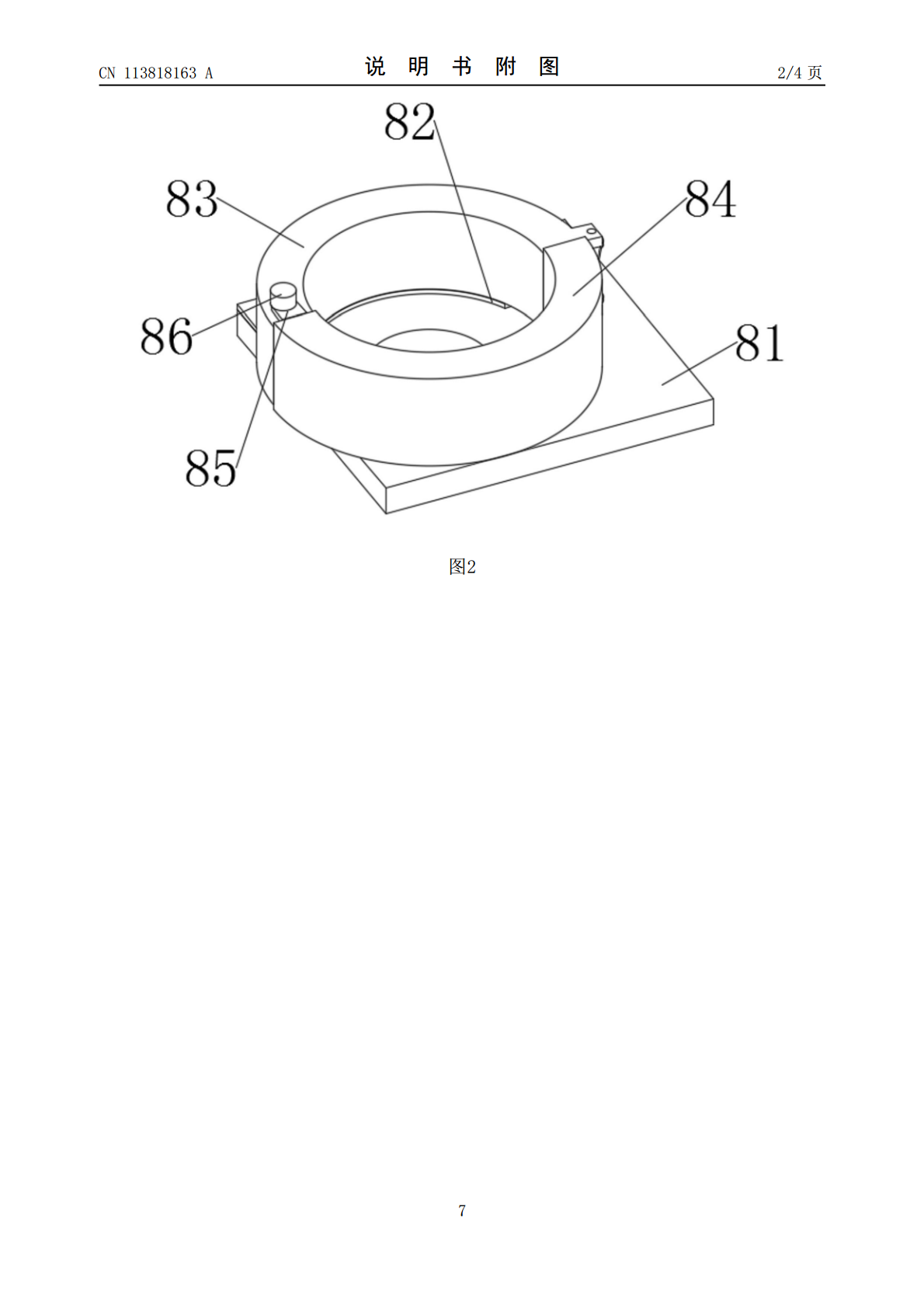

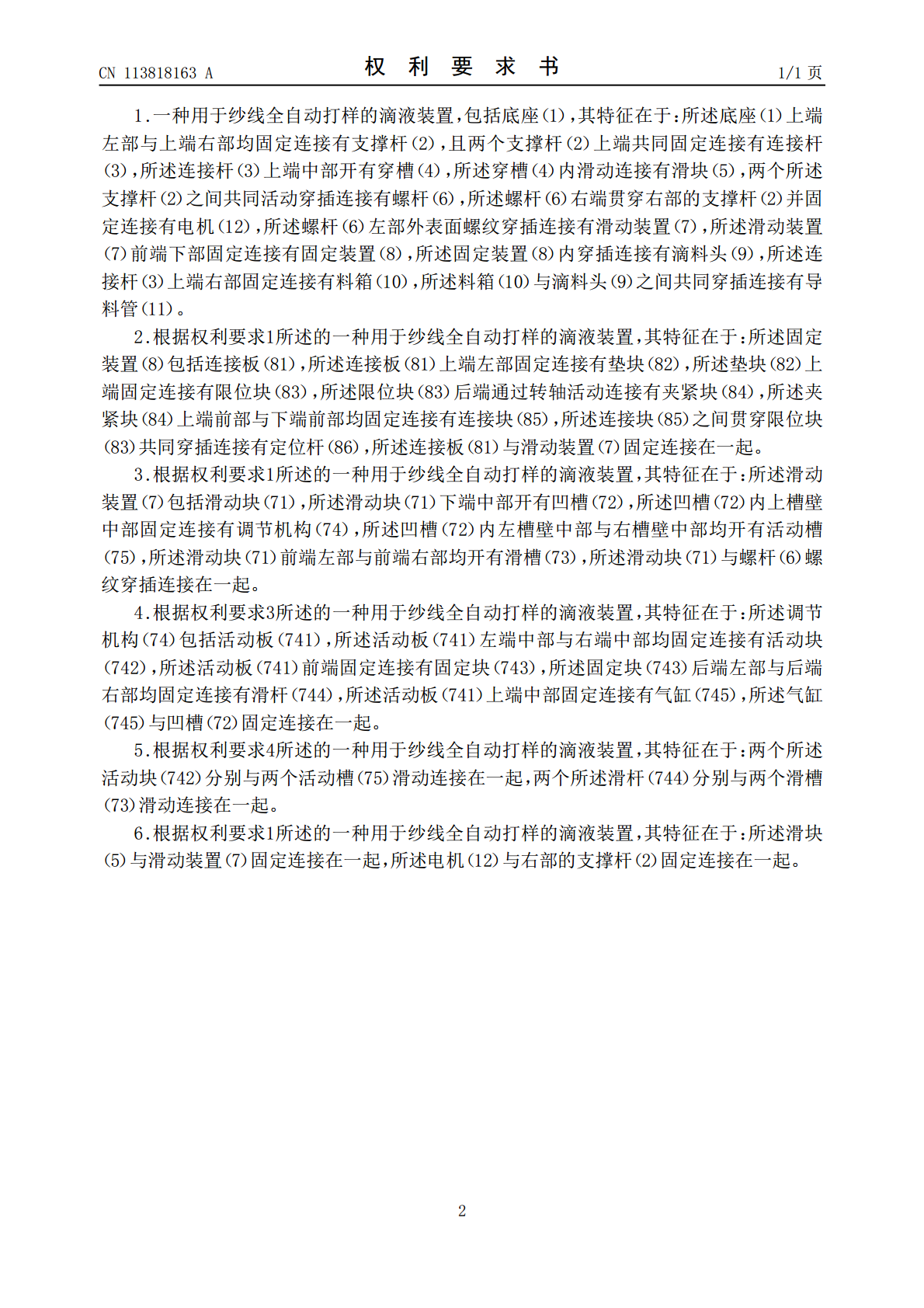

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113818163A(43)申请公布日2021.12.21(21)申请号202111206660.1(22)申请日2021.10.18(71)申请人张家港市华益纺织有限公司地址215600江苏省苏州市张家港市妙桥镇商城南路(72)发明人卢益新(74)专利代理机构北京鑫知翼知识产权代理事务所(普通合伙)11984代理人孙长江(51)Int.Cl.D06B1/08(2006.01)D06B23/20(2006.01)权利要求书1页说明书3页附图4页(54)发明名称一种用于纱线全自动打样的滴液装置(57)摘要本发明公开了一种用于纱线全自动打样的滴液装置，包括底座，所述底座上端左部与上端右部均固定连接有支撑杆，且两个支撑杆上端共同固定连接有连接杆，所述连接杆上端中部开有穿槽，所述穿槽内滑动连接有滑块，两个所述支撑杆之间共同活动穿插连接有螺杆，所述螺杆右端贯穿右部的支撑杆并固定连接有电机，所述螺杆左部外表面螺纹穿插连接有滑动装置，所述滑动装置前端下部固定连接有固定装置，所述固定装置内穿插连接有滴料头，所述连接杆上端右部固定连接有料箱，所述料箱与滴料头之间共同穿插连接有导料管。本发明所述的一种用于纱线全自动打样的滴液装置，整个装置位移的稳定性高，便于滴料头的安装与拆卸。CN113818163ACN113818163A权利要求书1/1页1.一种用于纱线全自动打样的滴液装置，包括底座（1），其特征在于：所述底座（1）上端左部与上端右部均固定连接有支撑杆（2），且两个支撑杆（2）上端共同固定连接有连接杆（3），所述连接杆（3）上端中部开有穿槽（4），所述穿槽（4）内滑动连接有滑块（5），两个所述支撑杆（2）之间共同活动穿插连接有螺杆（6），所述螺杆（6）右端贯穿右部的支撑杆（2）并固定连接有电机（12），所述螺杆（6）左部外表面螺纹穿插连接有滑动装置（7），所述滑动装置（7）前端下部固定连接有固定装置（8），所述固定装置（8）内穿插连接有滴料头（9），所述连接杆（3）上端右部固定连接有料箱（10），所述料箱（10）与滴料头（9）之间共同穿插连接有导料管（11）。2.根据权利要求1所述的一种用于纱线全自动打样的滴液装置，其特征在于：所述固定装置（8）包括连接板（81），所述连接板（81）上端左部固定连接有垫块（82），所述垫块（82）上端固定连接有限位块（83），所述限位块（83）后端通过转轴活动连接有夹紧块（84），所述夹紧块（84）上端前部与下端前部均固定连接有连接块（85），所述连接块（85）之间贯穿限位块（83）共同穿插连接有定位杆（86），所述连接板（81）与滑动装置（7）固定连接在一起。3.根据权利要求1所述的一种用于纱线全自动打样的滴液装置，其特征在于：所述滑动装置（7）包括滑动块（71），所述滑动块（71）下端中部开有凹槽（72），所述凹槽（72）内上槽壁中部固定连接有调节机构（74），所述凹槽（72）内左槽壁中部与右槽壁中部均开有活动槽（75），所述滑动块（71）前端左部与前端右部均开有滑槽（73），所述滑动块（71）与螺杆（6）螺纹穿插连接在一起。4.根据权利要求3所述的一种用于纱线全自动打样的滴液装置，其特征在于：所述调节机构（74）包括活动板（741），所述活动板（741）左端中部与右端中部均固定连接有活动块（742），所述活动板（741）前端固定连接有固定块（743），所述固定块（743）后端左部与后端右部均固定连接有滑杆（744），所述活动板（741）上端中部固定连接有气缸（745），所述气缸（745）与凹槽（72）固定连接在一起。5.根据权利要求4所述的一种用于纱线全自动打样的滴液装置，其特征在于：两个所述活动块（742）分别与两个活动槽（75）滑动连接在一起，两个所述滑杆（744）分别与两个滑槽（73）滑动连接在一起。6.根据权利要求1所述的一种用于纱线全自动打样的滴液装置，其特征在于：所述滑块（5）与滑动装置（7）固定连接在一起，所述电机（12）与右部的支撑杆（2）固定连接在一起。2CN113818163A说明书1/3页一种用于纱线全自动打样的滴液装置技术领域[0001]本发明涉及纱线加工领域，特别涉及一种用于纱线全自动打样的滴液装置。背景技术[0002]纱线是一种纺织品，用各种纺织纤维加工成一定细度的产品，用于织布、制绳、制线、针织和刺绣等，分为短纤维纱，连续长丝等，在对纱线进行配色加工时会用到电脑测配色，自动滴液系统采用多组精密天平设计，具有计量准确且快速的反应特点，可以有效解决试色效率与品质，提高化验室与现场之间的再现性，但是在现有技术中，1、现有的滴液装置不便于对滴液头的安装与拆卸，长时间不利于色彩的精准检测，2、现有的滴液装置
