一种气管插管、气管切开患者俯卧支撑装置.pdf

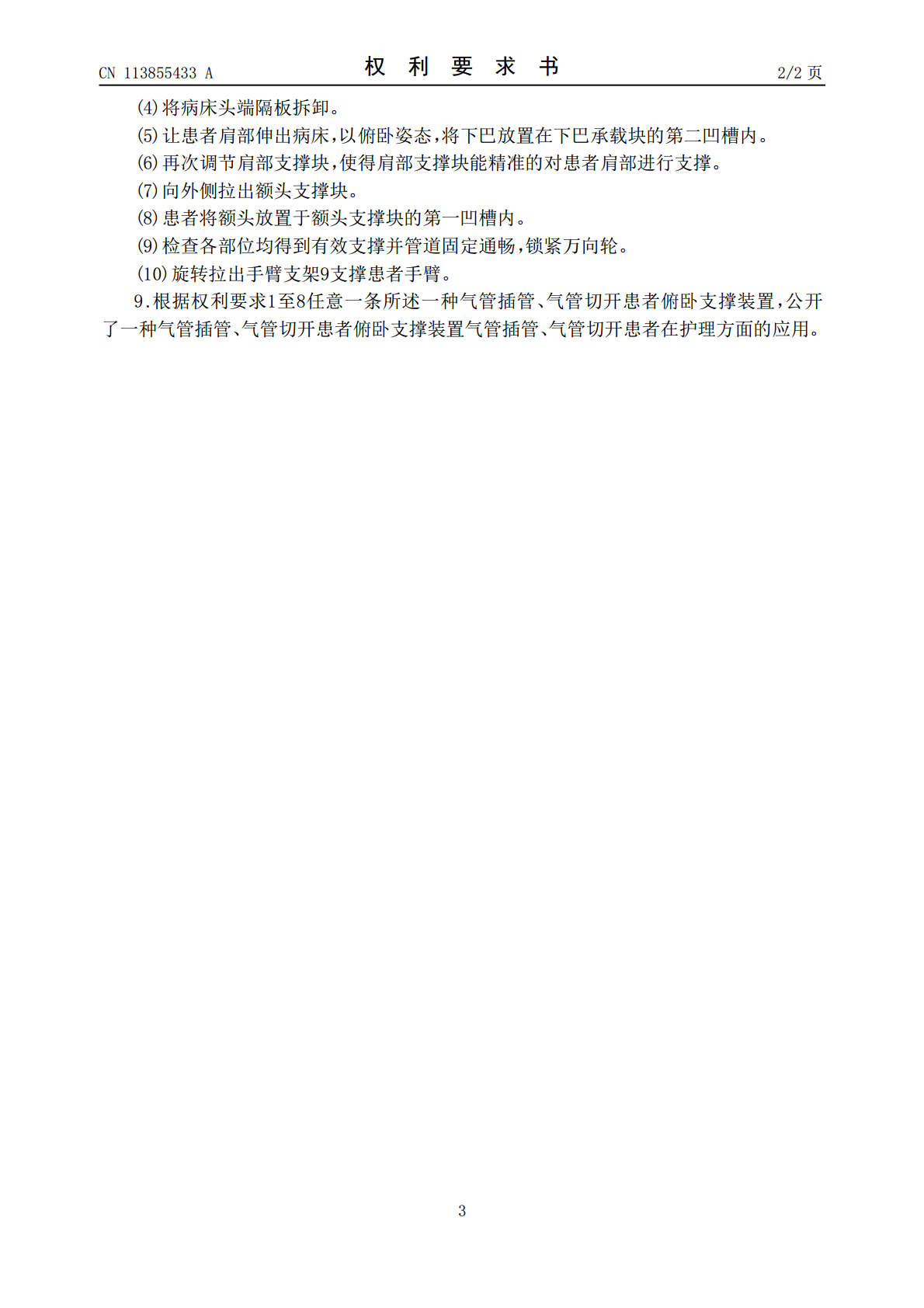

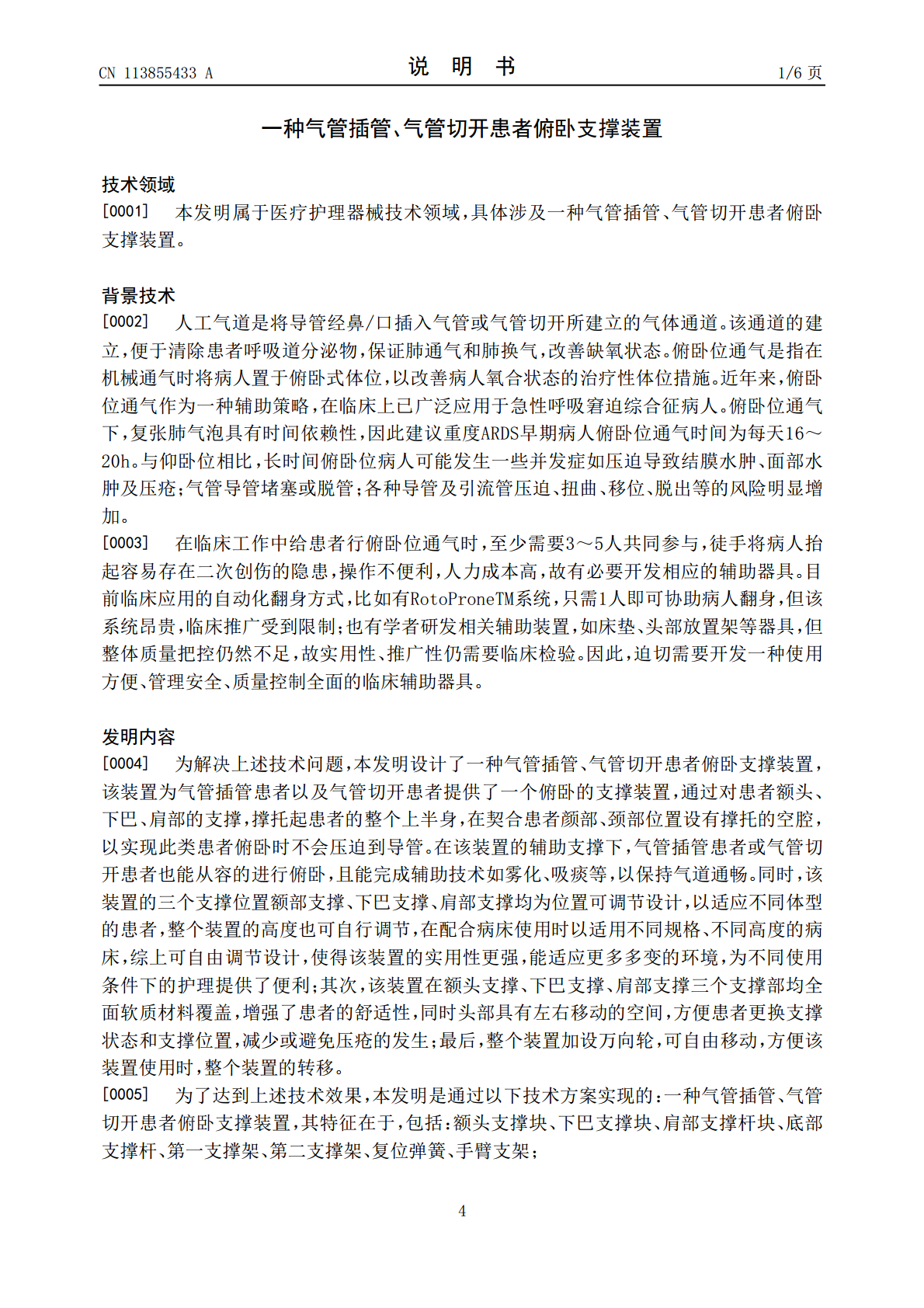

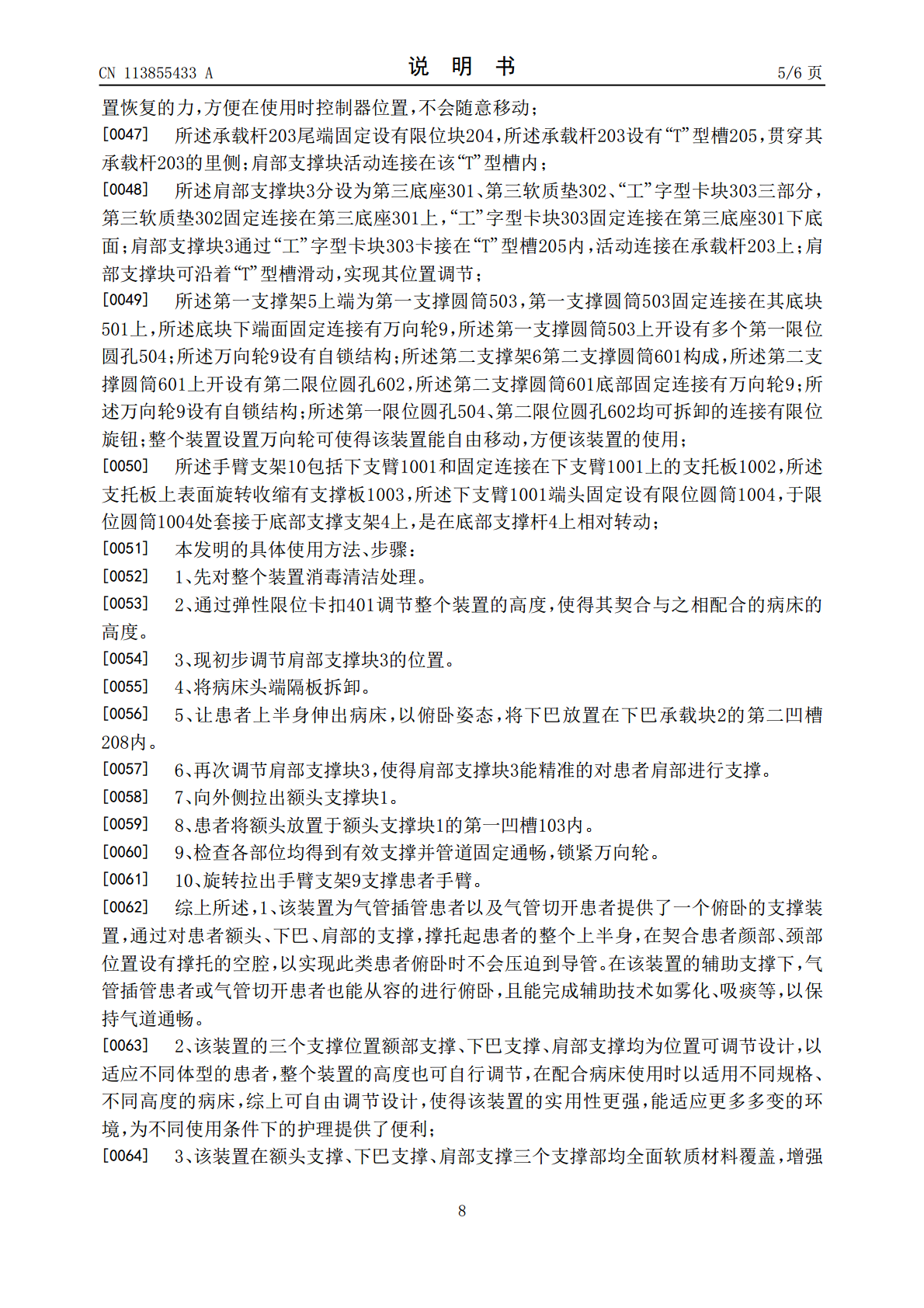

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113855433A(43)申请公布日2021.12.31(21)申请号202111091863.0(22)申请日2021.09.17(71)申请人汕头大学医学院第一附属医院地址515041广东省汕头市长平路57号(72)发明人韩素琴黄婉纯陈瑜黄海星林茜娜纪晓娜林金城林世杰(74)专利代理机构北京盛凡佳华专利代理事务所(普通合伙)11947代理人孙瑞峰(51)Int.Cl.A61G7/07(2006.01)A61G7/075(2006.01)A61G7/057(2006.01)权利要求书2页说明书6页附图5页(54)发明名称一种气管插管、气管切开患者俯卧支撑装置(57)摘要本发明公开了一种气管插管、气管切开患者俯卧支撑装置，其特征在于，包括：额头支撑块、下巴支撑块、肩部支撑杆块、底部支撑杆、第一支撑架、第二支撑架、复位弹簧；所述额头支撑块活动连接在下巴支撑块上，所述肩部支撑块活动连接在下巴支撑块上，所述额头支撑块底部和下巴支撑块底部均固定连接底部支撑杆，所述第一支撑架活动套接在额头支撑块底部的底部支撑杆上，所述第二支撑杆加活动套接在下巴支撑块底部的底部支撑杆上，所述手臂支架分设两个，分别活动连接在额头支撑块底部的底部支撑杆上，所述该活动连接手臂支架的额头支撑块底部的底部支撑杆上固定设置有限位台；帮助患者完成一些需要俯卧完成的护理工作，为此类患者护理提供了便利。CN113855433ACN113855433A权利要求书1/2页1.一种气管插管、气管切开患者俯卧支撑装置，其特征在于，包括：额头支撑块、下巴支撑块、肩部支撑杆块、底部支撑杆、第一支撑架、第二支撑架、复位弹簧；所述额头支撑块活动连接在下巴支撑块上，所述肩部支撑块活动连接在下巴支撑块上，所述额头支撑块底部和下巴支撑块底部均固定连接底部支撑杆，所述第一支撑架活动套接在额头支撑块底部的底部支撑杆上，所述第二支撑杆加活动套接在下巴支撑块底部的底部支撑杆上，所述手臂支架分设两个，分别活动连接在额头支撑块底部的底部支撑杆上，所述该活动连接手臂支架的额头支撑块底部的底部支撑杆上固定设置有限位台。2.根据权利要求1所述一种气管插管、气管切开患者俯卧支撑装置，其特征在于，所述额头支撑块分为第一底座和第一软质垫两部分，第一软质垫固定连接在第一底座上，所述第一底座上表面设有第一凹槽，第一软质垫覆盖至包括第一凹槽的整个第一底座上表面，所述第一底座侧面开设有“T”型孔；额头支撑块通过“T”型孔活动连接在下巴支撑块。3.根据权利要求2所述一种气管插管、气管切开患者俯卧支撑装置，其特征在于，所述下巴支撑块分为第一底座、第二软质垫、连接杆、承载杆四部分，第二软质垫固定连接在第一底座上表面，连接杆固定连接在底座侧面，承载杆固定连接在第一底座外侧面；所述第二底座上开设有第二凹槽，第二软质垫覆盖至包括第二凹槽的整个第二底座上表面；所述连接杆端头设有限位圆台，连接杆活动连接在“T”型孔内，活动连接额头支撑块和下巴支撑块；所述复位弹簧套接在连接杆的外周，一端固定连接限位圆台上，另一端固定连接在“T”型孔的外侧壁。4.根据权利要求3所述一种气管插管、气管切开患者俯卧支撑装置，其特征在于，所述承载杆尾端固定设有限位块，所述承载杆设有“T”型槽，贯穿其承载杆的里侧；肩部支撑块活动连接在该“T”型槽内。5.根据权利要求4所述一种气管插管、气管切开患者俯卧支撑装置，其特征在于，所述肩部支撑块分设为第三底座、第三软质垫、“工”字型卡块三部分，第三软质垫固定连接在第三底座上，“工”字型卡块固定连接在第三底座下底面；肩部支撑块通过“工”字型卡块卡接在“T”型槽内，活动连接在承载杆上。6.根据权利要求1所述一种气管插管、气管切开患者俯卧支撑装置，其特征在于，所述第一支撑架上端为第一支撑圆筒，第一支撑圆筒固定连接在其底块上，所述底块下端面固定连接有万向轮，所述第一支撑圆筒上可拆卸的连接有第一限位圆孔；所述万向轮设有自锁结构。所述第二支撑架第二支撑圆筒构成，所述第二支撑圆筒上可拆卸的连接有第二限位按钮，所述第二支撑圆筒底部固定连接有万向轮；所述万向轮设有自锁结构，所述第一限位圆孔、第二限位圆孔均可拆卸的连接有限位旋钮。7.根据权利要求1所述一种气管插管、气管切开患者俯卧支撑装置，所述手臂支架包括下支臂和固定连接在下支臂上的支托板，所述支托板上表面旋转收缩有支撑板，所述下支臂端头固定设有限位圆筒，于限位圆筒处套接于底部支架上，是在底部支架上相对转动。8.根据权利要求1至8任意一条所述一种气管插管、气管切开患者俯卧支撑装置的是方法，其特征在于；(1)先对整个装置消毒清洁处理。(2)通过弹性限位卡扣调节整个装置的高度，使得其契合与之相配合的病床的高度。(3)现初
