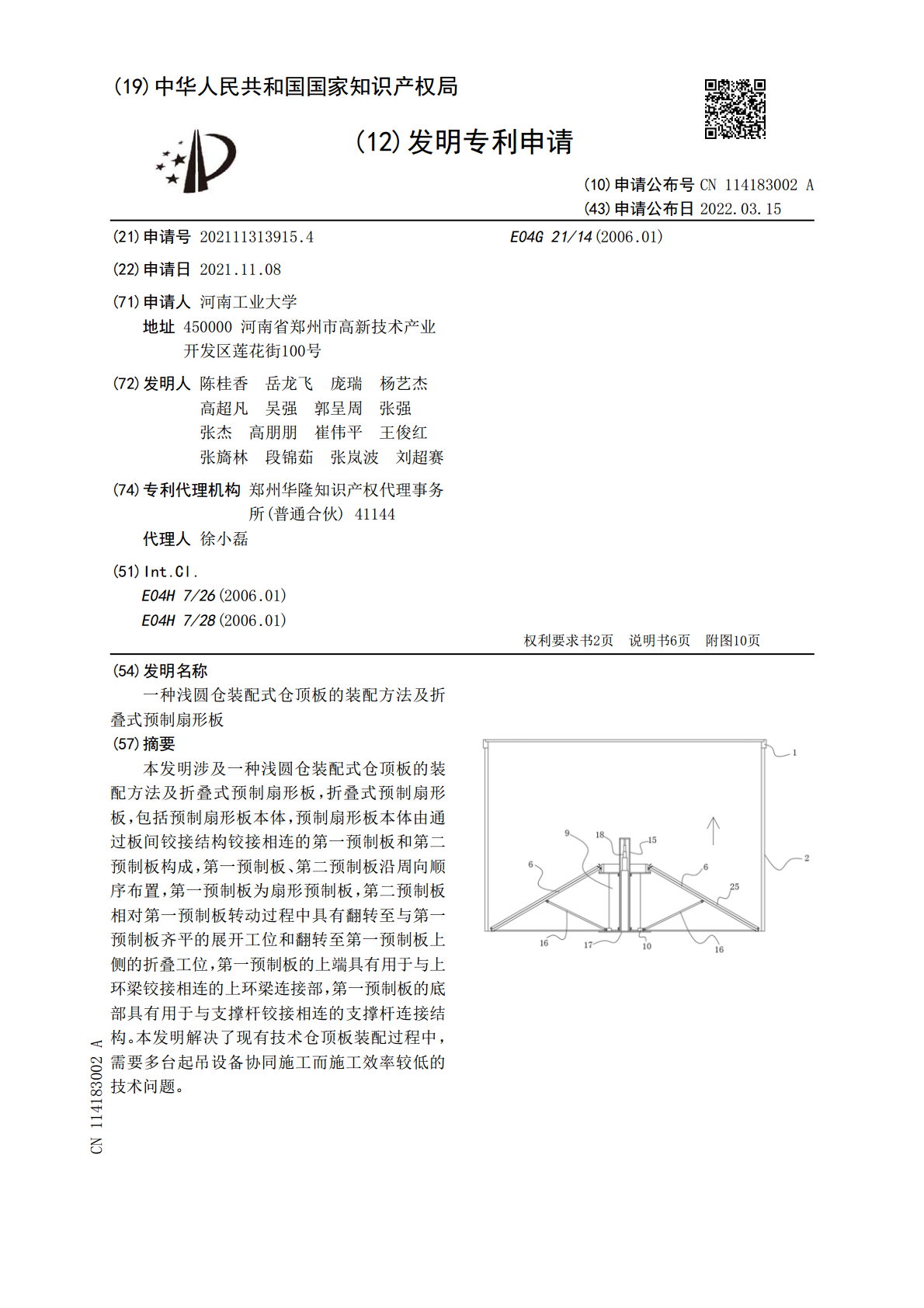

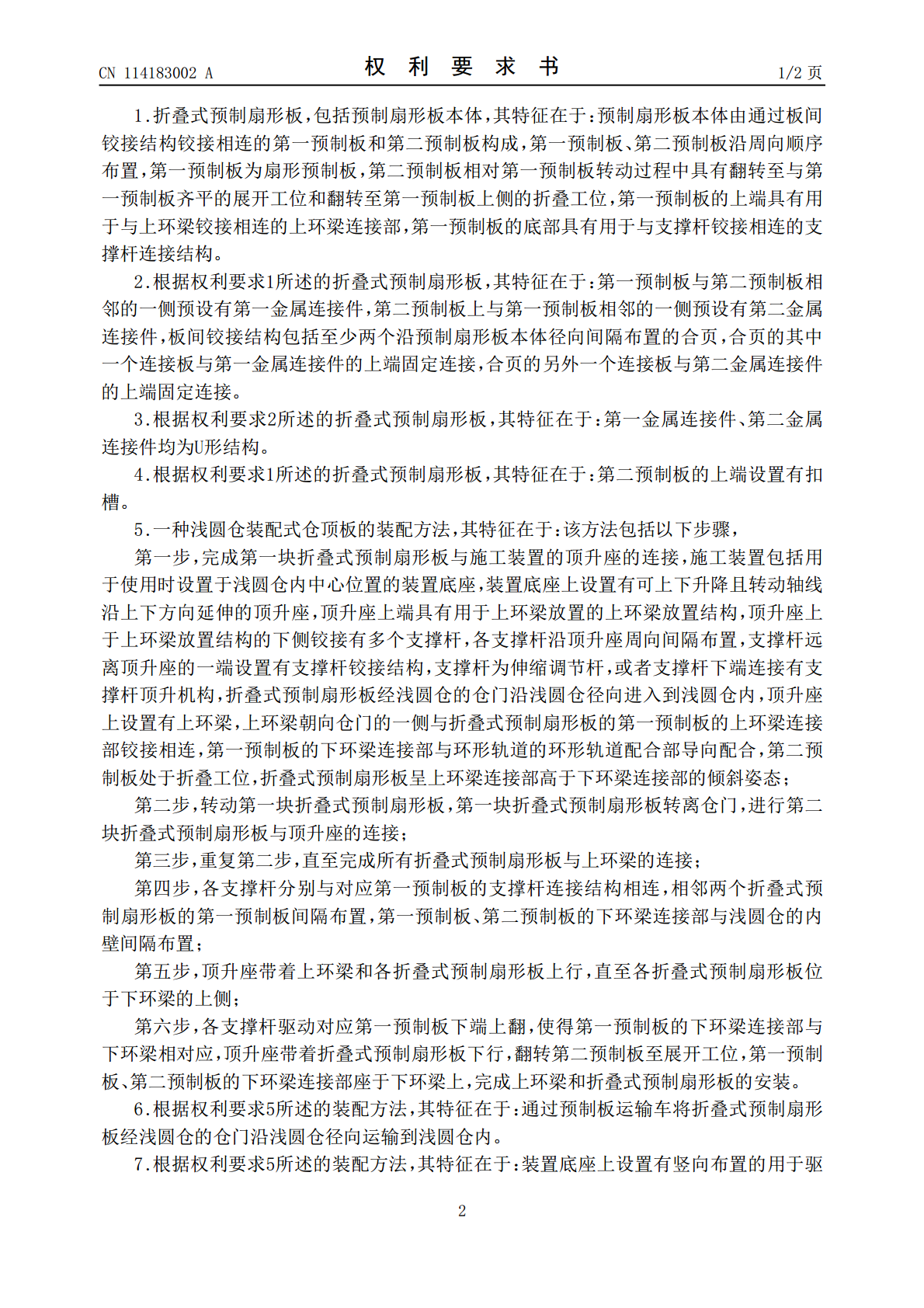

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN114183002A(43)申请公布日2022.03.15(21)申请号202111313915.4E04G21/14(2006.01)(22)申请日2021.11.08(71)申请人河南工业大学地址450000河南省郑州市高新技术产业开发区莲花街100号(72)发明人陈桂香岳龙飞庞瑞杨艺杰高超凡吴强郭呈周张强张杰高朋朋崔伟平王俊红张旖林段锦茹张岚波刘超赛(74)专利代理机构郑州华隆知识产权代理事务所(普通合伙)41144代理人徐小磊(51)Int.Cl.E04H7/26(2006.01)E04H7/28(2006.01)权利要求书2页说明书6页附图10页(54)发明名称一种浅圆仓装配式仓顶板的装配方法及折叠式预制扇形板(57)摘要本发明涉及一种浅圆仓装配式仓顶板的装配方法及折叠式预制扇形板，折叠式预制扇形板，包括预制扇形板本体，预制扇形板本体由通过板间铰接结构铰接相连的第一预制板和第二预制板构成，第一预制板、第二预制板沿周向顺序布置，第一预制板为扇形预制板，第二预制板相对第一预制板转动过程中具有翻转至与第一预制板齐平的展开工位和翻转至第一预制板上侧的折叠工位，第一预制板的上端具有用于与上环梁铰接相连的上环梁连接部，第一预制板的底部具有用于与支撑杆铰接相连的支撑杆连接结构。本发明解决了现有技术仓顶板装配过程中，需要多台起吊设备协同施工而施工效率较低的技术问题。CN114183002ACN114183002A权利要求书1/2页1.折叠式预制扇形板，包括预制扇形板本体，其特征在于：预制扇形板本体由通过板间铰接结构铰接相连的第一预制板和第二预制板构成，第一预制板、第二预制板沿周向顺序布置，第一预制板为扇形预制板，第二预制板相对第一预制板转动过程中具有翻转至与第一预制板齐平的展开工位和翻转至第一预制板上侧的折叠工位，第一预制板的上端具有用于与上环梁铰接相连的上环梁连接部，第一预制板的底部具有用于与支撑杆铰接相连的支撑杆连接结构。2.根据权利要求1所述的折叠式预制扇形板，其特征在于：第一预制板与第二预制板相邻的一侧预设有第一金属连接件，第二预制板上与第一预制板相邻的一侧预设有第二金属连接件，板间铰接结构包括至少两个沿预制扇形板本体径向间隔布置的合页，合页的其中一个连接板与第一金属连接件的上端固定连接，合页的另外一个连接板与第二金属连接件的上端固定连接。3.根据权利要求2所述的折叠式预制扇形板，其特征在于：第一金属连接件、第二金属连接件均为U形结构。4.根据权利要求1所述的折叠式预制扇形板，其特征在于：第二预制板的上端设置有扣槽。5.一种浅圆仓装配式仓顶板的装配方法，其特征在于：该方法包括以下步骤，第一步，完成第一块折叠式预制扇形板与施工装置的顶升座的连接，施工装置包括用于使用时设置于浅圆仓内中心位置的装置底座，装置底座上设置有可上下升降且转动轴线沿上下方向延伸的顶升座，顶升座上端具有用于上环梁放置的上环梁放置结构，顶升座上于上环梁放置结构的下侧铰接有多个支撑杆，各支撑杆沿顶升座周向间隔布置，支撑杆远离顶升座的一端设置有支撑杆铰接结构，支撑杆为伸缩调节杆，或者支撑杆下端连接有支撑杆顶升机构，折叠式预制扇形板经浅圆仓的仓门沿浅圆仓径向进入到浅圆仓内，顶升座上设置有上环梁，上环梁朝向仓门的一侧与折叠式预制扇形板的第一预制板的上环梁连接部铰接相连，第一预制板的下环梁连接部与环形轨道的环形轨道配合部导向配合，第二预制板处于折叠工位，折叠式预制扇形板呈上环梁连接部高于下环梁连接部的倾斜姿态；第二步，转动第一块折叠式预制扇形板，第一块折叠式预制扇形板转离仓门，进行第二块折叠式预制扇形板与顶升座的连接；第三步，重复第二步，直至完成所有折叠式预制扇形板与上环梁的连接；第四步，各支撑杆分别与对应第一预制板的支撑杆连接结构相连，相邻两个折叠式预制扇形板的第一预制板间隔布置，第一预制板、第二预制板的下环梁连接部与浅圆仓的内壁间隔布置；第五步，顶升座带着上环梁和各折叠式预制扇形板上行，直至各折叠式预制扇形板位于下环梁的上侧；第六步，各支撑杆驱动对应第一预制板下端上翻，使得第一预制板的下环梁连接部与下环梁相对应，顶升座带着折叠式预制扇形板下行，翻转第二预制板至展开工位，第一预制板、第二预制板的下环梁连接部座于下环梁上，完成上环梁和折叠式预制扇形板的安装。6.根据权利要求5所述的装配方法，其特征在于：通过预制板运输车将折叠式预制扇形板经浅圆仓的仓门沿浅圆仓径向运输到浅圆仓内。7.根据权利要求5所述的装配方法，其特征在于：装置底座上设置有竖向布置的用于驱2CN114183002A权利要求书2/2页动顶升座上下升降的顶升座顶升机构，顶升座顶升机构包括多级液压缸，多级液压缸包括多节沿上下方向顺序
