一种建筑工程用钢管搭建的辅助装置及其使用方法.pdf

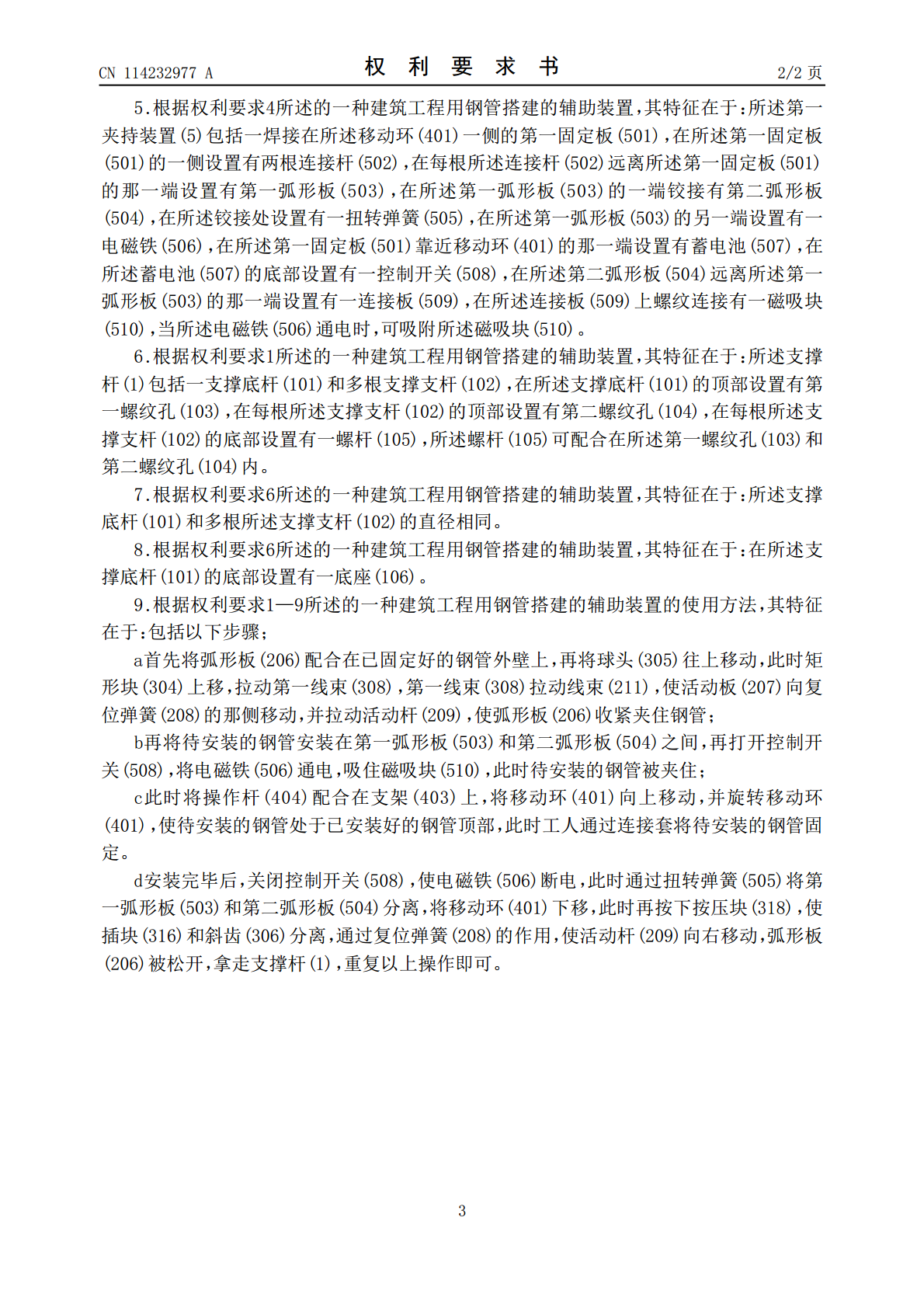

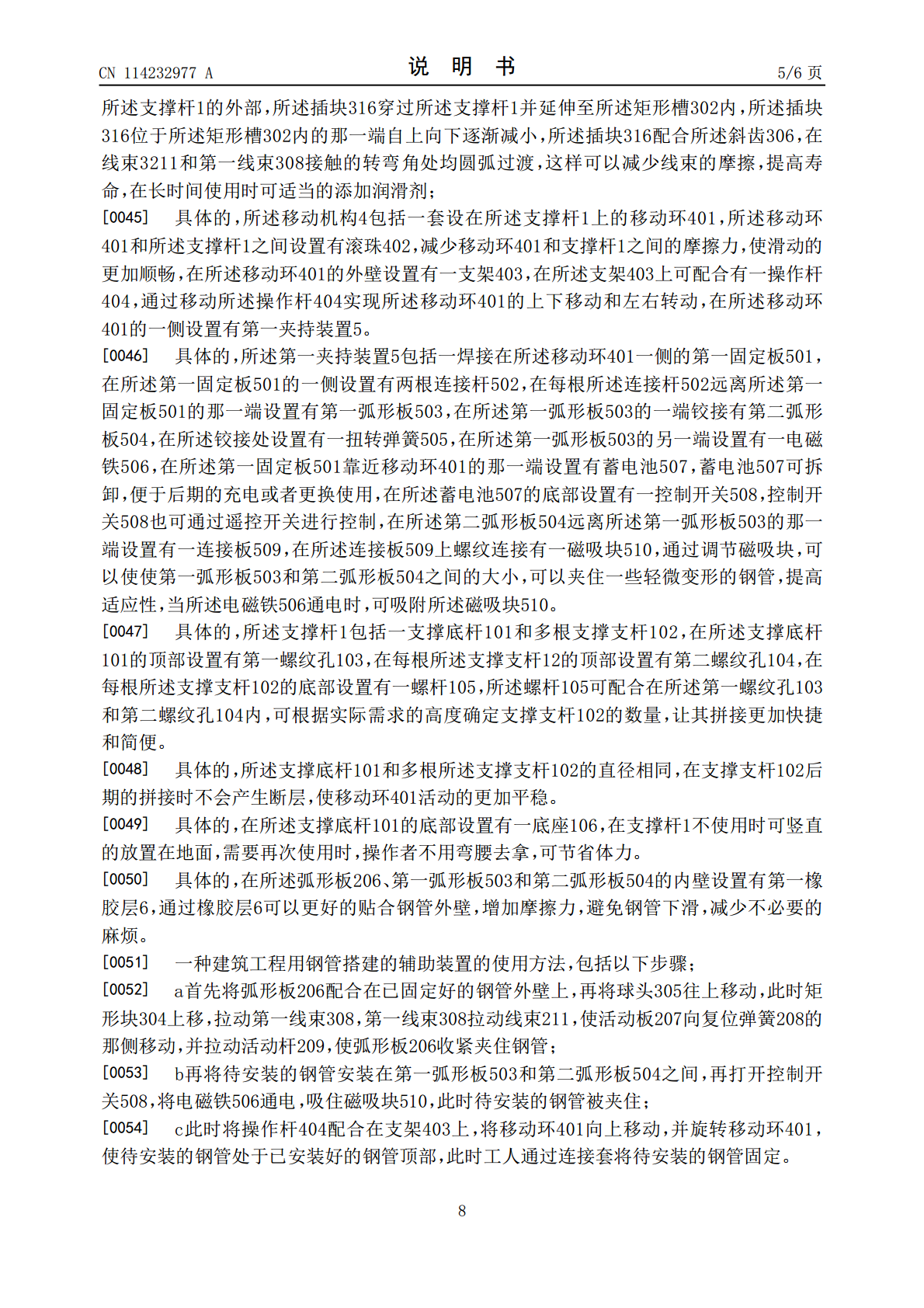

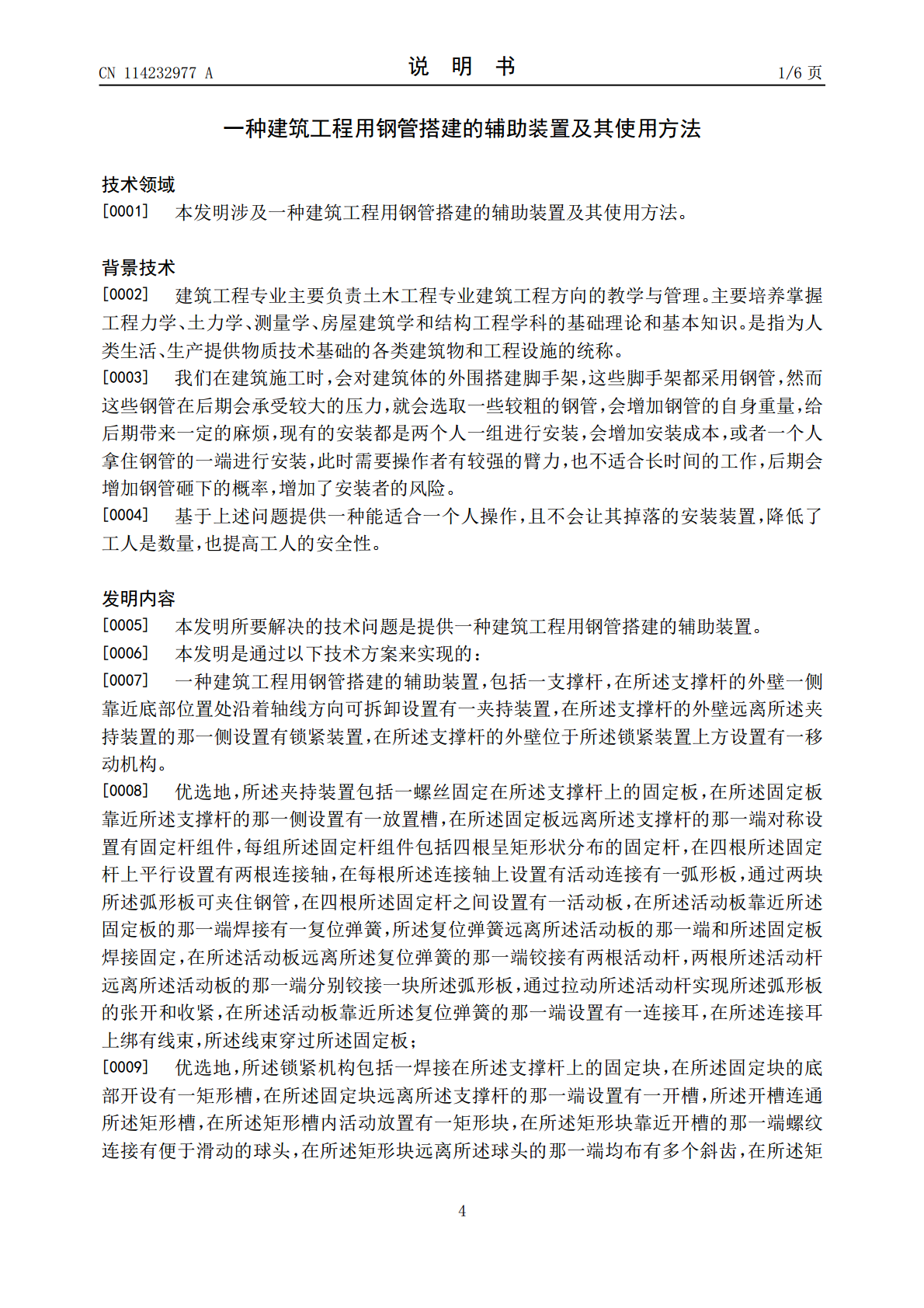

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN114232977A(43)申请公布日2022.03.25(21)申请号202111570136.2(22)申请日2021.12.21(71)申请人陈晓亮地址321117浙江省金华市兰溪市梅江镇白沙村45号(72)发明人陈晓亮周骏王国良(74)专利代理机构北京棘龙知识产权代理有限公司11740代理人谢静(51)Int.Cl.E04G5/00(2006.01)权利要求书2页说明书6页附图6页(54)发明名称一种建筑工程用钢管搭建的辅助装置及其使用方法(57)摘要本发明公开了一种建筑工程用钢管搭建的辅助装置及其使用方法，包括一支撑杆，在所述支撑杆的外壁一侧靠近底部位置处沿着轴线方向可拆卸设置有一夹持装置，在所述支撑杆的外壁远离所述夹持装置的那一侧设置有锁紧装置，在所述支撑杆的外壁位于所述锁紧装置上方设置有一移动机构，本发明只需一个人就能完成竖向钢管之间的安装，安装时无需另一只手握紧待安装钢管，能提高安装质量，提高效率，也能节省安装者的体力，适合推广使用。CN114232977ACN114232977A权利要求书1/2页1.一种建筑工程用钢管搭建的辅助装置，其特征在于：包括一支撑杆(1)，在所述支撑杆(1)的外壁一侧靠近底部位置处沿着轴线方向可拆卸设置有一夹持装置(2)，在所述支撑杆(1)的外壁远离所述夹持装置(2)的那一侧设置有锁紧装置(3)，在所述支撑杆(1)的外壁位于所述锁紧装置(3)上方设置有一移动机构(4)。2.根据权利要求1所述的一种建筑工程用钢管搭建的辅助装置，其特征在于：所述夹持装置(2)包括一螺丝固定在所述支撑杆(1)上的固定板(201)，在所述固定板(201)靠近所述支撑杆(1)的那一侧设置有一放置槽(202)，在所述固定板(201)远离所述支撑杆(1)的那一端对称设置有固定杆组件(203)，每组所述固定杆组件(203)包括四根呈矩形状分布的固定杆(204)，在四根所述固定杆(204)上平行设置有两根连接轴(205)，在每根所述连接轴(205)上设置有活动连接有一弧形板(206)，通过两块所述弧形板(206)可夹住钢管，在四根所述固定杆(204)之间设置有一活动板(207)，在所述活动板(207)靠近所述固定板(201)的那一端焊接有一复位弹簧(208)，所述复位弹簧(208)远离所述活动板(207)的那一端和所述固定板(201)焊接固定，在所述活动板(207)远离所述复位弹簧(208)的那一端铰接有两根活动杆(209)，两根所述活动杆(209)远离所述活动板(207)的那一端分别铰接一块所述弧形板(206)，通过拉动所述活动杆(209)实现所述弧形板(206)的张开和收紧，在所述活动板(207)靠近所述复位弹簧(208)的那一端设置有一连接耳(210)，在所述连接耳(210)上绑有线束(211)，所述线束(211)穿过所述固定板(201)。3.根据权利要求1所述的一种建筑工程用钢管搭建的辅助装置，其特征在于：所述锁紧机构(3)包括一焊接在所述支撑杆(1)上的固定块(301)，在所述固定块(301)的底部开设有一矩形槽(302)，在所述固定块(301)远离所述支撑杆(1)的那一端设置有一开槽(303)，所述开槽(303)连通所述矩形槽(302)，在所述矩形槽(302)内活动放置有一矩形块(304)，在所述矩形块(304)靠近开槽(303)的那一端螺纹连接有便于滑动的球头(305)，在所述矩形块(304)远离所述球头(305)的那一端均布有多个斜齿(306)，在所述矩形块(304)的底部设置有第一连接耳307()，在所述第一连接耳(307)上绑有第一线束(308)，所述第一线束(308)穿过所述支撑杆(1)和所述线束(211)连接，在所述固定块(301)的底部螺丝固定有一限位板(309)，在所述支撑杆(1)内设置有一限位架(310)，在所述限位架(310)内设置有一安装板(311)，所述安装板(311)和所述支撑杆(1)之间设置有紧固螺丝(312)，在所述安装板(311)远离所述紧固螺丝(312)的那一端设置有两个弹簧(313)，两个所述弹簧(313)远离所述安装板(311)的那一侧共同连接有第一活动板(314)，在所述第一活动板(314)远离所述弹簧(313)的那一端设置有螺纹孔(315)和插块(316)，在所述螺纹孔(315)上螺纹连接一按压块(318)，在所述按压块(318)的外壁包裹有橡胶层(317)，所述按压块(318)延伸至所述支撑杆(1)的外部，所述插块(316)穿过所述支撑杆1并延伸至所述矩形槽(302)内，所述插块(316)位于所述矩形槽(302)内的那一端自上向下逐渐减小，所述插块(316)配合所述斜齿(306)。4.
