底脚组件及具有其的衣物处理设备.pdf

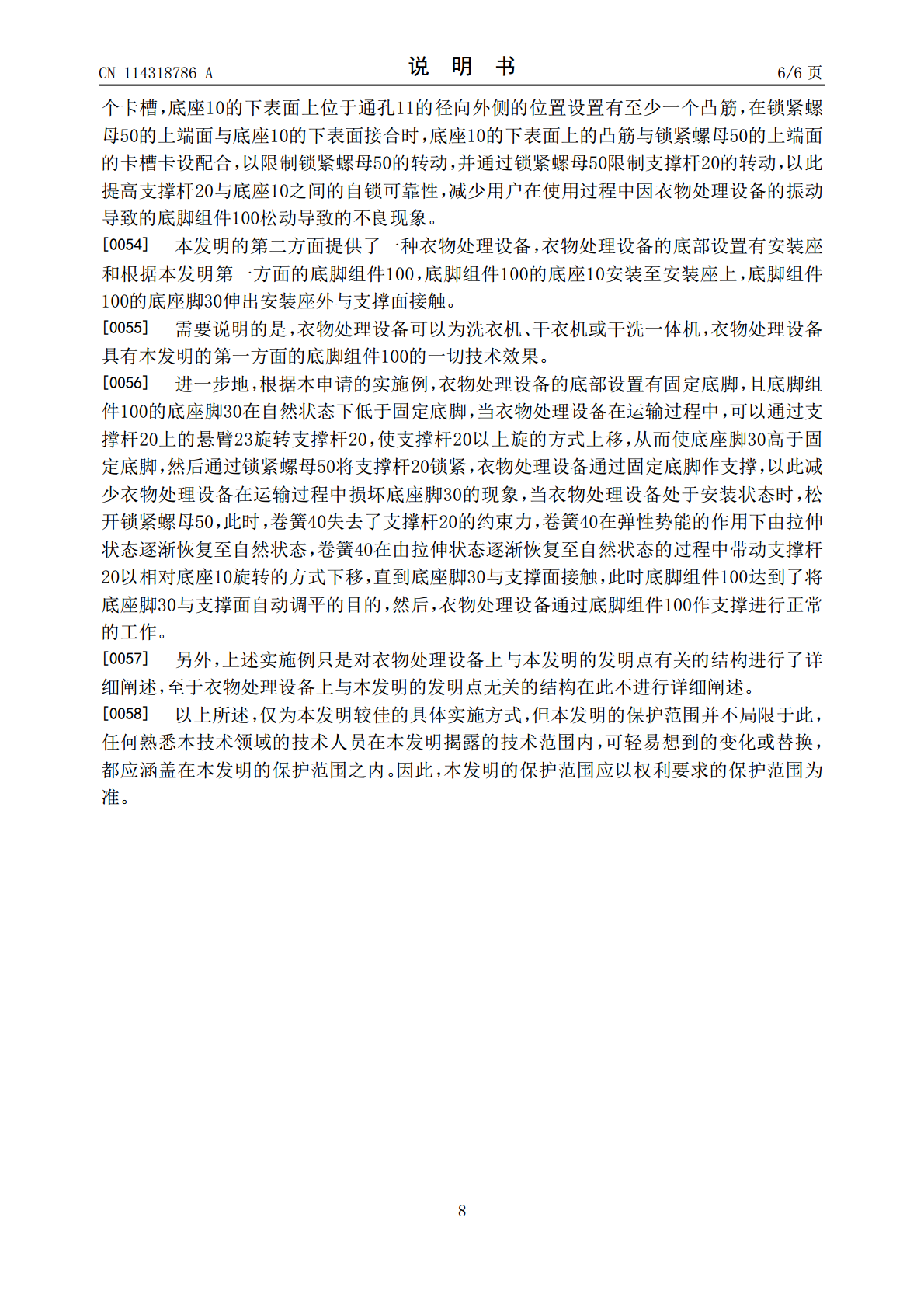

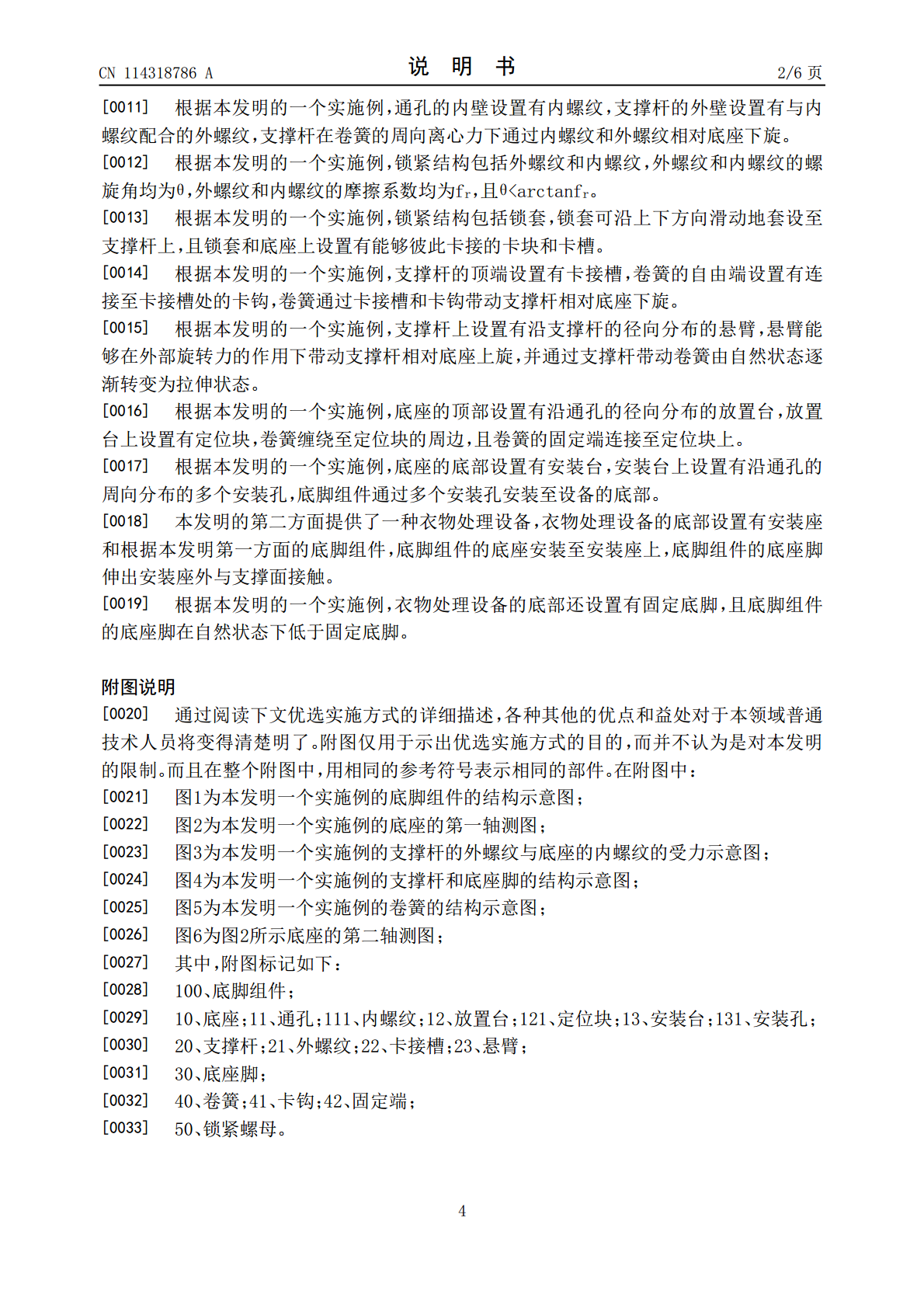

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN114318786A(43)申请公布日2022.04.12(21)申请号202011052157.0(22)申请日2020.09.29(71)申请人无锡小天鹅电器有限公司地址214000江苏省无锡市国家高新技术开发区长江南路18号(72)发明人郑强喻广强(74)专利代理机构北京辰权知识产权代理有限公司11619代理人郎志涛(51)Int.Cl.D06F39/12(2006.01)D06F58/20(2006.01)权利要求书1页说明书6页附图4页(54)发明名称底脚组件及具有其的衣物处理设备(57)摘要本发明涉及家用电器技术领域，具体涉及一种底脚组件及具有其的衣物处理设备。本发明旨在解决由于衣物处理设备的底脚不平引起振动和噪音的技术问题。为此目的，本发明提供了一种底脚组件，底脚组件包括：底座，底座内设置有通孔；支撑杆，支撑杆贯穿通孔，支撑杆的底端和顶端均伸出底座外，且支撑杆的底端设置有底座脚，支撑杆与底座之间还设置有锁紧结构；卷簧，卷簧设置于底座上并与支撑杆的顶端连接，在卷簧由拉伸状态恢复至自然状态的过程中，卷簧带动支撑杆相对底座下旋直到底座脚与支撑面接触。本发明的底脚组件能够通过卷簧带动支撑杆和底座脚自动与支撑面接触，以此达到调平底座脚与支撑面的目的，相对于手动调节具有更好的调平效果。CN114318786ACN114318786A权利要求书1/1页1.一种底脚组件，其特征在于，所述底脚组件包括：底座，所述底座内设置有通孔；支撑杆，所述支撑杆贯穿所述通孔，所述支撑杆的底端和顶端均伸出所述底座外，且所述支撑杆的底端设置有底座脚，所述支撑杆与所述底座之间还设置有锁紧结构；卷簧，所述卷簧设置于所述底座上并与所述支撑杆的顶端连接，所述卷簧在由拉伸状态恢复至自然状态的过程中，能够带动所述支撑杆相对所述底座下旋直到所述底座脚与支撑面接触。2.根据权利要求1所述的底脚组件，其特征在于，所述通孔的内壁设置有内螺纹，所述支撑杆的外壁设置有与所述内螺纹配合的外螺纹，所述支撑杆在所述卷簧的周向离心力下通过所述内螺纹和所述外螺纹相对所述底座下旋。3.根据权利要求2所述的底脚组件，其特征在于，所述锁紧结构包括所述外螺纹和所述内螺纹，所述外螺纹和所述内螺纹的螺旋角均为θ，所述外螺纹和所述内螺纹的摩擦系数均为fr，且θ<arctanfr。4.根据权利要求1所述的底脚组件，其特征在于，所述锁紧结构包括锁套，所述锁套可沿上下方向滑动地套设至所述支撑杆上，且所述锁套和所述底座上设置有能够彼此卡接的卡块和卡槽。5.根据权利要求1所述的底脚组件，其特征在于，所述支撑杆的顶端设置有卡接槽，所述卷簧的自由端设置有连接至所述卡接槽处的卡钩，所述卷簧通过所述卡接槽和所述卡钩带动所述支撑杆相对所述底座下旋。6.根据权利要求1所述的底脚组件，其特征在于，所述支撑杆上设置有沿所述支撑杆的径向分布的悬臂，所述悬臂能够在外部旋转力的作用下带动所述支撑杆相对所述底座上旋，并通过所述支撑杆带动所述卷簧由自然状态逐渐转变为拉伸状态。7.根据权利要求1所述的底脚组件，其特征在于，所述底座的顶部设置有沿所述通孔的径向分布的放置台，所述放置台上设置有定位块，所述卷簧缠绕至所述定位块的周边，且所述卷簧的固定端连接至所述定位块上。8.根据权利要求1所述的底脚组件，其特征在于，所述底座的底部设置有安装台，所述安装台上设置有沿所述通孔的周向分布的多个安装孔，所述底脚组件通过所述多个安装孔安装至设备的底部。9.一种衣物处理设备，其特征在于，所述衣物处理设备的底部设置有安装座和根据权利要求1至8中任一项所述的底脚组件，所述底脚组件的底座安装至所述安装座上，所述底脚组件的底座脚伸出所述安装座外与支撑面接触。10.根据权利要求9所述的衣物处理设备，其特征在于，所述衣物处理设备的底部还设置有固定底脚，且所述底脚组件的所述底座脚在自然状态下低于所述固定底脚。2CN114318786A说明书1/6页底脚组件及具有其的衣物处理设备技术领域[0001]本发明涉及家用电器技术领域，具体涉及一种底脚组件及具有其的衣物处理设备。背景技术[0002]本部分提供的仅仅是与本公开相关的背景信息，其并不必然是现有技术。[0003]洗衣机的振动和噪音问题一直是用户的重要关注点，对于滚筒洗衣机而言，滚筒洗衣机的底脚对于整机的振动和噪音性能至关重要，其中，整机的振动和噪音涉及到的最重要环节就是底脚的调平。[0004]洗衣机在初次安装时需要对底脚进行人工调平，如果底脚调平不当，极易引起一系列的整机振动和噪音问题。对于用户经常投诉的洗衣机振动大、走路现象，通过调查发现，产生洗衣机振动大的主要原因是底脚没有调平，为了解决洗衣机底脚的调平问题，很有必要设计一种可自动调平
