一种猕猴桃种植灌溉装置.pdf

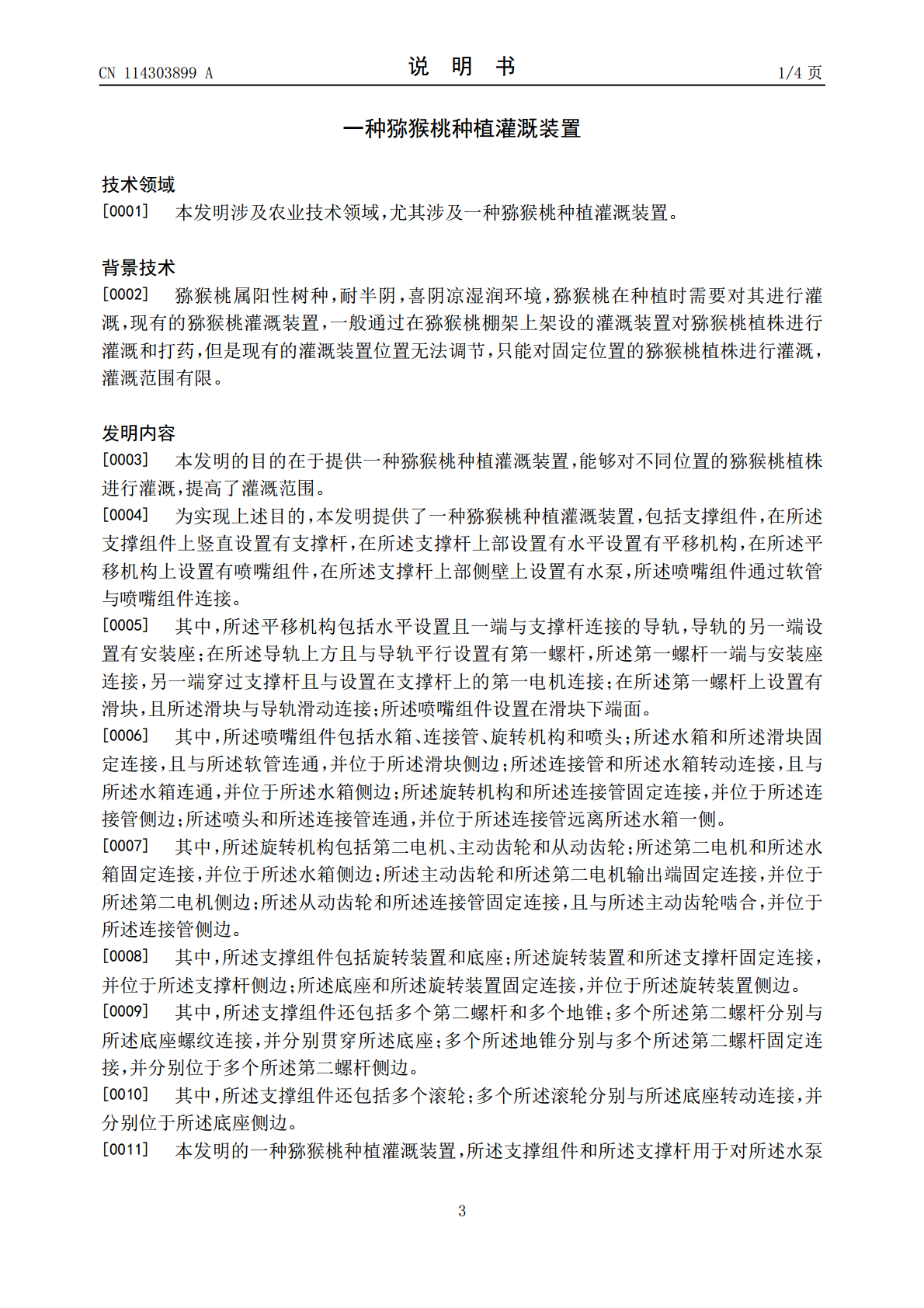

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN114303899A(43)申请公布日2022.04.12(21)申请号202210010165.1(22)申请日2022.01.05(71)申请人重庆市欣季生态农业科技有限公司地址400000重庆市巴南区天星寺镇芙蓉村刘家沟组36号附2号(72)发明人谭孝娟谭孝敏(51)Int.Cl.A01G25/09(2006.01)B05B3/18(2006.01)B05B3/02(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种猕猴桃种植灌溉装置(57)摘要本发明涉及农业技术领域，具体涉及一种猕猴桃种植灌溉装置，其特征在于，包括支撑组件，在所述支撑组件上竖直设置有支撑杆，在所述支撑杆上部设置有水平设置有平移机构，在所述平移机构上设置有喷嘴组件，在所述支撑杆上部侧壁上设置有水泵，所述喷嘴组件通过软管与喷嘴组件连接。灌溉时，将水泵与外部水源连通，通过水泵从外部水源抽水，并将水经软管导入喷嘴组件内，经喷嘴组件喷洒至猕猴桃植株上进行灌溉；通过平移机构驱动喷嘴组件水平移动，从而能够对不同位置的猕猴桃植株进行灌溉，提高了灌溉范围。CN114303899ACN114303899A权利要求书1/1页1.一种猕猴桃种植灌溉装置，其特征在于，包括支撑组件，在所述支撑组件上竖直设置有支撑杆，在所述支撑杆上部设置有水平设置有平移机构，在所述平移机构上设置有喷嘴组件，在所述支撑杆上部侧壁上设置有水泵，所述喷嘴组件通过软管与喷嘴组件连接。2.如权利要求1所述的猕猴桃种植灌溉装置，其特征在于，所述平移机构包括水平设置且一端与支撑杆连接的导轨，导轨的另一端设置有安装座；在所述导轨上方且与导轨平行设置有第一螺杆，所述第一螺杆一端与安装座连接，另一端穿过支撑杆且与设置在支撑杆上的第一电机连接；在所述第一螺杆上设置有滑块，且所述滑块与导轨滑动连接；所述喷嘴组件设置在滑块下端面。3.如权利要求2所述的猕猴桃种植灌溉装置，其特征在于，所述喷嘴组件包括水箱、连接管、旋转机构和喷头；所述水箱和所述滑块固定连接，且与所述软管连通，并位于所述滑块侧边；所述连接管和所述水箱转动连接，且与所述水箱连通，并位于所述水箱侧边；所述旋转机构和所述连接管固定连接，并位于所述连接管侧边；所述喷头和所述连接管连通，并位于所述连接管远离所述水箱一侧。4.如权利要求3所述的猕猴桃种植灌溉装置，其特征在于，所述旋转机构包括第二电机、主动齿轮和从动齿轮；所述第二电机和所述水箱固定连接，并位于所述水箱侧边；所述主动齿轮和所述第二电机输出端固定连接，并位于所述第二电机侧边；所述从动齿轮和所述连接管固定连接，且与所述主动齿轮啮合，并位于所述连接管侧边。5.如权利要求4所述的猕猴桃种植灌溉装置，其特征在于，所述支撑组件包括旋转装置和底座；所述旋转装置和所述支撑杆固定连接，并位于所述支撑杆侧边；所述底座和所述旋转装置固定连接，并位于所述旋转装置侧边。6.如权利要求5所述的猕猴桃种植灌溉装置，其特征在于，所述支撑组件还包括多个第二螺杆和多个地锥；多个所述第二螺杆分别与所述底座螺纹连接，并分别贯穿所述底座；多个所述地锥分别与多个所述第二螺杆固定连接，并分别位于多个所述第二螺杆侧边。7.如权利要求6所述的猕猴桃种植灌溉装置，其特征在于，所述支撑组件还包括多个滚轮；多个所述滚轮分别与所述底座转动连接，并分别位于所述底座侧边。2CN114303899A说明书1/4页一种猕猴桃种植灌溉装置技术领域[0001]本发明涉及农业技术领域，尤其涉及一种猕猴桃种植灌溉装置。背景技术[0002]猕猴桃属阳性树种，耐半阴，喜阴凉湿润环境，猕猴桃在种植时需要对其进行灌溉，现有的猕猴桃灌溉装置，一般通过在猕猴桃棚架上架设的灌溉装置对猕猴桃植株进行灌溉和打药，但是现有的灌溉装置位置无法调节，只能对固定位置的猕猴桃植株进行灌溉，灌溉范围有限。发明内容[0003]本发明的目的在于提供一种猕猴桃种植灌溉装置，能够对不同位置的猕猴桃植株进行灌溉，提高了灌溉范围。[0004]为实现上述目的，本发明提供了一种猕猴桃种植灌溉装置，包括支撑组件，在所述支撑组件上竖直设置有支撑杆，在所述支撑杆上部设置有水平设置有平移机构，在所述平移机构上设置有喷嘴组件，在所述支撑杆上部侧壁上设置有水泵，所述喷嘴组件通过软管与喷嘴组件连接。[0005]其中，所述平移机构包括水平设置且一端与支撑杆连接的导轨，导轨的另一端设置有安装座；在所述导轨上方且与导轨平行设置有第一螺杆，所述第一螺杆一端与安装座连接，另一端穿过支撑杆且与设置在支撑杆上的第一电机连接；在所述第一螺杆上设置有滑块，且所述滑块与导轨滑动连接；所述喷嘴组件设置在滑块下端面。[0006]其中，所述喷嘴组件包括水箱、连接管、旋转机
