一种便捷移动的羊肚菌菌种培育架.pdf

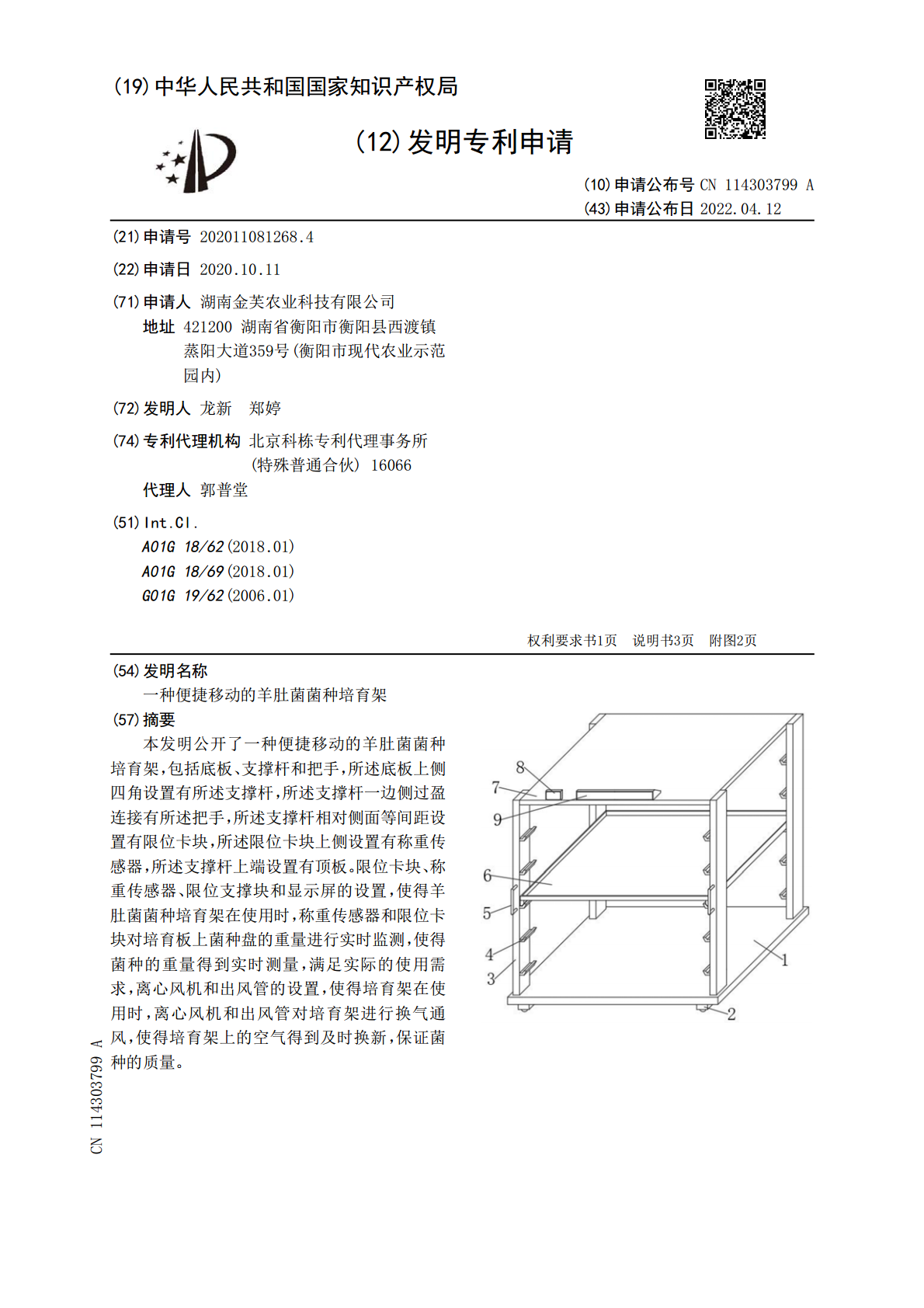

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN114303799A(43)申请公布日2022.04.12(21)申请号202011081268.4(22)申请日2020.10.11(71)申请人湖南金芙农业科技有限公司地址421200湖南省衡阳市衡阳县西渡镇蒸阳大道359号(衡阳市现代农业示范园内)(72)发明人龙新郑婷(74)专利代理机构北京科栋专利代理事务所(特殊普通合伙)16066代理人郭普堂(51)Int.Cl.A01G18/62(2018.01)A01G18/69(2018.01)G01G19/62(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种便捷移动的羊肚菌菌种培育架(57)摘要本发明公开了一种便捷移动的羊肚菌菌种培育架，包括底板、支撑杆和把手，所述底板上侧四角设置有所述支撑杆，所述支撑杆一边侧过盈连接有所述把手，所述支撑杆相对侧面等间距设置有限位卡块，所述限位卡块上侧设置有称重传感器，所述支撑杆上端设置有顶板。限位卡块、称重传感器、限位支撑块和显示屏的设置，使得羊肚菌菌种培育架在使用时，称重传感器和限位卡块对培育板上菌种盘的重量进行实时监测，使得菌种的重量得到实时测量，满足实际的使用需求，离心风机和出风管的设置，使得培育架在使用时，离心风机和出风管对培育架进行换气通风，使得培育架上的空气得到及时换新，保证菌种的质量。CN114303799ACN114303799A权利要求书1/1页1.一种便捷移动的羊肚菌菌种培育架，包括底板(1)、支撑杆(3)和把手(5)，其特征在于，所述底板(1)上侧四角设置有所述支撑杆(3)，所述支撑杆(3)一边侧过盈连接有所述把手(5)，所述支撑杆(3)相对侧面等间距设置有限位卡块(4)，所述限位卡块(4)上侧设置有称重传感器(10)，所述支撑杆(3)上端设置有顶板(7)，所述顶板(7)下侧中心设置有离心风机(15)，所述离心风机(15)外环侧设置有出风管(14)，所述顶板(7)上部一边侧中心设置有显示屏(9)，所述显示屏(9)一侧设置有声光报警器(8)。2.根据权利要求1所述的一种便捷移动的羊肚菌菌种培育架，其特征在于，所述顶板(7)下侧四角一体成型有直角板卡槽(13)，所述限位卡块(4)上侧设置有培育板(6)，所述培育板(6)下侧四角对应所述限位卡块(4)位置通过螺钉连接有限位支撑块(11)。3.根据权利要求2所述的一种便捷移动的羊肚菌菌种培育架，其特征在于，所述培育板(6)上部凹槽侧壁上对称设置有温湿度传感器(12)，所述底板(1)下侧四角通过螺钉连接有自锁万向轮(2)，所述限位卡块(4)与所述支撑杆(3)焊接。4.根据权利要求3所述的一种便捷移动的羊肚菌菌种培育架，其特征在于，所述限位卡块(4)与所述称重传感器(10)通过卡槽连接，所述培育板(6)与所述支撑杆(3)通过所述限位卡块(4)和所述限位支撑块(11)连接，所述温湿度传感器(12)与所述培育板(6)通过螺钉连接。5.根据权利要求4所述的一种便捷移动的羊肚菌菌种培育架，其特征在于，所述支撑杆(3)与所述顶板(7)焊接，所述顶板(7)与所述声光报警器(8)通过螺钉连接，所述显示屏(9)与所述顶板(7)通过螺钉连接，所述顶板(7)与所述离心风机(15)通过螺钉连接。6.根据权利要求5所述的一种便捷移动的羊肚菌菌种培育架，其特征在于，所述离心风机(15)与所述出风管(14)通过卡扣连接，所述限位卡块(4)高度差为200mm，所述培育板(6)与所述支撑杆(3)均为不锈钢制成。2CN114303799A说明书1/3页一种便捷移动的羊肚菌菌种培育架技术领域[0001]本发明属于羊肚菌培育技术领域，具体地说，涉及一种便捷移动的羊肚菌菌种培育架。背景技术[0002]羊肚菌又名草笠竹，是一种珍贵的食用菌和药用菌，羊肚菌的营养相当丰富，羊肚菌含抑制肿瘤的多糖，抗菌、抗病毒的活性成分，具有增强机体免疫力、抗疲劳、抗病毒、抑制肿瘤等诸多作用，由于羊肚菌是一种极为珍贵的野生菌，并可以作为食材在市面上出售，因此羊肚菌需要大面积的进行种植生产，而保持羊肚菌的优质高产需要优良的羊肚菌菌种，需要菌种培育架对羊肚菌进行培育。[0003]现有的羊肚菌菌种培育架在使用时，缺少对菌种盘的重量进行实时监测的功能，使得菌种的重量得不到实时测量，满足不了实际的使用需求，同时，现有的培育架在使用时，缺少对培育架换气通风的装置，使得培育架上的空气得不到及时换新，影响菌种的质量，而且，现有的培育架缺少操作人员扶持移动的装置，使得培育架不便于移动。[0004]有鉴于此特提出本发明。发明内容[0005]本发明要解决的技术问题在于克服现有技术的不足，提供一种便捷移动的羊肚菌菌种培育架，为解决上述技术问题，本发明采用技术方案的基本
