一种节能型混凝土浇筑养护装置及方法.pdf

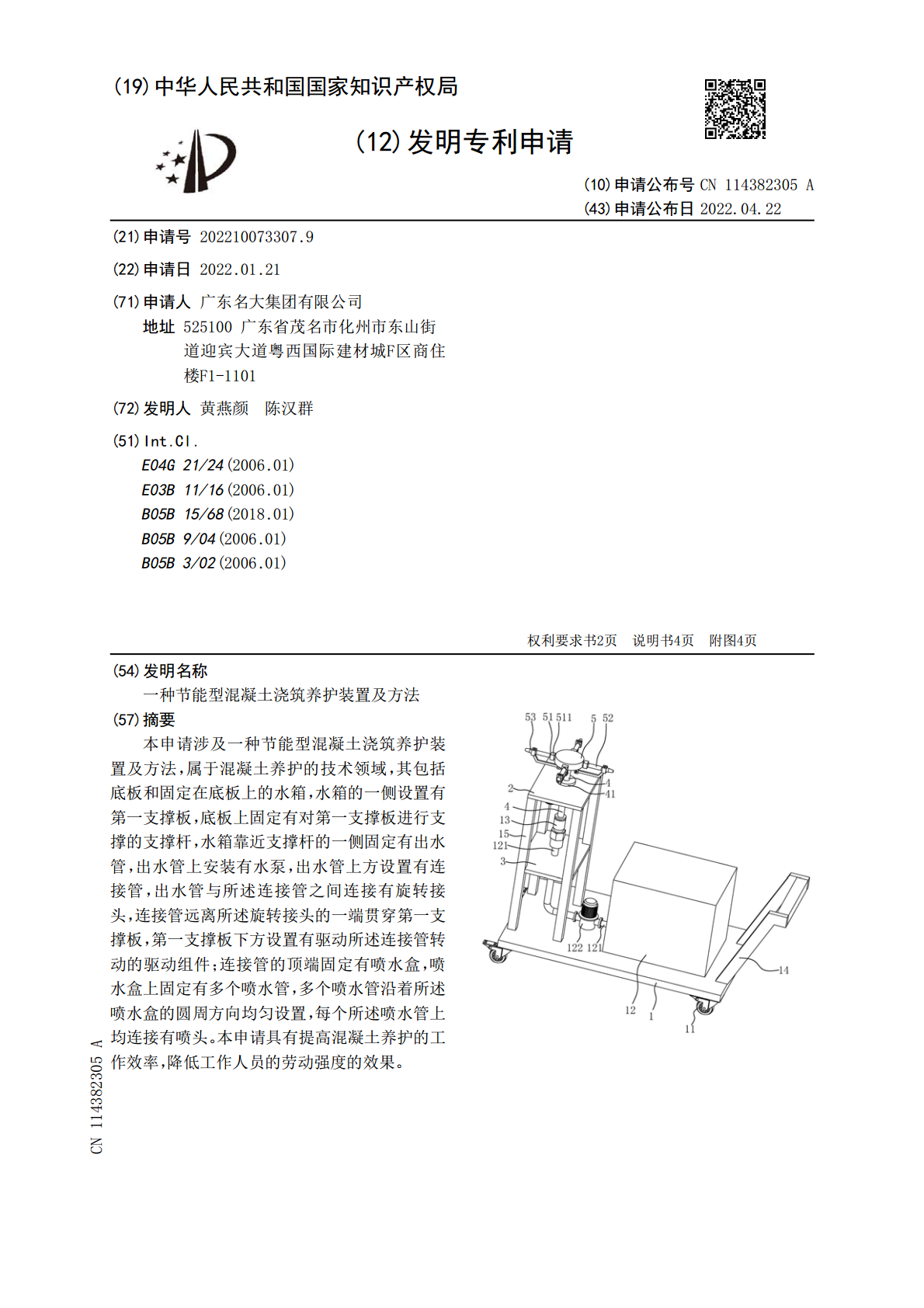

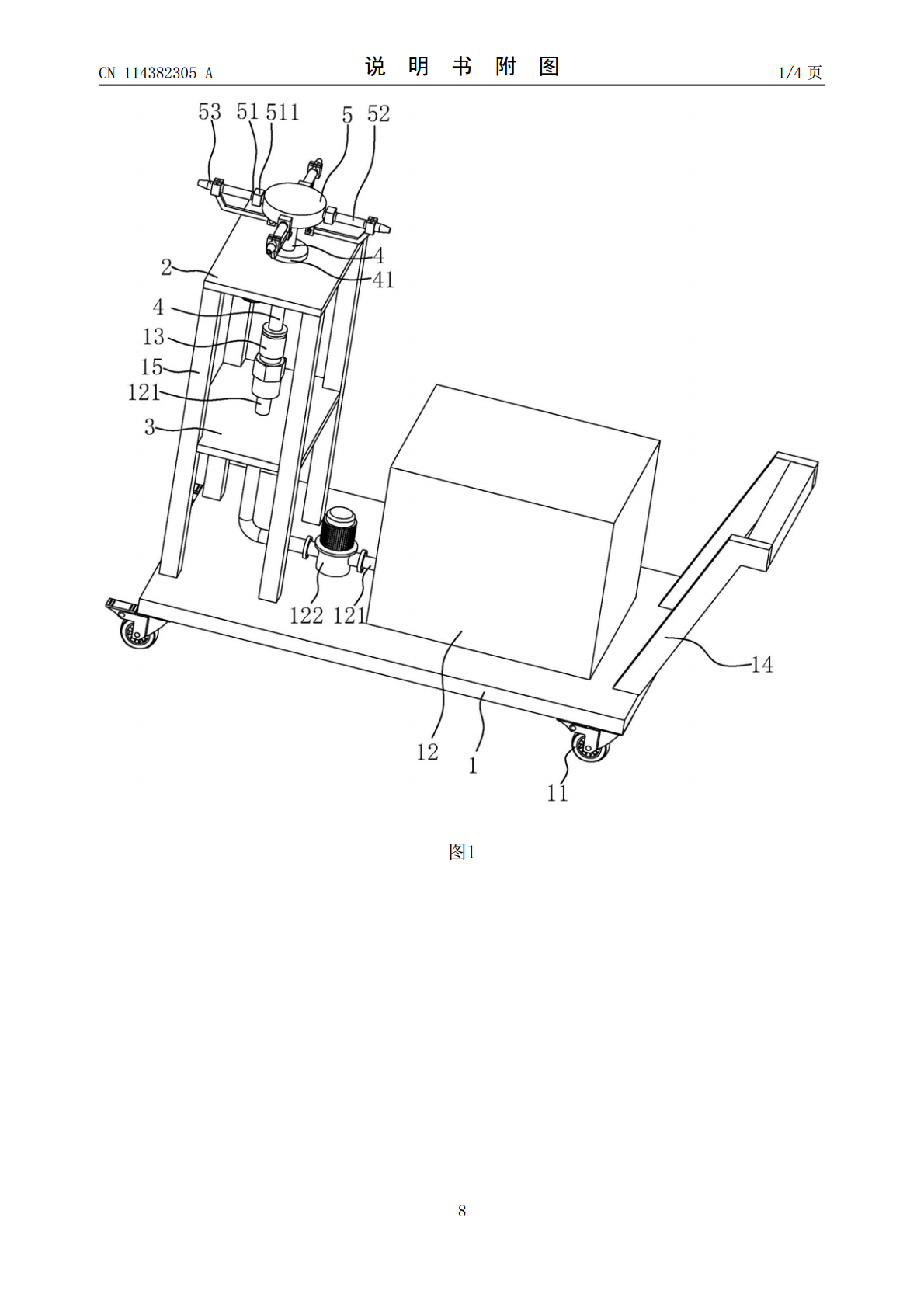

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN114382305A(43)申请公布日2022.04.22(21)申请号202210073307.9(22)申请日2022.01.21(71)申请人广东名大集团有限公司地址525100广东省茂名市化州市东山街道迎宾大道粤西国际建材城F区商住楼F1-1101(72)发明人黄燕颜陈汉群(51)Int.Cl.E04G21/24(2006.01)E03B11/16(2006.01)B05B15/68(2018.01)B05B9/04(2006.01)B05B3/02(2006.01)权利要求书2页说明书4页附图4页(54)发明名称一种节能型混凝土浇筑养护装置及方法(57)摘要本申请涉及一种节能型混凝土浇筑养护装置及方法，属于混凝土养护的技术领域，其包括底板和固定在底板上的水箱，水箱的一侧设置有第一支撑板，底板上固定有对第一支撑板进行支撑的支撑杆，水箱靠近支撑杆的一侧固定有出水管，出水管上安装有水泵，出水管上方设置有连接管，出水管与所述连接管之间连接有旋转接头，连接管远离所述旋转接头的一端贯穿第一支撑板，第一支撑板下方设置有驱动所述连接管转动的驱动组件；连接管的顶端固定有喷水盒，喷水盒上固定有多个喷水管，多个喷水管沿着所述喷水盒的圆周方向均匀设置，每个所述喷水管上均连接有喷头。本申请具有提高混凝土养护的工作效率，降低工作人员的劳动强度的效果。CN114382305ACN114382305A权利要求书1/2页1.一种节能型混凝土浇筑养护装置，其特征在于，包括底板（1）和固定在底板（1）上的水箱（12），所述水箱（12）的一侧设置有第一支撑板（2），所述底板（1）上固定有对第一支撑板（2）进行支撑的支撑杆（15），所述水箱（12）靠近支撑杆（15）的一侧固定有出水管（121），所述出水管（121）上安装有水泵（122），所述出水管（121）上方设置有连接管（4），所述出水管（121）与所述连接管（4）之间连接有旋转接头（13），所述连接管（4）远离所述旋转接头（13）的一端贯穿第一支撑板（2），所述第一支撑板（2）下方设置有驱动所述连接管（4）转动的驱动组件（6）；所述连接管（4）的顶端固定有喷水盒（5），所述喷水盒（5）上固定有多个喷水管（51），多个喷水管（51）沿着所述喷水盒（5）的圆周方向均匀设置，每个所述喷水管（51）上均连接有喷头（53）。2.根据权利要求1所述的一种节能型混凝土浇筑养护装置，其特征在于，所述喷水管（51）与所述喷头（53）之间连接有喷水软管（52），所述喷水盒（5）上连接有对喷头（53）进行支撑的支撑组件（7）；所述支撑组件（7）包括安装块（71）和连接杆（72），所述安装块（71）位于所述连接杆（72）的上方并与所述连接杆（72）的一端固定，所述安装块（71）的上表面开设有卡槽（711），所述喷头（53）与卡槽（711）卡接，所述喷水盒（5）的底端固定有铰接块（54），所述铰接块（54）上开设有铰接槽（541），所述连接杆（72）远离所述安装块（71）的一端插入到铰接槽（541）中，所述铰接块（54）上设置有锁紧螺栓（73），所述锁紧螺栓（73）贯穿铰接块（54）和所述连接杆（72）并螺纹连接有锁紧螺母（74）。3.根据权利要求2所述的一种节能型混凝土浇筑养护装置，其特征在于，所述安装块（71）的上表面开设有插槽（712），所述插槽（712）与所述卡槽（711）垂直设置，所述喷头（53）上固定有与插槽（712）进行插接的插块（531）。4.根据权利要求3所述的一种节能型混凝土浇筑养护装置，其特征在于，所述驱动组件（6）包括第一齿轮（61）、第二齿轮（62）和驱动第二齿轮（62）转动的驱动电机（63），所述第一齿轮（61）与所述连接管（4）固定，所述第二齿轮（62）与所述第一齿轮（61）啮合，所述驱动电机（63）与所述第一支撑板（2）固定。5.根据权利要求4所述的一种节能型混凝土浇筑养护装置，其特征在于，所述第一支撑板（2）的下方设置有第二支撑板（3），所述第二支撑板（3）与所述支撑杆（15）固定，所述出水管（121）贯穿所述第二支撑板（3），所述出水管（121）的外壁与所述第二支撑板（3）固定。6.根据权利要求1‑5任意一项所述的一种节能型混凝土浇筑养护装置，其特征在于，所述第一支撑板（2）的上表面设置有与第一支撑板（2）转动连接的安装板（41），所述安装板（41）与所述第一支撑板（2）的上表面接触，所述连接管（4）贯穿所述安装板（41）并与安装板（41）固定。7.根据权利要求6所述的一种节能型混凝土浇筑养护装置，其特征在于，所述安装板（41）靠近所述第一支撑板（2）的一侧固定有插环（411），所述第一支撑板（2）上开设有供所述插环
