一种非侵入性紧致抗衰老保养设备及其应用.pdf

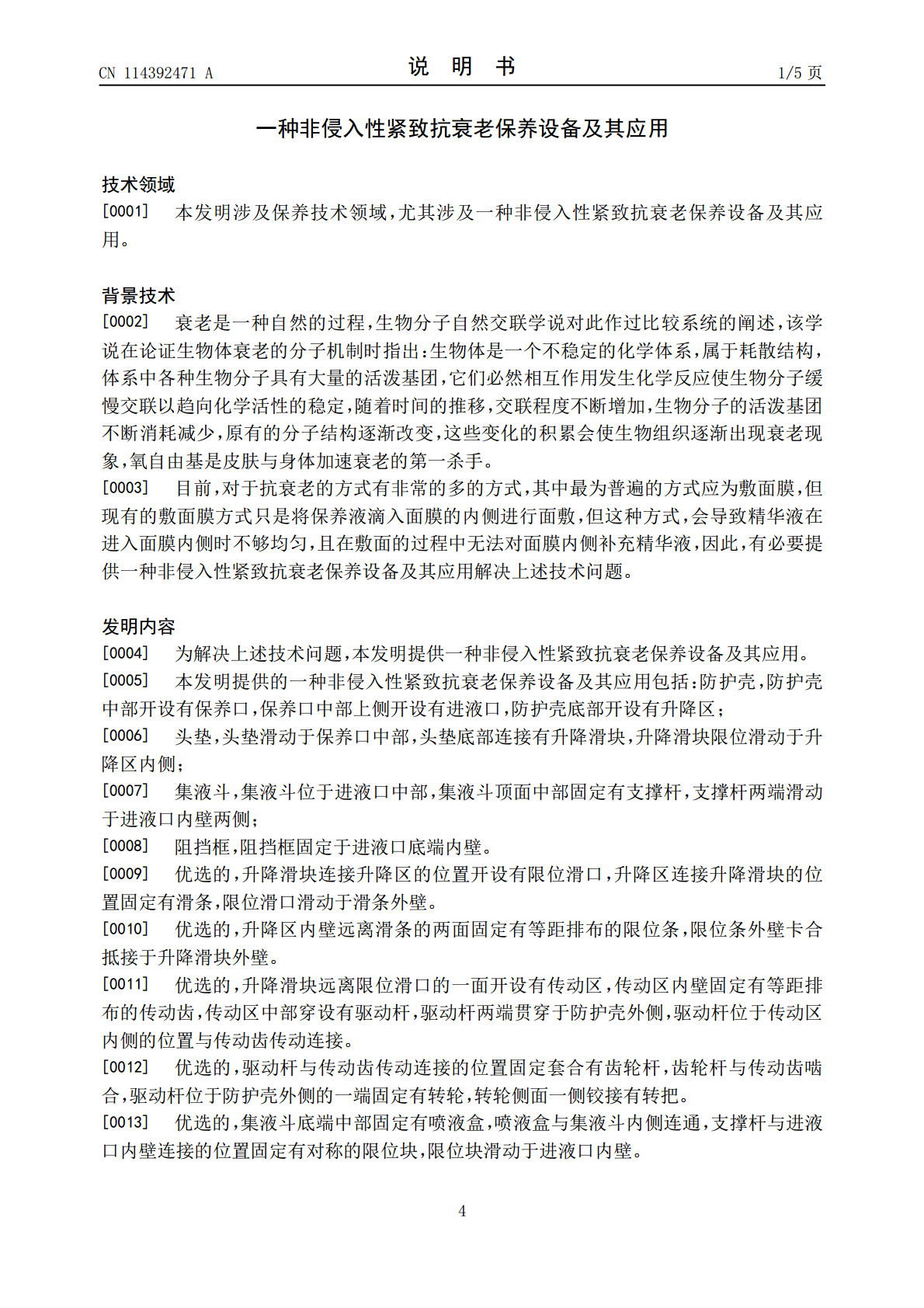

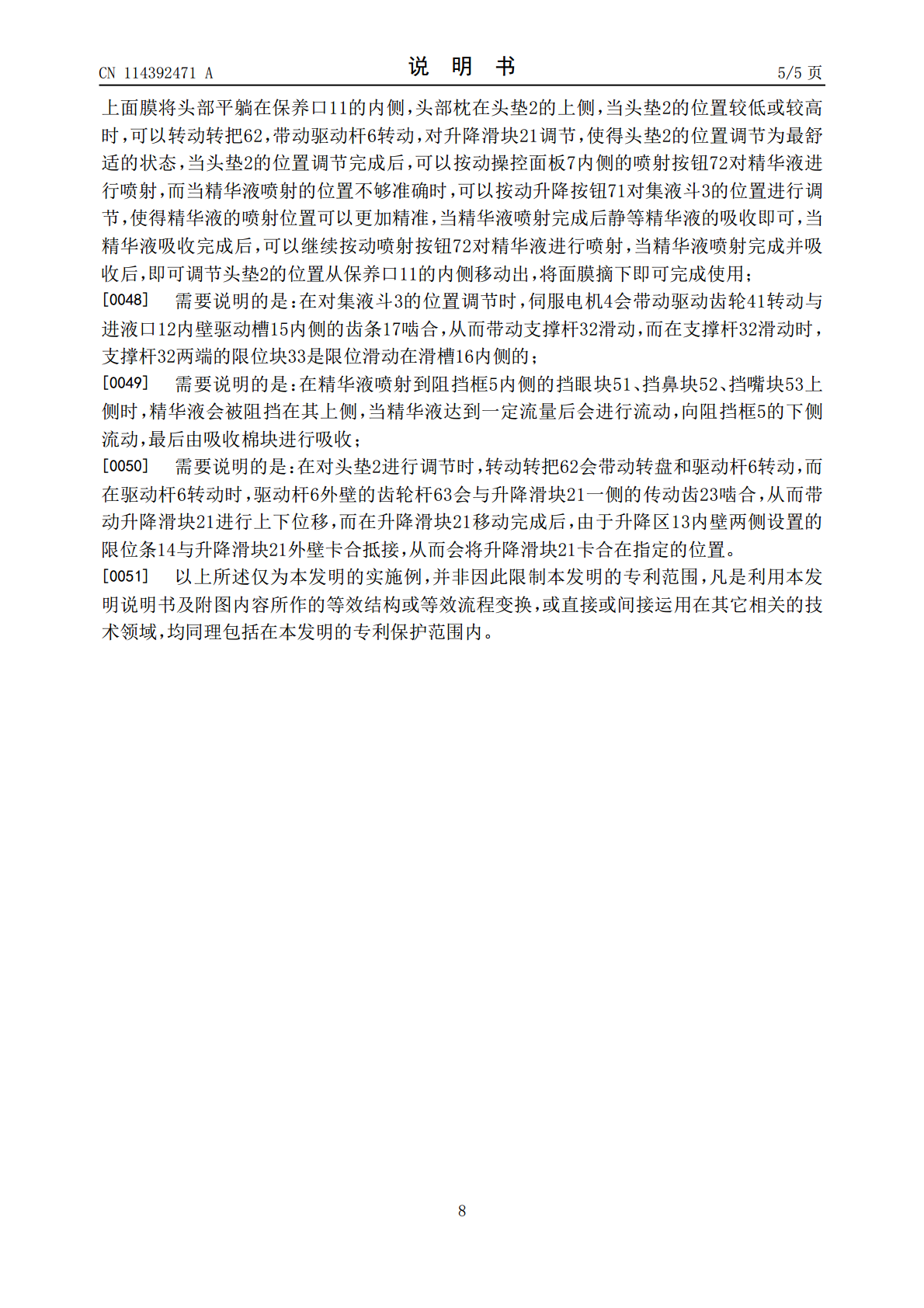

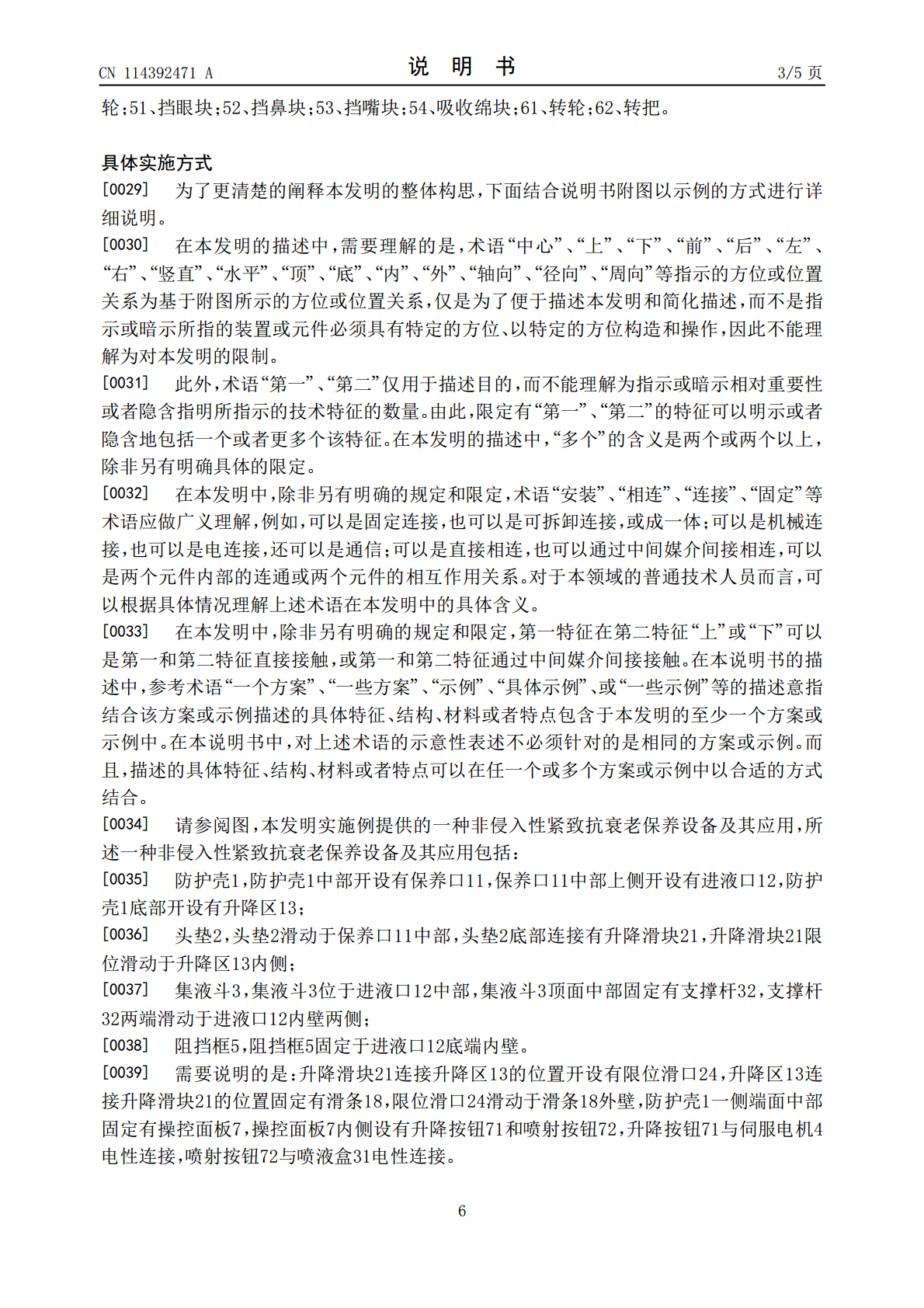

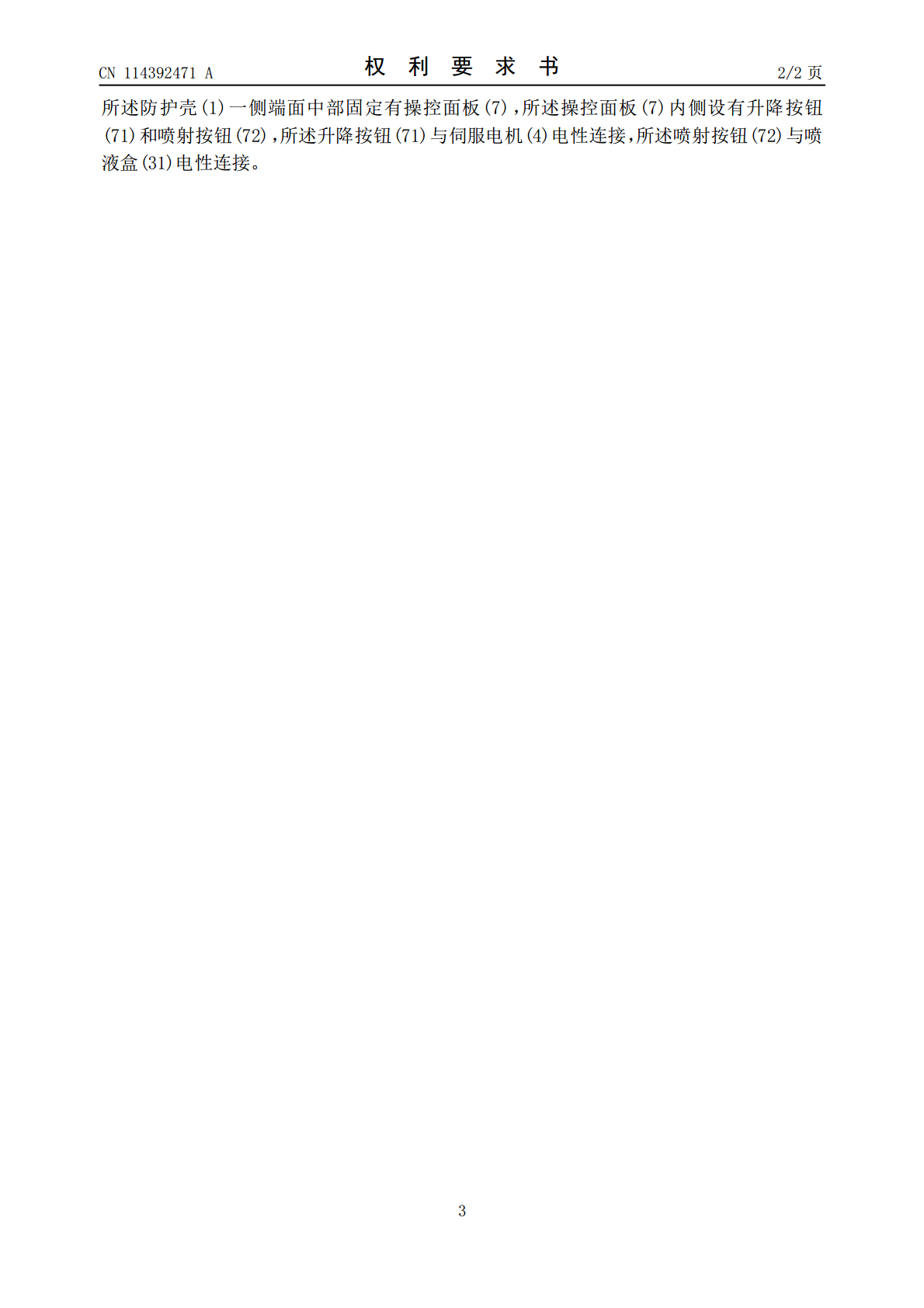

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN114392471A(43)申请公布日2022.04.26(21)申请号202210055392.6(22)申请日2022.01.18(71)申请人上海预之美医疗科技有限公司地址200433上海市杨浦区国泰路127弄1号三层(集中登记地)(72)发明人赵越(74)专利代理机构深圳泛航知识产权代理事务所(普通合伙)44867代理人邓爱军(51)Int.Cl.A61M35/00(2006.01)权利要求书2页说明书5页附图5页(54)发明名称一种非侵入性紧致抗衰老保养设备及其应用(57)摘要本发明提供一种非侵入性紧致抗衰老保养设备及其应用，涉及保养技术领域。包括：防护壳，防护壳中部开设有保养口，保养口中部上侧开设有进液口，防护壳底部开设有升降区；头垫，头垫滑动于保养口中部，头垫底部连接有升降滑块，升降滑块限位滑动于升降区内侧；集液斗，集液斗位于进液口中部，集液斗顶面中部固定有支撑杆，支撑杆两端滑动于进液口内壁两侧；阻挡框，阻挡框固定于进液口底端内壁；本发明在对面部敷面膜的过程中可以将头部枕在防护壳内侧的头垫上侧，采用集液斗自动对面部的面膜进行精华液的喷射，使得面膜在敷面的过程中更加的方便，且采用集液斗向面部喷射精华液，可以提高精华液在浸入面膜时的均匀性。CN114392471ACN114392471A权利要求书1/2页1.一种非侵入性紧致抗衰老保养设备及其应用，其特征在于，包括：防护壳(1)，所述防护壳(1)中部开设有保养口(11)，所述保养口(11)中部上侧开设有进液口(12)，所述防护壳(1)底部开设有升降区(13)；头垫(2)，所述头垫(2)滑动于保养口(11)中部，所述头垫(2)底部连接有升降滑块(21)，所述升降滑块(21)限位滑动于升降区(13)内侧；集液斗(3)，所述集液斗(3)位于进液口(12)中部，所述集液斗(3)顶面中部固定有支撑杆(32)，所述支撑杆(32)两端滑动于进液口(12)内壁两侧；阻挡框(5)，所述阻挡框(5)固定于进液口(12)底端内壁。2.根据权利要求1所述的一种非侵入性紧致抗衰老保养设备及其应用，其特征在于，所述升降滑块(21)连接升降区(13)的位置开设有限位滑口(24)，所述升降区(13)连接升降滑块(21)的位置固定有滑条(18)，所述限位滑口(24)滑动于滑条(18)外壁。3.根据权利要求2所述的一种非侵入性紧致抗衰老保养设备及其应用，其特征在于，所述升降区(13)内壁远离滑条(18)的两面固定有等距排布的限位条(14)，所述限位条(14)外壁卡合抵接于升降滑块(21)外壁。4.根据权利要求3所述的一种非侵入性紧致抗衰老保养设备及其应用，其特征在于，所述升降滑块(21)远离限位滑口(24)的一面开设有传动区(22)，所述传动区(22)内壁固定有等距排布的传动齿(23)，所述传动区(22)中部穿设有驱动杆(6)，所述驱动杆(6)两端贯穿于防护壳(1)外侧，所述驱动杆(6)位于传动区(22)内侧的位置与传动齿(23)传动连接。5.根据权利要求4所述的一种非侵入性紧致抗衰老保养设备及其应用，其特征在于，所述驱动杆(6)与传动齿(23)传动连接的位置固定套合有齿轮杆(63)，所述齿轮杆(63)与传动齿(23)啮合，所述驱动杆(6)位于防护壳(1)外侧的一端固定有转轮(61)，所述转轮(61)侧面一侧铰接有转把(62)。6.根据权利要求1所述的一种非侵入性紧致抗衰老保养设备及其应用，其特征在于，所述集液斗(3)底端中部固定有喷液盒(31)，所述喷液盒(31)与集液斗(3)内侧连通，所述支撑杆(32)与进液口(12)内壁连接的位置固定有对称的限位块(33)，所述限位块(33)滑动于进液口(12)内壁。7.根据权利要求6所述的一种非侵入性紧致抗衰老保养设备及其应用，其特征在于，所述支撑杆(32)连接限位块(33)的位置中部固定有伺服电机(4)，所述伺服电机(4)传动端套合有驱动齿轮(41)，所述驱动齿轮(41)与进液口(12)内壁传动连接。8.根据权利要求7所述的一种非侵入性紧致抗衰老保养设备及其应用，其特征在于，所述进液口(12)内壁连接限位块(33)的位置开设有滑槽(16)，所述支撑杆(32)滑动于滑槽(16)内侧，所述进液口(12)内壁与驱动齿轮(41)传动连接的位置开设有驱动槽(15)，所述驱动槽(15)内壁一侧固定有齿条(17)，所述驱动齿轮(41)与齿条(17)啮合。9.根据权利要求1所述的一种非侵入性紧致抗衰老保养设备及其应用，其特征在于，所述阻挡框(5)中部固定有挡鼻块(52)，所述挡鼻块(52)一侧固定有对称的挡眼块(51)，所述挡鼻块(52)远离挡眼块(51)的一侧中部固定有挡嘴块(53)，所述挡眼块(
