一种可夹紧的切割装置.pdf

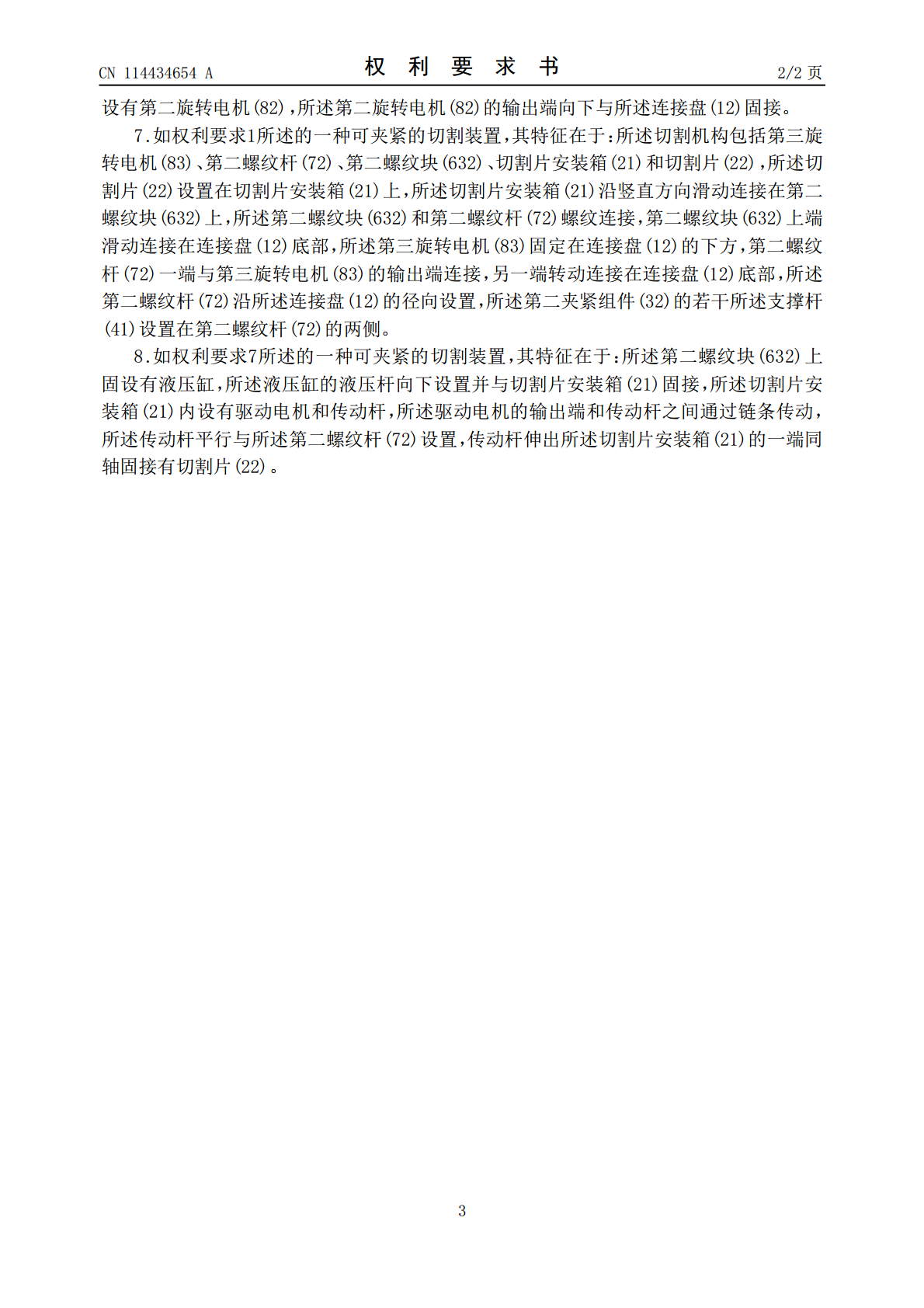

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114434654A(43)申请公布日2022.05.06(21)申请号202210019810.6(22)申请日2022.01.10(71)申请人南若科技（重庆）集团有限公司地址401121重庆市两江新区鸳鸯街道金开大道1120号俯8号20-1申请人重庆渝西科城建筑工程检测有限公司(72)发明人谷军唐新艺王本利何炬陈子轩王舒(74)专利代理机构重庆中之信知识产权代理事务所(普通合伙)50213专利代理师仇倩倩(51)Int.Cl.B28D1/22(2006.01)B28D7/04(2006.01)权利要求书2页说明书5页附图3页(54)发明名称一种可夹紧的切割装置(57)摘要本发明提供了一种可夹紧的切割装置，涉及切割技术领域，包括工作台、切割机构、第二夹紧组件和两个第一夹紧组件；第一夹紧组件设置在工作台上，第二夹紧组件设置在连接盘的下表面且位于两个第一夹紧组件之间，第一夹紧组件和第二夹紧组件均包括若干个夹紧结构；所述夹紧结构包括支撑杆、压缩弹簧和压杆；第一夹紧组件还包括垂直于工作台设置的固定架，工作台上设有控制两个固定架向相对方向滑动的控制结构，第一夹紧组件的若干夹紧结构沿竖直方向间隔设置在固定架上。其解决了现有技术中存在的切割时石料晃动的问题。CN114434654ACN114434654A权利要求书1/2页1.一种可夹紧的切割装置，其特征在于：包括工作台(1)、切割机构、第二夹紧组件(32)和两个第一夹紧组件(31)；所述工作台(1)上固定连接有两个支撑架(11)，两个所述支撑架(11)之间固设有连接架(13)，连接架(13)上沿竖直方向滑动连接有连接盘(12)，所述切割机构设置在连接盘(12)下表面；所述两个第一夹紧组件(31)镜像设置在工作台(1)上，所述第二夹紧组件(32)设置在连接盘(12)的下表面且位于两个第一夹紧组件(31)之间，所述第一夹紧组件(31)和第二夹紧组件(32)均包括若干个夹紧结构(4)；所述夹紧结构(4)包括支撑杆(41)、压缩弹簧(42)和压杆(43)，所述压杆(43)内设有压缩滑槽(431)，所述支撑杆(41)一端沿压杆(43)的长度方向滑动连接在所述压缩滑槽(431)内，所述压缩弹簧(42)的两端分别与支撑杆(41)和压缩滑槽(431)的底壁连接；所述第一夹紧组件(31)还包括垂直于工作台(1)设置的固定架(5)，工作台(1)上设有控制两个固定架(5)向相对方向滑动的控制结构，第一夹紧组件(31)的若干所述夹紧结构(4)沿竖直方向间隔设置在固定架(5)上，所述支撑杆(41)远离压缩弹簧(42)的一端沿垂直于固定架(5)的方向设置在固定架(5)上且所述支撑杆(41)位于两个固定架(5)之间，第二夹紧组件(32)的若干所述支撑杆(41)远离压缩弹簧(42)的一端设置在所述连接盘(12)的下表面。2.如权利要求1所述的一种可夹紧的切割装置，其特征在于：所述压杆(43)的底壁设有开口，所述压缩弹簧(42)一端伸出所述开口并连接有压块(44)，所述压块(44)和压杆(43)之间设有若干连接杆(441)，所述连接杆(441)一端滑动连接在所述压杆(43)内，另一端铰接在压块(44)上。3.如权利要求1所述的一种可夹紧的切割装置，其特征在于：所述控制结构包括固设在工作台(1)上的两条导轨(14)和垂直固设在固定架(5)下端的移动杆(61)，两个所述导轨(14)与支撑杆(41)平行设置，移动杆(61)垂直于所述导轨(14)的长度方向设置，移动杆(61)的两端分别固设有与所述导轨(14)配合进行滑动的滑块(62)。4.如权利要求3所述的一种可夹紧的切割装置，其特征在于：所述工作台(1)侧面设有与所述导轨(14)平行的第一螺纹杆(71)，工作台(1)侧面固设有固定块(15)，第一螺纹杆(71)一端与第一旋转电机(81)的输出端固接，另一端转动连接在固定块(15)上，所述移动杆(61)的端部设有与第一螺纹杆(71)螺纹连接的第一螺纹块(631)。5.如权利要求1所述的一种可夹紧的切割装置，其特征在于：所述固定架(5)内部中空，固定架(5)朝内的一侧沿竖直方向间隔设有若干盲孔(51)，所述盲孔(51)和固定架(5)内部连通，所述支撑杆(41)一端伸入所述盲孔(51)并同轴固接有圆柱形的堵块(52)，所述堵块(52)的两个平面均与固定架(5)内部抵接，所述堵块(52)的直径大于所述盲孔(51)的直径，所述固定架(5)朝内的一侧还设有与固定架(5)内部连通的连接凹槽，所述连接凹槽包括取放部(533)、竖直部(531)和若干与盲孔(51)连接的连接部(532)，所述连接部(532)设置在所述盲孔(51)的斜上方，所述支撑杆(41)可在连接凹槽内滑动，所述
