一种降噪效果好的铣床.pdf

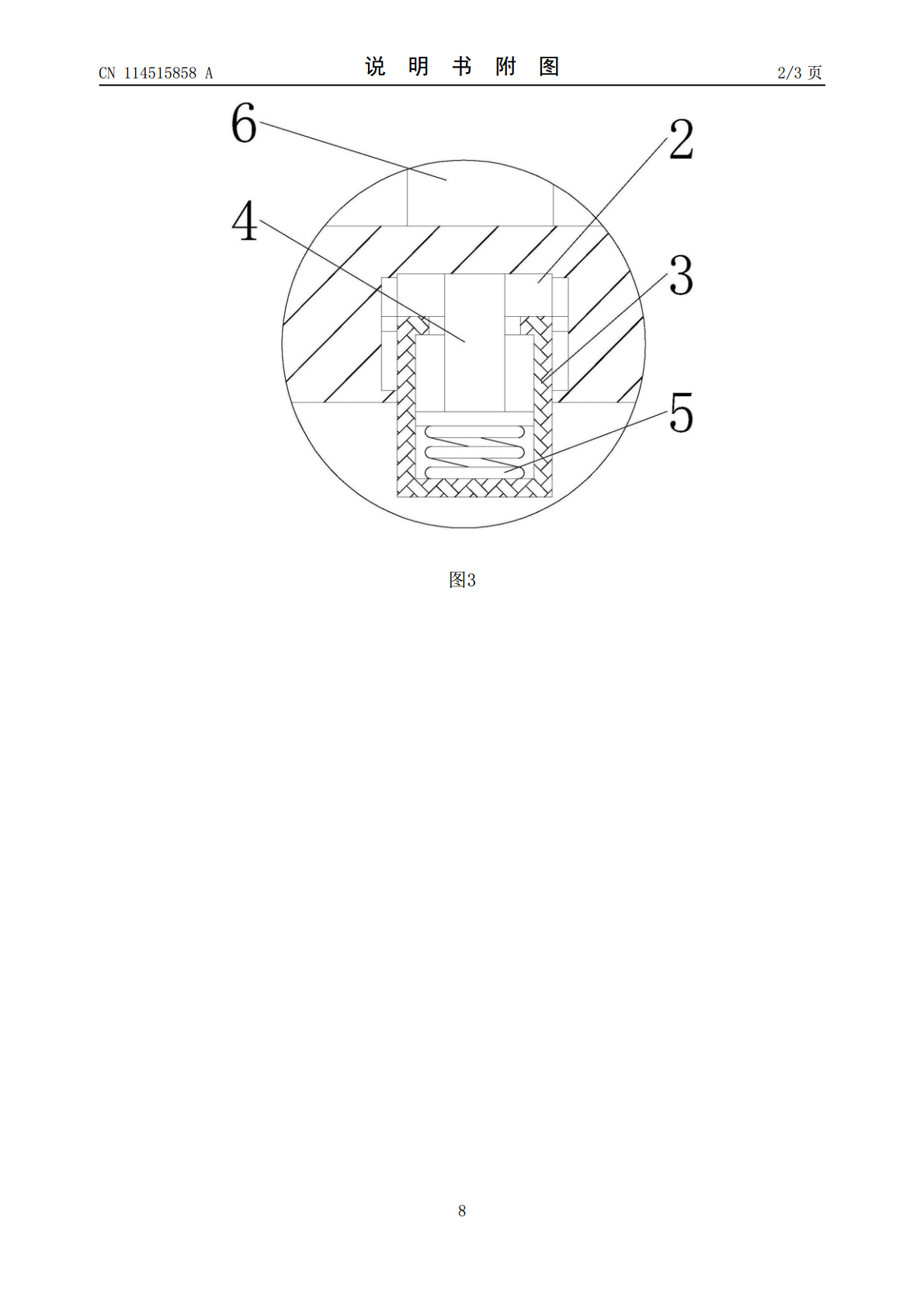

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114515858A(43)申请公布日2022.05.20(21)申请号202011307246.5(22)申请日2020.11.19(71)申请人苏州工业园区毅能测试技术有限公司地址215122江苏省苏州市苏州工业园区唯亭跨春路18号明德工业厂房2#楼三、四层(72)发明人黄浪(74)专利代理机构上海宏京知识产权代理事务所(普通合伙)31297专利代理师李昌霖(51)Int.Cl.B23C9/00(2006.01)B23Q11/00(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种降噪效果好的铣床(57)摘要本发明公开了一种降噪效果好的铣床，包括底板，所述底板底部的两侧均开设有安装槽，所述安装槽的内腔活动连接有活动套，所述安装槽内腔的顶部固定连接有支撑杆。本发明通过设置活动套、支撑杆、第一弹簧、第一电动伸缩杆、固定板、活动板、支撑条、螺纹块、第一螺纹杆、活动壳、支撑块、置物板、第二螺纹杆、降噪罩、第二电动伸缩杆、转板、连接栓、铣刀板、控制器和控制器的配合使用，具备便于调节物料位置和减震效果好的优点，解决了现有的铣床不便于对加工料进行移动，不便于对加工料进行加工，减震效果差，在加工时铣床会产生剧烈震动，不便于加工的进行，同事产生巨大声响，对人们造成工作造成影响的问题。CN114515858ACN114515858A权利要求书1/1页1.一种降噪效果好的铣床，包括底板(1)，其特征在于：所述底板(1)底部的两侧均开设有安装槽(2)，所述安装槽(2)的内腔活动连接有活动套(3)，所述安装槽(2)内腔的顶部固定连接有支撑杆(4)，所述支撑杆(4)的底部贯穿至活动套(3)的内腔并通过连接板固定连接有第一弹簧(5)，所述底板(1)顶部的两侧均固定连接有第一电动伸缩杆(6)，所述第一电动伸缩杆(6)的顶部固定连接有固定板(7)，所述固定板(7)顶部的后侧固定连接有活动板(8)，所述固定板(7)顶部的两侧均固定连接有支撑条(9)，所述支撑条(9)的顶部活动连接有活动壳(12)，所述活动壳(12)底部的前侧和后侧均固定连接有螺纹块(10)，所述螺纹块(10)的前侧贯穿设置有第一螺纹杆(11)，所述第一螺纹杆(11)与活动板(8)活动连接，所述活动壳(12)内腔底部的两侧均固定连接有支撑块(13)，所述活动壳(12)的内腔活动连接有置物板(14)，所述置物板(14)的底部通过连接块活动连接有第二螺纹杆(15)，所述第二螺纹杆(15)的左侧贯穿支撑块(13)并与支撑块(13)螺纹连接，所述底板(1)顶部的后侧固定连接有L形块(16)，所述降噪罩(17)底部的前侧固定连接有降噪罩(17)，所述L形块(16)顶部的前侧贯穿设置有第二电动伸缩杆(18)，所述第二电动伸缩杆(18)的底部贯穿至降噪罩(17)的内腔并固定连接有电机(19)，所述电机(19)传动轴的底部固定连接有转板(20)，所述转板(20)顶部的四角均贯穿设置有连接栓(21)，所述连接栓(21)的底部固定连接有铣刀板(22)，所述铣刀板(22)的底部固定连接有铣刀主体(25)，所述连接栓(21)的表面套设有第二弹簧(23)，所述固定板(7)正表面的右侧固定连接有控制器(24)，所述控制器(24)分别与第一电动伸缩杆(6)、第二电动伸缩杆(18)和电机(19)电性连接。2.根据权利要求1所述的一种降噪效果好的铣床，其特征在于：所述活动套(3)的两侧均固定连接有限位块，所述安装槽(2)内腔的两侧均开设有与限位块配合使用的限位槽，限位块远离活动套(3)的一侧延伸至限位槽的内腔并与限位槽活动连接。3.根据权利要求1所述的一种降噪效果好的铣床，其特征在于：所述L形块(16)的前侧开设有与活动板(8)配合使用的滑槽，所述活动板(8)的后侧延伸至滑槽的内腔并与滑槽活动连接。4.根据权利要求1所述的一种降噪效果好的铣床，其特征在于：所述第一螺纹杆(11)与活动板(8)的连接处通过设置轴承活动连接，所述第一螺纹杆(11)的前侧固定连接有第一转把。5.根据权利要求1所述的一种降噪效果好的铣床，其特征在于：所述螺纹块(10)的底部与固定板(7)接触，所述支撑块(13)的顶部与置物板(14)接触。6.根据权利要求1所述的一种降噪效果好的铣床，其特征在于：所述降噪罩(17)的底部固定连接有橡胶圈，所述第二螺纹杆(15)的右侧固定连接有第二转把。7.根据权利要求1所述的一种降噪效果好的铣床，其特征在于：所述活动壳(12)内腔的前侧和后侧均固定连接有卡块，所述置物板(14)的前侧和后侧均开设有卡槽，卡块相对的一侧延伸柱卡槽的内腔并与卡槽活动连接。2CN114515858A说明书1/4页一种降噪效果好的铣床技术领域[0001]本发明涉及铣
