用于内径可调式塑料挤出模具及调节方法.pdf

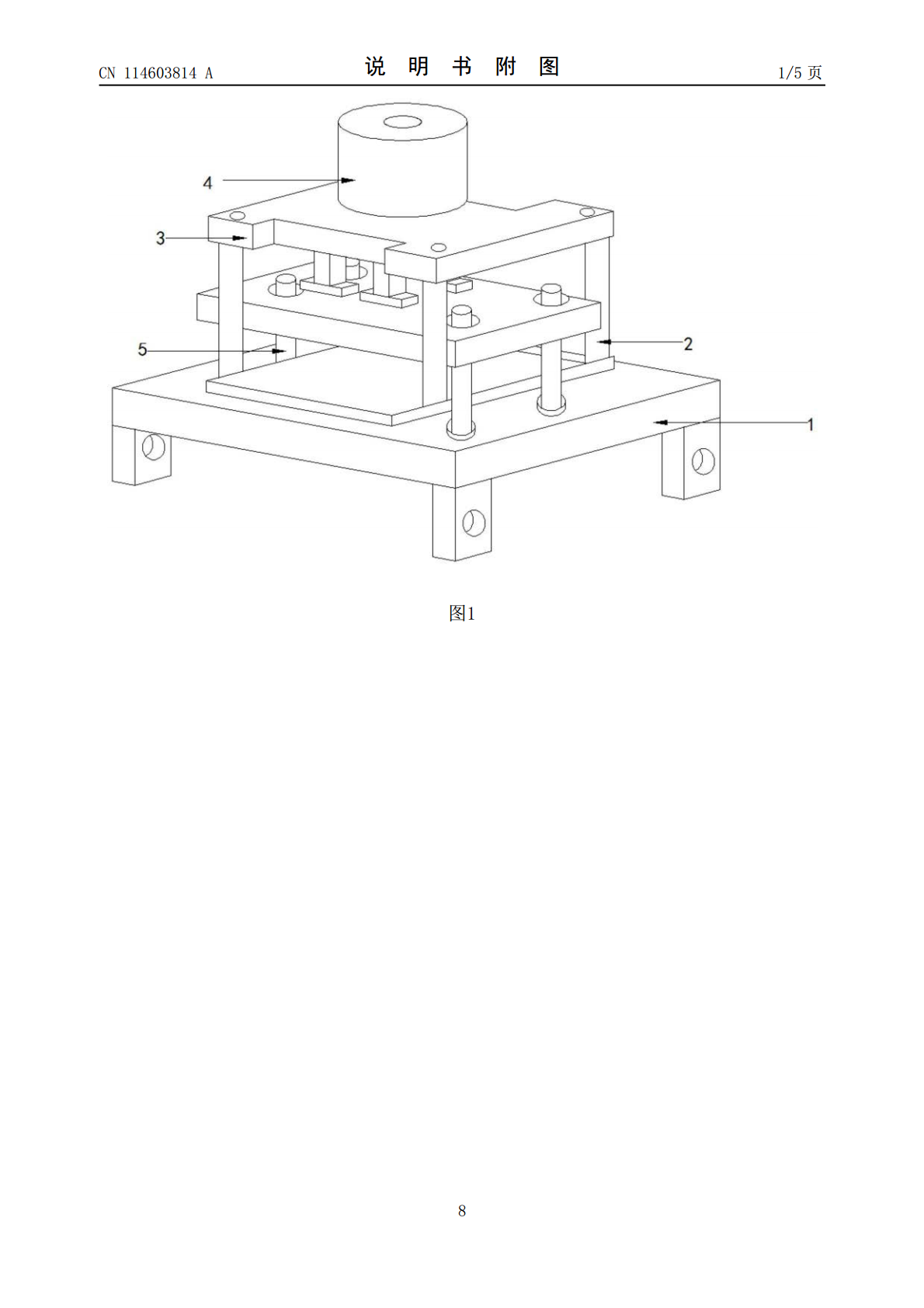

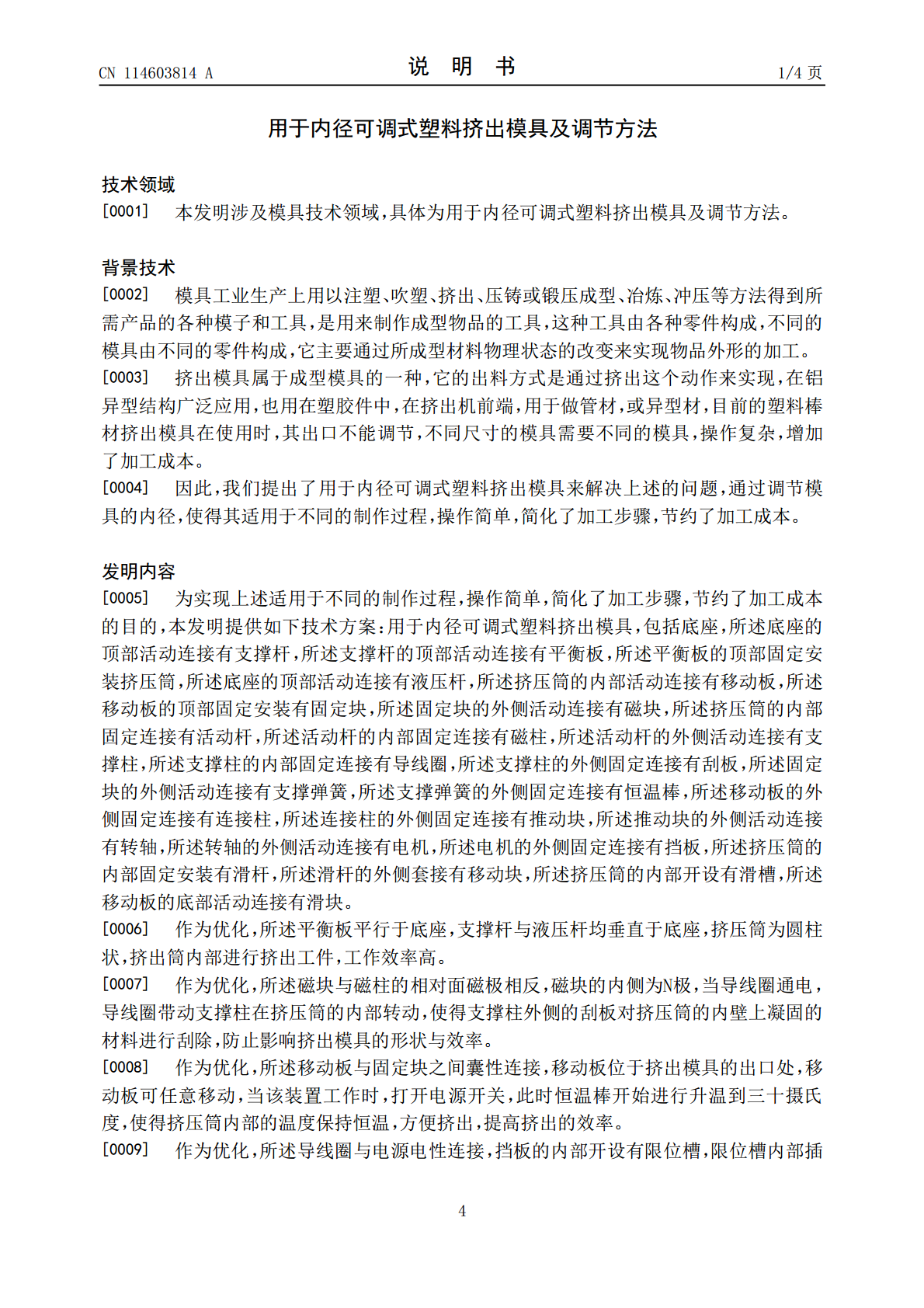

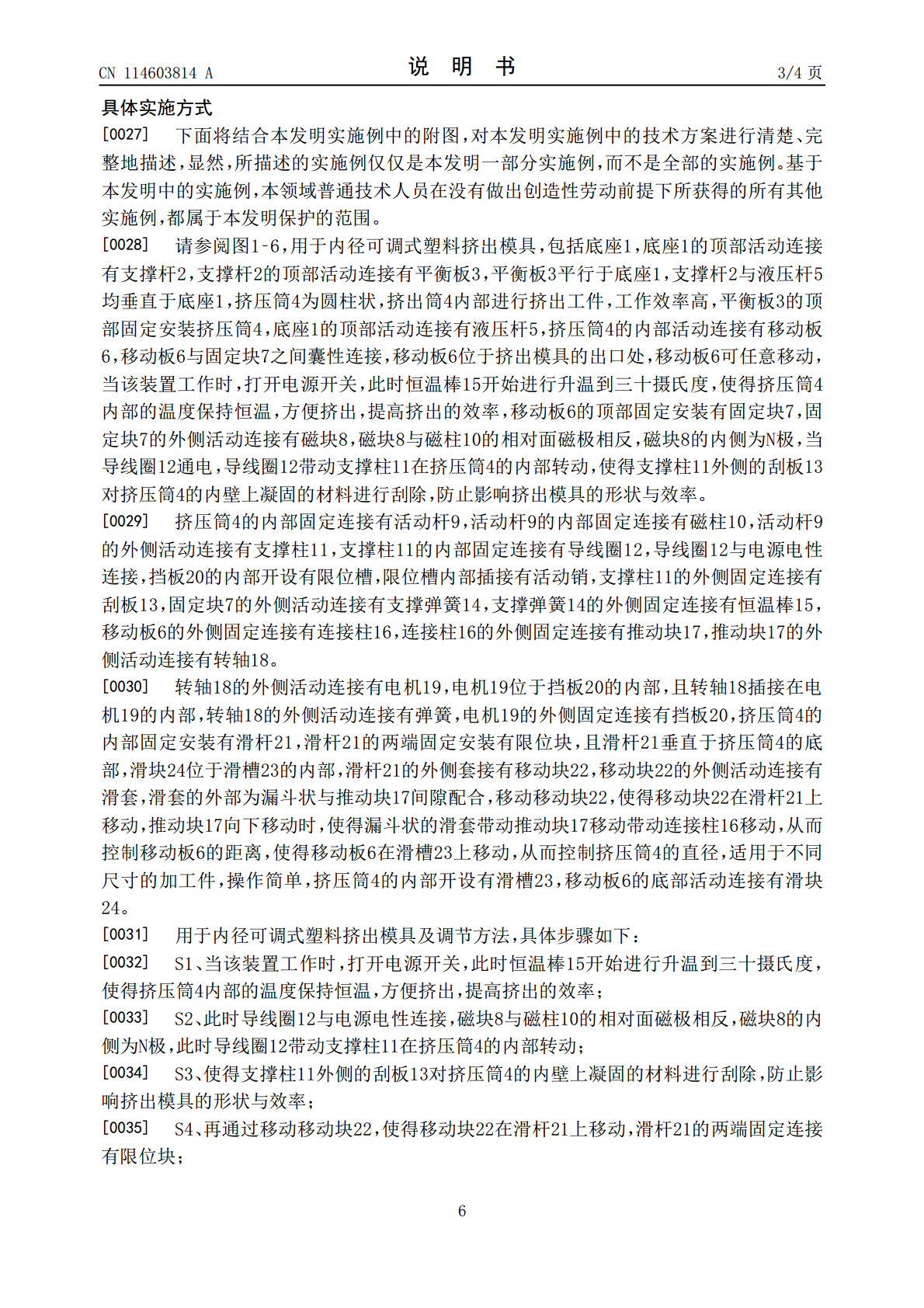

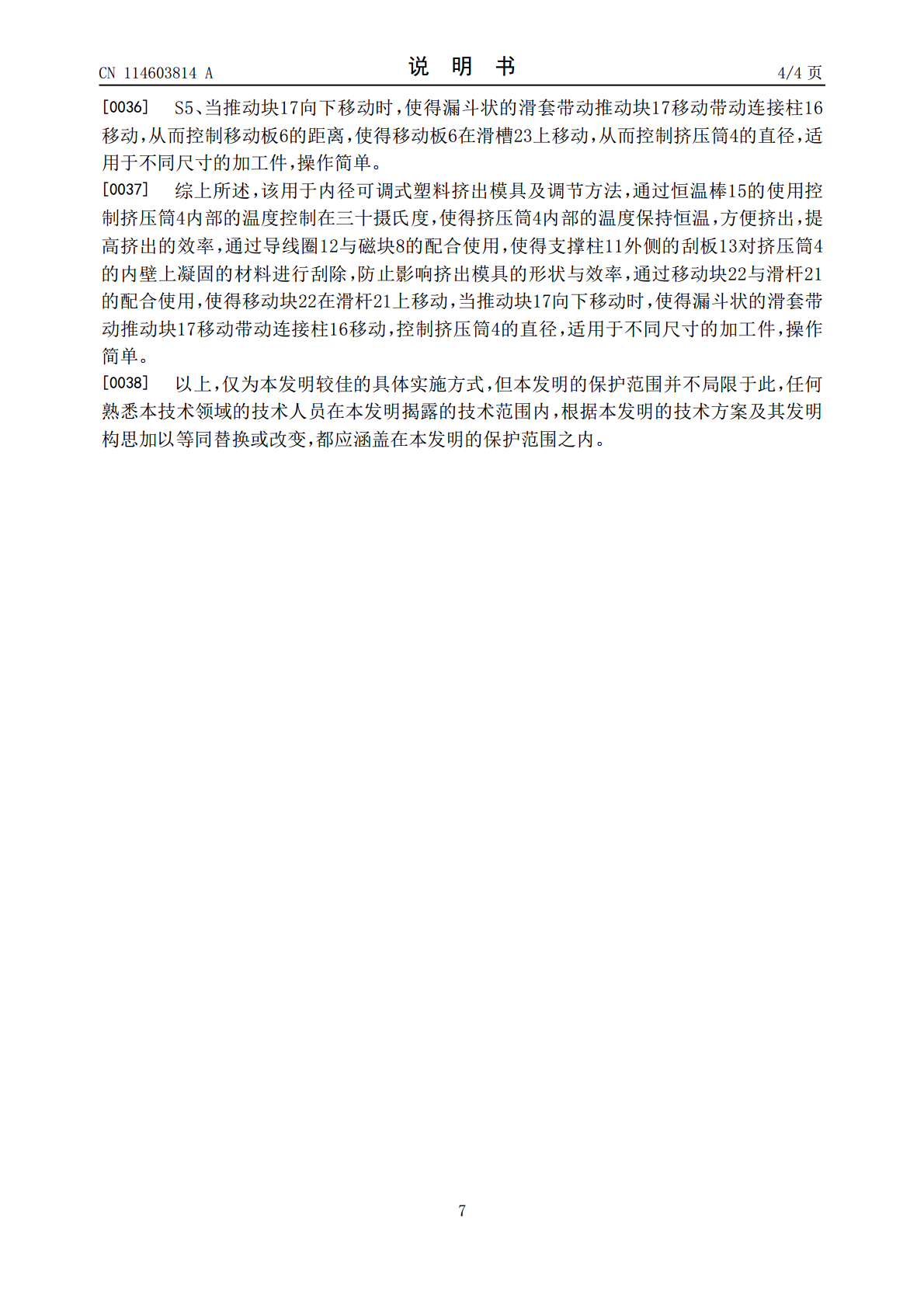

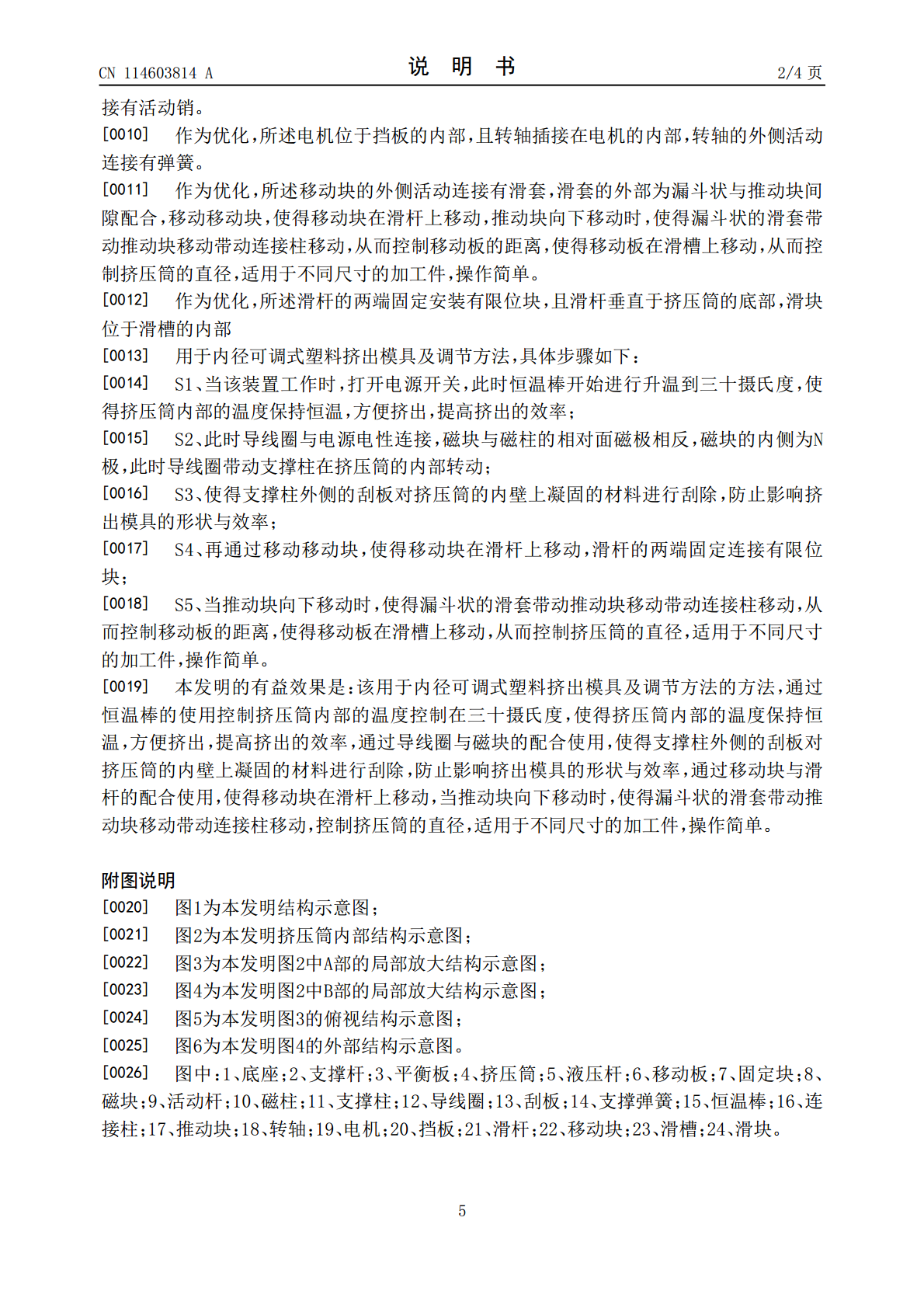

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114603814A(43)申请公布日2022.06.10(21)申请号202210233874.6(22)申请日2022.03.10(71)申请人周俊会地址312500浙江省绍兴市新昌县澄潭街道蛟澄路60号3幢-1(72)发明人周俊会(51)Int.Cl.B29C48/30(2019.01)B29C48/27(2019.01)权利要求书2页说明书4页附图5页(54)发明名称用于内径可调式塑料挤出模具及调节方法(57)摘要本发明涉及模具技术领域，且公开了用于内径可调式塑料挤出模具，包括底座，所述底座的顶部活动连接有支撑杆，所述支撑杆的顶部活动连接有平衡板。该用于内径可调式塑料挤出模具及调节方法的方法，通过恒温棒的使用控制挤压筒内部的温度控制在三十摄氏度，使得挤压筒内部的温度保持恒温，方便挤出，提高挤出的效率，通过导线圈与磁块的配合使用，使得支撑柱外侧的刮板对挤压筒的内壁上凝固的材料进行刮除，防止影响挤出模具的形状与效率，通过移动块与滑杆的配合使用，使得移动块在滑杆上移动，当推动块向下移动时，使得漏斗状的滑套带动推动块移动带动连接柱移动，控制挤压筒的直径，适用于不同尺寸的加工件，操作简单。CN114603814ACN114603814A权利要求书1/2页1.用于内径可调式塑料挤出模具，包括底座(1)，其特征在于：所述底座(1)的顶部活动连接有支撑杆(2)，所述支撑杆(2)的顶部活动连接有平衡板(3)，所述平衡板(3)的顶部固定安装挤压筒(4)，所述底座(1)的顶部活动连接有液压杆(5)，所述挤压筒(4)的内部活动连接有移动板(6)，所述移动板(6)的顶部固定安装有固定块(7)，所述固定块(7)的外侧活动连接有磁块(8)，所述挤压筒(4)的内部固定连接有活动杆(9)，所述活动杆(9)的内部固定连接有磁柱(10)，所述活动杆(9)的外侧活动连接有支撑柱(11)，所述支撑柱(11)的内部固定连接有导线圈(12)，所述支撑柱(11)的外侧固定连接有刮板(13)，所述固定块(7)的外侧活动连接有支撑弹簧(14)，所述支撑弹簧(14)的外侧固定连接有恒温棒(15)，所述移动板(6)的外侧固定连接有连接柱(16)，所述连接柱(16)的外侧固定连接有推动块(17)，所述推动块(17)的外侧活动连接有转轴(18)，所述转轴(18)的外侧活动连接有电机(19)，所述电机(19)的外侧固定连接有挡板(20)，所述挤压筒(4)的内部固定安装有滑杆(21)，所述滑杆(21)的外侧套接有移动块(22)，所述挤压筒(4)的内部开设有滑槽(23)，所述移动板(6)的底部活动连接有滑块(24)。2.根据权利要求1所述的用于内径可调式塑料挤出模具，其特征在于：所述平衡板(3)平行于底座(1)，支撑杆(2)与液压杆(5)均垂直于底座(1)，挤压筒(4)为圆柱状。3.根据权利要求1所述的用于内径可调式塑料挤出模具，其特征在于：所述磁块(8)与磁柱(10)的相对面磁极相反，磁块(8)的内侧为N极。4.根据权利要求1所述的用于内径可调式塑料挤出模具，其特征在于：所述移动板(6)与固定块(7)之间囊性连接，移动板(6)位于挤出模具的出口处。5.根据权利要求1所述的用于内径可调式塑料挤出模具，其特征在于：所述导线圈(12)与电源电性连接，挡板(20)的内部开设有限位槽，限位槽内部插接有活动销。6.根据权利要求1所述的用于内径可调式塑料挤出模具，其特征在于：所述电机(19)位于挡板(20)的内部，且转轴(18)插接在电机(19)的内部，转轴(18)的外侧活动连接有弹簧。7.根据权利要求1所述的用于内径可调式塑料挤出模具，其特征在于：所述移动块(22)的外侧活动连接有滑套，滑套的外部为漏斗状与推动块(17)间隙配合。8.根据权利要求1所述的用于内径可调式塑料挤出模具，其特征在于：所述滑杆(21)的两端固定安装有限位块，且滑杆(21)垂直于挤压筒(4)的底部，滑块(24)位于滑槽(23)的内部。9.根据权利要求1所述的用于内径可调式塑料挤出模具，其特征在于，该用于内径可调式塑料挤出模具的调节方法，具体如下：S1、当该装置工作时，打开电源开关，此时恒温棒(15)开始进行升温到三十摄氏度，使得挤压筒(4)内部的温度保持恒温，方便挤出，提高挤出的效率；S2、此时导线圈(12)与电源电性连接，磁块(8)与磁柱(10)的相对面磁极相反，磁块(8)的侧为N极，此时导线圈(12)带动支撑柱(11)在挤压筒(4)的内部转动；S3、使得支撑柱(11)外侧的刮板(13)对挤压筒(4)的内壁上凝固的材料进行刮除，防止影响挤出模具的形状与效率；S4、再通过移动移动块(22)，使得移动块(22)在滑杆(21)上移动，滑杆(21)的两端固定连接有
