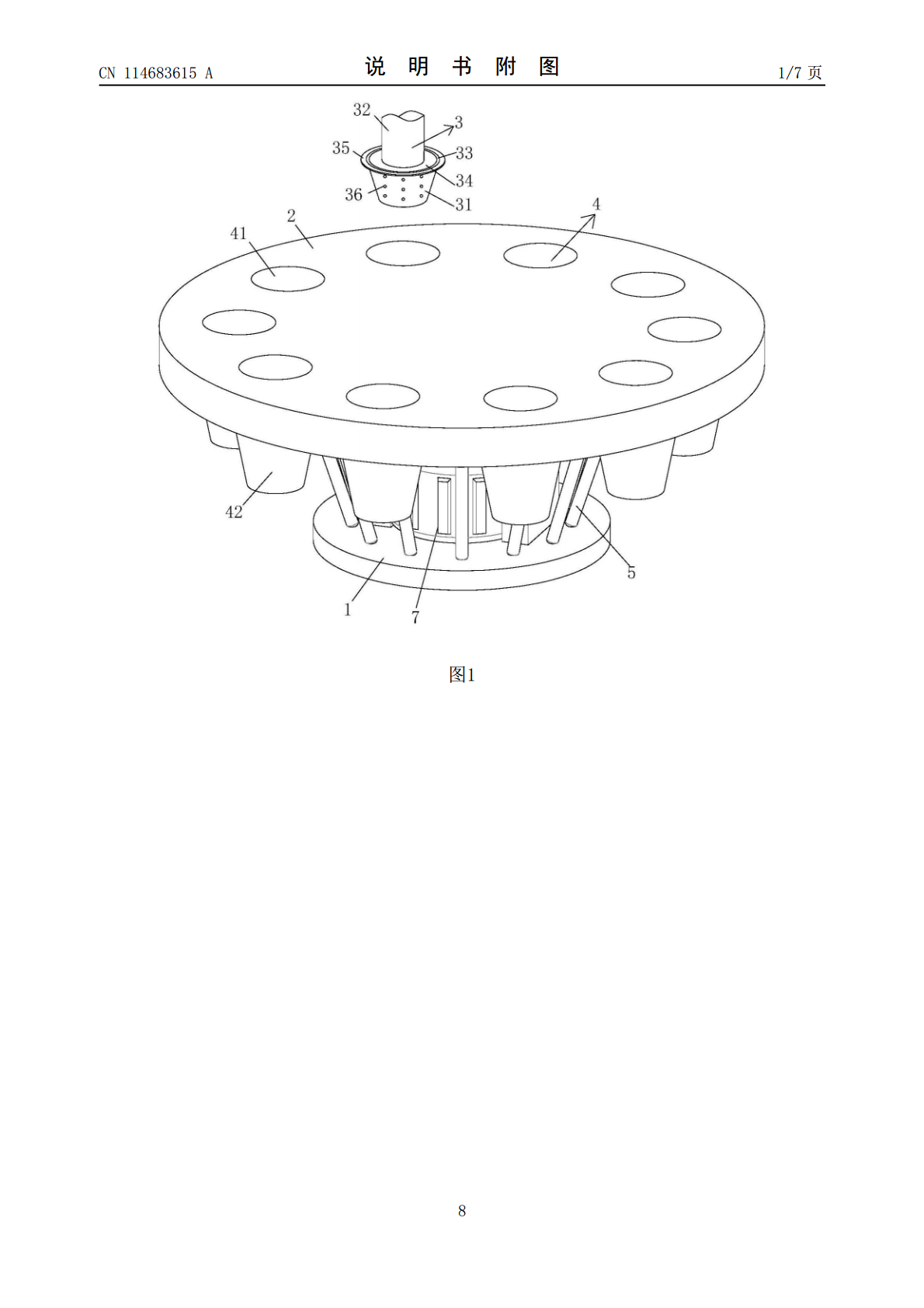

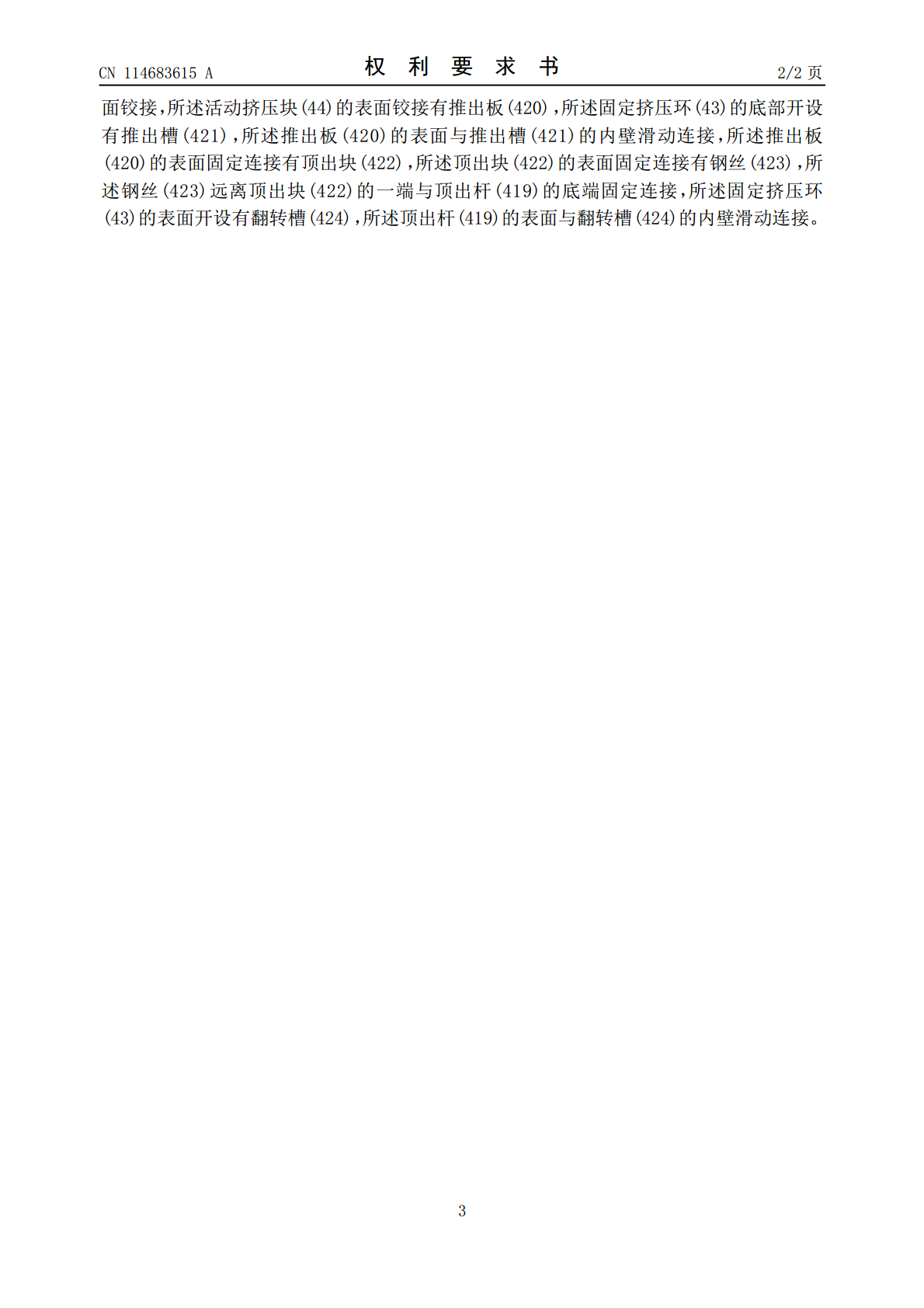

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN114683615A(43)申请公布日2022.07.01(21)申请号202011574988.4(22)申请日2020.12.28(71)申请人宁波其兰文化发展有限公司地址315000浙江省宁波市高新区扬帆广场2号3-1-330(72)发明人黄海宁(51)Int.Cl.B31B50/62(2017.01)B31B50/74(2017.01)B31B50/59(2017.01)B31B50/02(2017.01)B31B105/00(2017.01)B31B110/20(2017.01)权利要求书2页说明书4页附图7页(54)发明名称一种纸杯卷边成型装置(57)摘要本发明提供一种纸杯卷边成型装置，包括支撑底板、旋转圆台、用于进行挤压杯体的杯体挤压机构和用于进行卷边的挤压卷边机构，所述支撑底板的表面固定连接有若干个倾斜支撑杆，若干个所述倾斜支撑杆远离支撑底板的一端均镶嵌有转珠，所述旋转圆台的下表面开设有环槽，涉及纸杯生产领域。该纸杯卷边成型装置根据现有卷边机存在的制成的卷边抗折弯能力弱，强度低的问题，设计出可以增强挤压力并可以在卷边后增强卷边强度的特殊结构，从而有效的解决了一般的纸杯成型卷边过程存在压力限制，杯体与杯底之间的卷边较为简单，生成的卷边硬度较低，在使用时容易发生挤压变形，在一定程度上影响了使用效果的问题。CN114683615ACN114683615A权利要求书1/2页1.一种纸杯卷边成型装置，包括支撑底板(1)、旋转圆台(2)、用于进行挤压杯体的杯体挤压机构(3)和用于进行卷边的挤压卷边机构(4)，其特征在于：所述支撑底板(1)的表面固定连接有若干个倾斜支撑杆(5)，若干个所述倾斜支撑杆(5)远离支撑底板(1)的一端均镶嵌有转珠，所述旋转圆台(2)的下表面开设有环槽(6)，所述倾斜支撑杆(5)顶端的转珠与环槽(6)的内壁滑动连接，所述支撑底板(1)的表面固定安装有电机(7)，所述电机(7)的输出轴通过联轴器固定连接有转轴(8)，所述转轴(8)的顶端与旋转圆台(2)的下表面固定连接，所述杯体挤压机构(3)设置在旋转圆台(2)的上方，所述挤压卷板机构设置在旋转圆台(2)上。2.根据权利要求1所述的一种纸杯卷边成型装置，其特征在于：所述杯体挤压机构(3)包括空心挤压头(31)和液压伸缩杆(32)，所述空心挤压头(31)位于旋转圆台(2)的上方，所述空心挤压头(31)的顶部固定连接有密封连接环(33)，所述密封连接环(33)的材料包括橡胶，所述密封连接环(33)的内侧面固定连接有连接板(34)，所述连接板(34)的顶部与液压伸缩杆(32)的顶端固定连接。3.根据权利要求2所述的一种纸杯卷边成型装置，其特征在于：所述空心挤压头(31)的表面固定连接有密封挤压环(35)，所述密封挤压环(35)的材料包括橡胶，所述空心挤压头(31)的表面开设有若干个气孔(36)。4.根据权利要求3所述的一种纸杯卷边成型装置，其特征在于：所述挤压卷边机构(4)包括若干个旋转孔(41)、若干个与旋转孔(41)一一对应的卷边模具(42)、固定挤压环(43)、若干个活动挤压块(44)和固定挤压囊(45)，所述旋转圆台(2)的表面开设有若干个旋转孔(41)，若干个所述旋转孔(41)在旋转圆台(2)上呈圆周分布，每一个所述旋转孔(41)的内壁均固定连接有一个卷边模具(42)，所述卷边模具(42)的内底壁固定连接有固定挤压环(43)，所述卷边模具(42)的内底壁固定连接有固定挤压囊(45)，所述固定挤压囊(45)的内顶壁固定连接有顶板(46)，所述固定挤压囊(45)的内底壁固定连接有底板(47)，所述顶板(46)和底板(47)之间固定连接有若干个与活动挤压块(44)一一对应的弧形弹力板(48)，每一个所述弧形弹力板(48)的表面均铰接有一个抵杆(49)，所述抵杆(49)远离弧形弹力板(48)的一端与活动挤压块(44)的表面铰接。5.根据权利要求4所述的一种纸杯卷边成型装置，其特征在于：所述活动挤压块(44)的表面呈弧形状，若干个所述活动挤压块(44)之间围成环形状，所述卷边模具(42)的内壁铰接有若干个弧形搭板(410)，所述弧形搭板(410)位于固定挤压囊(45)的上方。6.根据权利要求5所述的一种纸杯卷边成型装置，其特征在于：每一个所述活动挤压块(44)的表面均固定连接有若干个S形弹力拨杆(411)，所述S形弹力拨杆(411)的表面固定连接有若干个空气杆(412)，所述S形弹力拨杆(411)远离活动挤压块(44)的一端与固定挤压环(43)的内侧面固定连接。7.根据权利要求6所述的一种纸杯卷边成型装置，其特征在于：所述卷边模具(42)的内壁固定连接有若干个环撑杆(413)、所述环撑杆(413
