一种电力杆挂设蓄电池的方法.pdf

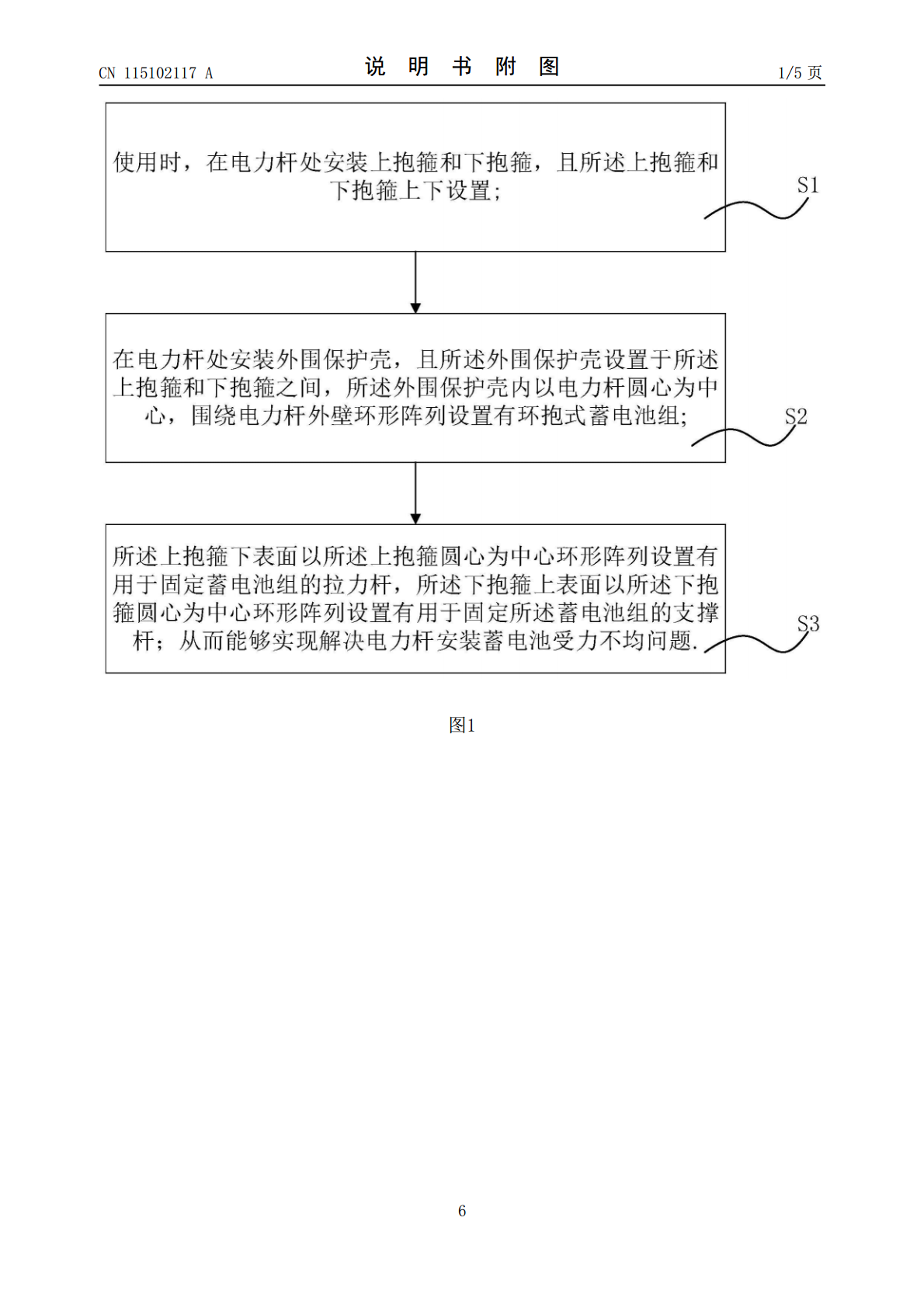

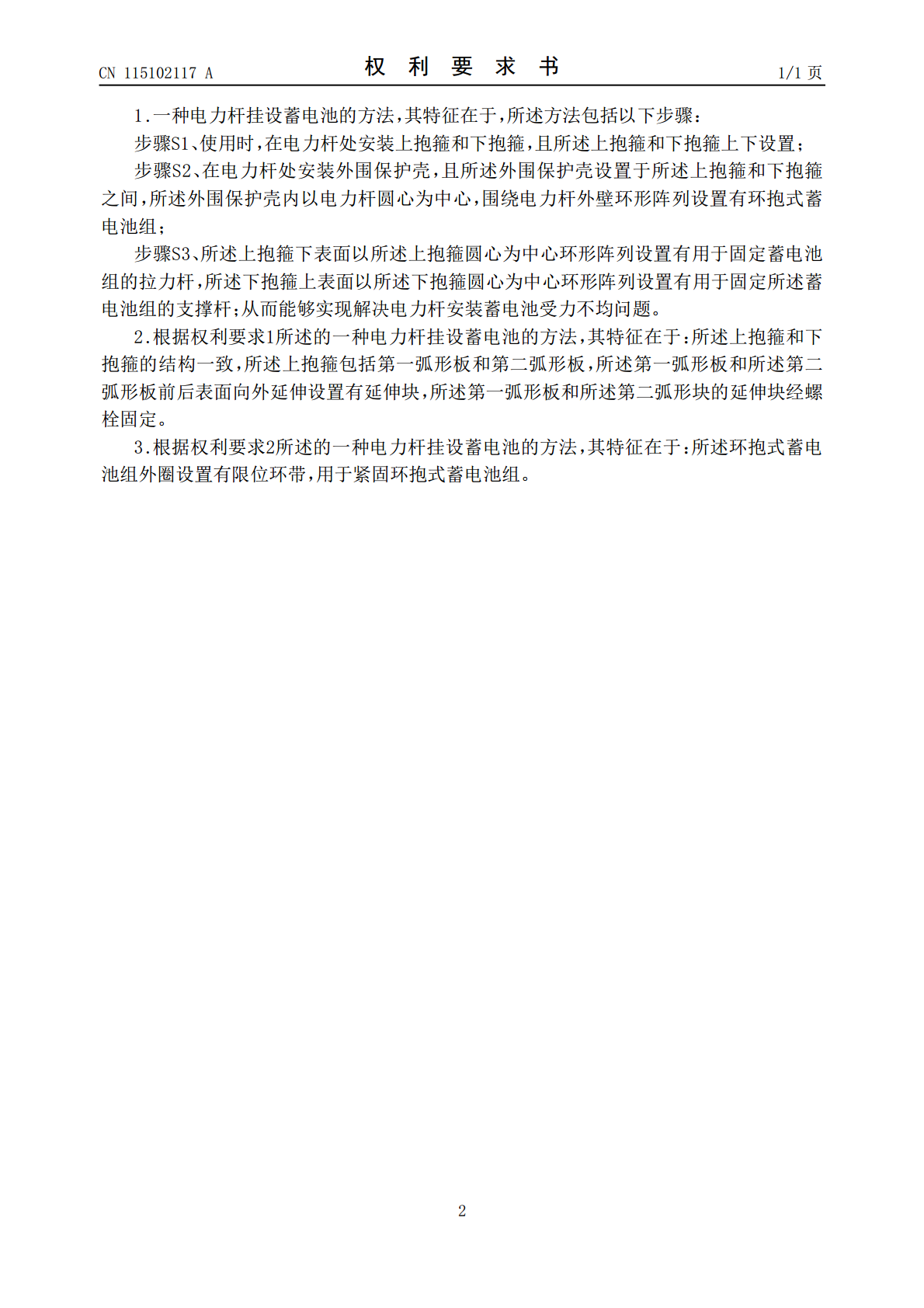

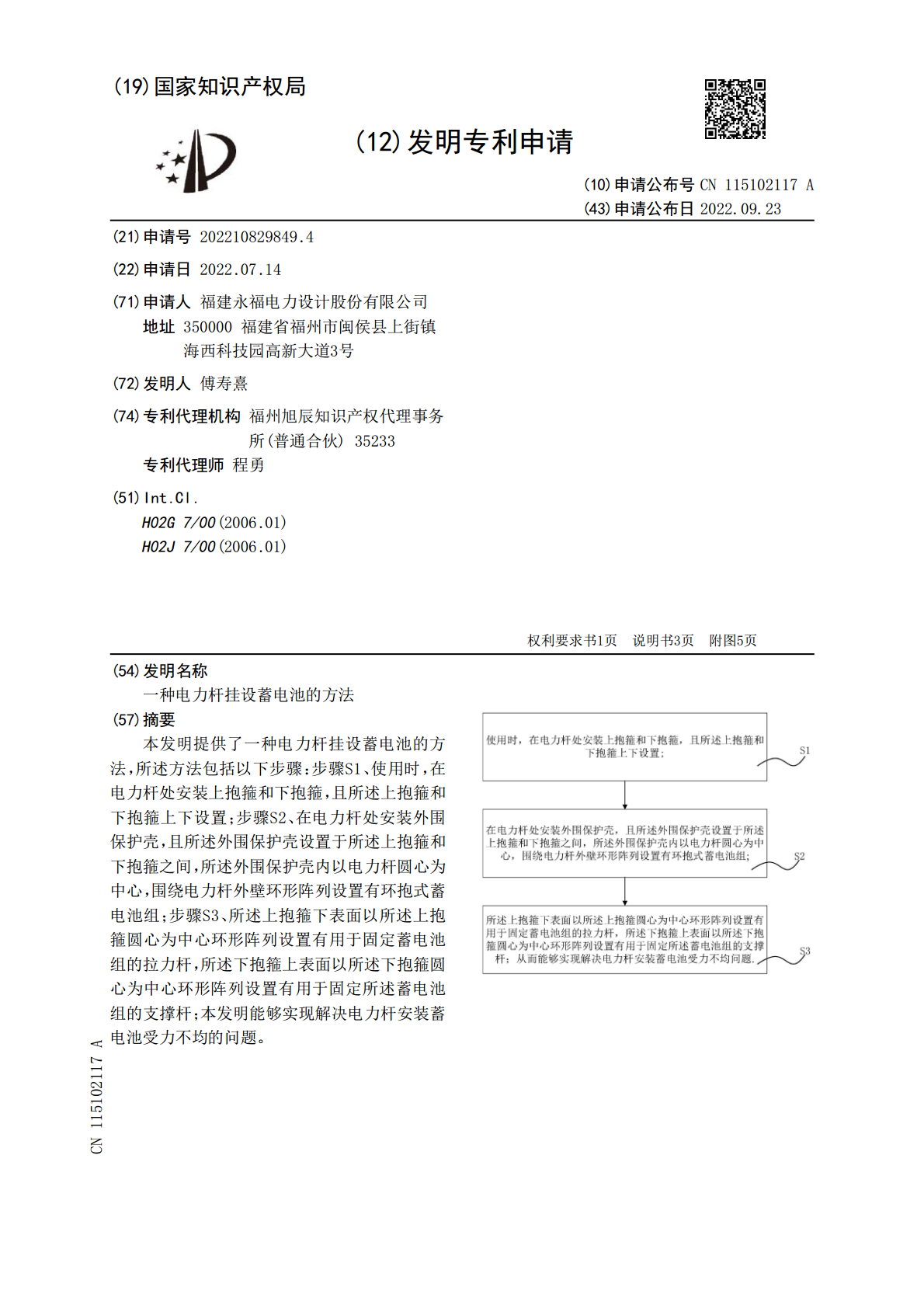

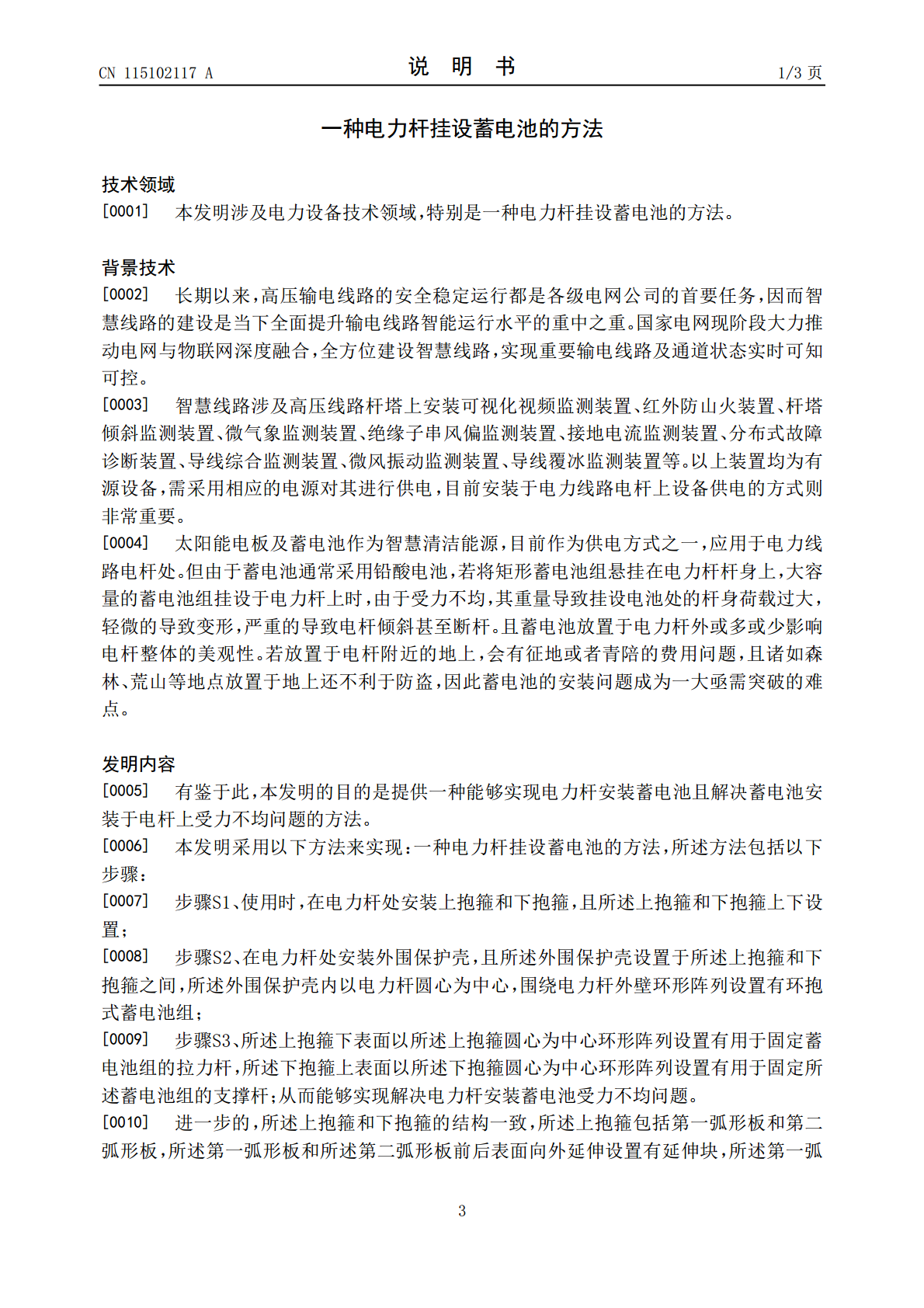

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115102117A(43)申请公布日2022.09.23(21)申请号202210829849.4(22)申请日2022.07.14(71)申请人福建永福电力设计股份有限公司地址350000福建省福州市闽侯县上街镇海西科技园高新大道3号(72)发明人傅寿熹(74)专利代理机构福州旭辰知识产权代理事务所(普通合伙)35233专利代理师程勇(51)Int.Cl.H02G7/00(2006.01)H02J7/00(2006.01)权利要求书1页说明书3页附图5页(54)发明名称一种电力杆挂设蓄电池的方法(57)摘要本发明提供了一种电力杆挂设蓄电池的方法，所述方法包括以下步骤：步骤S1、使用时，在电力杆处安装上抱箍和下抱箍，且所述上抱箍和下抱箍上下设置；步骤S2、在电力杆处安装外围保护壳，且所述外围保护壳设置于所述上抱箍和下抱箍之间，所述外围保护壳内以电力杆圆心为中心，围绕电力杆外壁环形阵列设置有环抱式蓄电池组；步骤S3、所述上抱箍下表面以所述上抱箍圆心为中心环形阵列设置有用于固定蓄电池组的拉力杆，所述下抱箍上表面以所述下抱箍圆心为中心环形阵列设置有用于固定所述蓄电池组的支撑杆；本发明能够实现解决电力杆安装蓄电池受力不均的问题。CN115102117ACN115102117A权利要求书1/1页1.一种电力杆挂设蓄电池的方法，其特征在于，所述方法包括以下步骤：步骤S1、使用时，在电力杆处安装上抱箍和下抱箍，且所述上抱箍和下抱箍上下设置；步骤S2、在电力杆处安装外围保护壳，且所述外围保护壳设置于所述上抱箍和下抱箍之间，所述外围保护壳内以电力杆圆心为中心，围绕电力杆外壁环形阵列设置有环抱式蓄电池组；步骤S3、所述上抱箍下表面以所述上抱箍圆心为中心环形阵列设置有用于固定蓄电池组的拉力杆，所述下抱箍上表面以所述下抱箍圆心为中心环形阵列设置有用于固定所述蓄电池组的支撑杆；从而能够实现解决电力杆安装蓄电池受力不均问题。2.根据权利要求1所述的一种电力杆挂设蓄电池的方法，其特征在于：所述上抱箍和下抱箍的结构一致，所述上抱箍包括第一弧形板和第二弧形板，所述第一弧形板和所述第二弧形板前后表面向外延伸设置有延伸块，所述第一弧形板和所述第二弧形块的延伸块经螺栓固定。3.根据权利要求2所述的一种电力杆挂设蓄电池的方法，其特征在于：所述环抱式蓄电池组外圈设置有限位环带，用于紧固环抱式蓄电池组。2CN115102117A说明书1/3页一种电力杆挂设蓄电池的方法技术领域[0001]本发明涉及电力设备技术领域，特别是一种电力杆挂设蓄电池的方法。背景技术[0002]长期以来，高压输电线路的安全稳定运行都是各级电网公司的首要任务，因而智慧线路的建设是当下全面提升输电线路智能运行水平的重中之重。国家电网现阶段大力推动电网与物联网深度融合，全方位建设智慧线路，实现重要输电线路及通道状态实时可知可控。[0003]智慧线路涉及高压线路杆塔上安装可视化视频监测装置、红外防山火装置、杆塔倾斜监测装置、微气象监测装置、绝缘子串风偏监测装置、接地电流监测装置、分布式故障诊断装置、导线综合监测装置、微风振动监测装置、导线覆冰监测装置等。以上装置均为有源设备，需采用相应的电源对其进行供电，目前安装于电力线路电杆上设备供电的方式则非常重要。[0004]太阳能电板及蓄电池作为智慧清洁能源，目前作为供电方式之一，应用于电力线路电杆处。但由于蓄电池通常采用铅酸电池，若将矩形蓄电池组悬挂在电力杆杆身上，大容量的蓄电池组挂设于电力杆上时，由于受力不均，其重量导致挂设电池处的杆身荷载过大，轻微的导致变形，严重的导致电杆倾斜甚至断杆。且蓄电池放置于电力杆外或多或少影响电杆整体的美观性。若放置于电杆附近的地上，会有征地或者青陪的费用问题，且诸如森林、荒山等地点放置于地上还不利于防盗，因此蓄电池的安装问题成为一大亟需突破的难点。发明内容[0005]有鉴于此，本发明的目的是提供一种能够实现电力杆安装蓄电池且解决蓄电池安装于电杆上受力不均问题的方法。[0006]本发明采用以下方法来实现：一种电力杆挂设蓄电池的方法，所述方法包括以下步骤：[0007]步骤S1、使用时，在电力杆处安装上抱箍和下抱箍，且所述上抱箍和下抱箍上下设置；[0008]步骤S2、在电力杆处安装外围保护壳，且所述外围保护壳设置于所述上抱箍和下抱箍之间，所述外围保护壳内以电力杆圆心为中心，围绕电力杆外壁环形阵列设置有环抱式蓄电池组；[0009]步骤S3、所述上抱箍下表面以所述上抱箍圆心为中心环形阵列设置有用于固定蓄电池组的拉力杆，所述下抱箍上表面以所述下抱箍圆心为中心环形阵列设置有用于固定所述蓄电池组的支撑杆；从而能够实现解决电力杆安装蓄电池受力不均问题。[0010]进一步的，所述上抱箍
