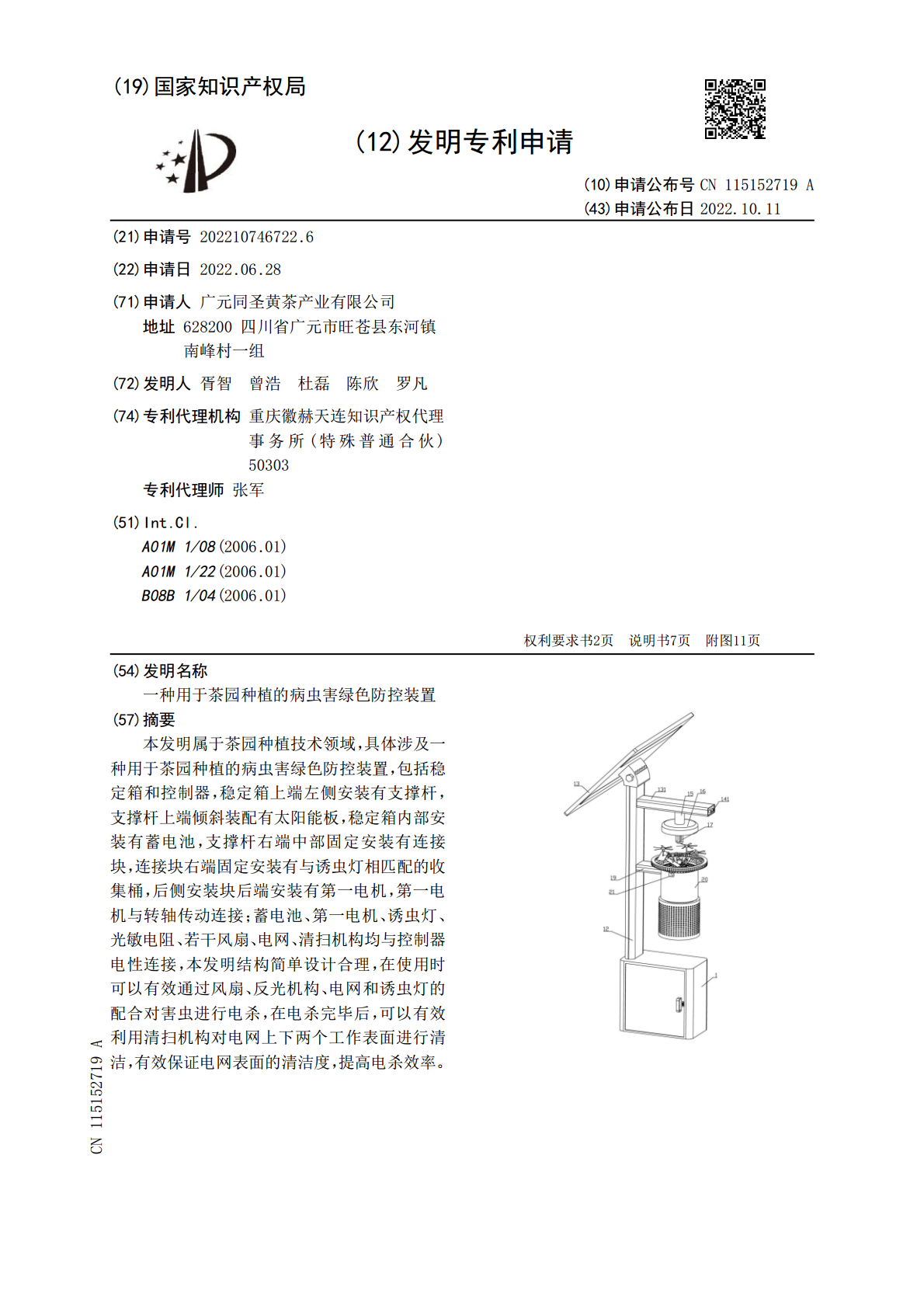

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115152719A(43)申请公布日2022.10.11(21)申请号202210746722.6(22)申请日2022.06.28(71)申请人广元同圣黄茶产业有限公司地址628200四川省广元市旺苍县东河镇南峰村一组(72)发明人胥智曾浩杜磊陈欣罗凡(74)专利代理机构重庆徽赫天连知识产权代理事务所(特殊普通合伙)50303专利代理师张军(51)Int.Cl.A01M1/08(2006.01)A01M1/22(2006.01)B08B1/04(2006.01)权利要求书2页说明书7页附图11页(54)发明名称一种用于茶园种植的病虫害绿色防控装置(57)摘要本发明属于茶园种植技术领域，具体涉及一种用于茶园种植的病虫害绿色防控装置，包括稳定箱和控制器，稳定箱上端左侧安装有支撑杆，支撑杆上端倾斜装配有太阳能板，稳定箱内部安装有蓄电池，支撑杆右端中部固定安装有连接块，连接块右端固定安装有与诱虫灯相匹配的收集桶，后侧安装块后端安装有第一电机，第一电机与转轴传动连接；蓄电池、第一电机、诱虫灯、光敏电阻、若干风扇、电网、清扫机构均与控制器电性连接，本发明结构简单设计合理，在使用时可以有效通过风扇、反光机构、电网和诱虫灯的配合对害虫进行电杀，在电杀完毕后，可以有效利用清扫机构对电网上下两个工作表面进行清洁，有效保证电网表面的清洁度，提高电杀效率。CN115152719ACN115152719A权利要求书1/2页1.一种用于茶园种植的病虫害绿色防控装置，包括稳定箱和控制器，其特征在于：所述稳定箱上端左侧安装有支撑杆，所述支撑杆上端倾斜装配有太阳能板，所述稳定箱内部安装有蓄电池，所述控制器安装于稳定箱后端，所述支撑杆左端上侧固定安装有横杆，所述横杆右端安装有光敏电阻，所述横杆下端安装有连杆，所述连杆下端安装有圆形台，所述圆形台下端中部安装有诱虫灯，所述圆形台下端以诱虫灯为中心环绕安装有若干风扇；所述支撑杆右端中部固定安装有连接块，所述连接块右端固定安装有与诱虫灯相匹配的收集桶，所述收集桶上端安装有反光机构，所述收集桶前后两侧对称安装有安装块，两个所述安装块内部均转动装配有转轴，两根所述转轴相互靠近一端均伸入收集桶且共同固定安装有安装环，所述安装环内部固定安装有与收集桶相匹配的电网，所述安装环安装有与电网相匹配的清扫机构，所述收集桶内部安装有收集机构，后侧所述安装块后端安装有第一电机，所述第一电机与转轴传动连接；所述蓄电池、第一电机、诱虫灯、光敏电阻、若干风扇、电网、清扫机构均与控制器电性连接。2.根据权利要求1所述的一种用于茶园种植的病虫害绿色防控装置，其特征在于：所述清扫机构两个连接组件，两个所述连接组件分别安装于安装环上下两端，所述连接组件包括两个装配块，上侧两个所述装配块对称安装于安装环上端前后两侧，下侧两个所述装配块对称装配于安装环下端前后两侧，上侧两个所述装配块与下侧两个装配块对称设置，上下两侧两个所述装配块一端均共同固定安装有安装杆，上侧所述安装杆下端固定安装有第一套筒，所述第一套筒下端转动装配有第一圆台，所述第一圆台下端转动装配有第二套筒，下侧所述安装杆上端转动装配有第二圆台，所述第二套筒下端穿过电网与第二圆台上端转动连接，所述第一圆台与第二圆台内部均开设有圆槽，两个所述圆槽均与第二套筒内部相连通，所述第一套筒与上侧圆槽相连通，两个所述圆槽内部均固定安装有抵接块，所述第一套筒上端安装有密封板，所述密封板下端转动装配有多级伸缩杆，所述多级伸缩杆的伸缩端伸入上侧圆槽固定安装有配重块，所述配重块圆周一侧安装有与抵接块相匹配的伸缩组件，所述第一圆台与第二圆台圆周一侧均安装有与电网相匹配的清扫组件，上侧所述安装杆上端固定安装有第二电机，所述第二电机的输出轴伸入第一套筒与多级伸缩杆传动连接，所述第二电机与控制器电性连接。3.根据权利要求2所述的一种用于茶园种植的病虫害绿色防控装置，其特征在于：所述伸缩组件包括有弹簧，所述配装块圆周一侧开设有滑槽，所述滑槽内部滑动装配有滑块，所述弹簧一端与滑槽内壁固定连接，所述弹簧另一端与滑块固定连接，所述滑块上下两端均开设有斜面。4.根据权利要求3所述的一种用于茶园种植的病虫害绿色防控装置，其特征在于：所述清扫组件包括有竖杆，所述竖杆固定安装于第一圆台与第二圆台相互靠近一端，所述竖杆右端固定安装有清扫台，所述清扫台靠近电网一端固定安装有与电网相匹配的毛刷。5.根据权利要求4所述的一种用于茶园种植的病虫害绿色防控装置，其特征在于：所述反光机构包括有收集斗，所述收集斗安装于收集桶上端，所述收集斗上端设有反光层，所述收集斗环绕开设有若干漏孔，所述收集桶内部环绕安装有第一反光板，所述收集桶上端均匀转动装配有四根转杆，四根所述转杆上端均固定装配有转台，
