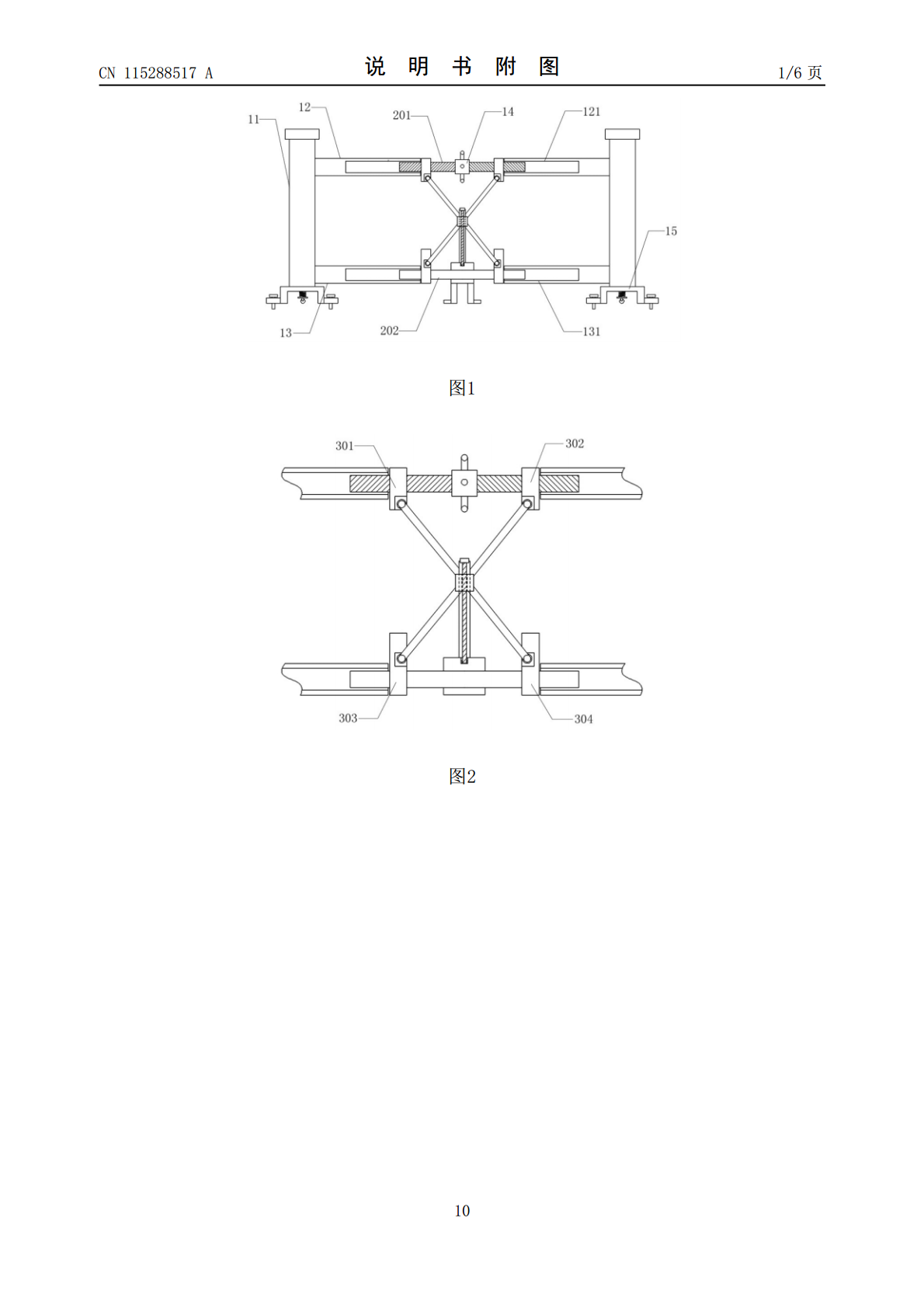

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115288517A(43)申请公布日2022.11.04(21)申请号202211107221.X(22)申请日2022.09.13(71)申请人浙江解放建设有限公司地址313000浙江省湖州市德清县阜溪街道丰庆街611号(72)发明人何佩跃蒋伟鸯费卫武(74)专利代理机构浙江千克知识产权代理有限公司33246专利代理师任婷婷(51)Int.Cl.E04H17/14(2006.01)E04H17/00(2006.01)权利要求书2页说明书6页附图6页(54)发明名称一种建筑施工用安全防护栏(57)摘要一种建筑施工用安全防护栏，包括：护栏结构，包括一对立柱、设置在单个所述立柱上下侧的一个上横梁和一个下横梁；连接结构，包括调节螺柱和支撑杆；锁定机构，包括分别设置在调节螺柱两侧上的第一滑动块和第二滑动块、设置在支撑杆一侧上并位于第一滑动块下端的第三滑动块、设置在支撑杆另一侧上并位于第二滑动块下端的第四滑动块、两端分别与第一滑动块和第四滑动块铰接的第一连接板、两端分别与第二滑动块和第三滑动块铰接的第二连接板，所述第一连接板和第二连接板的中部重叠且通过铰接部连接；所述铰接部通过锁定第一连接板和第二连接板形成的夹角用以固定所述第一连接板和第二连接板。本发明具有安装效率高、灵活性高、实用性强的优点。CN115288517ACN115288517A权利要求书1/2页1.一种建筑施工用安全防护栏，包括护栏结构，所述护栏结构包括一对立柱（11）、设置在单个所述立柱（11）上下侧的一个上横梁（12）和一个下横梁（13），两个所述上横梁（12）未连接于立柱（11）的一端分别设置旋向相反的内螺纹孔（121），两个所述下横梁（13）未连接于立柱（11）的一端分别设置有导向槽（131）；其特征在于，还包括：连接结构，包括两侧分别设有旋向相反的外螺纹以用于与两个所述内螺纹孔（121）连接的调节螺柱（201）、设置在调节螺柱（201）下端且两侧分别与两个所述导向槽（131）移动插接的支撑杆（202）；锁定机构，包括分别设置在所述调节螺柱（201）两侧上的第一滑动块（301）和第二滑动块（302）、设置在所述支撑杆（202）一侧上并位于第一滑动块（301）下端的第三滑动块（303）、设置在所述支撑杆（202）另一侧上并位于第二滑动块（302）下端的第四滑动块（304）、两端分别与第一滑动块（301）和第四滑动块（304）铰接的第一连接板（305）、两端分别与第二滑动块（302）和第三滑动块（303）铰接的第二连接板（306），所述第一连接板（305）和第二连接板（306）的中部重叠且通过铰接部连接；所述铰接部通过锁定第一连接板（305）和第二连接板（306）形成的夹角用以固定所述第一连接板（305）和第二连接板（306）；所述第三滑动块（303）和第四滑动块（304）结构相同，所述第三滑动块（303）包括本体（303a）、以及设置在所述本体（303a）内并用于容置所述支撑杆（202）的空腔（303b）。2.根据权利要求1所述的一种建筑施工用安全防护栏，其特征在于，所述第三滑动块（303）还包括设置在所述空腔（303b）上下内侧面上的两个支撑弹簧（303c）、以及分别设置在两个所述支撑弹簧（303c）端部上的两个夹紧板（303d），所述夹紧板（303d）上设置有与支撑杆（202）外环面贴合的弧形面（303e）。3.根据权利要求1所述的一种建筑施工用安全防护栏，其特征在于，还包括调节结构，所述调节结构包括用于安装铰接部的调节块（401）、以及用于安装所述调节块（401）并使所述调节块（401）沿竖直方向运动的轨道部件；所述调节块（401）上设置有固定孔（401a），所述轨道部件包括固定块（402）、以及设置在所述固定块（402）上并穿过所述固定孔（401a）的固定杆（403）。4.根据权利要求3所述的一种建筑施工用安全防护栏，其特征在于，所述调节块（401）上设置有调节内螺纹孔（401b），所述轨道部件还包括转动连接在所述固定块（402）上并与所述调节内螺纹孔（401b）螺纹连接的调节螺杆（404）。5.根据权利要求1所述的一种建筑施工用安全防护栏，其特征在于，所述第一连接板（305）和第二连接板（306）结构相同，所述第一连接板（305）包括设置在端部的两个铰接孔（305a）、以及设置在中部的一个圆孔（305b）。6.根据权利要求5所述的一种建筑施工用安全防护栏，其特征在于，所述铰接部包括设置在所述调节块（401）侧端并穿过所述圆孔（305b）的螺纹杆（405）、以及设置在所述螺纹杆（405）上的限位螺母（406）。7.根据权利要求1所述的一种建筑施工用安全防护栏，其特征在于，所述第一滑动块（301
