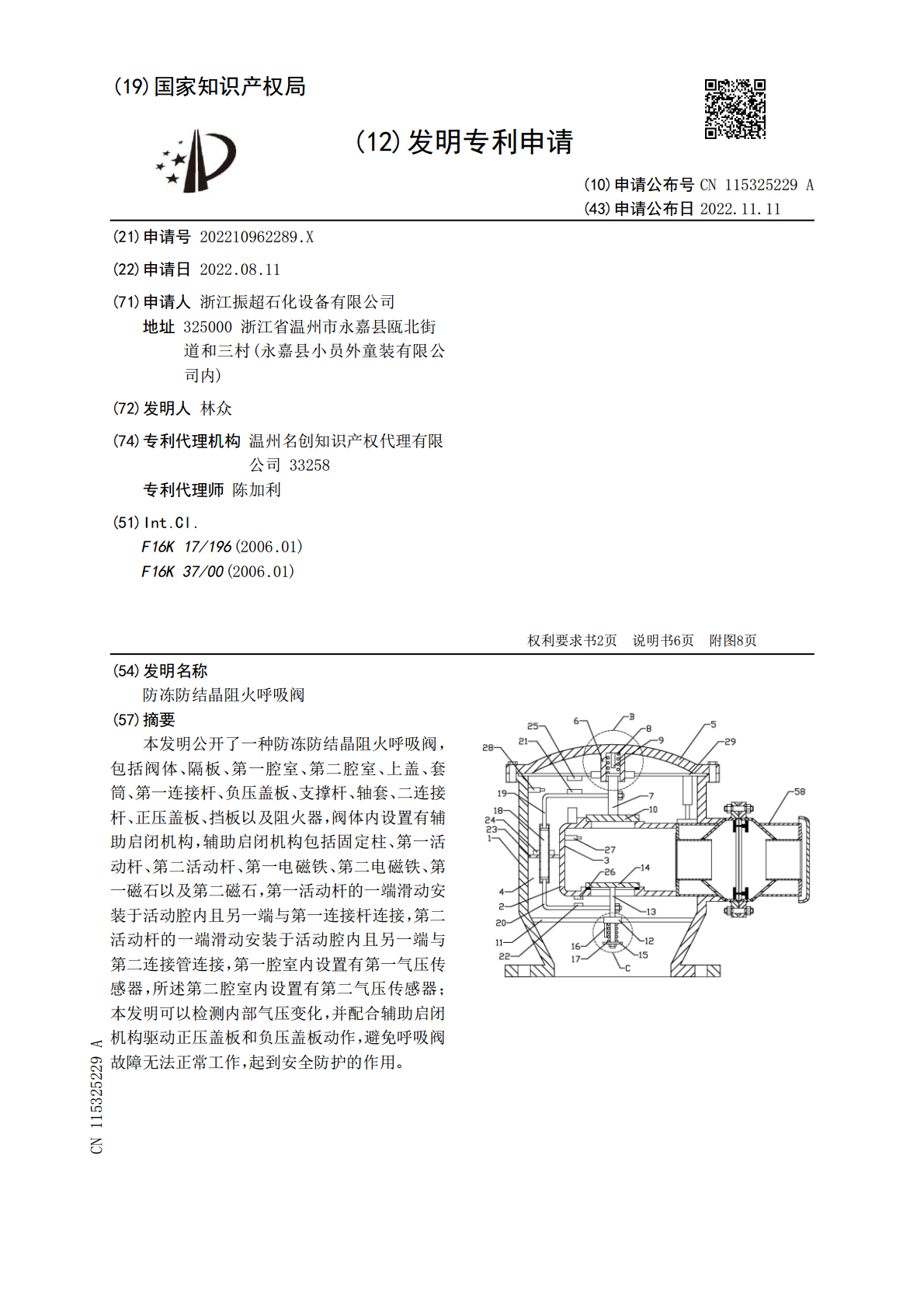

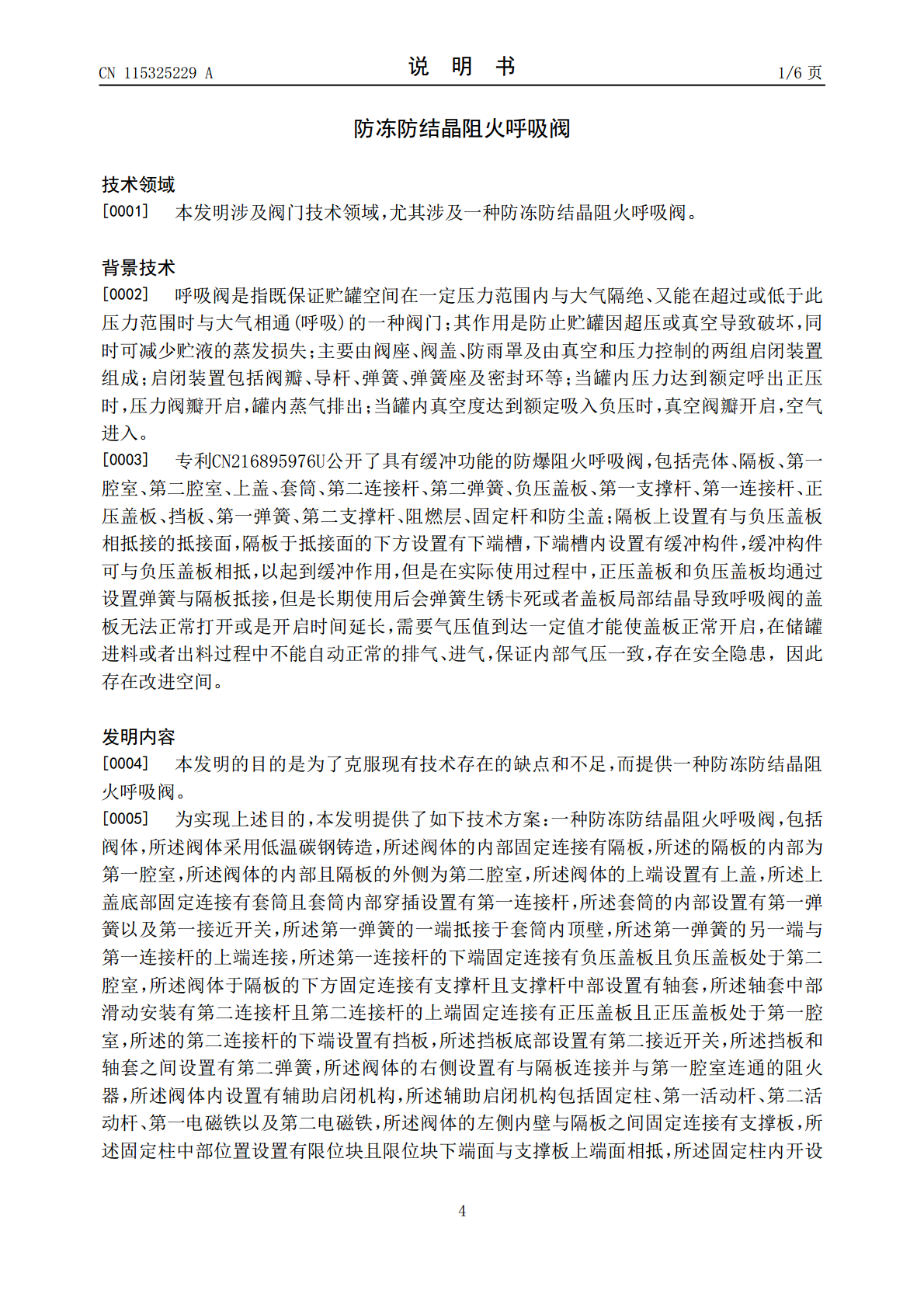

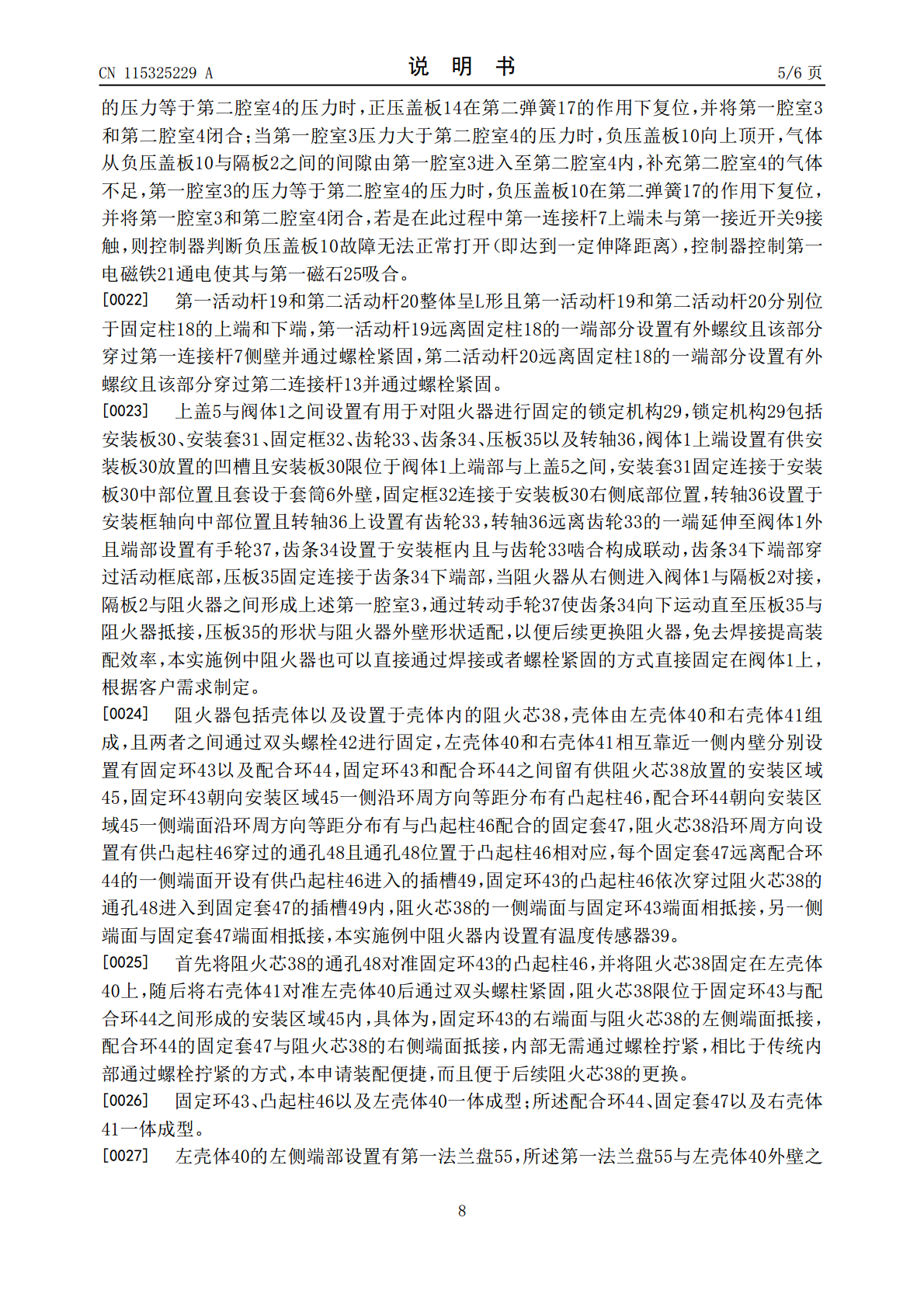

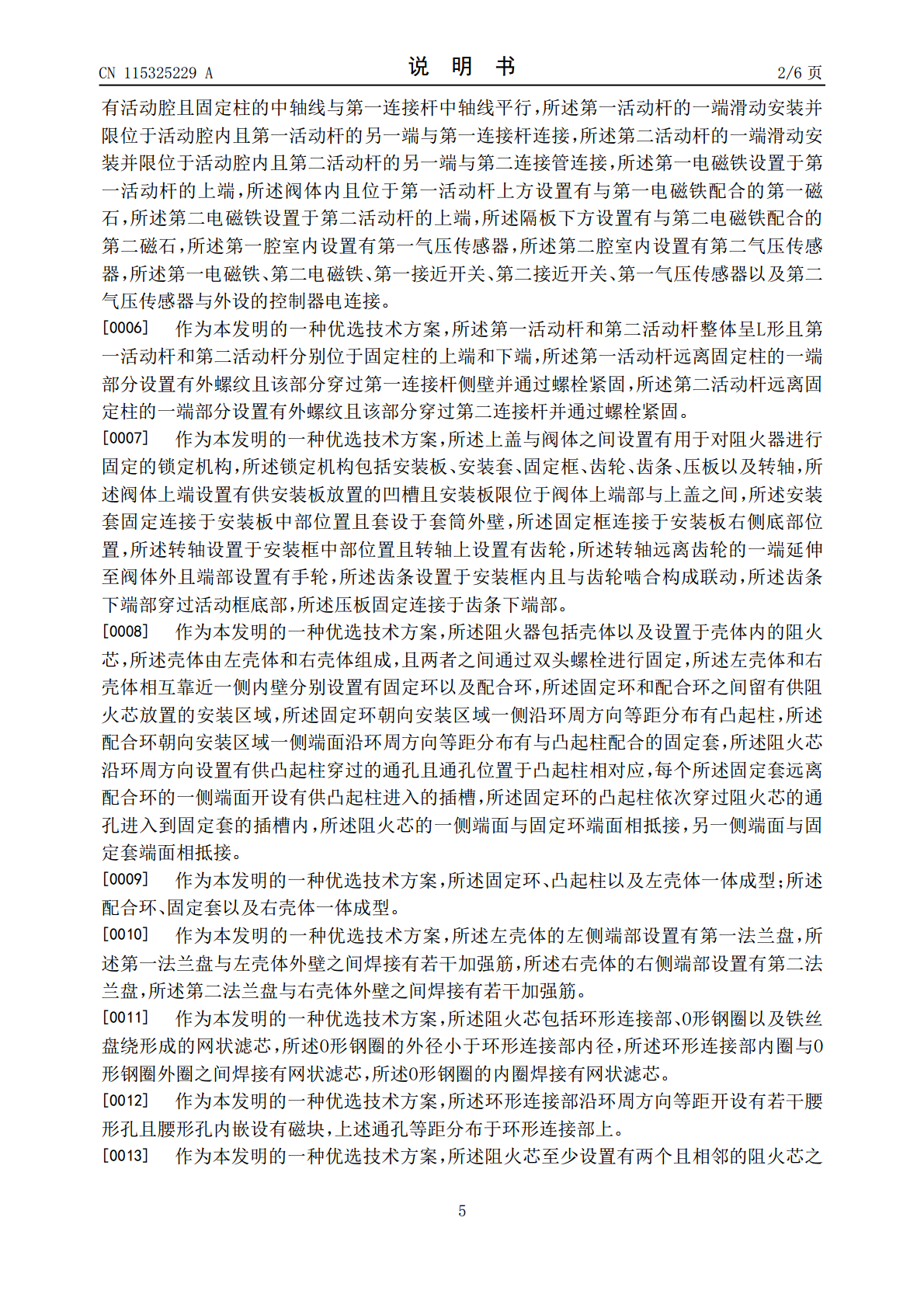

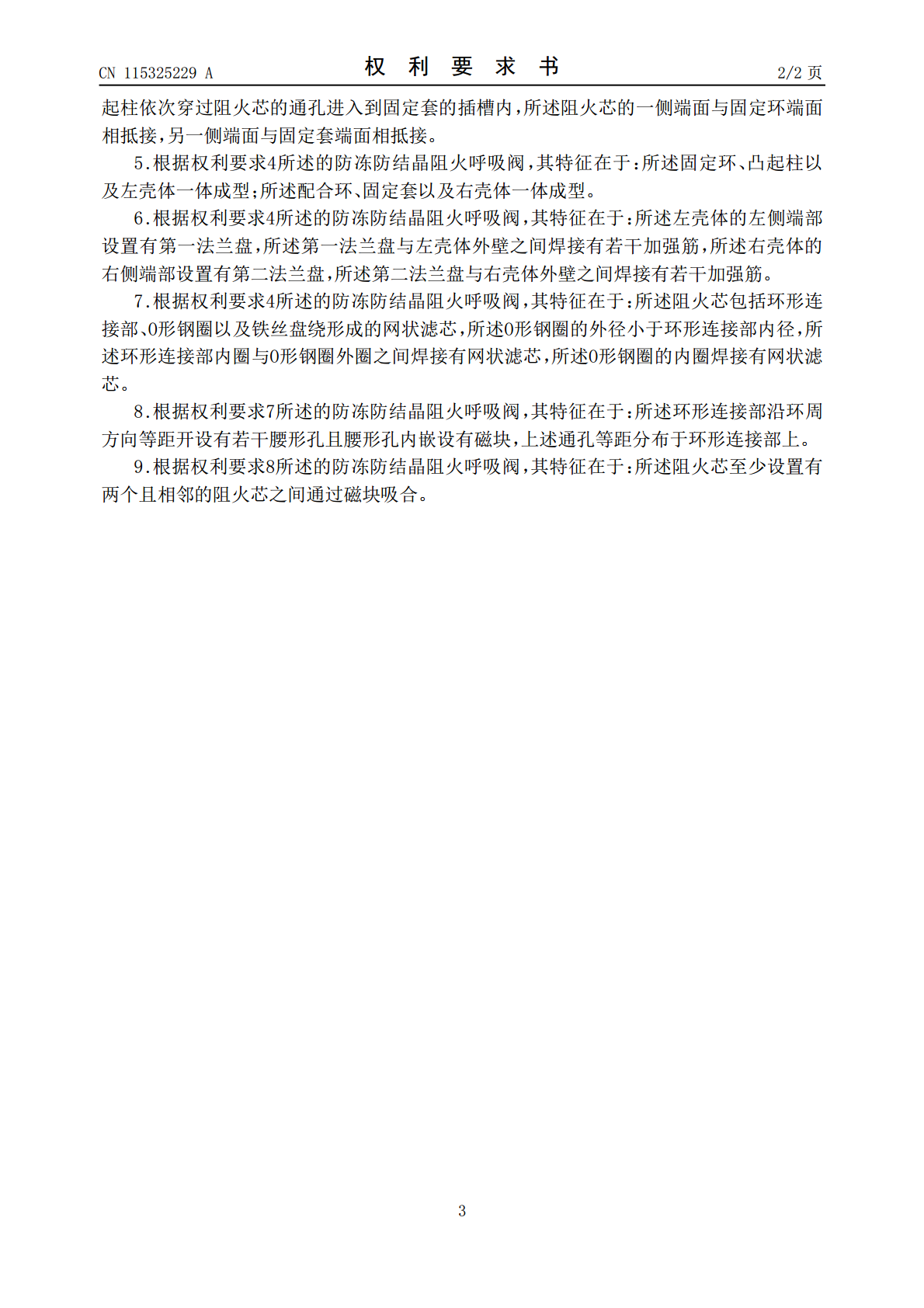

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115325229A(43)申请公布日2022.11.11(21)申请号202210962289.X(22)申请日2022.08.11(71)申请人浙江振超石化设备有限公司地址325000浙江省温州市永嘉县瓯北街道和三村(永嘉县小员外童装有限公司内)(72)发明人林众(74)专利代理机构温州名创知识产权代理有限公司33258专利代理师陈加利(51)Int.Cl.F16K17/196(2006.01)F16K37/00(2006.01)权利要求书2页说明书6页附图8页(54)发明名称防冻防结晶阻火呼吸阀(57)摘要本发明公开了一种防冻防结晶阻火呼吸阀，包括阀体、隔板、第一腔室、第二腔室、上盖、套筒、第一连接杆、负压盖板、支撑杆、轴套、二连接杆、正压盖板、挡板以及阻火器，阀体内设置有辅助启闭机构，辅助启闭机构包括固定柱、第一活动杆、第二活动杆、第一电磁铁、第二电磁铁、第一磁石以及第二磁石，第一活动杆的一端滑动安装于活动腔内且另一端与第一连接杆连接，第二活动杆的一端滑动安装于活动腔内且另一端与第二连接管连接，第一腔室内设置有第一气压传感器，所述第二腔室内设置有第二气压传感器；本发明可以检测内部气压变化，并配合辅助启闭机构驱动正压盖板和负压盖板动作，避免呼吸阀故障无法正常工作，起到安全防护的作用。CN115325229ACN115325229A权利要求书1/2页1.一种防冻防结晶阻火呼吸阀，包括阀体，所述阀体采用低温碳钢铸造，所述阀体的内部固定连接有隔板，所述的隔板的内部为第一腔室，所述阀体的内部且隔板的外侧为第二腔室，所述阀体的上端设置有上盖，所述上盖底部固定连接有套筒且套筒内部穿插设置有第一连接杆，所述套筒的内部设置有第一弹簧以及第一接近开关，所述第一弹簧的一端抵接于套筒内顶壁，所述第一弹簧的另一端与第一连接杆的上端连接，所述第一连接杆的下端固定连接有负压盖板且负压盖板处于第二腔室，所述阀体于隔板的下方固定连接有支撑杆且支撑杆中部设置有轴套，所述轴套中部滑动安装有第二连接杆且第二连接杆的上端固定连接有正压盖板且正压盖板处于第一腔室，所述的第二连接杆的下端设置有挡板，所述挡板底部设置有第二接近开关，所述挡板和轴套之间设置有第二弹簧，所述阀体的右侧设置有与隔板连接并与第一腔室连通的阻火器，其特征在于：所述阀体内设置有辅助启闭机构，所述辅助启闭机构包括固定柱、第一活动杆、第二活动杆、第一电磁铁以及第二电磁铁，所述阀体的左侧内壁与隔板之间固定连接有支撑板，所述固定柱中部位置设置有限位块且限位块下端面与支撑板上端面相抵，所述固定柱内开设有活动腔且固定柱的中轴线与第一连接杆中轴线平行，所述第一活动杆的一端滑动安装并限位于活动腔内且第一活动杆的另一端与第一连接杆连接，所述第二活动杆的一端滑动安装并限位于活动腔内且第二活动杆的另一端与第二连接管连接，所述第一电磁铁设置于第一活动杆的上端，所述阀体内且位于第一活动杆上方设置有与第一电磁铁配合的第一磁石，所述第二电磁铁设置于第二活动杆的上端，所述隔板下方设置有与第二电磁铁配合的第二磁石，所述第一腔室内设置有第一气压传感器，所述第二腔室内设置有第二气压传感器，所述第一电磁铁、第二电磁铁、第一接近开关、第二接近开关、第一气压传感器以及第二气压传感器与外设的控制器电连接。2.根据权利要求1所述的防冻防结晶阻火呼吸阀，其特征在于：所述第一活动杆和第二活动杆整体呈L形且第一活动杆和第二活动杆分别位于固定柱的上端和下端，所述第一活动杆远离固定柱的一端部分设置有外螺纹且该部分穿过第一连接杆侧壁并通过螺栓紧固，所述第二活动杆远离固定柱的一端部分设置有外螺纹且该部分穿过第二连接杆并通过螺栓紧固。3.根据权利要求1所述的防冻防结晶阻火呼吸阀，其特征在于：所述上盖与阀体之间设置有用于对阻火器进行固定的锁定机构，所述锁定机构包括安装板、安装套、固定框、齿轮、齿条、压板以及转轴，所述阀体上端设置有供安装板放置的凹槽且安装板限位于阀体上端部与上盖之间，所述安装套固定连接于安装板中部位置且套设于套筒外壁，所述固定框连接于安装板右侧底部位置，所述转轴设置于安装框中部位置且转轴上设置有齿轮，所述转轴远离齿轮的一端延伸至阀体外且端部设置有手轮，所述齿条设置于安装框内且与齿轮啮合构成联动，所述齿条下端部穿过活动框底部，所述压板固定连接于齿条下端部。4.根据权利要求1所述的防冻防结晶阻火呼吸阀，其特征在于：所述阻火器包括壳体以及设置于壳体内的阻火芯，所述壳体由左壳体和右壳体组成，且两者之间通过双头螺栓进行固定，所述左壳体和右壳体相互靠近一侧内壁分别设置有固定环以及配合环，所述固定环和配合环之间留有供阻火芯放置的安装区域，所述固定环朝向安装区域一侧沿环周方向等距分布有凸起柱，所述
