一种大气腐蚀监测装置.pdf

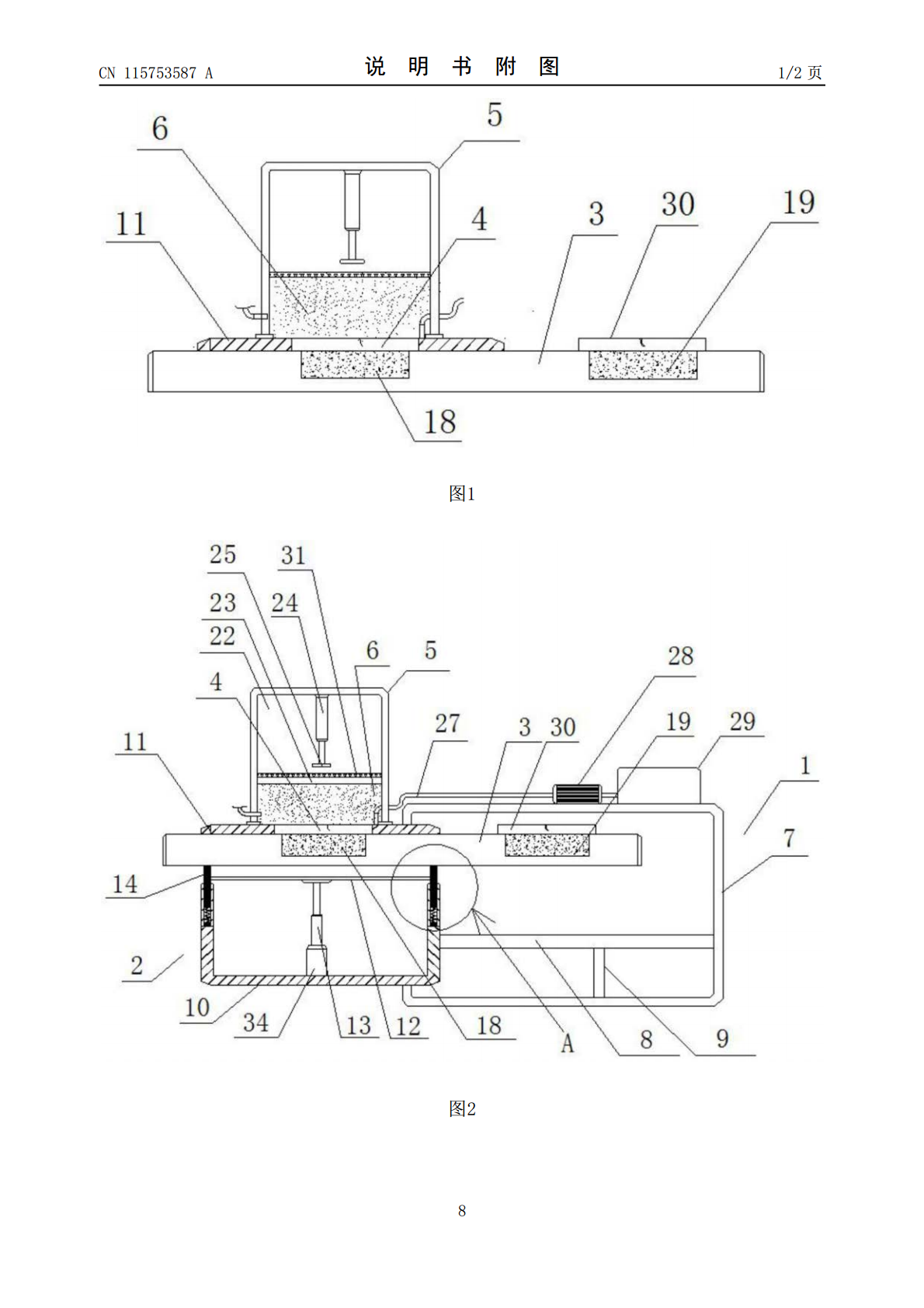

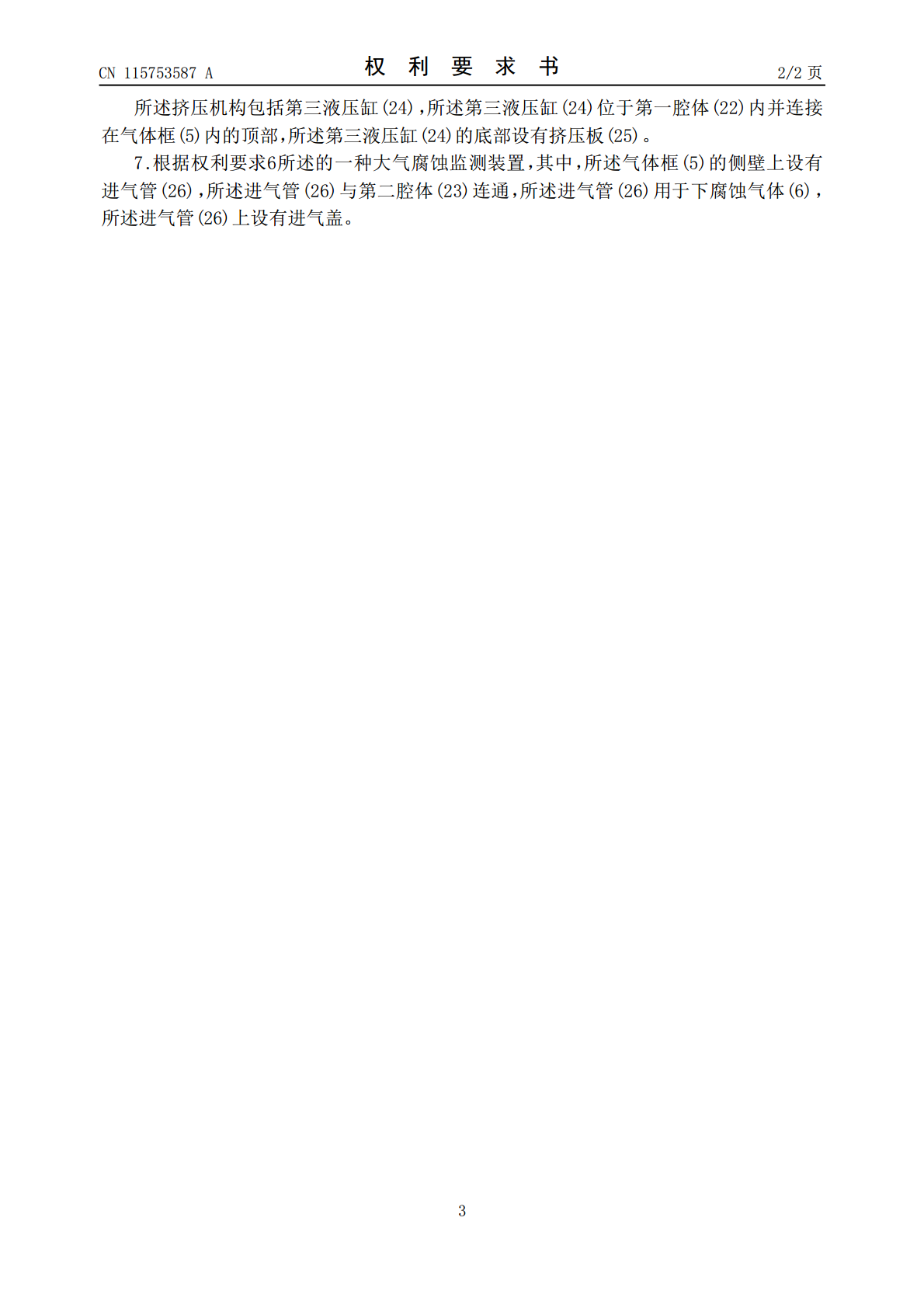

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115753587A(43)申请公布日2023.03.07(21)申请号202210895127.9(51)Int.Cl.(22)申请日2022.07.28G01N19/00(2006.01)G01N17/00(2006.01)(71)申请人国网安徽省电力有限公司电力科学G01N3/20(2006.01)研究院地址230000安徽省合肥市经济技术开发区紫云路299号申请人安徽新力电业科技咨询有限责任公司(72)发明人邢明军张健缪春辉张洁王勇赵骞方振邦金莎莎杨洋陈欢(74)专利代理机构合肥云道尔知识产权代理事务所(特殊普通合伙)34230专利代理师陈兰权利要求书2页说明书4页附图2页(54)发明名称一种大气腐蚀监测装置(57)摘要本发明提供了一种大气腐蚀监测装置，所述装置包括支架以及安装在支架上的上检测机构以及下检测机构，其中，所述上检测机构包括测量框、检测块以及活动机构，其中，所述活动机构设于测量框上，用于带动检测块上下移动；所述测量框上设有第一测量板；所述下检测机构，用于测量第一测量板在被腐蚀后，被活动机构挤压折断前的压力；所述支架包括框架以及支撑架，其中，所述支撑架包括支撑板以及连接在支撑板底部的支撑杆，所述支撑杆的底部固定在框架内的底部，所述移动机构设于支撑板上，并用于控制检测块左右移动。本发明效果的效果好。CN115753587ACN115753587A权利要求书1/2页1.一种大气腐蚀监测装置，所述装置包括支架(1)以及安装在支架(1)上的上检测机构以及下检测机构，其中，所述上检测机构包括测量框(2)、检测块(3)以及活动机构，其中，所述活动机构设于测量框(2)上，用于带动检测块(3)上下移动；所述测量框(2)上设有第一测量板(4)；所述下检测机构，用于测量第一测量板(4)在被腐蚀后，被活动机构挤压折断前的压力；所述支架(1)包括框架(7)以及支撑架，其中，所述支撑架包括支撑板(8)以及连接在支撑板(8)底部的支撑杆(9)，所述支撑杆(9)的底部固定在框架(7)内的底部，所述移动机构设于支撑板(8)上，并用于控制检测块(3)左右移动。2.根据权利要求1所述的一种大气腐蚀监测装置，其中，所述下检测机构包括气体框(5)以及设在气体框(5)内的挤压机构和挡膜(31)，其中，所述气体框(5)的开口连接于测量框(2)的顶部，所述挤压机构用于挤压第一测量板(4)，所述气体框(5)内设有腐蚀气体(6)。3.根据权利要求2所述的一种大气腐蚀监测装置，其中，所述测量框(2)包括框架(10)以及框架盖(11)，其中，所述框架(10)的底部与框架(7)连接，所述框架(10)的一侧侧壁与支撑板(8)连接；所述框架盖(11)的顶部与框架(7)连接，所述框架盖(11)上开设有内孔，所述第一测量板(4)安装在内孔内；所述检测块(3)的顶部能与框架盖(11)的底部接触，其中，所述检测块(3)的上表面设有第一槽口，所述第一槽口内填充有第一沙土(18)，所述第一槽口位于第一测量板(4)的正下方；所述检测块(3)的另一端与移动机构连接。4.根据权利要求3所述的一种大气腐蚀监测装置，其中，所述活动机构包括有连接板(12)、第一液压缸(13)以及四个活动板(14)，其中，所述第一液压缸(13)安装在框架(10)内的底部，所述连接板(12)连接于第一液压缸(13)的输出端，四个所述活动板(14)连接于连接板(12)的四个侧壁；所述框架(10)有四个侧壁，每个侧壁上均开设有内槽(15)，每个所述内槽(15)中均安装有压力传感器(16)；四个所述活动板(14)的底部均分别插入四个内槽(15)中，每个活动板(14)的底部均设有弹簧(17)；所述检测块(3)的底部能与四个活动板(14)的底部接触。5.根据权利要求4所述的一种大气腐蚀监测装置，其中，所述检测块(3)的上表面还设有第二槽口，所述第二槽口内填充有第二沙土(19)，所述第二槽口位于支架(1)内部，所述检测块(3)上还设有第二测量板(30)，所述第二测量板(30)位于第二槽口的上方。6.根据权利要求5所述的一种大气腐蚀监测装置，其中，所述挡膜(31)将气体框(5)的内部分为第一腔体(22)以及第二腔体(23)，其中，所述第二腔体(23)位于第一腔体(22)的下方，且所述第二腔体(23)位于第一测量板(4)的上方；所述第二腔体(23)内装入腐蚀气体(6)；所述挤压机构设于第一腔体(22)内，其中，2CN115753587A权利要求书2/2页所述挤压机构包括第三液压缸(24)，所述第三液压缸(24)位于第一腔体(22)内并连接在气体框(5)内的顶部，所述第三液压缸(24)的底部设有挤压板(25)。7.根据权利要求6所述的一种大气腐蚀监测装置，其中，所述
