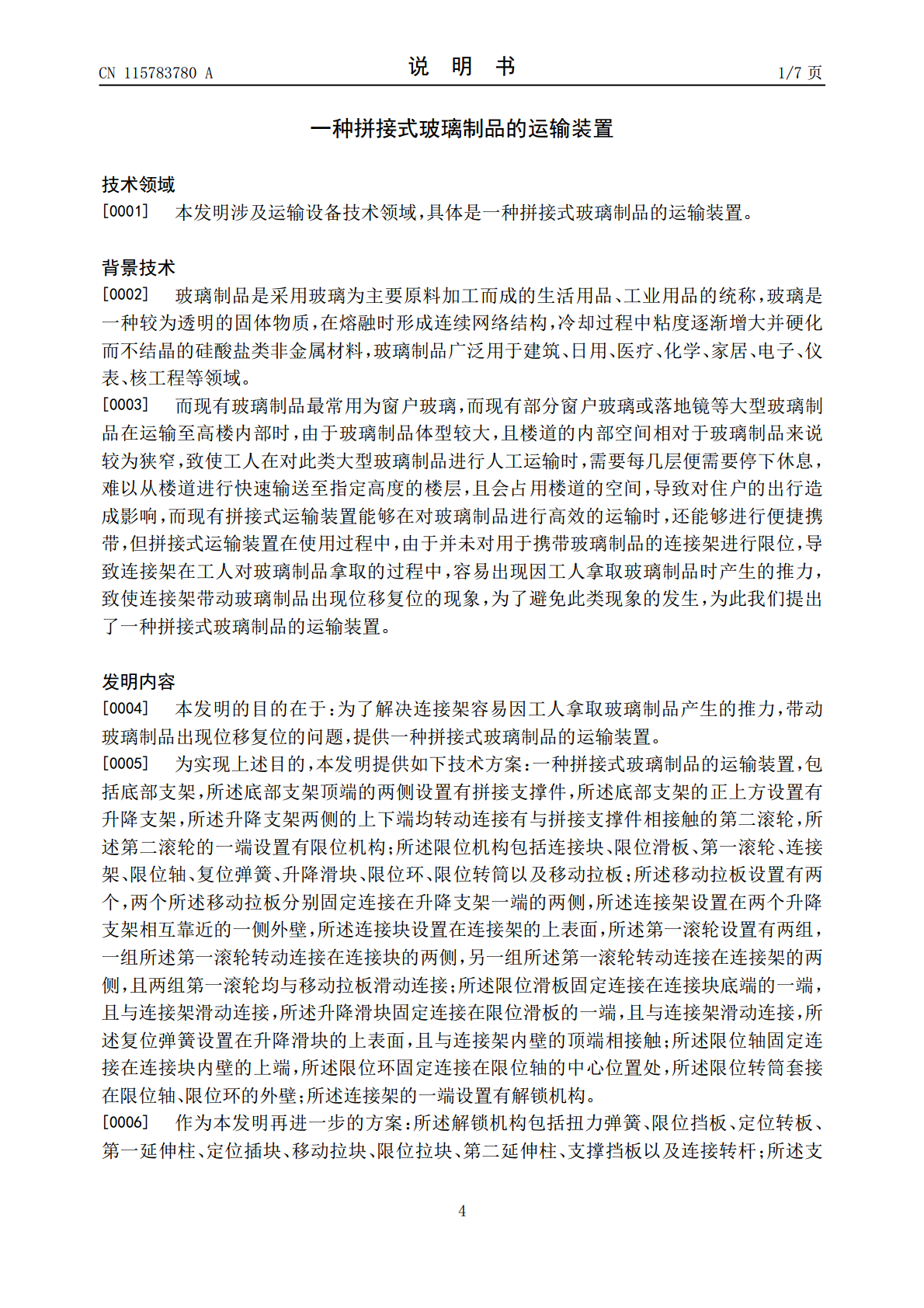

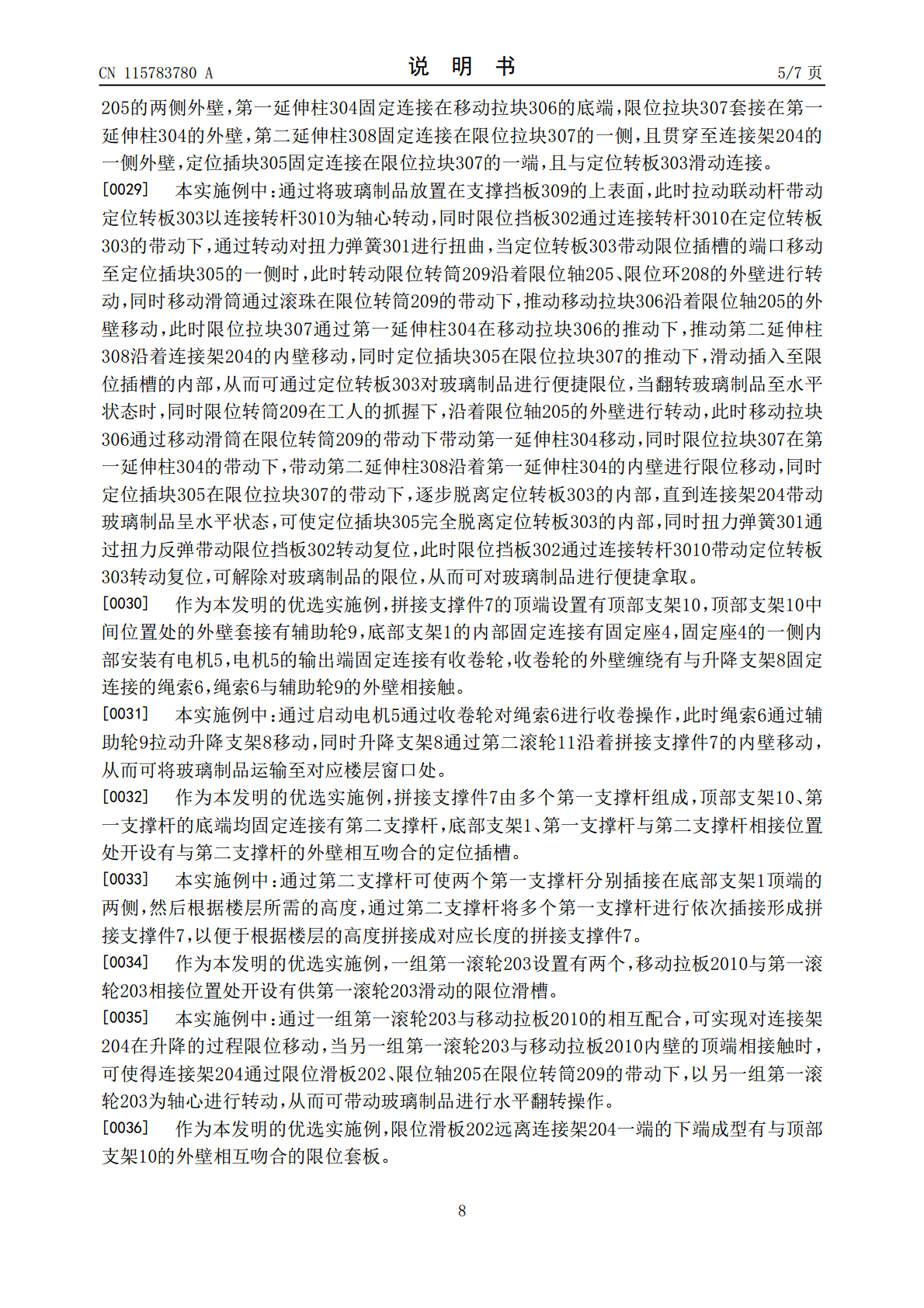

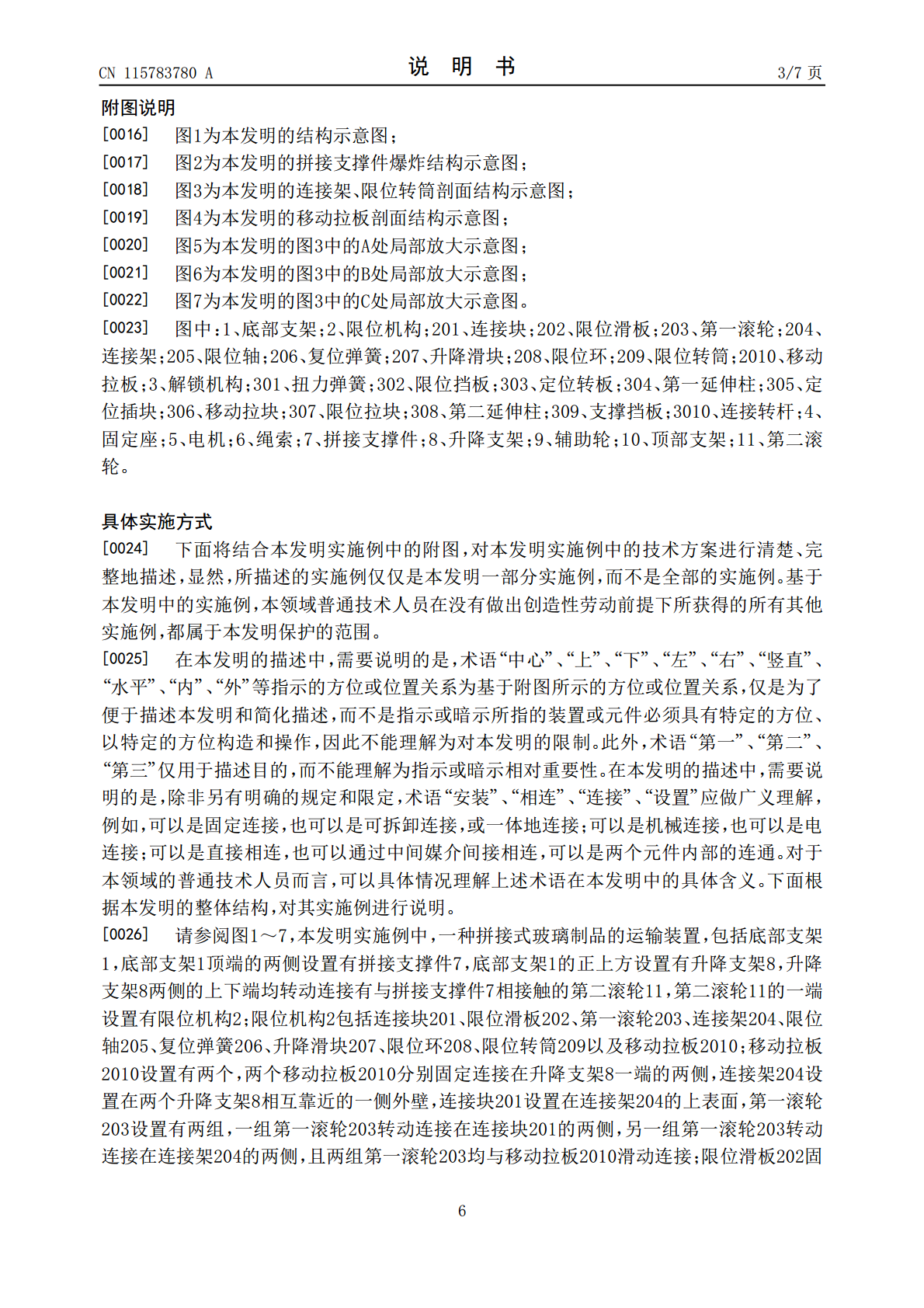

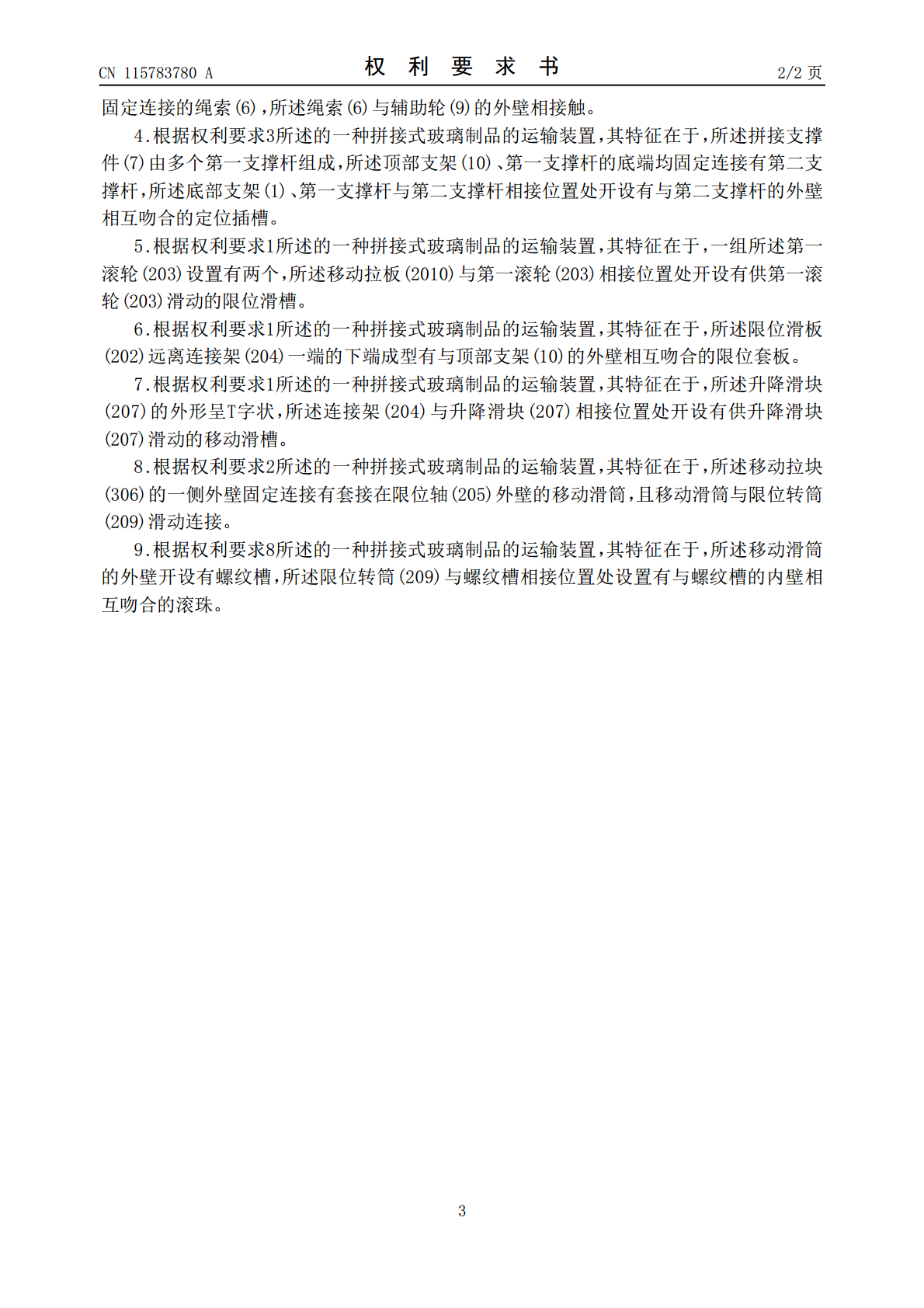

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115783780A(43)申请公布日2023.03.14(21)申请号202211601883.2(22)申请日2022.12.13(71)申请人菏泽明钰光电科技有限公司地址274000山东省菏泽市东明县五四路与106国道交汇处(东南角)(72)发明人娄新建(74)专利代理机构济南果盾专利代理事务所(普通合伙)37390专利代理师马瑞月(51)Int.Cl.B65G49/06(2006.01)权利要求书2页说明书7页附图7页(54)发明名称一种拼接式玻璃制品的运输装置(57)摘要本发明公开了一种拼接式玻璃制品的运输装置,涉及运输设备技术领域,包括底部支架、拼接支撑件、升降支架、第二滚轮、限位机构。本发明通过设置限位机构,通过第一支撑杆和第二支撑杆的配合,可根据楼层的高度拼接成对应长度的拼接支撑件,然后通过绳索、升降支架、辅助轮、顶部支架、第二滚轮的配合,可使顶部支架移动至对应楼层窗口内,然后启动电机通过绳索拉动升降支架带动玻璃制品运输至窗口处,并通过连接块、限位滑板、第一滚轮、限位轴、复位弹簧、升降滑块、限位转筒、移动拉板的配合,可使连接架带动玻璃制品翻转至水平状态时,解除解锁机构对玻璃制品的限位,同时通过限位套板与顶部支架的配合,可避免玻璃制品出现滑动位移的现象。CN115783780ACN115783780A权利要求书1/2页1.一种拼接式玻璃制品的运输装置,包括底部支架(1),所述底部支架(1)顶端的两侧设置有拼接支撑件(7),所述底部支架(1)的正上方设置有升降支架(8),所述升降支架(8)两侧的上下端均转动连接有与拼接支撑件(7)相接触的第二滚轮(11),其特征在于,所述第二滚轮(11)的一端设置有限位机构(2);所述限位机构(2)包括连接块(201)、限位滑板(202)、第一滚轮(203)、连接架(204)、限位轴(205)、复位弹簧(206)、升降滑块(207)、限位环(208)、限位转筒(209)以及移动拉板(2010);所述移动拉板(2010)设置有两个,两个所述移动拉板(2010)分别固定连接在升降支架(8)一端的两侧,所述连接架(204)设置在两个升降支架(8)相互靠近的一侧外壁,所述连接块(201)设置在连接架(204)的上表面,所述第一滚轮(203)设置有两组,一组所述第一滚轮(203)转动连接在连接块(201)的两侧,另一组所述第一滚轮(203)转动连接在连接架(204)的两侧,且两组第一滚轮(203)均与移动拉板(2010)滑动连接;所述限位滑板(202)固定连接在连接块(201)底端的一端,且与连接架(204)滑动连接,所述升降滑块(207)固定连接在限位滑板(202)的一端,且与连接架(204)滑动连接,所述复位弹簧(206)设置在升降滑块(207)的上表面,且与连接架(204)内壁的顶端相接触;所述限位轴(205)固定连接在连接块(201)内壁的上端,所述限位环(208)固定连接在限位轴(205)的中心位置处,所述限位转筒(209)套接在限位轴(205)、限位环(208)的外壁;所述连接架(204)的一端设置有解锁机构(3)。2.根据权利要求1所述的一种拼接式玻璃制品的运输装置,其特征在于,所述解锁机构(3)包括扭力弹簧(301)、限位挡板(302)、定位转板(303)、第一延伸柱(304)、定位插块(305)、移动拉块(306)、限位拉块(307)、第二延伸柱(308)、支撑挡板(309)以及连接转杆(3010);所述支撑挡板(309)设置有两个,两个所述支撑挡板(309)分别固定连接在连接架(204)一端的两侧,所述定位转板(303)设置有两个,两个所述定位转板(303)分别设置在两个支撑挡板(309)相互靠近的一侧,且通过联动杆相互固定连接;所述连接转杆(3010)固定连接在定位转板(303)的一侧,且贯穿至支撑挡板(309)的另一侧,所述限位挡板(302)固定连接在连接转杆(3010)远离定位转板(303)的一侧,所述扭力弹簧(301)套接在连接转杆(3010)的外壁,且扭力弹簧(301)的两个端头分别与限位挡板(302)、支撑挡板(309)的外壁相卡合,所述限位挡板(302)、支撑挡板(309)的外壁均成型有供扭力弹簧(301)端头插入的卡槽;所述移动拉块(306)设置有两个,两个所述移动拉块(306)分别套接在限位轴(205)的两侧外壁,所述第一延伸柱(304)固定连接在移动拉块(306)的底端,所述限位拉块(307)套接在第一延伸柱(304)的外壁,所述第二延伸柱(308)固定连接在限位拉块(307)的一侧,且贯穿至连接架(204)的一侧外壁,所述定位插块(305)固定连接在限位拉块(307)的一端,且与定位转板
