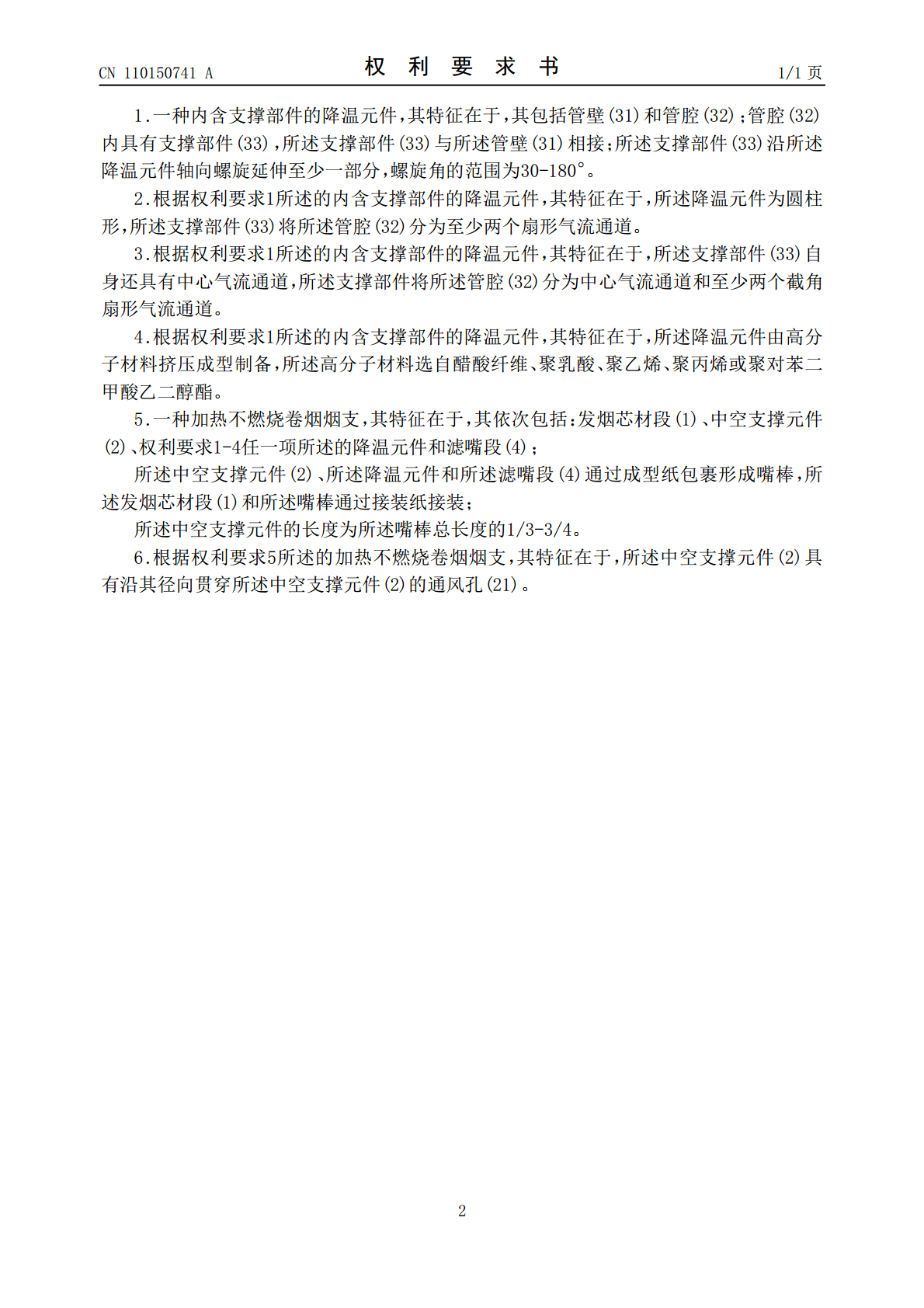

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110150741A(43)申请公布日2019.08.23(21)申请号201910424426.2(22)申请日2019.05.21(71)申请人云南中烟工业有限责任公司地址650231云南省昆明市五华区红锦路367号(72)发明人赵杨赵辉杨继杨柳段沅杏吴俊刘春波申钦鹏龚为民(74)专利代理机构北京市领专知识产权代理有限公司11590代理人陈有业(51)Int.Cl.A24D3/04(2006.01)A24D3/10(2006.01)A24D1/04(2006.01)A24F47/00(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种内含支撑部件的降温元件及包含其的烟支(57)摘要本发明公开了一种内含支撑部件的降温元件，其包括管壁(31)和管腔(32)；管腔(32)内具有支撑部件(33)，所述支撑部件(33)与所述管壁(31)相接；所述支撑部件(33)沿所述降温元件轴向螺旋延伸至少一部分，螺旋角的范围为30-180°。本发明还公开了包含所述降温元件的加热不燃烧卷烟烟支，本发明烟支中的降温元件支撑力强且对烟气的降温效果好，同时降温元件通过高分子材料挤压成型制备其在相变吸热过程中不会缩塌，抽吸体验感好。CN110150741ACN110150741A权利要求书1/1页1.一种内含支撑部件的降温元件，其特征在于，其包括管壁(31)和管腔(32)；管腔(32)内具有支撑部件(33)，所述支撑部件(33)与所述管壁(31)相接；所述支撑部件(33)沿所述降温元件轴向螺旋延伸至少一部分，螺旋角的范围为30-180°。2.根据权利要求1所述的内含支撑部件的降温元件，其特征在于，所述降温元件为圆柱形，所述支撑部件(33)将所述管腔(32)分为至少两个扇形气流通道。3.根据权利要求1所述的内含支撑部件的降温元件，其特征在于，所述支撑部件(33)自身还具有中心气流通道，所述支撑部件将所述管腔(32)分为中心气流通道和至少两个截角扇形气流通道。4.根据权利要求1所述的内含支撑部件的降温元件，其特征在于，所述降温元件由高分子材料挤压成型制备，所述高分子材料选自醋酸纤维、聚乳酸、聚乙烯、聚丙烯或聚对苯二甲酸乙二醇酯。5.一种加热不燃烧卷烟烟支，其特征在于，其依次包括：发烟芯材段(1)、中空支撑元件(2)、权利要求1-4任一项所述的降温元件和滤嘴段(4)；所述中空支撑元件(2)、所述降温元件和所述滤嘴段(4)通过成型纸包裹形成嘴棒，所述发烟芯材段(1)和所述嘴棒通过接装纸接装；所述中空支撑元件的长度为所述嘴棒总长度的1/3-3/4。6.根据权利要求5所述的加热不燃烧卷烟烟支，其特征在于，所述中空支撑元件(2)具有沿其径向贯穿所述中空支撑元件(2)的通风孔(21)。2CN110150741A说明书1/3页一种内含支撑部件的降温元件及包含其的烟支技术领域[0001]本发明专利涉及加热不燃烧卷烟生产技术领域，具体涉及一种内含支撑部件的降温元件及包含其的烟支。背景技术[0002]随着消费者对于健康问题的重视及对卷烟产品个性化体验的需求提升，烟草行业不断响应消费者的需求升级，开发出各种具有降焦减害的烟支。其中，加热不燃烧型卷烟由于其卷烟加热方式不同于传统卷烟制品，使其能够在满足消费者对于卷烟产品的感官需求的同时提供更加健康的抽吸体验。[0003]现有加热不燃烧卷烟烟支主要包括发烟芯材段、中空支撑元件、降温元件和滤嘴段，其中降温元件的主要目的在于对烟气降温。现有技术的降温元件多为聚拢的聚乳酸膜，其主要存在以下问题：1、降温材料为相变材料，在抽吸几口后，相变材料缩塌并堵住气流通道，吸阻大幅度升高，影响抽吸体验；2、对烟气的降温效果仍然不佳，原因在于：(1)烟气与降温元件的接触面积有限，不能实现有效的降温；(2)烟气径直通过降温元件，在降温元件中停留时间短，降温元件不能充分对烟气降温。[0004]因此，开发一种支撑力强、不易缩塌，且降温效果好的降温元件是人们所希望的。[0005]为了解决上述问题提出本发明。发明内容[0006]本发明第一方面提供一种内含支撑部件的降温元件，其包括管壁31和管腔32；管腔32内具有支撑部件33，所述支撑部件33与所述管壁31相接；所述支撑部件33沿所述降温元件轴向螺旋延伸至少一部分，螺旋角的范围为30-180°。[0007]优选地，所述降温元件为圆柱形，所述支撑部件33将所述管腔(32)分为至少两个扇形气流通道。[0008]优选地，所述支撑部件33自身还具有中心气流通道，所述支撑部件将所述管腔(32)分为中心气流通道和至少两个截角扇形气流通道。[0009]优选地，所述降温元件由高分子材料挤压成型制备，所述高分子材料选自醋酸纤维、聚乳酸、聚乙烯
