一种混凝土梁加固结构及其施工方法.pdf

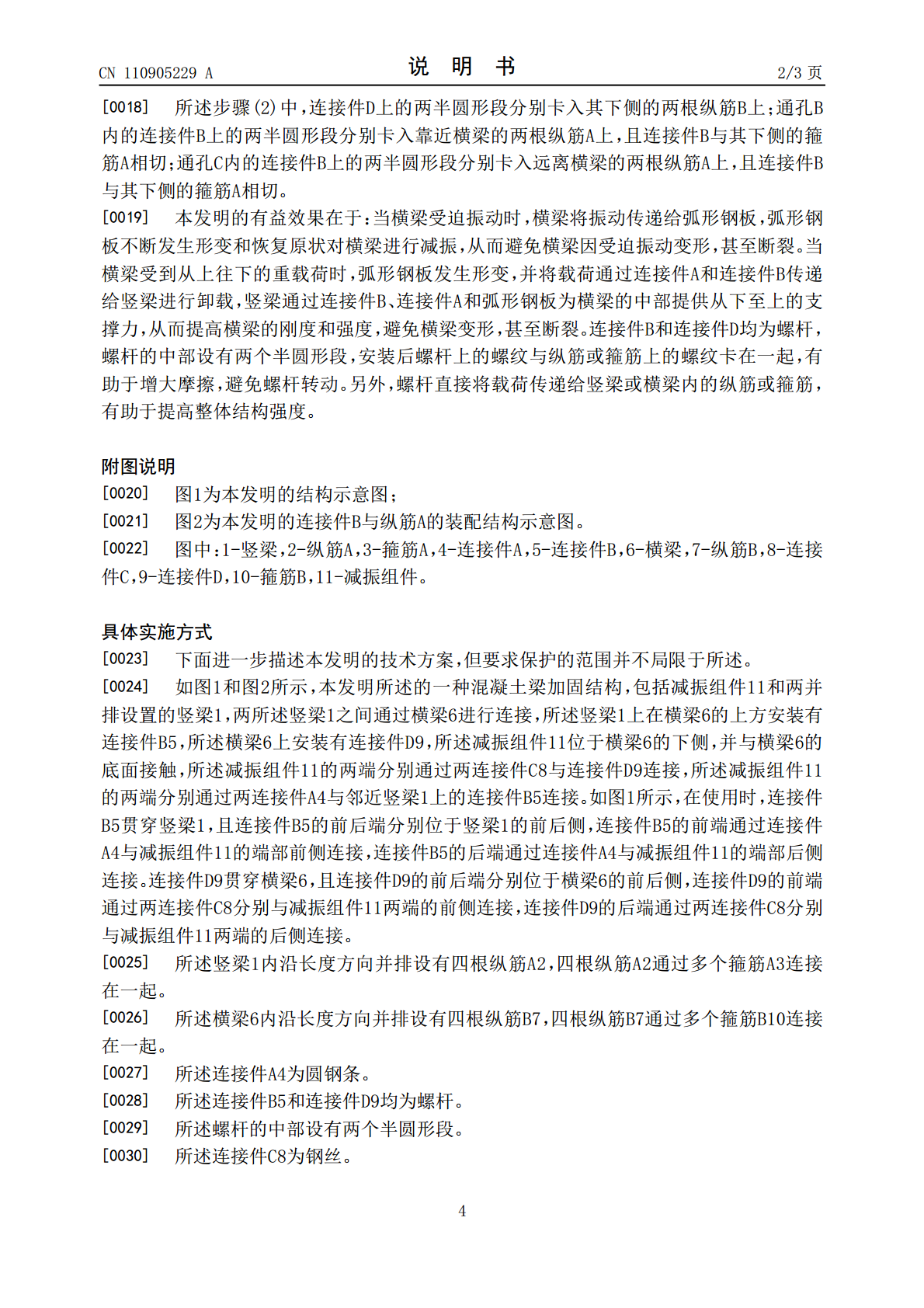

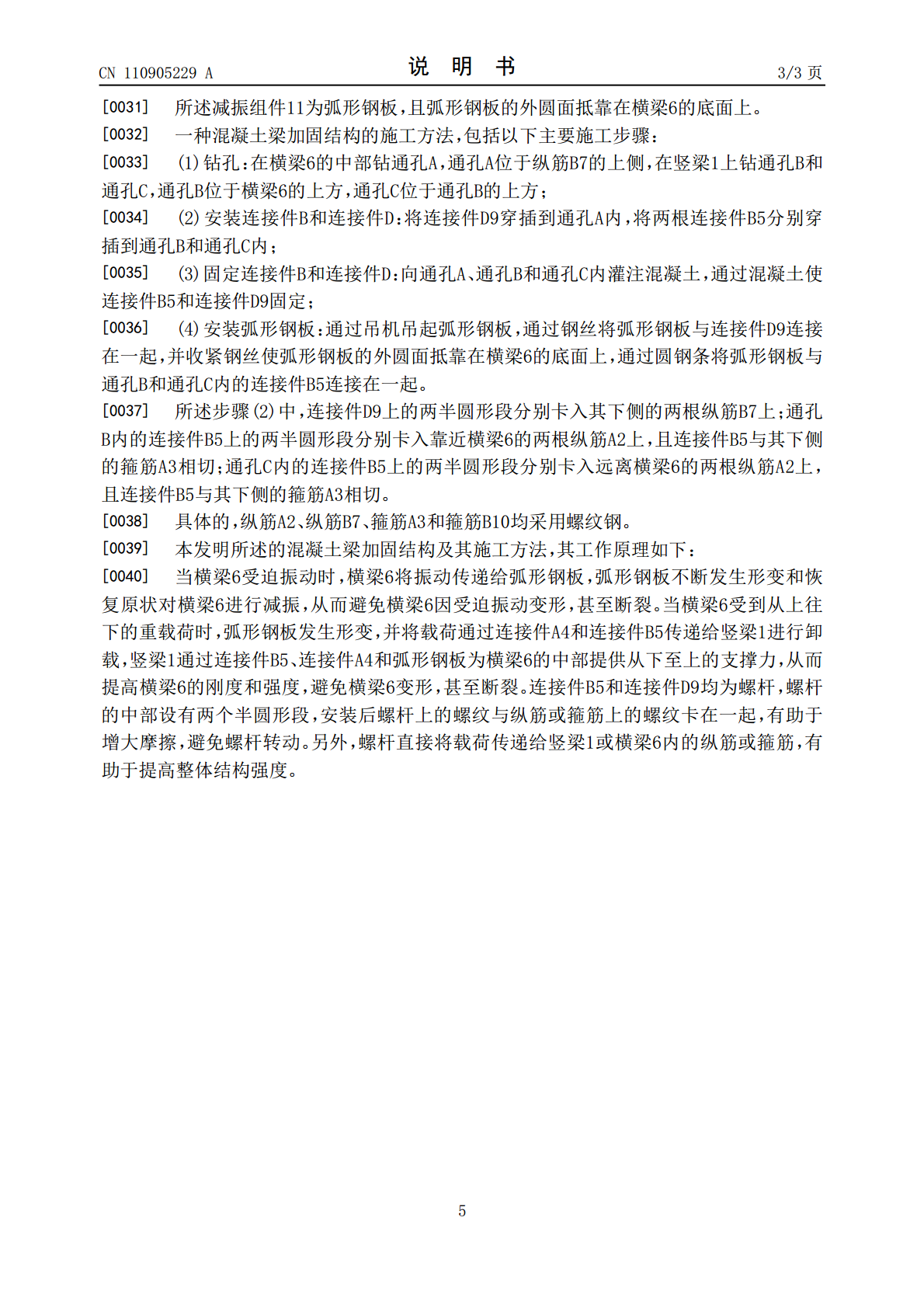

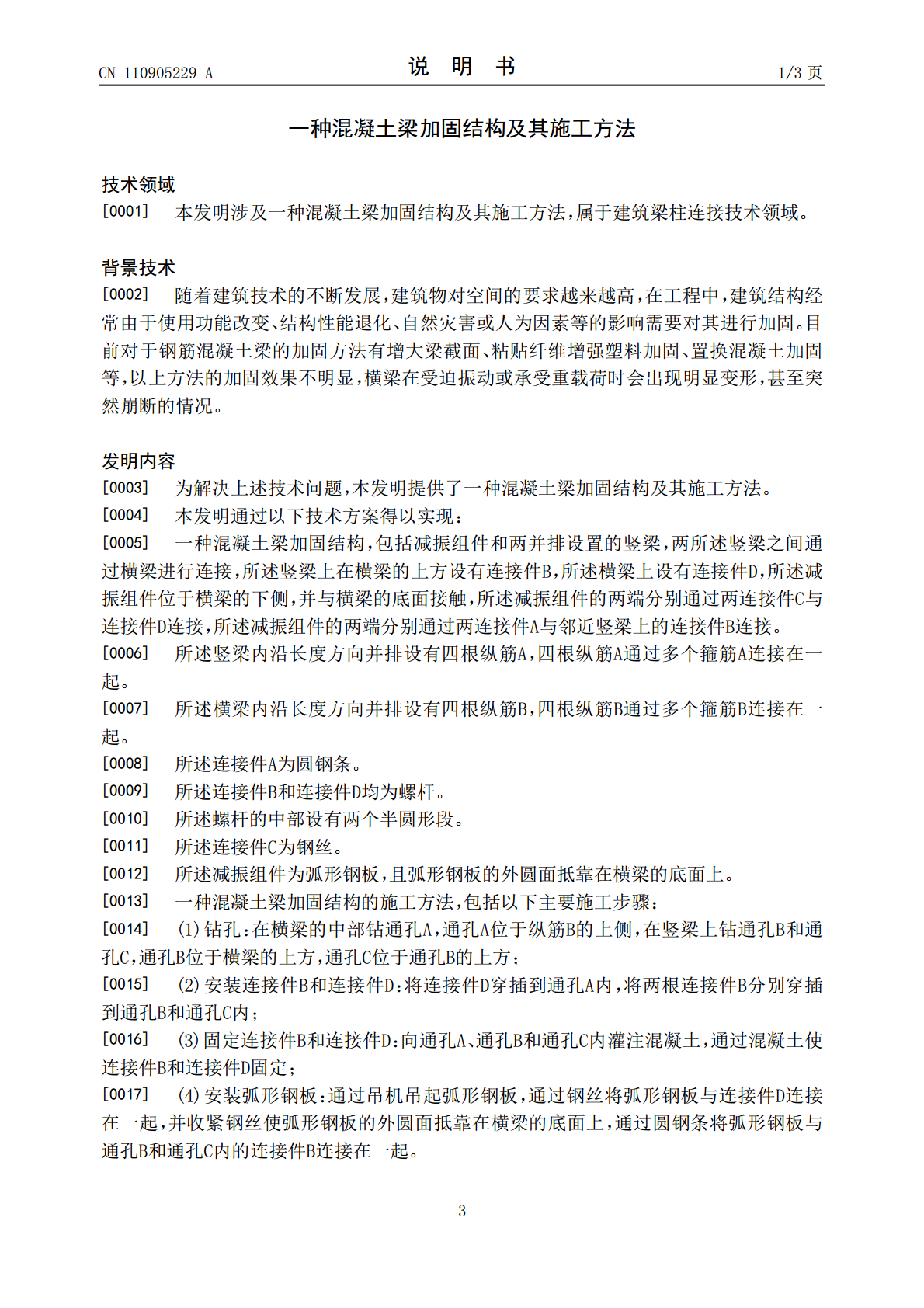

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110905229A(43)申请公布日2020.03.24(21)申请号201911208730.X(22)申请日2019.11.30(71)申请人南宁学院地址530200广西壮族自治区南宁市邕宁区龙亭路8号(72)发明人陈姗邹传龙陈华李孝清黄伟荣(74)专利代理机构贵阳睿腾知识产权代理有限公司52114代理人周黎亚(51)Int.Cl.E04G23/02(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种混凝土梁加固结构及其施工方法(57)摘要本发明公开了一种混凝土梁加固结构及其施工方法，属于建筑梁柱连接技术领域。该结构包括减振组件和两并排设置的竖梁，两所述竖梁之间通过横梁进行连接，所述竖梁上在横梁的上方设有连接件B，所述横梁上设有连接件D，所述减振组件位于横梁的下侧，并与横梁的底面接触，所述减振组件的两端分别通过两连接件C与连接件D连接，所述减振组件的两端分别通过两连接件A与邻近竖梁上的连接件B连接。当横梁受到从上往下的重载荷时，弧形钢板发生形变，并将载荷通过连接件A和连接件B传递给竖梁进行卸载，竖梁通过连接件B、连接件A和弧形钢板为横梁的中部提供从下至上的支撑力，从而提高横梁的刚度和强度，避免横梁变形，甚至断裂。CN110905229ACN110905229A权利要求书1/1页1.一种混凝土梁加固结构，其特征在于：包括减振组件(11)和两并排设置的竖梁(1)，两所述竖梁(1)之间通过横梁(6)进行连接，所述竖梁(1)上在横梁(6)的上方设有连接件B(5)，所述横梁(6)上设有连接件D(9)，所述减振组件(11)位于横梁(6)的下侧，并与横梁(6)的底面接触，所述减振组件(11)的两端分别通过两连接件C(8)与连接件D(9)连接，所述减振组件(11)的两端分别通过两连接件A(4)与邻近竖梁(1)上的连接件B(5)连接。2.如权利要求1所述的混凝土梁加固结构，其特征在于：所述竖梁(1)内沿长度方向并排设有四根纵筋A(2)，四根纵筋A(2)通过多个箍筋A(3)连接在一起。3.如权利要求1所述的混凝土梁加固结构，其特征在于：所述横梁(6)内沿长度方向并排设有四根纵筋B(7)，四根纵筋B(7)通过多个箍筋B(10)连接在一起。4.如权利要求1所述的混凝土梁加固结构，其特征在于：所述连接件A(4)为圆钢条。5.如权利要求1所述的混凝土梁加固结构，其特征在于：所述连接件B(5)和连接件D(9)均为螺杆。6.如权利要求5所述的混凝土梁加固结构，其特征在于：所述螺杆的中部设有两个半圆形段。7.如权利要求1所述的混凝土梁加固结构，其特征在于：所述连接件C(8)为钢丝。8.如权利要求1所述的混凝土梁加固结构，其特征在于：所述减振组件(11)为弧形钢板，且弧形钢板的外圆面抵靠在横梁(6)的底面上。9.一种混凝土梁加固结构的施工方法，其特征在于：包括以下主要施工步骤：(1)钻孔：在横梁(6)的中部钻通孔A，通孔A位于纵筋B(7)的上侧，在竖梁(1)上钻通孔B和通孔C，通孔B位于横梁(6)的上方，通孔C位于通孔B的上方；(2)安装连接件B和连接件D：将连接件D(9)穿插到通孔A内，将两根连接件B(5)分别穿插到通孔B和通孔C内；(3)固定连接件B和连接件D：向通孔A、通孔B和通孔C内灌注混凝土，通过混凝土使连接件B(5)和连接件D(9)固定；(4)安装弧形钢板：通过吊机吊起弧形钢板，通过钢丝将弧形钢板与连接件D(9)连接在一起，并收紧钢丝使弧形钢板的外圆面抵靠在横梁(6)的底面上，通过圆钢条将弧形钢板与通孔B和通孔C内的连接件B(5)连接在一起。10.如权利要求9所述的混凝土梁加固结构的施工方法，其特征在于：所述步骤(2)中，连接件D(9)上的两半圆形段分别卡入其下侧的两根纵筋B(7)上；通孔B内的连接件B(5)上的两半圆形段分别卡入靠近横梁(6)的两根纵筋A(2)上，且连接件B(5)与其下侧的箍筋A(3)相切；通孔C内的连接件B(5)上的两半圆形段分别卡入远离横梁(6)的两根纵筋A(2)上，且连接件B(5)与其下侧的箍筋A(3)相切。2CN110905229A说明书1/3页一种混凝土梁加固结构及其施工方法技术领域[0001]本发明涉及一种混凝土梁加固结构及其施工方法，属于建筑梁柱连接技术领域。背景技术[0002]随着建筑技术的不断发展，建筑物对空间的要求越来越高，在工程中，建筑结构经常由于使用功能改变、结构性能退化、自然灾害或人为因素等的影响需要对其进行加固。目前对于钢筋混凝土梁的加固方法有增大梁截面、粘贴纤维增强塑料加固、置换混凝土加固等，以上方法的加固效果不明显，横梁在受迫振动或承受重载荷时会出现明显变形，甚至突然崩断的情况。发明内容[0003]为
