一种用于建筑施工的支撑维护结构.pdf

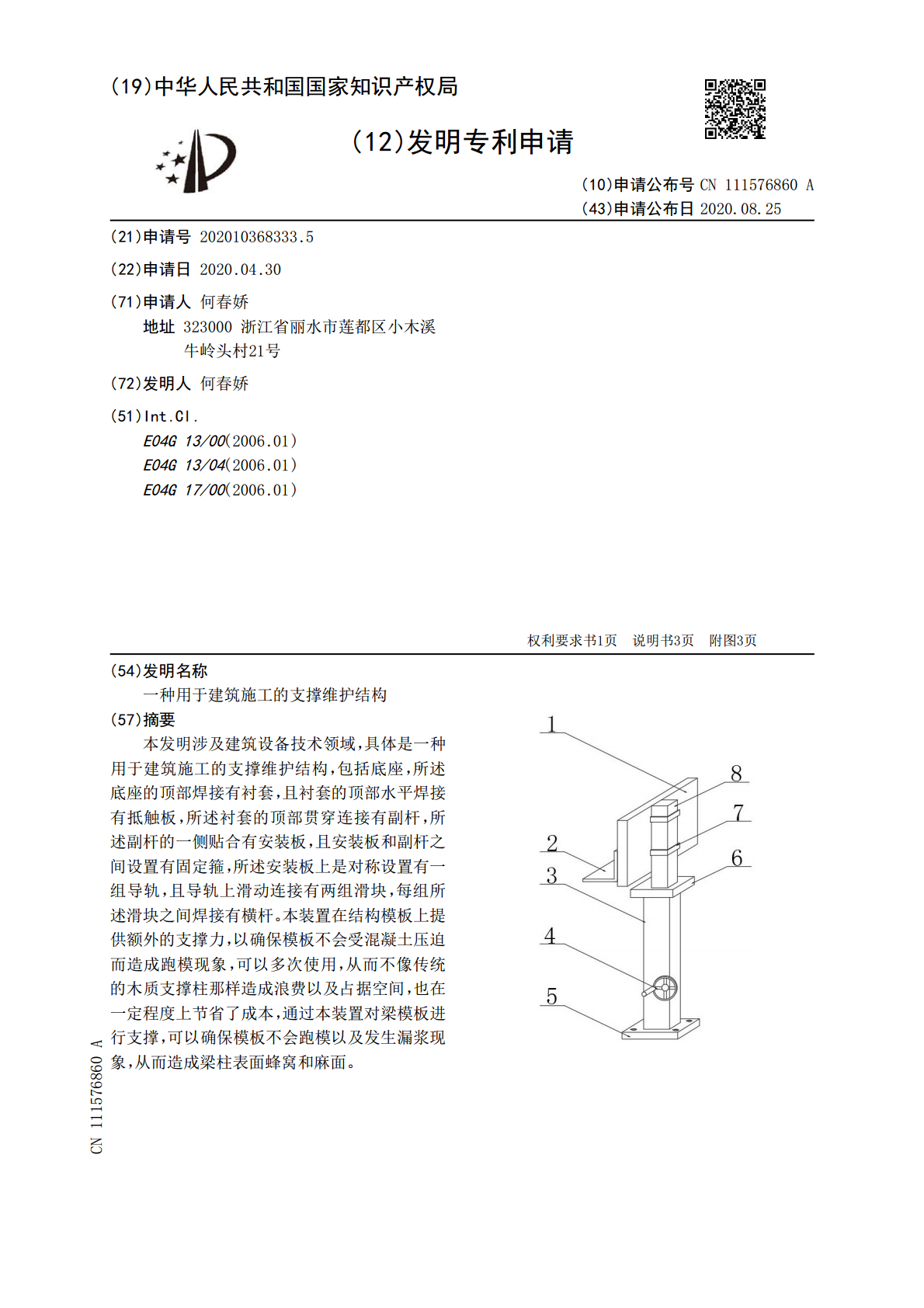

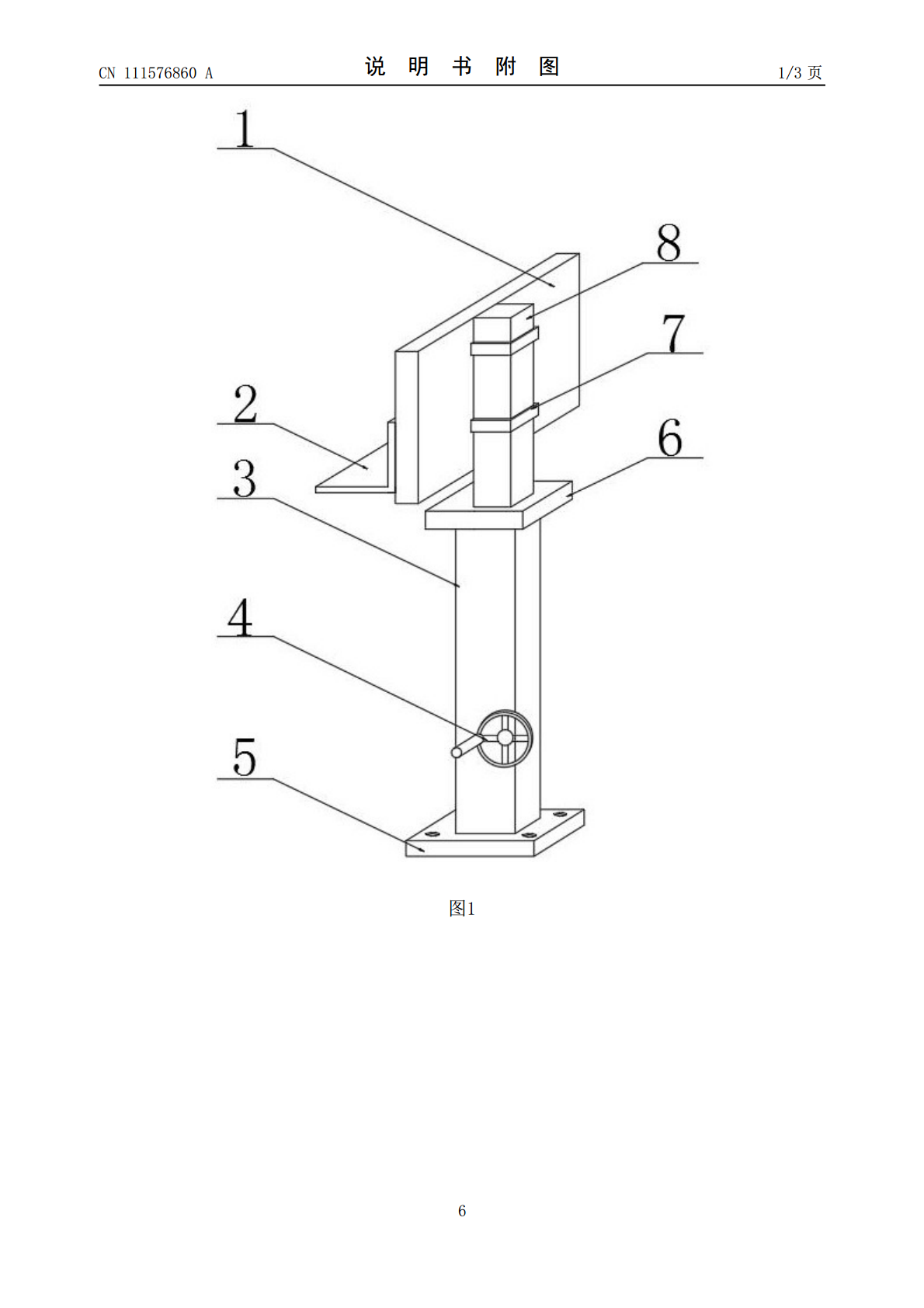

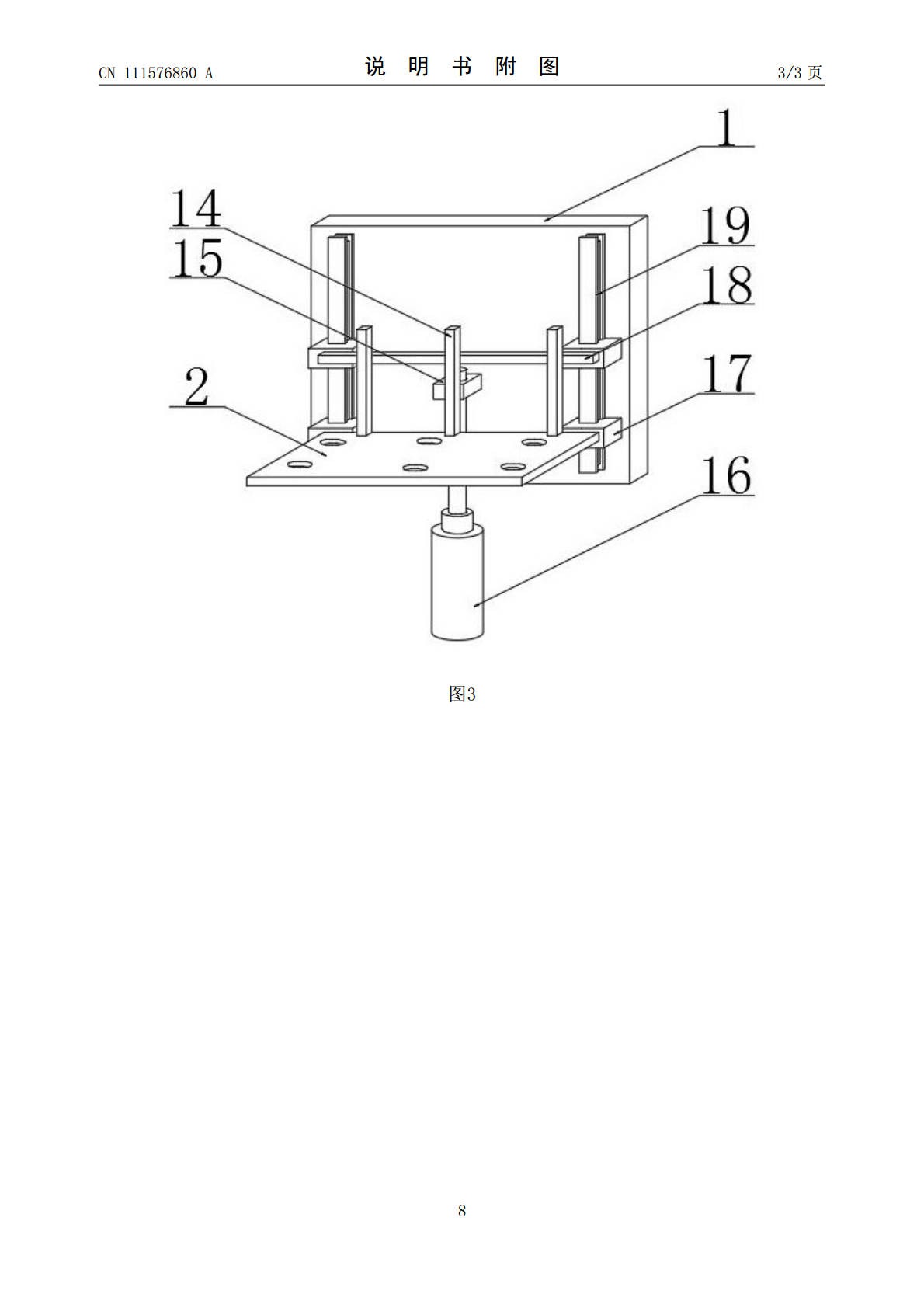

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111576860A(43)申请公布日2020.08.25(21)申请号202010368333.5(22)申请日2020.04.30(71)申请人何春娇地址323000浙江省丽水市莲都区小木溪牛岭头村21号(72)发明人何春娇(51)Int.Cl.E04G13/00(2006.01)E04G13/04(2006.01)E04G17/00(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种用于建筑施工的支撑维护结构(57)摘要本发明涉及建筑设备技术领域，具体是一种用于建筑施工的支撑维护结构，包括底座，所述底座的顶部焊接有衬套，且衬套的顶部水平焊接有抵触板，所述衬套的顶部贯穿连接有副杆，所述副杆的一侧贴合有安装板，且安装板和副杆之间设置有固定箍，所述安装板上是对称设置有一组导轨，且导轨上滑动连接有两组滑块，每组所述滑块之间焊接有横杆。本装置在结构模板上提供额外的支撑力，以确保模板不会受混凝土压迫而造成跑模现象，可以多次使用，从而不像传统的木质支撑柱那样造成浪费以及占据空间，也在一定程度上节省了成本，通过本装置对梁模板进行支撑，可以确保模板不会跑模以及发生漏浆现象，从而造成梁柱表面蜂窝和麻面。CN111576860ACN111576860A权利要求书1/1页1.一种用于建筑施工的支撑维护结构，包括底座（5），其特征在于：所述底座（5）的顶部焊接有衬套（3），且衬套（3）的顶部水平焊接有抵触板（6），所述衬套（3）的顶部贯穿连接有副杆（8），所述副杆（8）的一侧贴合有安装板（1），且安装板（1）和副杆（8）之间设置有固定箍（7），所述安装板（1）上是对称设置有一组导轨（19），且导轨（19）上滑动连接有两组滑块（17），每组所述滑块（17）之间焊接有横杆（18），且横杆（18）上等距焊接有三个竖杆（14）。2.根据权利要求1所述的一种用于建筑施工的支撑维护结构，其特征在于，所述竖杆（14）的下端水平焊接有托板（2），且托板（2）上开设有模板孔，所述托板（2）的后端亦焊接在其中一组滑块（17）上。3.根据权利要求1所述的一种用于建筑施工的支撑维护结构，其特征在于，其中一个所述竖杆（14）的后端焊接有连接块（15），且连接块（15）的底端活动连接有气缸（16），且气缸（16）固定在安装板（1）的底端。4.根据权利要求1所述的一种用于建筑施工的支撑维护结构，其特征在于，所述衬套（3）的内部中心处设置有蜗轮（11），且蜗轮（11）的一侧啮合有蜗杆（13），所述蜗杆（13）的前端贯穿衬套（3）外壁并且连接有手轮（4）。5.根据权利要求4所述的一种用于建筑施工的支撑维护结构，其特征在于，所述蜗轮（11）的中心处贯穿设置有螺杆（9），且螺杆（9）的末端通过轴承座活动固定在衬套（3）的底部，所述副杆（8）螺纹连接在螺杆（9）上，所述螺杆（9）的长度是副杆（8）的长度的一半。6.根据权利要求1所述的一种用于建筑施工的支撑维护结构，其特征在于，所述衬套（3）的内壁设置有限位杆（10），且副杆（8）位于衬套（3）内部的一段外壁上设有限位板（12），且限位板（12）套接在限位杆（10）上。7.根据权利要求5所述的一种用于建筑施工的支撑维护结构，其特征在于，所述副杆（8）的长度是衬套（3）长度的一半，且衬套（3）底部的底座（5）上开设有固定孔。2CN111576860A说明书1/3页一种用于建筑施工的支撑维护结构技术领域[0001]本发明涉及建筑设备技术领域，具体是一种用于建筑施工的支撑维护结构。背景技术[0002]在建筑行业中，建筑的整体结构大多为混凝土结构，而混凝土结构在进行浇筑之前，需要进行钢筋绑扎以及定做模板，模板的作用是确定混凝土结构主体的形状，以及为后面的浇筑提供防护支撑，混凝土结构浇筑后是否合格，模板起到决定性作用，若模板不合格，很容易发生跑模现象，既混凝土浇筑是由于其重量大于模板的牢固度，从而将模板撑开造成混凝土流出，而且模板的精确性也决定了混凝土建筑的形状是否符合规范。[0003]现阶段的模板大多有钢模板和木模板两种，但是无论是哪种模板，期待使用的过程中，由于建筑物的形状结构不同，而导致有些模板的使用性不当起到的作用比较低，特别是在一些横梁主梁的建筑结构中模板的牢固度是关乎建筑物生命的。因此，本领域技术人员提供了一种用于建筑施工的支撑维护结构，以解决上述背景技术中提出的问题。发明内容[0004]本发明的目的在于提供一种用于建筑施工的支撑维护结构，以解决上述背景技术中提出的问题。[0005]为实现上述目的，本发明提供如下技术方案：一种用于建筑施工的支撑维护结构，包括底座，所述底座的顶部焊接有衬套，且衬套的顶部水平焊接有抵触板，所述衬套的顶部贯穿连接
