一种稳定性高的折叠爬梯椅.pdf

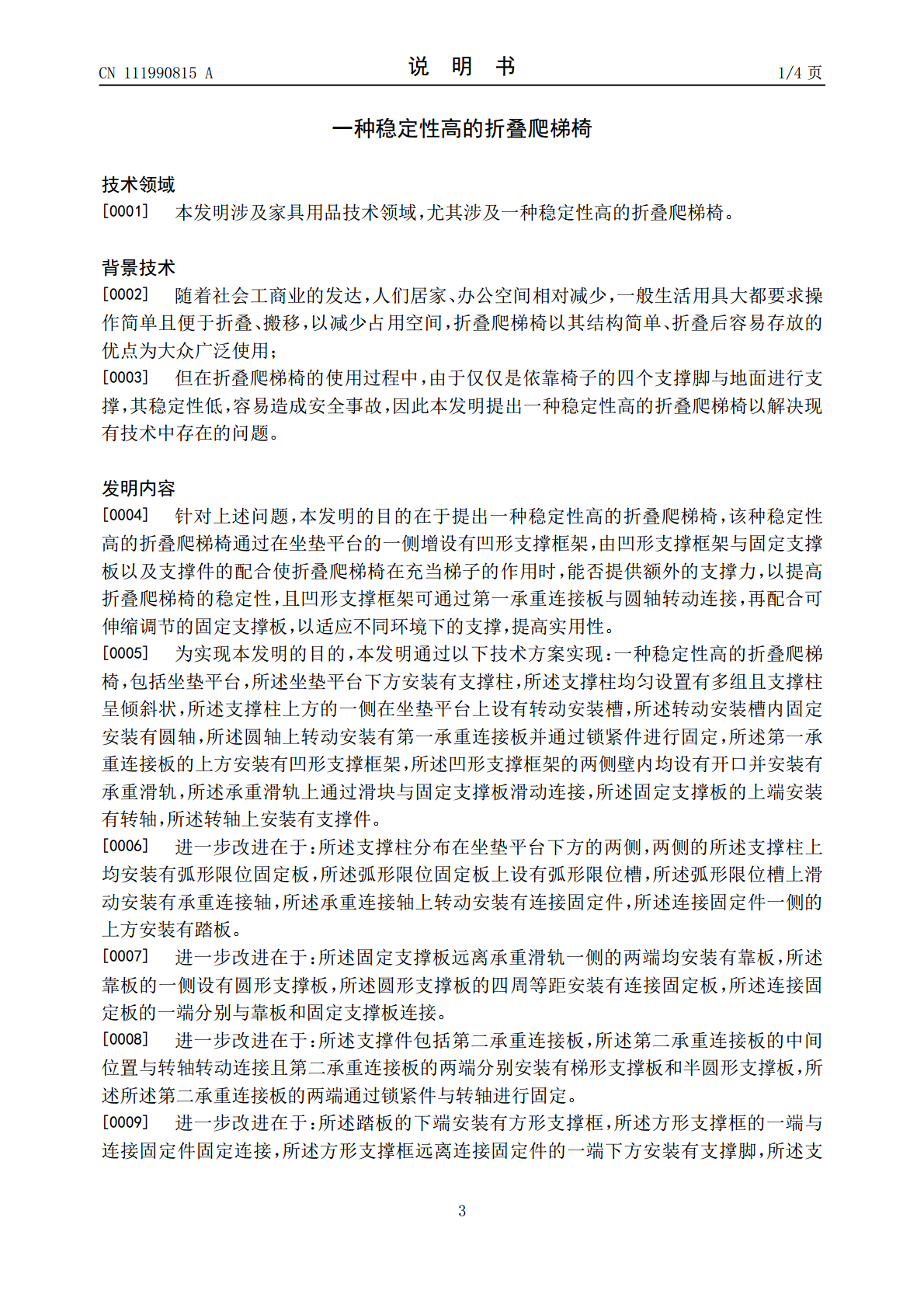

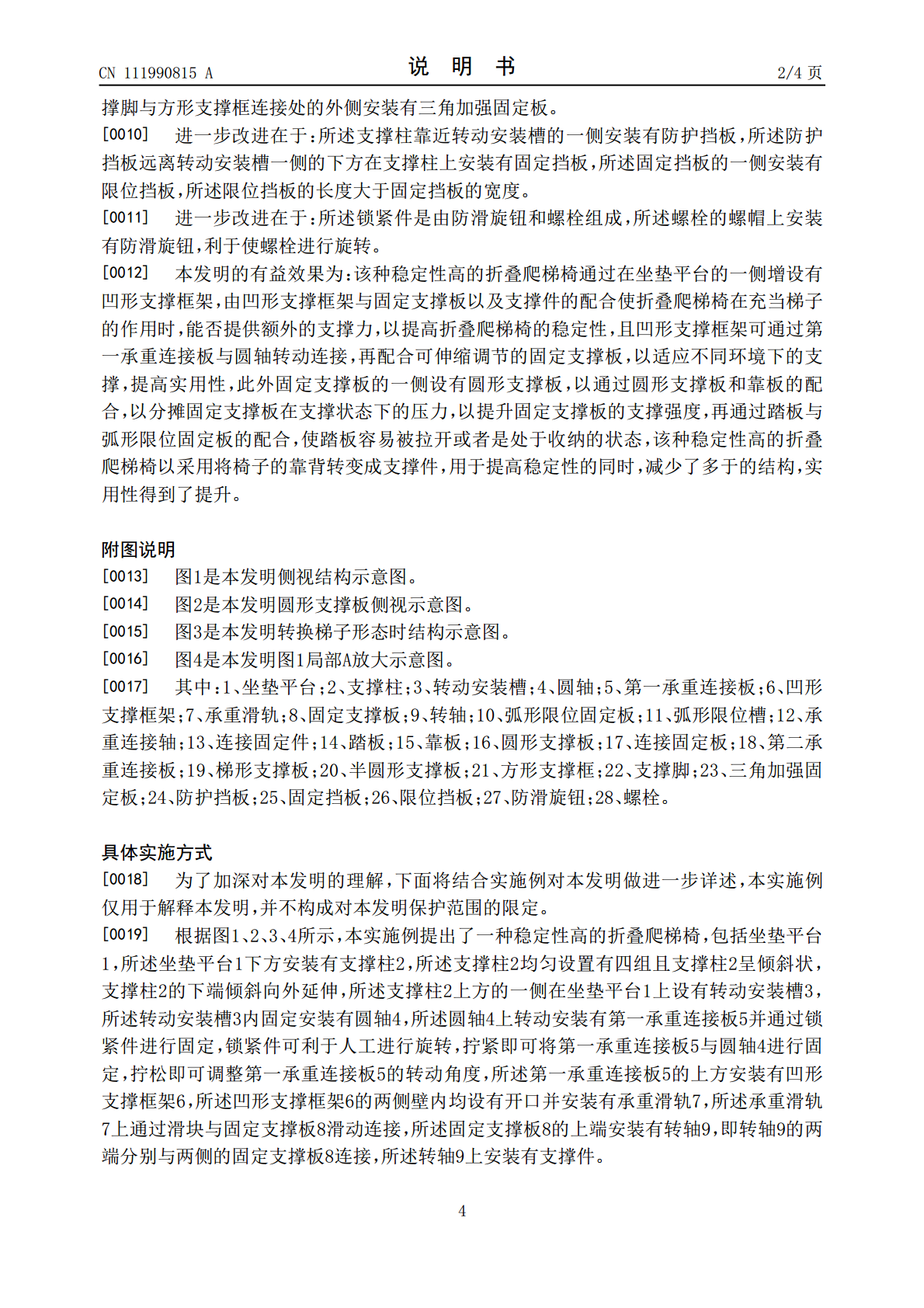

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111990815A(43)申请公布日2020.11.27(21)申请号202010715895.2(22)申请日2020.07.23(71)申请人金鹏智能家居有限公司地址239000安徽省滁州市腰铺镇政府办公楼(72)发明人何江(74)专利代理机构北京权智天下知识产权代理事务所(普通合伙)11638代理人王新爱(51)Int.Cl.A47C12/02(2006.01)A47C7/00(2006.01)A47C7/46(2006.01)权利要求书1页说明书4页附图4页(54)发明名称一种稳定性高的折叠爬梯椅(57)摘要本发明公开一种稳定性高的折叠爬梯椅,包括坐垫平台，所述坐垫平台下方安装有支撑柱，所述支撑柱均匀设置有多组且支撑柱呈倾斜状，所述支撑柱上方的一侧在坐垫平台上设有转动安装槽，所述转动安装槽内固定安装有圆轴，所述圆轴上转动安装有第一承重连接板并通过锁紧件进行固定，所述第一承重连接板的上方安装有凹形支撑框架，该种稳定性高的折叠爬梯椅通过在坐垫平台的一侧增设有凹形支撑框架，由凹形支撑框架与固定支撑板以及支撑件的配合使折叠爬梯椅在充当梯子的作用时，能否提供额外的支撑力，以提高折叠爬梯椅的稳定性，且凹形支撑框架可通过第一承重连接板与圆轴转动连接，再配合可伸缩调节的固定支撑板，以适应不同环境下的支撑。CN111990815ACN111990815A权利要求书1/1页1.一种稳定性高的折叠爬梯椅，包括坐垫平台(1)，其特征在于：所述坐垫平台(1)下方安装有支撑柱(2)，所述支撑柱(2)均匀设置有多组且支撑柱(2)呈倾斜状，所述支撑柱(2)上方的一侧在坐垫平台(1)上设有转动安装槽(3)，所述转动安装槽(3)内固定安装有圆轴(4)，所述圆轴(4)上转动安装有第一承重连接板(5)并通过锁紧件进行固定，所述第一承重连接板(5)的上方安装有凹形支撑框架(6)，所述凹形支撑框架(6)的两侧壁内均设有开口并安装有承重滑轨(7)，所述承重滑轨(7)上通过滑块与固定支撑板(8)滑动连接，所述固定支撑板(8)的上端安装有转轴(9)，所述转轴(9)上安装有支撑件。2.根据权利要求1所述的一种稳定性高的折叠爬梯椅，其特征在于：所述支撑柱(2)分布在坐垫平台(1)下方的两侧，两侧的所述支撑柱(2)上均安装有弧形限位固定板(10)，所述弧形限位固定板(10)上设有弧形限位槽(11)，所述弧形限位槽(11)上滑动安装有承重连接轴(12)，所述承重连接轴(12)上转动安装有连接固定件(13)，所述连接固定件(13)一侧的上方安装有踏板(14)。3.根据权利要求1所述的一种稳定性高的折叠爬梯椅，其特征在于：所述固定支撑板(8)远离承重滑轨(7)一侧的两端均安装有靠板(15)，所述靠板(15)的一侧设有圆形支撑板(16)，所述圆形支撑板(16)的四周等距安装有连接固定板(17)，所述连接固定板(17)的一端分别与靠板(15)和固定支撑板(8)连接。4.根据权利要求1所述的一种稳定性高的折叠爬梯椅，其特征在于：所述支撑件包括第二承重连接板(18)，所述第二承重连接板(18)的中间位置与转轴(9)转动连接且第二承重连接板(18)的两端分别安装有梯形支撑板(19)和半圆形支撑板(20)，所述所述第二承重连接板(18)的两端通过锁紧件与转轴(9)进行固定。5.根据权利要求2所述的一种稳定性高的折叠爬梯椅，其特征在于：所述踏板(14)的下端安装有方形支撑框(21)，所述方形支撑框(21)的一端与连接固定件(13)固定连接，所述方形支撑框(21)远离连接固定件(13)的一端下方安装有支撑脚(22)，所述支撑脚(22)与方形支撑框(21)连接处的外侧安装有三角加强固定板(23)。6.根据权利要求1所述的一种稳定性高的折叠爬梯椅，其特征在于：所述支撑柱(2)靠近转动安装槽(3)的一侧安装有防护挡板(24)，所述防护挡板(24)远离转动安装槽(3)一侧的下方在支撑柱(2)上安装有固定挡板(25)，所述固定挡板(25)的一侧安装有限位挡板(26)，所述限位挡板(26)的长度大于固定挡板(25)的宽度。7.根据权利要求4所述的一种稳定性高的折叠爬梯椅，其特征在于：所述锁紧件是由防滑旋钮(27)和螺栓(28)组成，所述螺栓(28)的螺帽上安装有防滑旋钮(27)，利于使螺栓(28)进行旋转。2CN111990815A说明书1/4页一种稳定性高的折叠爬梯椅技术领域[0001]本发明涉及家具用品技术领域，尤其涉及一种稳定性高的折叠爬梯椅。背景技术[0002]随着社会工商业的发达，人们居家、办公空间相对减少，一般生活用具大都要求操作简单且便于折叠、搬移，以减少占用空间，折叠爬梯椅以其结构简单、折叠后容易存放的优点为大众
