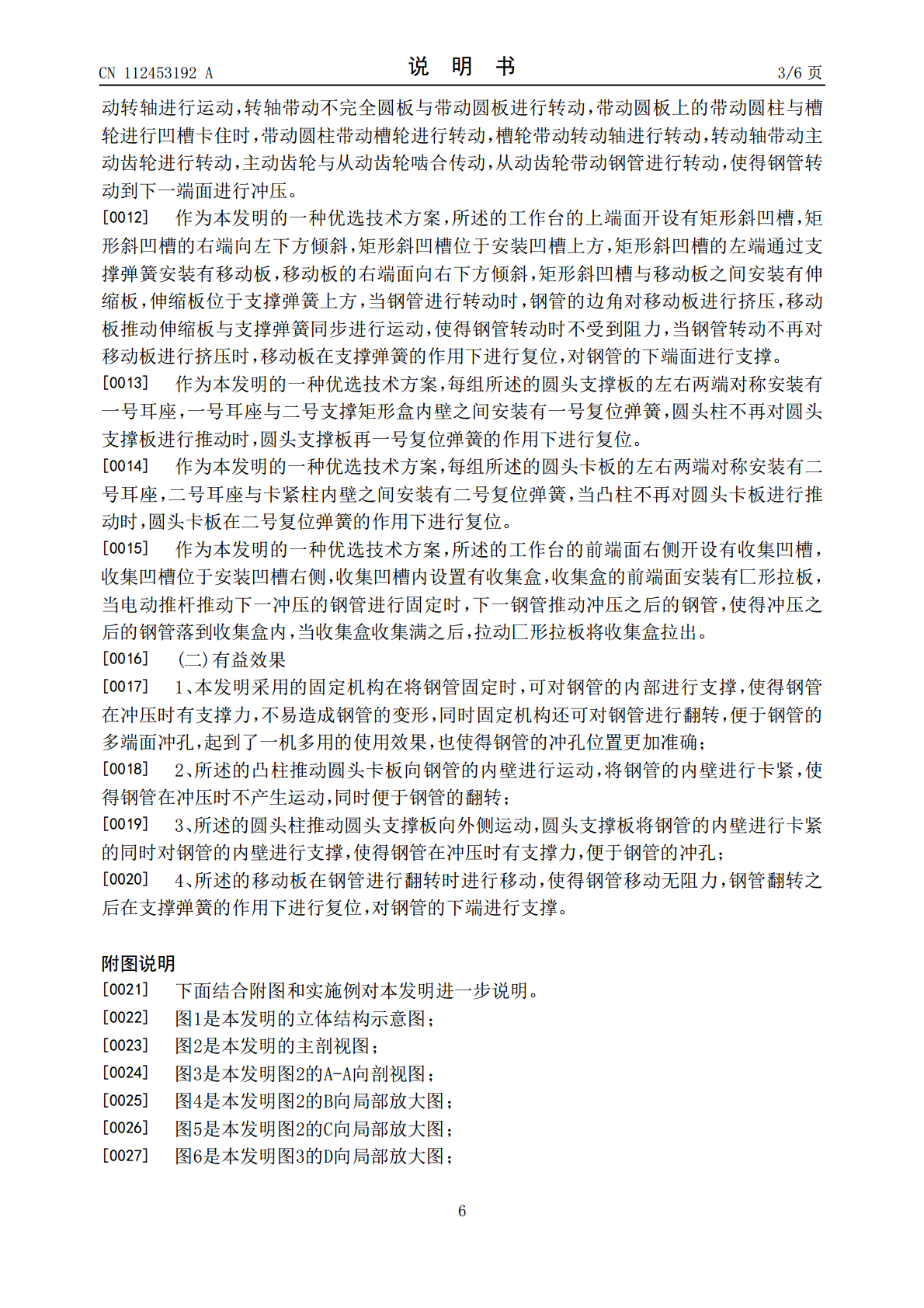

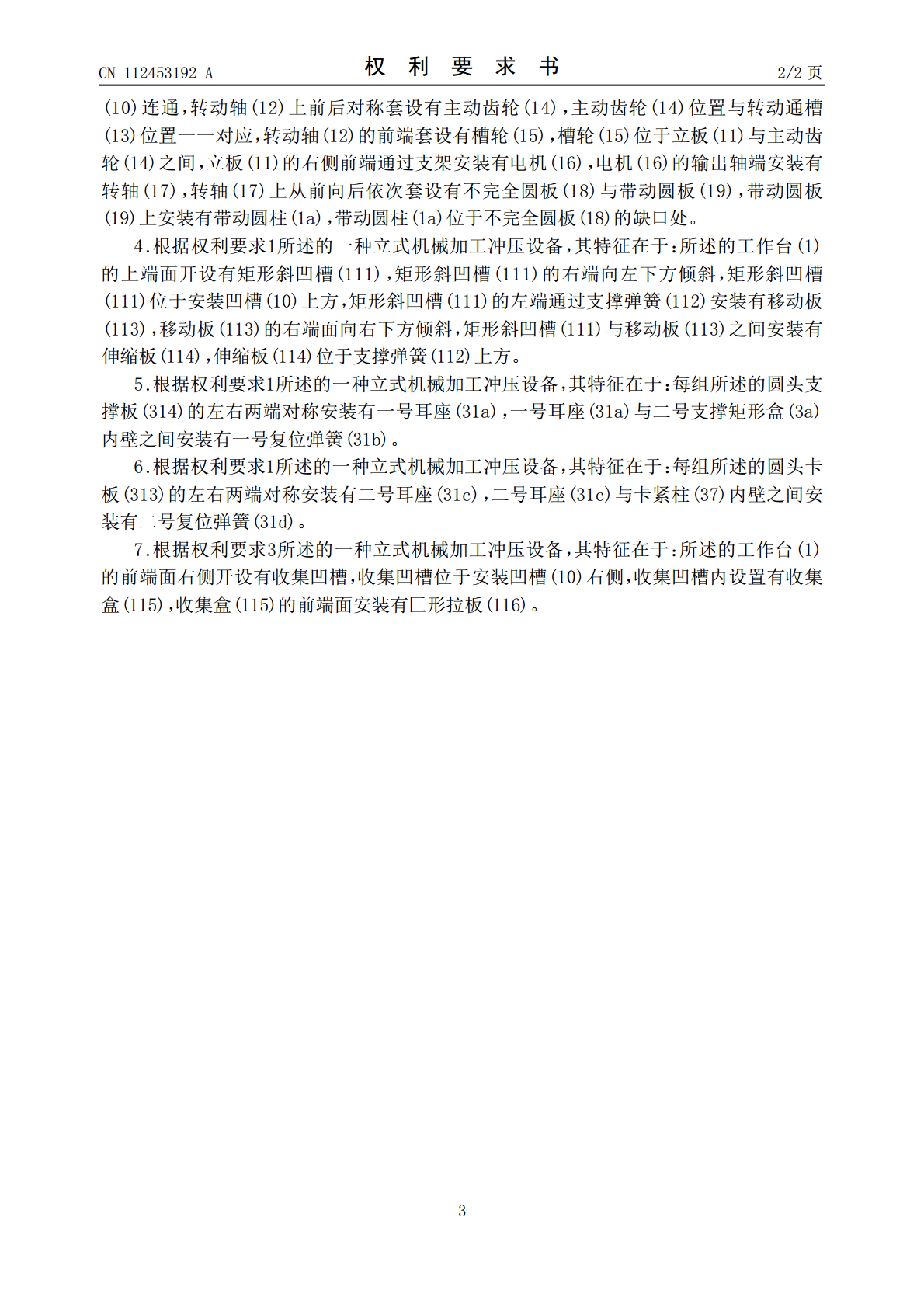

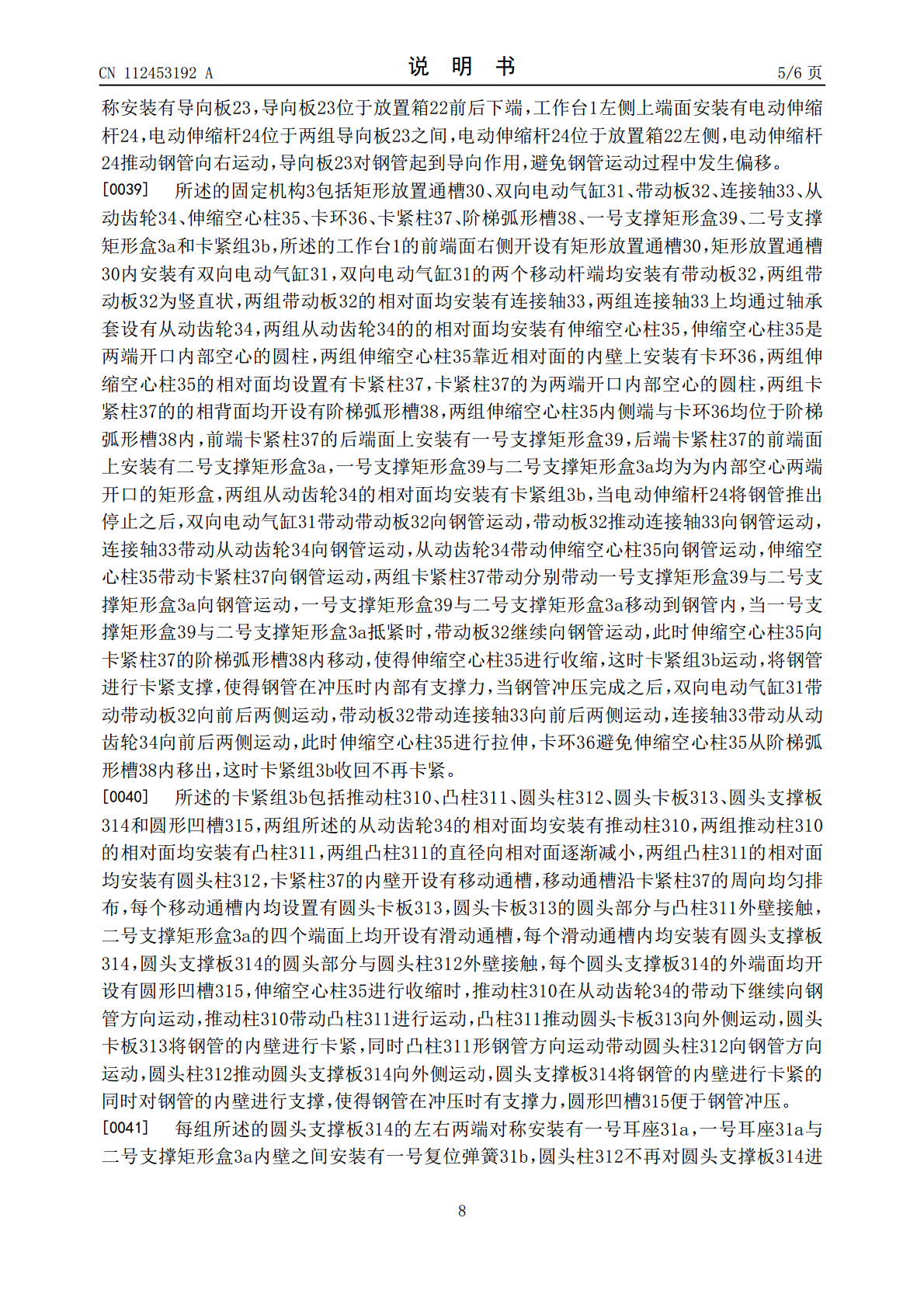

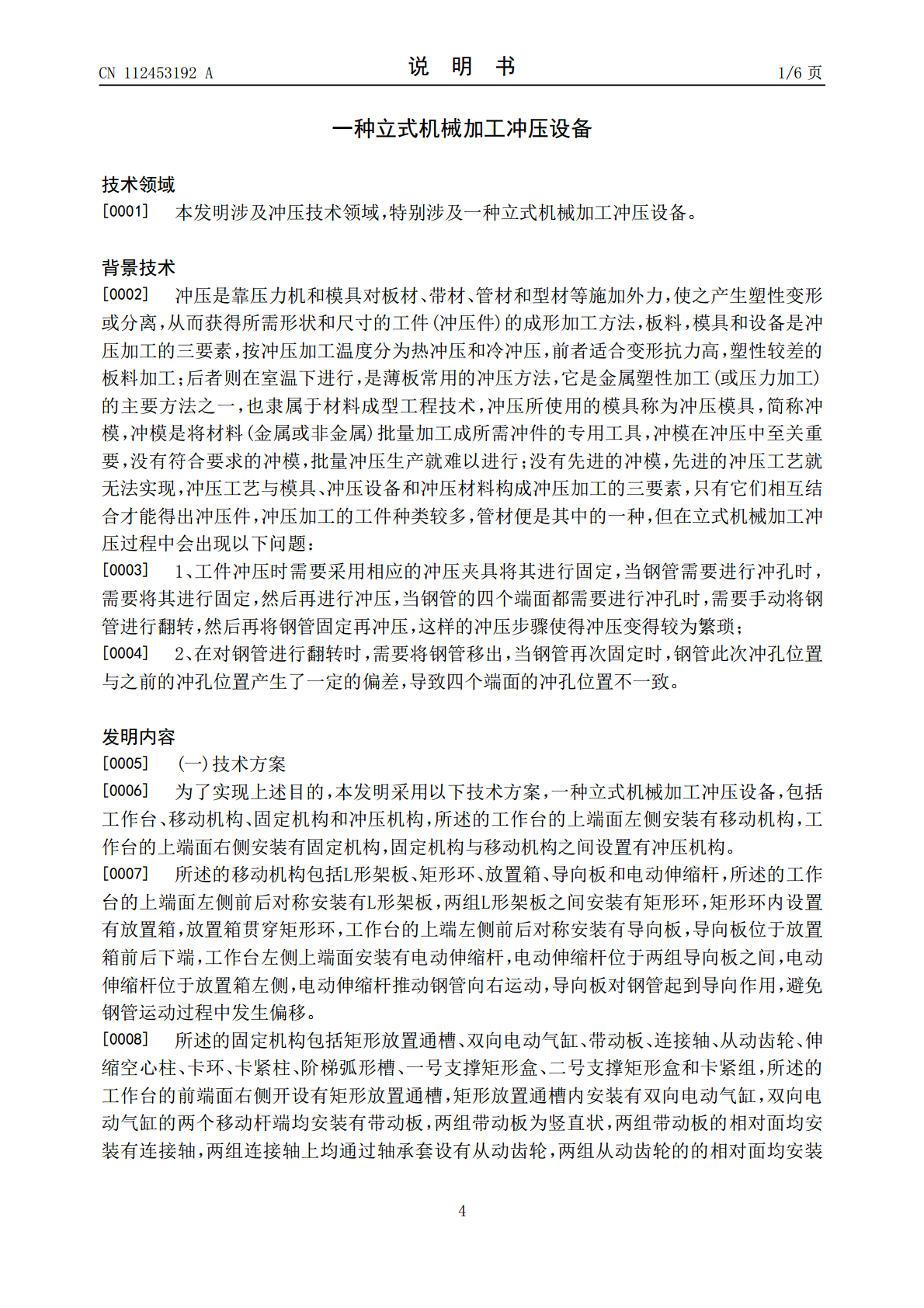

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112453192A(43)申请公布日2021.03.09(21)申请号202011202859.2B21D43/16(2006.01)(22)申请日2020.11.02B21D43/02(2006.01)B21D43/20(2006.01)(71)申请人盐城市科瑞达科技咨询服务有限公B21D45/04(2006.01)司地址224000江苏省盐城市盐都区潘黄街道宝才工业园区中联路1号1幢2层(E)(72)发明人张键王斌周临震侍正存(74)专利代理机构合肥集知匠心知识产权代理事务所(普通合伙)34173代理人王丽丽(51)Int.Cl.B21D28/34(2006.01)B21D28/28(2006.01)B21D43/00(2006.01)B21D43/14(2006.01)权利要求书2页说明书6页附图7页(54)发明名称一种立式机械加工冲压设备(57)摘要本发明涉及一种立式机械加工冲压设备，包括工作台、移动机构、固定机构和冲压机构，所述的工作台的上端面左侧安装有移动机构，工作台的上端面右侧安装有固定机构，固定机构与移动机构之间设置有冲压机构，本发明采用的固定机构在将钢管固定时，可对钢管的内部进行支撑，使得钢管在冲压时有支撑力，不易造成钢管的变形，同时固定机构还可对钢管进行翻转，便于钢管的多端面冲孔，起到了一机多用的使用效果，也使得钢管的冲孔位置更加准确，移动板在钢管进行翻转时进行移动，使得钢管移动无阻力，钢管翻转之后在支撑弹簧的作用下进行复位，对钢管的下端进行支撑。CN112453192ACN112453192A权利要求书1/2页1.一种立式机械加工冲压设备，包括工作台(1)、移动机构(2)、固定机构(3)和冲压机构(4)，其特征在于：所述的工作台(1)的上端面左侧安装有移动机构(2)，工作台(1)的上端面右侧安装有固定机构(3)，固定机构(3)与移动机构(2)之间设置有冲压机构(4)；所述的移动机构(2)包括L形架板(20)、矩形环(21)、放置箱(22)、导向板(23)和电动伸缩杆(24)，所述的工作台(1)的上端面左侧前后对称安装有L形架板(20)，两组L形架板(20)之间安装有矩形环(21)，矩形环(21)内设置有放置箱(22)，放置箱(22)贯穿矩形环(21)，工作台(1)的上端左侧前后对称安装有导向板(23)，导向板(23)位于放置箱(22)前后下端，工作台(1)左侧上端面安装有电动伸缩杆(24)，电动伸缩杆(24)位于两组导向板(23)之间，电动伸缩杆(24)位于放置箱(22)左侧；所述的固定机构(3)包括矩形放置通槽(30)、双向电动气缸(31)、带动板(32)、连接轴(33)、从动齿轮(34)、伸缩空心柱(35)、卡环(36)、卡紧柱(37)、阶梯弧形槽(38)、一号支撑矩形盒(39)、二号支撑矩形盒(3a)和卡紧组(3b)，所述的工作台(1)的前端面右侧开设有矩形放置通槽(30)，矩形放置通槽(30)内安装有双向电动气缸(31)，双向电动气缸(31)的两个移动杆端均安装有带动板(32)，两组带动板(32)为竖直状，两组带动板(32)的相对面均安装有连接轴(33)，两组连接轴(33)上均通过轴承套设有从动齿轮(34)，两组从动齿轮(34)的的相对面均安装有伸缩空心柱(35)，伸缩空心柱(35)是两端开口内部空心的圆柱，两组伸缩空心柱(35)靠近相对面的内壁上安装有卡环(36)，两组伸缩空心柱(35)的相对面均设置有卡紧柱(37)，卡紧柱(37)的为两端开口内部空心的圆柱，两组卡紧柱(37)的的相背面均开设有阶梯弧形槽(38)，两组伸缩空心柱(35)内侧端与卡环(36)均位于阶梯弧形槽(38)内，前端卡紧柱(37)的后端面上安装有一号支撑矩形盒(39)，后端卡紧柱(37)的前端面上安装有二号支撑矩形盒(3a)，一号支撑矩形盒(39)与二号支撑矩形盒(3a)均为为内部空心两端开口的矩形盒，两组从动齿轮(34)的相对面均安装有卡紧组(3b)；所述的卡紧组(3b)包括推动柱(310)、凸柱(311)、圆头柱(312)、圆头卡板(313)、圆头支撑板(314)和圆形凹槽(315)，两组所述的从动齿轮(34)的相对面均安装有推动柱(310)，两组推动柱(310)的相对面均安装有凸柱(311)，两组凸柱(311)的直径向相对面逐渐减小，两组凸柱(311)的相对面均安装有圆头柱(312)，卡紧柱(37)的内壁开设有移动通槽，移动通槽沿卡紧柱(37)的周向均匀排布，每个移动通槽内均设置有圆头卡板(313)，圆头卡板(313)的圆头部分与凸柱(311)外壁接触，二号支撑矩形盒(3a)的四个端面上均开设有滑动通槽，每个滑动通槽内均安装有圆头支撑板(3
