一种电缆管生产用内支撑模芯.pdf

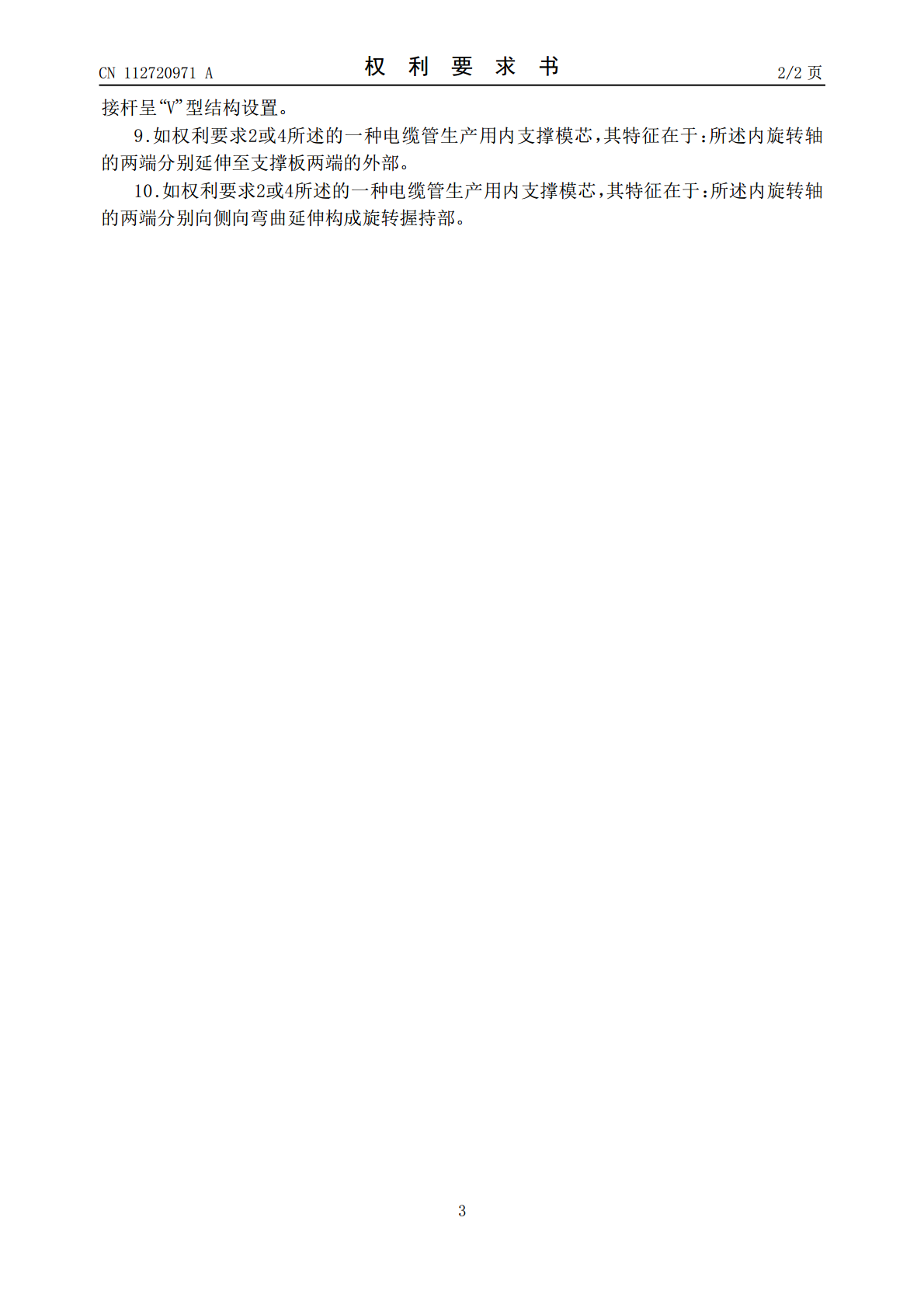

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN112720971A(43)申请公布日2021.04.30(21)申请号202011623706.5(22)申请日2020.12.31(71)申请人萍乡市庆通新型建材有限公司地址337000江西省萍乡市湘东区湘东镇甘泉村中洞组26号(72)发明人吴数华谢朝东(74)专利代理机构北京久维律师事务所11582代理人陈强(51)Int.Cl.B29C39/26(2006.01)B29C39/10(2006.01)B29L23/00(2006.01)权利要求书2页说明书5页附图4页(54)发明名称一种电缆管生产用内支撑模芯(57)摘要本发明涉及一种电缆管生产用内支撑模芯，旨在解决浇筑预制管道时因套管承受压力差易发生变形与破裂的技术问题，包括截面为弧形的支撑板、位于两个支撑板之间并对两个支撑板进行支撑且可促使两个支撑板向轴线同步收缩或展开的支撑机构，所述支撑板沿套管的轴线延长，所述支撑板的外表面与套管的内壁面曲率相同或小于套管内壁面的曲率；当电缆管浇筑成型时支撑机构扩张并促使支撑板外张支撑套管内壁，浇筑成型后其支撑机构收缩促使支撑板收缩并与套管内壁分离，通过支撑机构支撑支撑板，迫使支撑板外侧壁抵在套管的内侧壁上从而给套管提供支撑力，防止其因承受不住泥浆压力而变形、破裂。CN112720971ACN112720971A权利要求书1/2页1.一种电缆管生产用内支撑模芯，其插于套管内并对其进行支撑；其特征在于：包括至少两个截面为弧形的支撑板、位于两个支撑板之间并对两个支撑板进行支撑且可促使两个支撑板向轴线同步收缩或展开的支撑机构，所述支撑板沿套管的轴线延长，所述支撑板的外表面与套管的内壁面曲率相同或小于套管内壁面的曲率；多个所述支撑板同步收缩或展开时的轴线始终重合于同一共线轴线上，当电缆管浇筑成型时支撑机构扩张并促使支撑板外张支撑套管内壁，浇筑成型后其支撑机构收缩促使支撑板收缩并与套管内壁分离。2.如权利要求1所述的一种电缆管生产用内支撑模芯，其特征在于：所述支撑机构包括一长度不小于所述支撑板长度的内旋转轴，内旋转轴上设有至少一组驱动组件，所述驱动组件包括两个间隔螺纹连接在内旋转轴上的至少两个旋转套筒，两个旋转套筒与内旋转轴螺纹连接的旋向不同，且当内旋转轴旋转时同一组件内的两个旋转套筒在内旋转轴上同步相向或反向运动；所述旋转套筒的轴向侧壁通过连接杆与所述支撑板连接，所述连接杆的两端分别设有铰接孔，所述连接杆通过所述铰接孔与支撑板内壁、旋转套筒内壁铰接；且当同一组内的两个旋转套筒在内旋转轴上同步相向或反向运动时，其旋转套筒可促使连接杆带动支撑板外张或收缩。3.如权利要求2所述的一种电缆管生产用内支撑模芯，其特征在于：所述驱动组件为多组并间隔设置。4.如权利要求1所述的一种电缆管生产用内支撑模芯，其特征在于：所述支撑机构包括一长度不小于所述支撑板长度的内旋转轴，所述内旋转轴左右两部分上分别设有反向的螺纹，还包括至少两个旋转套筒，多个所述旋转套筒螺纹连接在内旋转轴左右两部分的螺纹上，且当内旋转轴旋转时位于内旋转轴左右两部分上的旋转套筒在内旋转轴上同步相向或反向运动；所述旋转套筒的轴向侧壁通过连接杆与所述支撑板连接，所述连接杆的两端分别设有铰接孔，所述连接杆通过所述铰接孔与支撑板内壁、旋转套筒内壁铰接；位于内旋转轴左半部分旋转轴上的连接杆向中部倾斜，位于内旋转轴右半部分旋转轴上的连接杆亦向中部倾斜，在内旋转轴上同步相向或反向运动时，其旋转套筒可促使连接杆带动支撑板外张或收缩。5.如权利要求2或4所述的一种电缆管生产用内支撑模芯，其特征在于：所述旋转套筒沿其侧壁上设有若干个连接孔，一个所述支撑板对应两个所述连接孔，所述连接孔内设有第一连接轴，所述连接杆一端通过铰接孔铰接于所述第一连接轴上并位于所述连接孔内，另一端铰接于所述支撑板上，位于同一个支撑板上的连接杆为两根且对称分布于同一个所述支撑板两侧。6.如权利要求1所述的一种电缆管生产用内支撑模芯，其特征在于：所述支撑板上开设有若干个孔，若干个孔沿支撑板的长度方向间隔设置，所述孔为圆孔、椭圆形孔、矩形孔、腰形孔中的其中一种形状或至少两种形状的组合。7.如权利要求2或4所述的一种电缆管生产用内支撑模芯，其特征在于：所述支撑板关于内旋转轴对称设置，所述共线轴线为内旋转轴的轴线。8.如权利要求2或4所述的一种电缆管生产用内支撑模芯，其特征在于：同一所述支撑板通过两个连接杆与同一旋转套筒圆周侧壁连接，且同一旋转套筒与同一支撑板连接的连2CN112720971A权利要求书2/2页接杆呈“V”型结构设置。9.如权利要求2或4所述的一种电缆管生产用内支撑模芯，其特征在于：所述内旋转轴的两端分别延伸至支撑板两端的外部。10.如权利要求2或4所述
