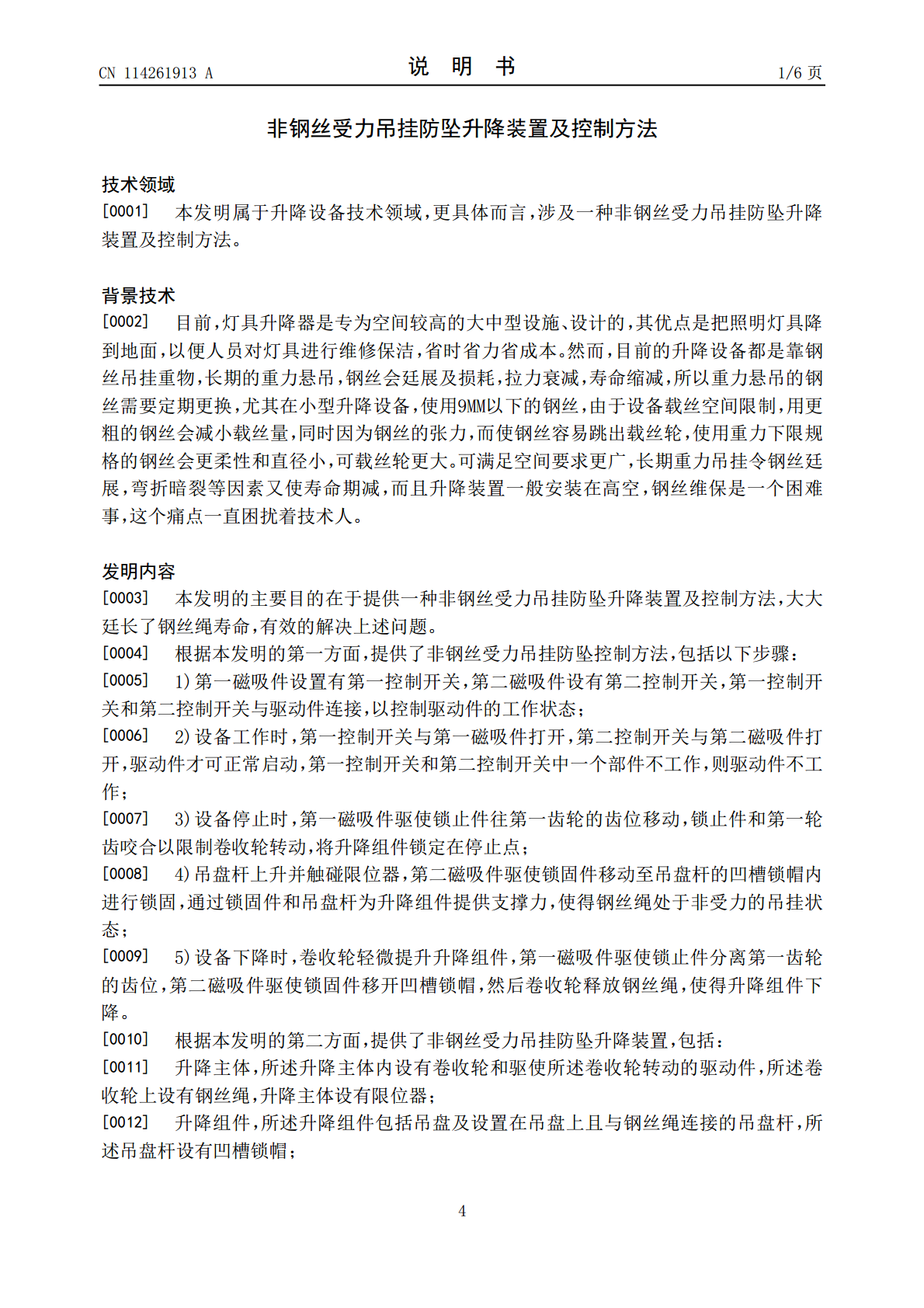

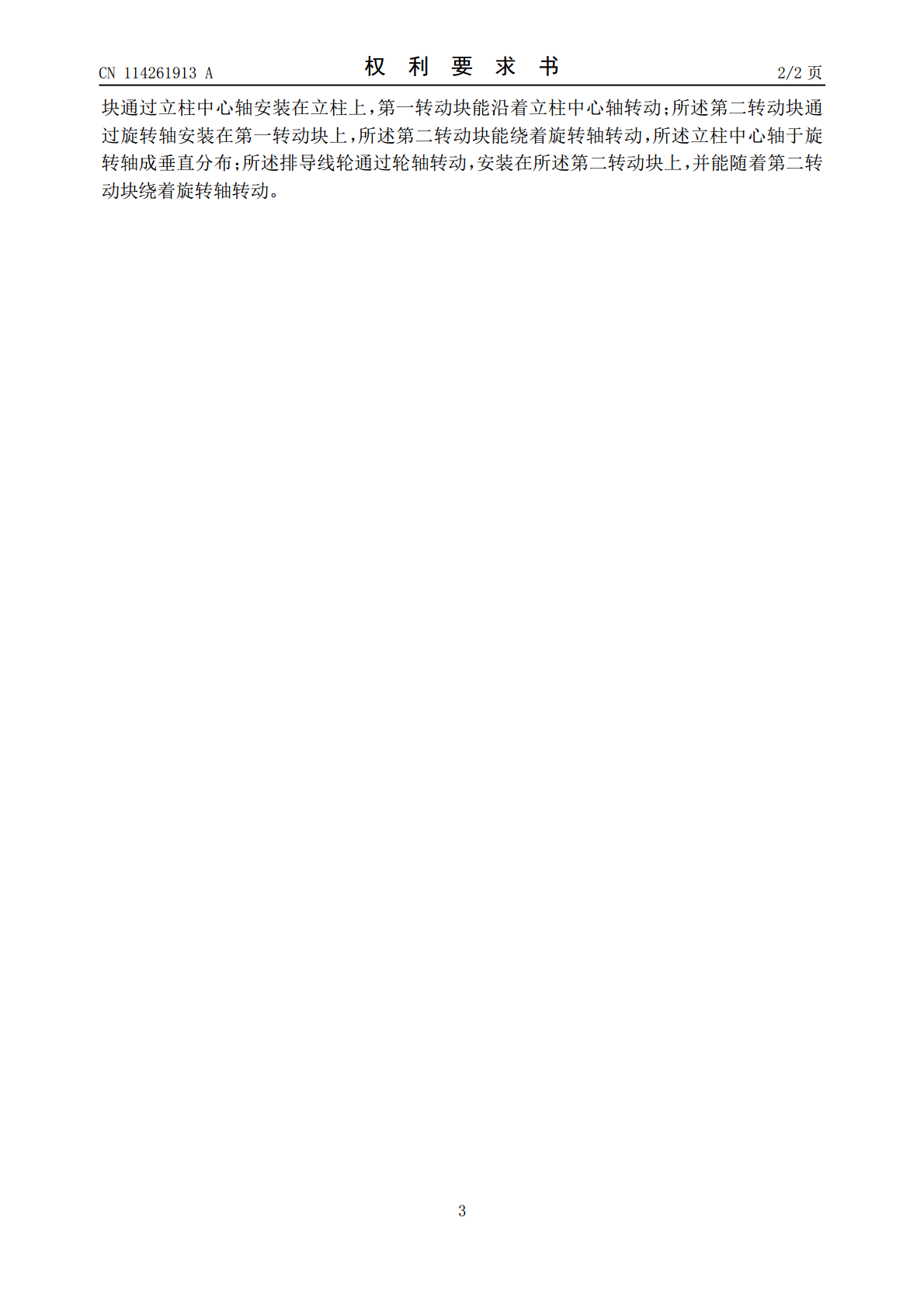

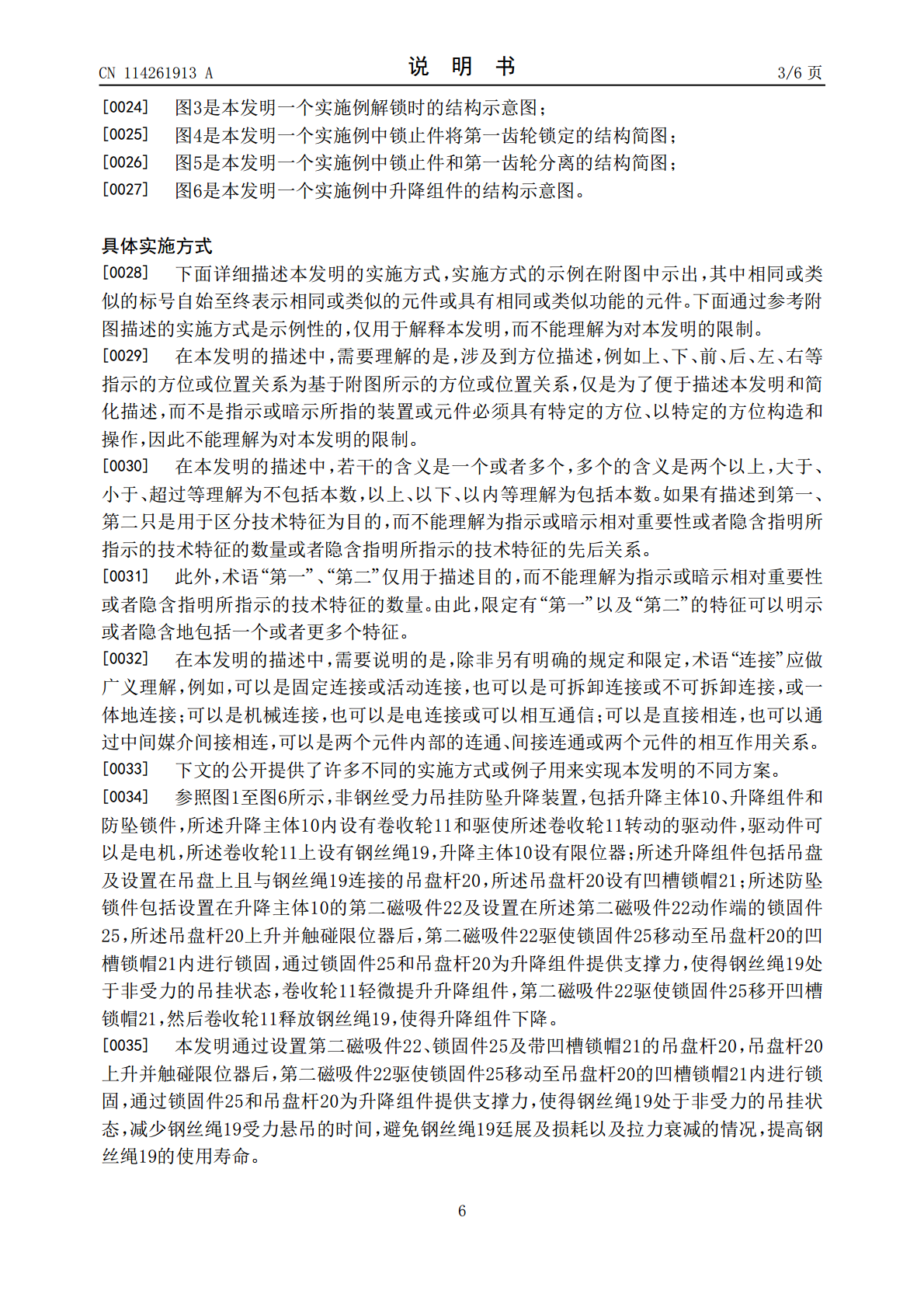

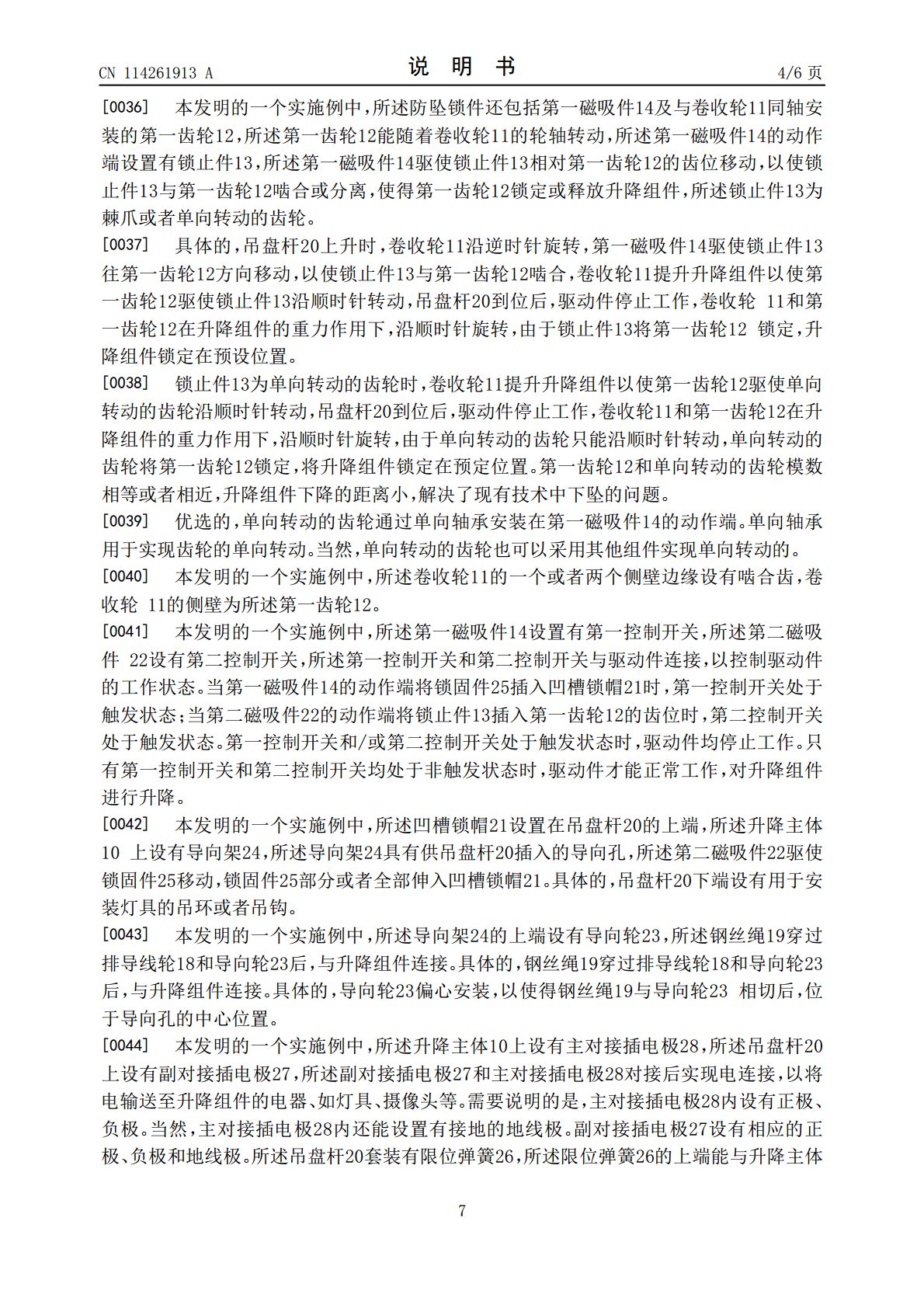

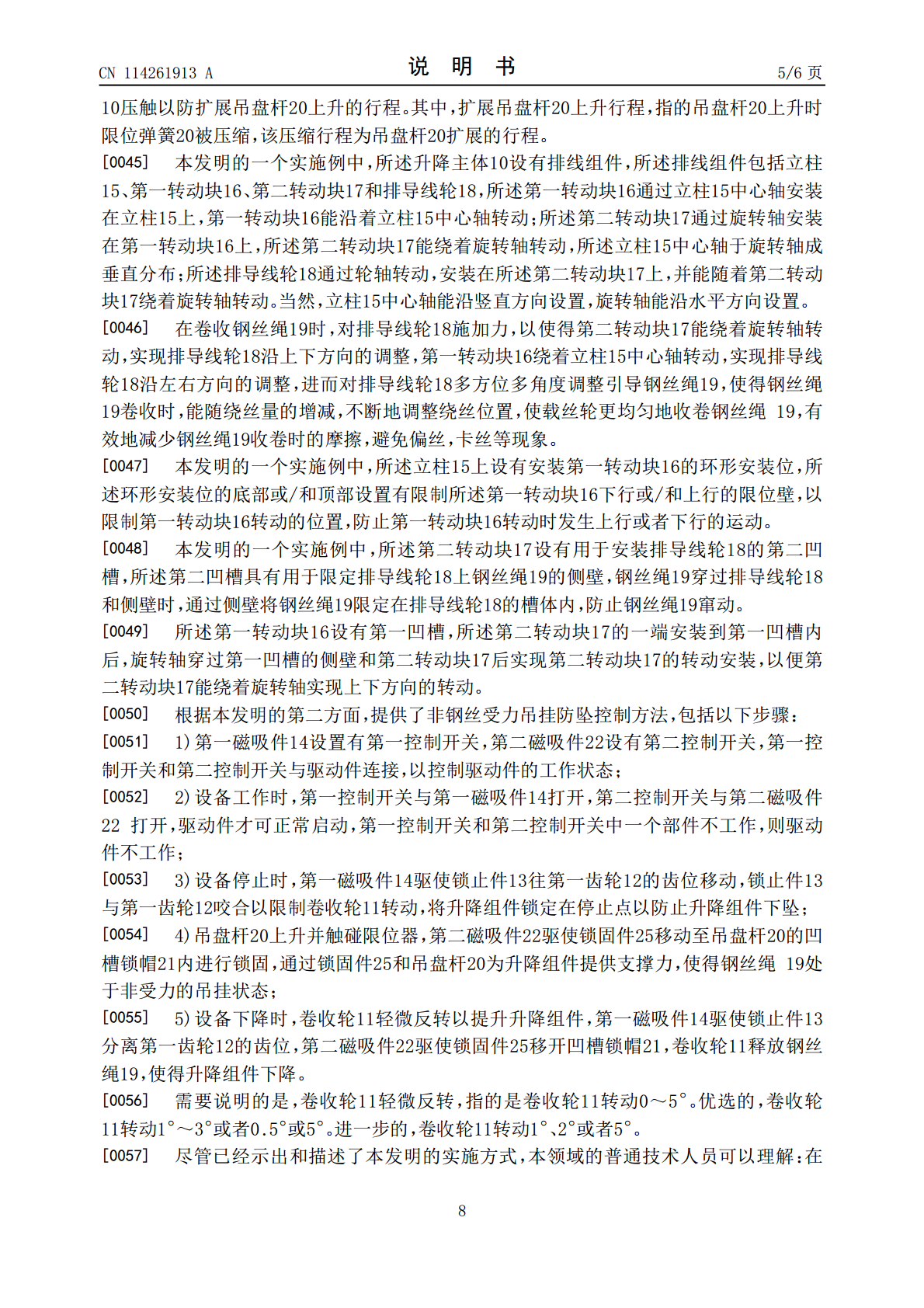

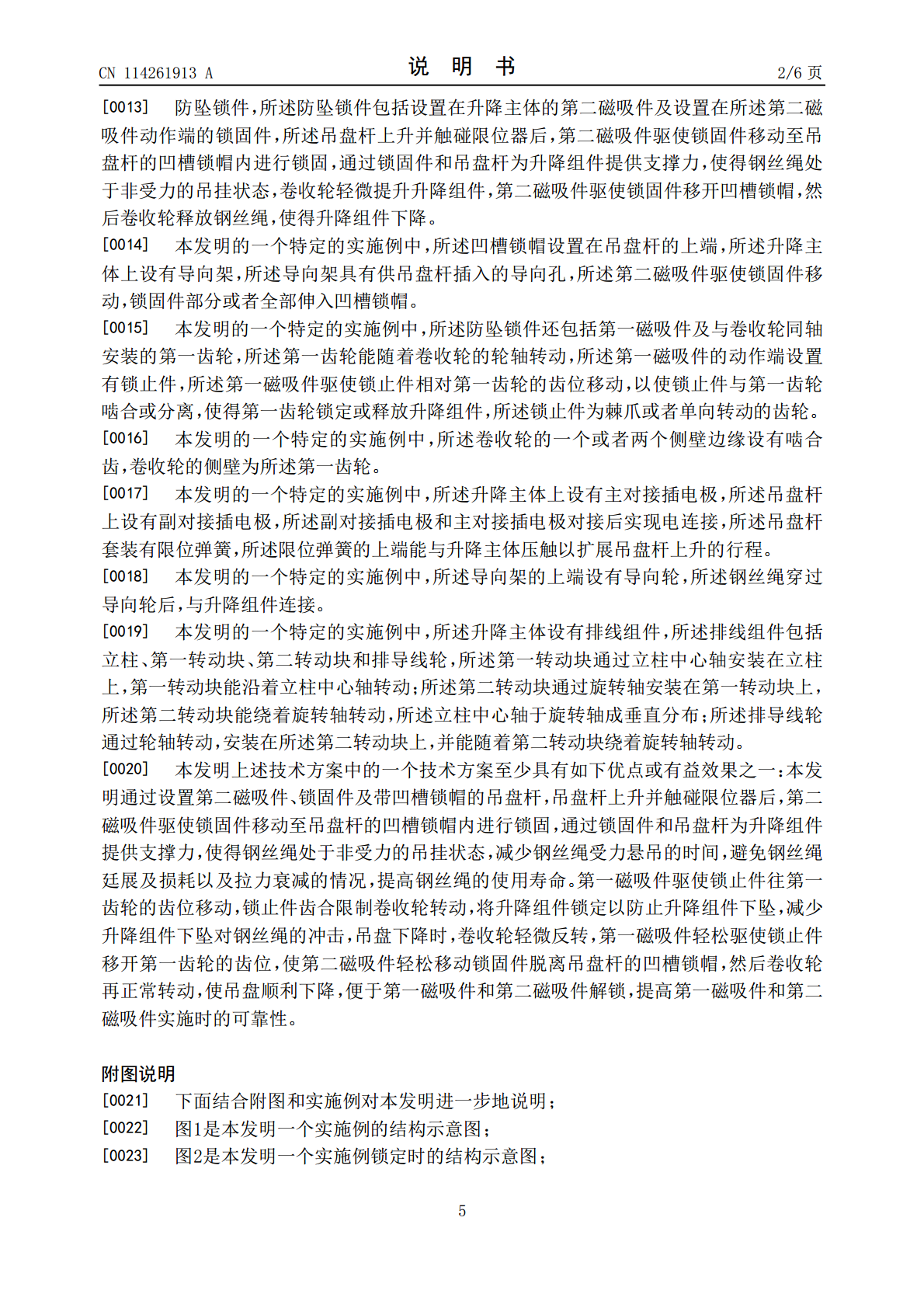

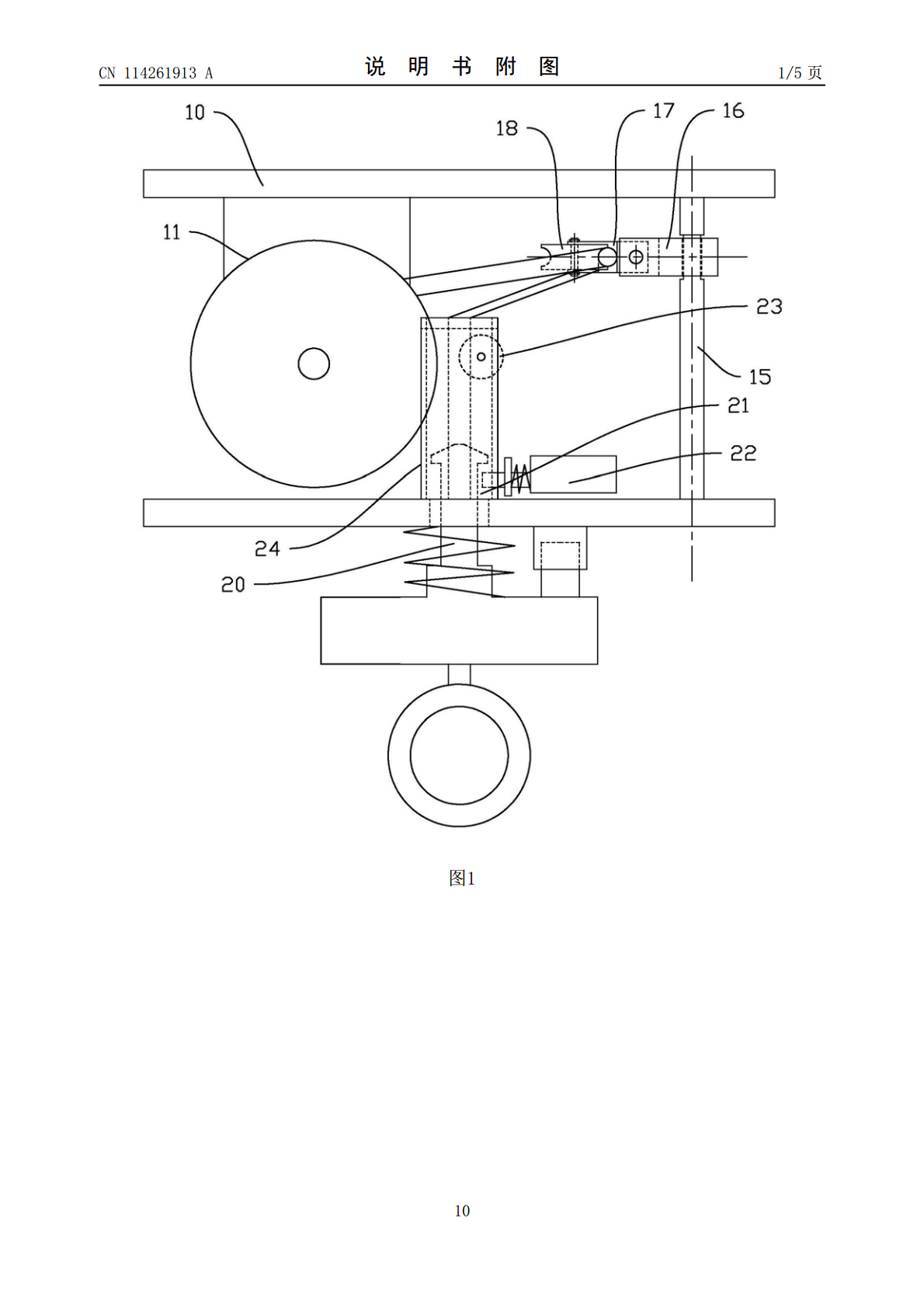

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN114261913A(43)申请公布日2022.04.01(21)申请号202111416414.9B66D5/32(2006.01)(22)申请日2021.11.19B66D1/30(2006.01)B66D1/38(2006.01)(71)申请人广州市震泓科技股份有限公司B66D1/28(2006.01)地址510450广东省广州市番禺区钟一村B66C1/10(2006.01)“高沙”工业区(厂房A)5层自编AS518F21V21/38(2006.01)(72)发明人胡宇峰张梁(74)专利代理机构广州市诺丰知识产权代理事务所(普通合伙)44714代理人黄国亮(51)Int.Cl.B66D1/40(2006.01)B66D1/54(2006.01)B66D1/56(2006.01)B66D1/74(2006.01)B66D1/12(2006.01)权利要求书2页说明书6页附图5页(54)发明名称非钢丝受力吊挂防坠升降装置及控制方法(57)摘要本发明公开了非钢丝受力吊挂防坠升降装置及控制方法，其中，非钢丝受力吊挂防坠升降装置包括升降主体、升降组件和防坠锁件，升降主体设有卷收轮、驱动件和限位器，卷收轮设有钢丝绳；升降组件包括吊盘及带凹槽锁帽的吊盘杆；防坠锁件包括第二磁吸件及锁固件，吊盘杆上升并触碰限位器后，第二磁吸件驱使锁固件移动至凹槽锁帽内进行锁固，锁固件和吊盘杆为升降组件提供支撑力，使得钢丝绳处于非受力的吊挂状态，减少钢丝绳长时间受力悬吊而廷展损耗从而拉力衰减，提高钢丝绳的使用寿命，吊盘下降时，卷收轮轻微反转，第一磁吸件轻松驱使锁止件分离第一齿轮的齿位，使第二磁吸件轻松移动锁固件脱离吊盘杆的凹槽锁帽，卷收轮再正常转动，使吊盘顺利下降。CN114261913ACN114261913A权利要求书1/2页1.非钢丝受力吊挂防坠控制方法，其特征在于，包括以下步骤：1)第一磁吸件设置有第一控制开关，第二磁吸件设有第二控制开关，第一控制开关和第二控制开关与驱动件连接，以控制驱动件的工作状态；2)设备工作时，第一控制开关与第一磁吸件打开，第二控制开关与第二磁吸件打开，驱动件才可正常启动，第一控制开关和第二控制开关中一个部件不工作，则驱动件不工作；3)设备停止时，第一磁吸件驱使锁止件往第一齿轮的齿位移动，锁止件与第一轮齿咬合以限制卷收轮转动，将升降组件锁定在停止点；4)吊盘杆上升并触碰限位器，第二磁吸件驱使锁固件移动至吊盘杆的凹槽锁帽内进行锁固，通过锁固件和吊盘杆为升降组件提供支撑力，使得钢丝绳处于非受力的吊挂状态；5)设备下降时，卷收轮轻微提升升降组件，第一磁吸件驱使锁止件分离第一齿轮的齿位，第二磁吸件驱使锁固件移开凹槽锁帽，然后卷收轮释放钢丝绳，使得升降组件下降。2.非钢丝受力吊挂防坠升降装置，其特征在于，包括：升降主体，所述升降主体内设有卷收轮和驱使所述卷收轮转动的驱动件，所述卷收轮上设有钢丝绳，升降主体设有限位器；升降组件，所述升降组件包括吊盘及设置在吊盘上且与钢丝绳连接的吊盘杆，所述吊盘杆设有凹槽锁帽；防坠锁件，所述防坠锁件包括设置在升降主体的第二磁吸件及设置在所述第二磁吸件动作端的锁固件，所述吊盘杆上升并触碰限位器后，第二磁吸件驱使锁固件移动至吊盘杆的凹槽锁帽内进行锁固，通过锁固件和吊盘杆为升降组件提供支撑力，使得钢丝绳处于非受力的吊挂状态，卷收轮轻微提升升降组件，第二磁吸件驱使锁固件移开凹槽锁帽，然后卷收轮释放钢丝绳，使得升降组件下降。3.根据权利要求2所述的非钢丝受力吊挂防坠升降装置，其特征在于，所述凹槽锁帽设置在吊盘杆的上端，所述升降主体上设有导向架，所述导向架具有供吊盘杆插入的导向孔，所述第二磁吸件驱使锁固件移动，锁固件部分或者全部伸入凹槽锁帽。4.根据权利要求2所述的非钢丝受力吊挂防坠升降装置，其特征在于，所述防坠锁件还包括第一磁吸件及与卷收轮同轴安装的第一齿轮，所述第一齿轮能随着卷收轮的轮轴转动，所述第一磁吸件的动作端设置有锁止件，所述第一磁吸件驱使锁止件相对第一齿轮的齿位移动，以使锁止件与第一齿轮啮合或分离，使得第一齿轮锁定或释放升降组件，所述锁止件为棘爪或者单向转动的齿轮。5.根据权利要求4所述的非钢丝受力吊挂防坠升降装置，其特征在于，所述卷收轮的一个或者两个侧壁边缘设有啮合齿，卷收轮的侧壁为所述第一齿轮。6.根据权利要求2所述的非钢丝受力吊挂防坠升降装置，其特征在于，所述升降主体上设有主对接插电极，所述吊盘杆上设有副对接插电极，所述副对接插电极和主对接插电极对接后实现电连接，所述吊盘杆套装有限位弹簧，所述限位弹簧的上端能与升降主体压触以扩展吊盘杆上升的行程。7.根据权利要求3所述的非钢丝受力吊挂防坠升降装置，其特征在于，所述导向架的上
