全密封全绝缘防洪型环网柜.pdf

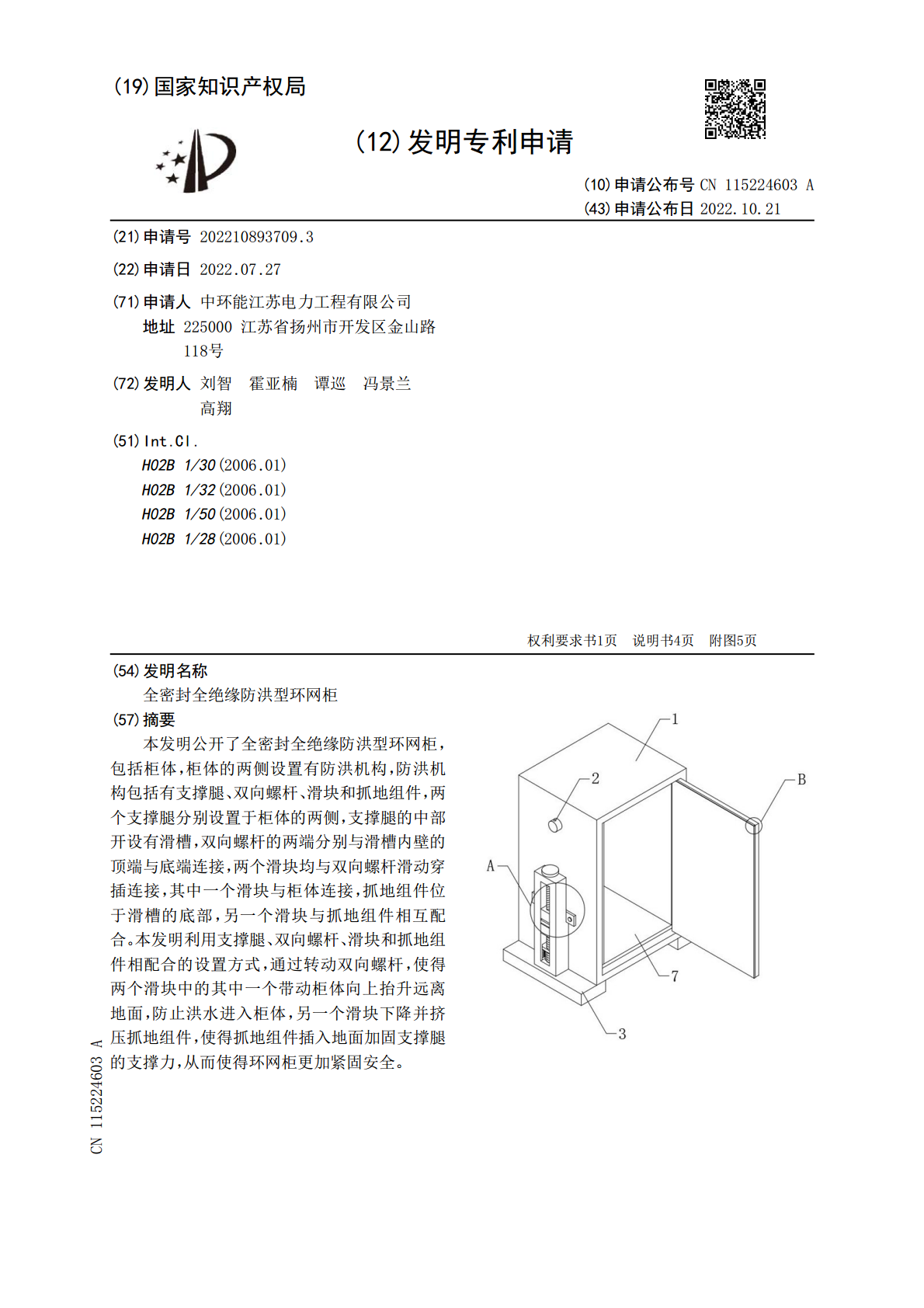

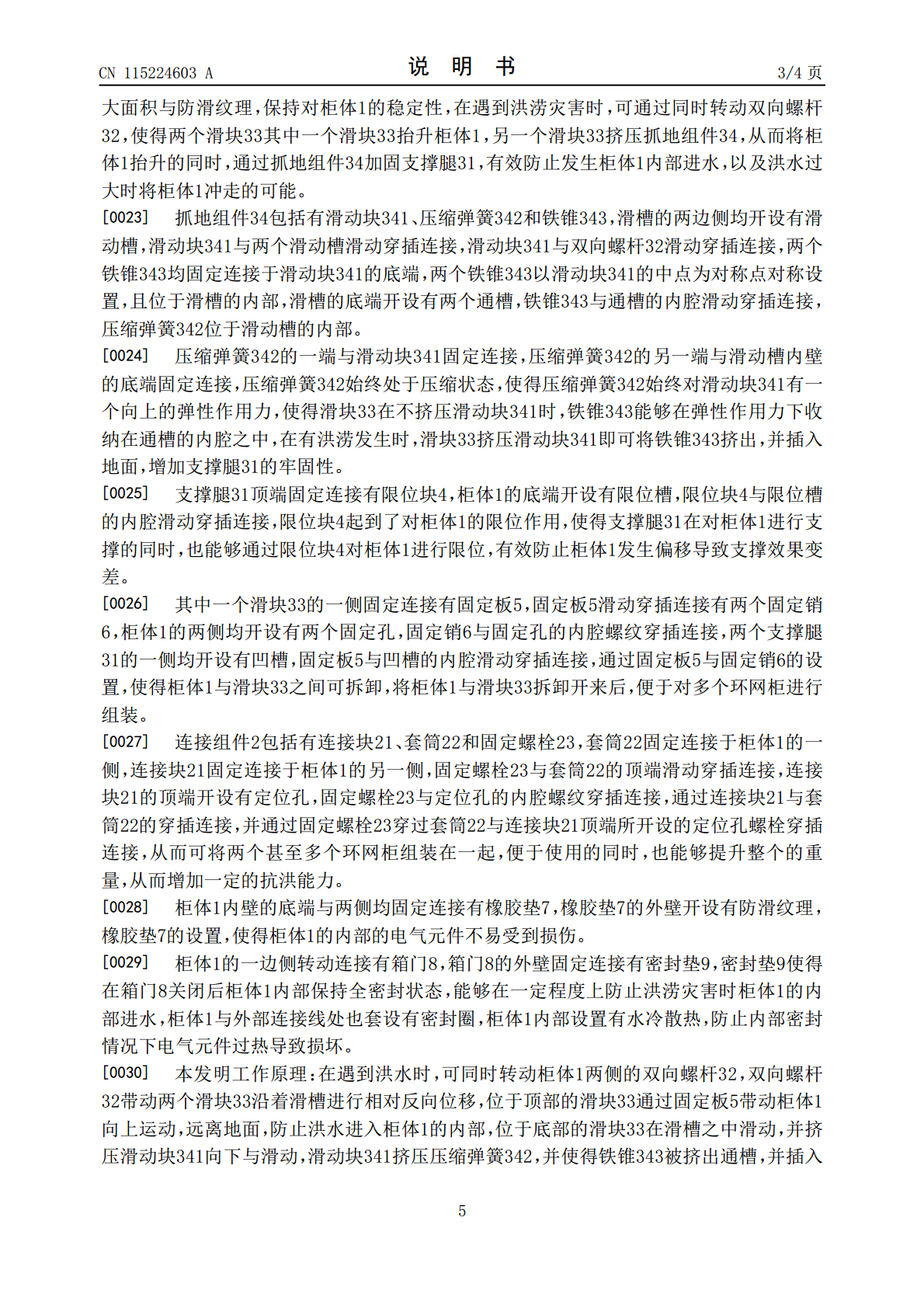

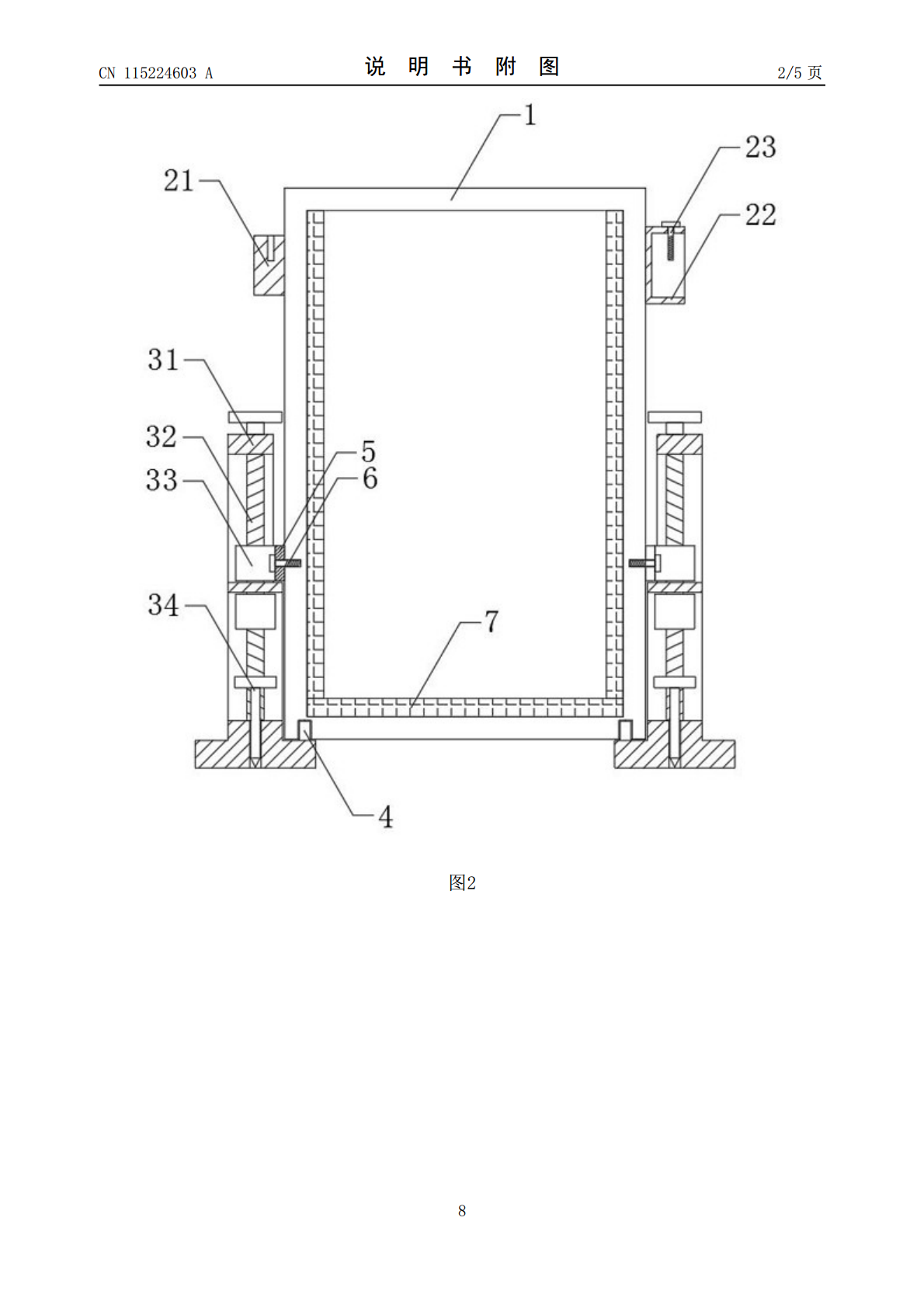

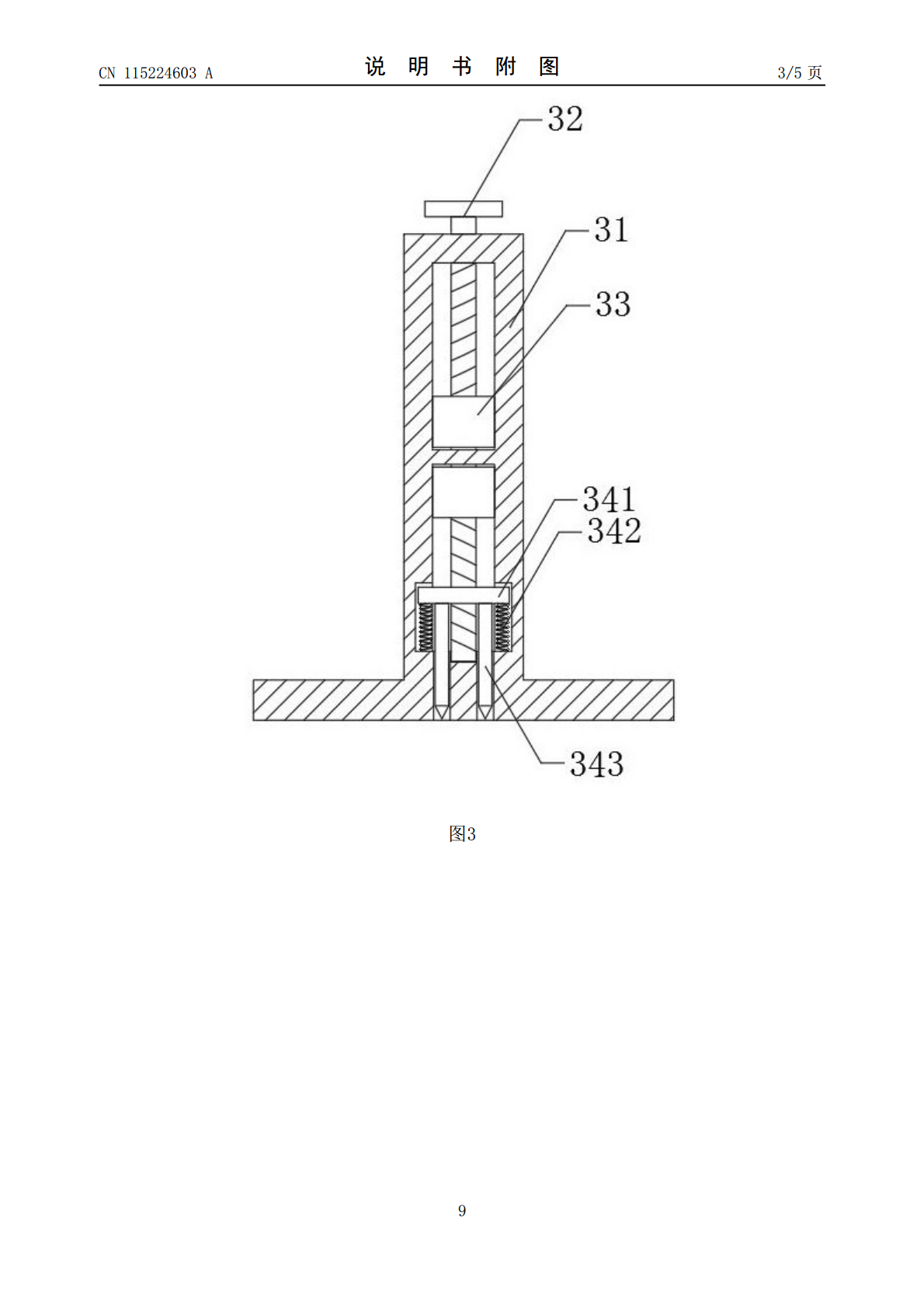

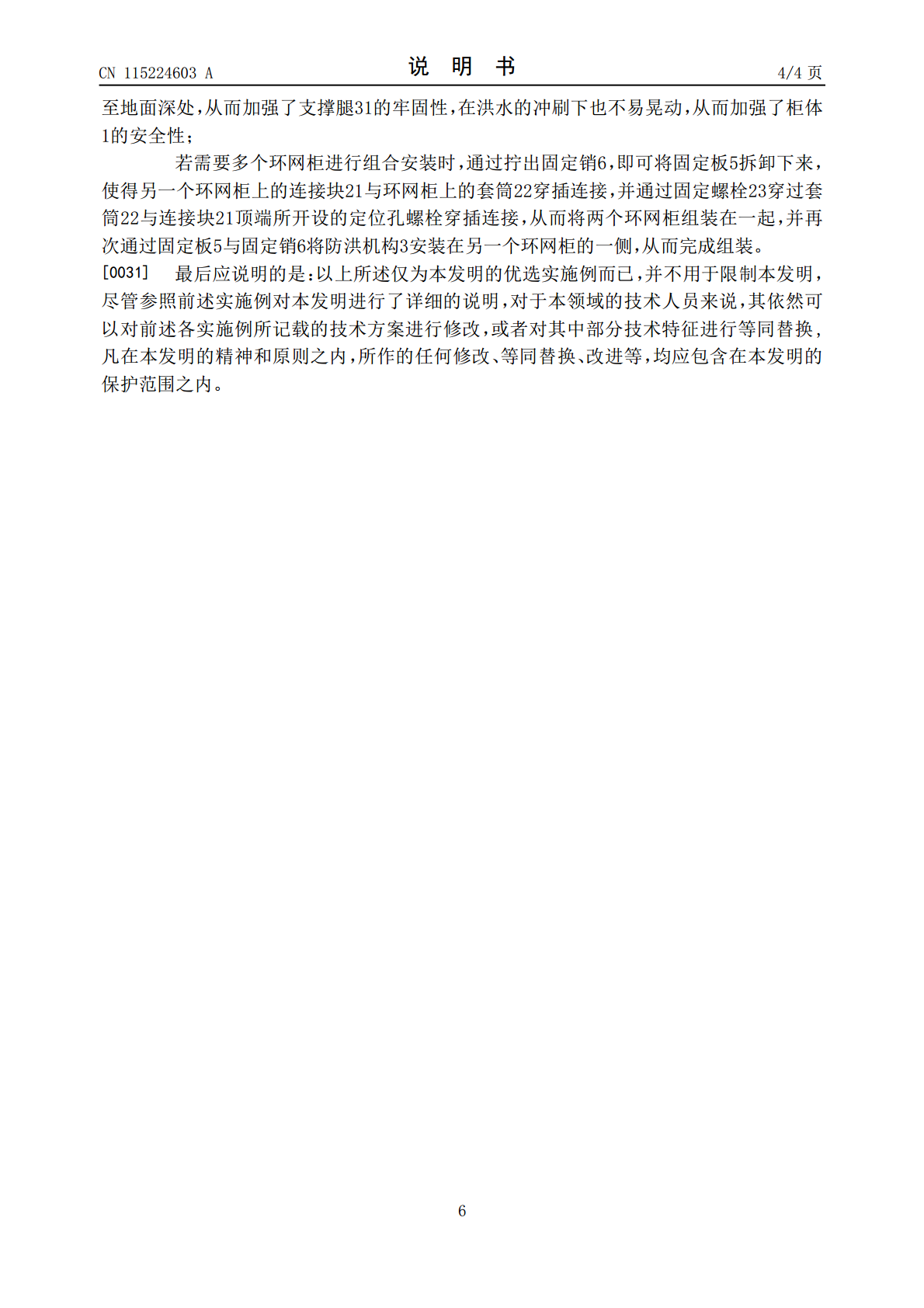

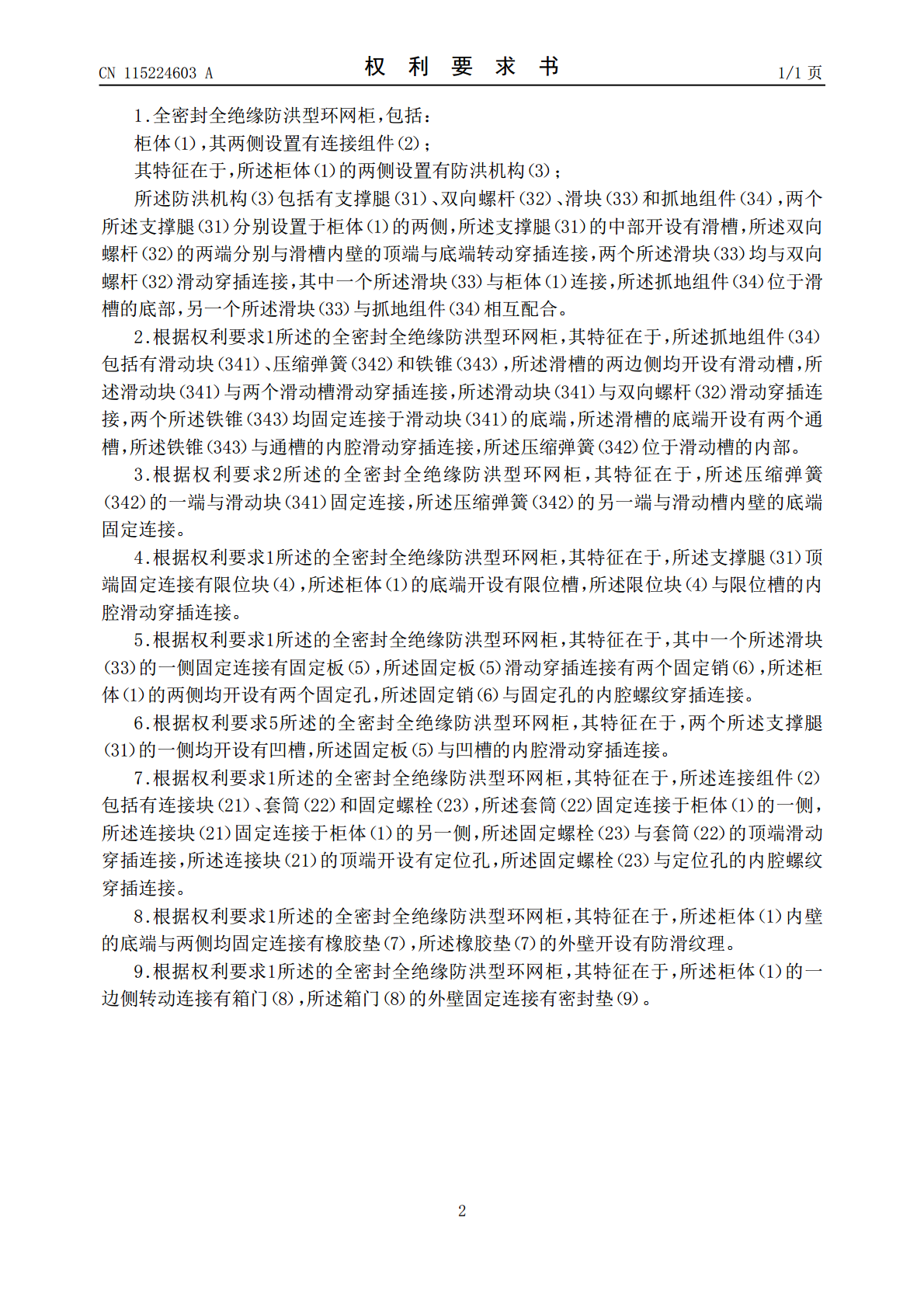

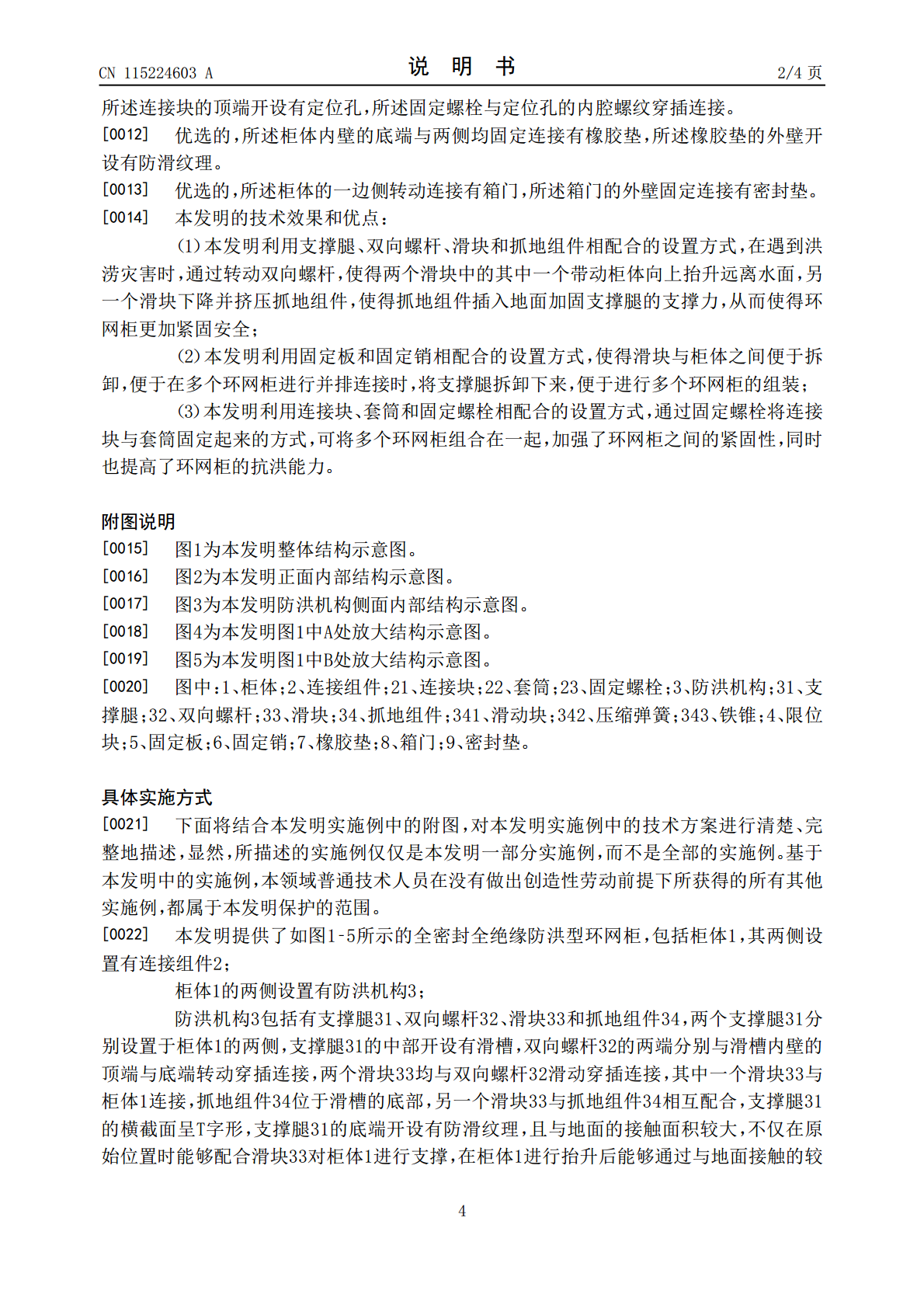

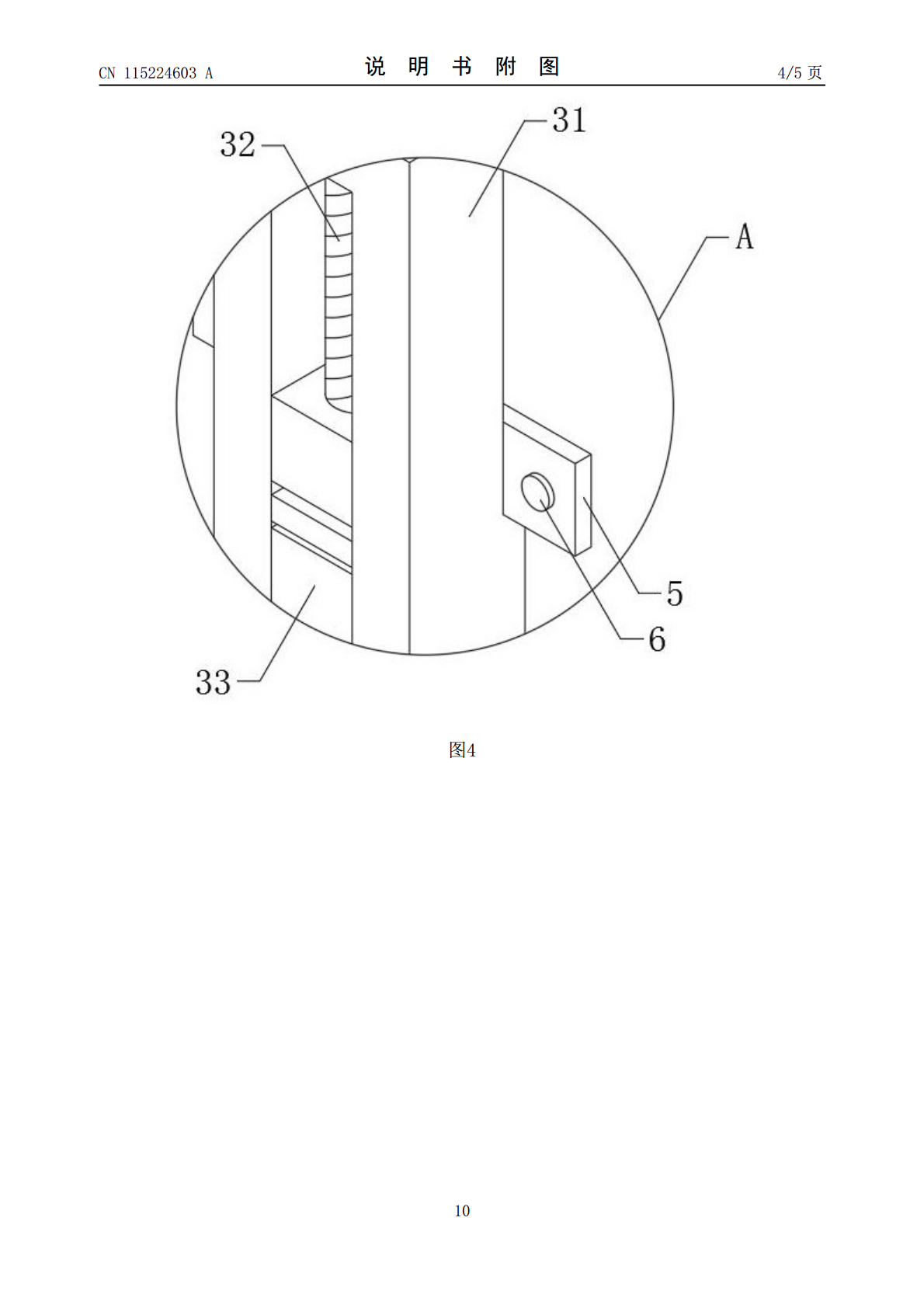

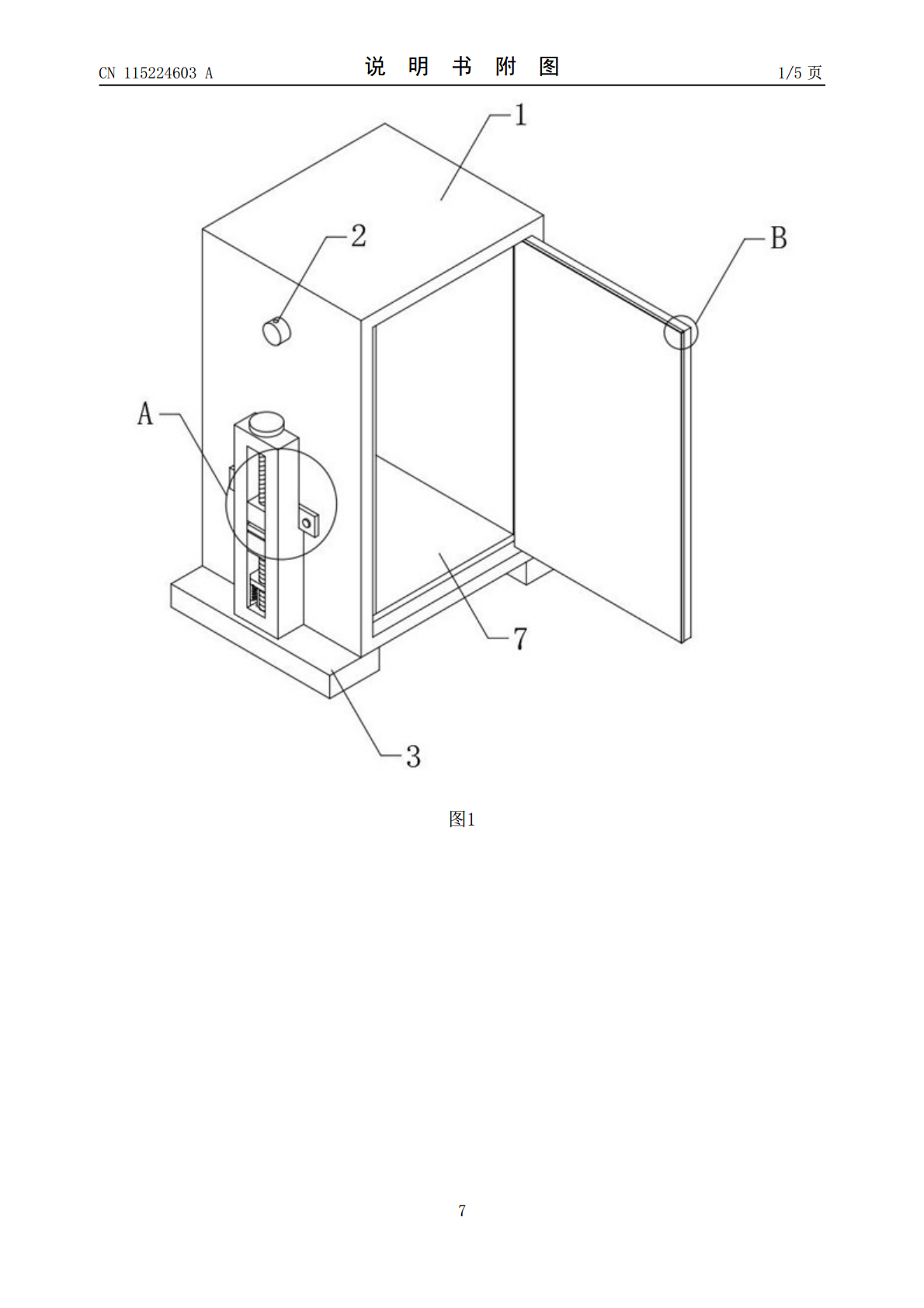

(19)国家知识产权局(12)发明专利申请(10)申请公布号CN115224603A(43)申请公布日2022.10.21(21)申请号202210893709.3(22)申请日2022.07.27(71)申请人中环能江苏电力工程有限公司地址225000江苏省扬州市开发区金山路118号(72)发明人刘智霍亚楠谭巡冯景兰高翔(51)Int.Cl.H02B1/30(2006.01)H02B1/32(2006.01)H02B1/50(2006.01)H02B1/28(2006.01)权利要求书1页说明书4页附图5页(54)发明名称全密封全绝缘防洪型环网柜(57)摘要本发明公开了全密封全绝缘防洪型环网柜，包括柜体，柜体的两侧设置有防洪机构，防洪机构包括有支撑腿、双向螺杆、滑块和抓地组件，两个支撑腿分别设置于柜体的两侧，支撑腿的中部开设有滑槽，双向螺杆的两端分别与滑槽内壁的顶端与底端连接，两个滑块均与双向螺杆滑动穿插连接，其中一个滑块与柜体连接，抓地组件位于滑槽的底部，另一个滑块与抓地组件相互配合。本发明利用支撑腿、双向螺杆、滑块和抓地组件相配合的设置方式，通过转动双向螺杆，使得两个滑块中的其中一个带动柜体向上抬升远离地面，防止洪水进入柜体，另一个滑块下降并挤压抓地组件，使得抓地组件插入地面加固支撑腿的支撑力，从而使得环网柜更加紧固安全。CN115224603ACN115224603A权利要求书1/1页1.全密封全绝缘防洪型环网柜，包括：柜体（1），其两侧设置有连接组件（2）；其特征在于，所述柜体（1）的两侧设置有防洪机构（3）；所述防洪机构（3）包括有支撑腿（31）、双向螺杆（32）、滑块（33）和抓地组件（34），两个所述支撑腿（31）分别设置于柜体（1）的两侧，所述支撑腿（31）的中部开设有滑槽，所述双向螺杆（32）的两端分别与滑槽内壁的顶端与底端转动穿插连接，两个所述滑块（33）均与双向螺杆（32）滑动穿插连接，其中一个所述滑块（33）与柜体（1）连接，所述抓地组件（34）位于滑槽的底部，另一个所述滑块（33）与抓地组件（34）相互配合。2.根据权利要求1所述的全密封全绝缘防洪型环网柜，其特征在于，所述抓地组件（34）包括有滑动块（341）、压缩弹簧（342）和铁锥（343），所述滑槽的两边侧均开设有滑动槽，所述滑动块（341）与两个滑动槽滑动穿插连接，所述滑动块（341）与双向螺杆（32）滑动穿插连接，两个所述铁锥（343）均固定连接于滑动块（341）的底端，所述滑槽的底端开设有两个通槽，所述铁锥（343）与通槽的内腔滑动穿插连接，所述压缩弹簧（342）位于滑动槽的内部。3.根据权利要求2所述的全密封全绝缘防洪型环网柜，其特征在于，所述压缩弹簧（342）的一端与滑动块（341）固定连接，所述压缩弹簧（342）的另一端与滑动槽内壁的底端固定连接。4.根据权利要求1所述的全密封全绝缘防洪型环网柜，其特征在于，所述支撑腿（31）顶端固定连接有限位块（4），所述柜体（1）的底端开设有限位槽，所述限位块（4）与限位槽的内腔滑动穿插连接。5.根据权利要求1所述的全密封全绝缘防洪型环网柜，其特征在于，其中一个所述滑块（33）的一侧固定连接有固定板（5），所述固定板（5）滑动穿插连接有两个固定销（6），所述柜体（1）的两侧均开设有两个固定孔，所述固定销（6）与固定孔的内腔螺纹穿插连接。6.根据权利要求5所述的全密封全绝缘防洪型环网柜，其特征在于，两个所述支撑腿（31）的一侧均开设有凹槽，所述固定板（5）与凹槽的内腔滑动穿插连接。7.根据权利要求1所述的全密封全绝缘防洪型环网柜，其特征在于，所述连接组件（2）包括有连接块（21）、套筒（22）和固定螺栓（23），所述套筒（22）固定连接于柜体（1）的一侧，所述连接块（21）固定连接于柜体（1）的另一侧，所述固定螺栓（23）与套筒（22）的顶端滑动穿插连接，所述连接块（21）的顶端开设有定位孔，所述固定螺栓（23）与定位孔的内腔螺纹穿插连接。8.根据权利要求1所述的全密封全绝缘防洪型环网柜，其特征在于，所述柜体（1）内壁的底端与两侧均固定连接有橡胶垫（7），所述橡胶垫（7）的外壁开设有防滑纹理。9.根据权利要求1所述的全密封全绝缘防洪型环网柜，其特征在于，所述柜体（1）的一边侧转动连接有箱门（8），所述箱门（8）的外壁固定连接有密封垫（9）。2CN115224603A说明书1/4页全密封全绝缘防洪型环网柜技术领域[0001]本发明涉及环网柜相关技术领域，特别涉及全密封全绝缘防洪型环网柜。背景技术[0002]环网柜是一组输配电气设备装在金属或非金属绝缘柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。[
